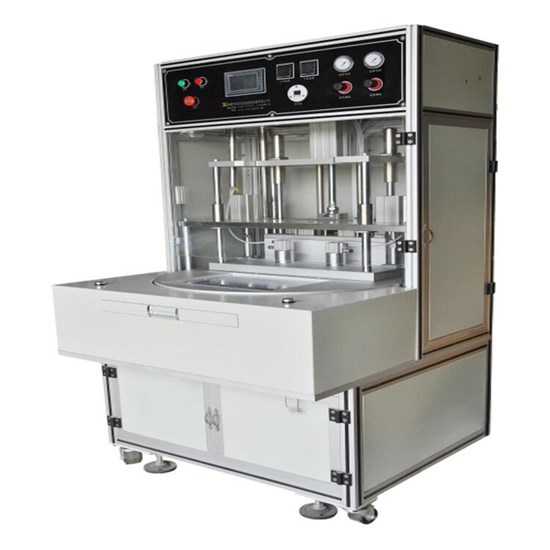

เครื่องซีลสูญญากาศแบบอัตโนมัติสำหรับการผลิตเซลล์แบบถุง

ส่วนประกอบหลักของอุปกรณ์

1. ห้องสูญญากาศ: กลไกจานหมุนขับเคลื่อนด้วยมอเตอร์เบรก

2. กลไกดาบปลายปืน: พร้อมจอแสดงผลสูญญากาศ

3. จอแสดงผลและควบคุมแผงควบคุมหน้าจอสัมผัส (รวมถึงการควบคุมเวลาการปิดผนึกด้วยความร้อน โหมดการทำงานแบบแมนนวลทีละขั้นตอน ฯลฯ)

4. ตัวเครื่องทั้งหมดใช้โครงสร้างโปรไฟล์อลูมิเนียม ชิ้นส่วนทั้งหมดได้รับการเคลือบพื้นผิวเพื่อป้องกันการกัดกร่อนของอิเล็กโทรไลต์ และยังมีประตูป้องกันเพื่อความปลอดภัยเพื่อป้องกันอุบัติเหตุ

5. สามารถตรวจจับและแสดงค่าสูญญากาศได้โดยเซ็นเซอร์แรงดันลบ SMC และสามารถตั้งค่าค่าสูญญากาศได้ตามข้อกำหนดของกระบวนการ

6. ระบบควบคุมไฟฟ้า



คุณสมบัติ

1. ไดรฟ์แยกแคมจานเสียงตำแหน่งคู่

2. โต๊ะหมุนและช่องทำจากวัสดุที่ทนต่อการกัดกร่อน (อะลูมิเนียมออกซิเดชัน)

3. อุณหภูมิบรรจุภัณฑ์ เวลาในการสกัด และเวลาในการบรรจุภัณฑ์ที่ตั้งไว้ล่วงหน้า

4. การควบคุมอุณหภูมิอิสระของหัวบนและล่าง พร้อมฟังก์ชั่นเตือนเมื่ออุณหภูมิต่ำเกินไปหรือสูงเกินไป

5. สามารถปรับและแสดงแรงดันอากาศที่จ่ายของหัวกระบอกสูบได้

6. จอแสดงผลแบบดิจิทัลแสดงระดับสุญญากาศ แสดงผลได้ชัดเจน การตั้งค่าและการปรับแต่งที่สะดวก

7. แบตเตอรี่มีแผ่นกดเพื่อให้แบนและบีบอัด

8. ความขนานของหัวด้านบนและด้านล่าง:  ±  0.01 มม. สามารถปรับการจัดตำแหน่งได้โดยกลไกการปรับ และสามารถปรับหัวร้อนได้โดยอัตโนมัติด้วยแรงกดแบบแบน

9. หัวส่วนบนและดาบปลายปืนสามารถยกขึ้นโดยอัตโนมัติเพื่อแยกออกจากห้องสูญญากาศ และช่องหัวส่วนล่างสะดวกในการถอดประกอบและบำรุงรักษา

10. กำหนดค่าถังแยกอิเล็กโทรไลต์ เพิ่มประสิทธิภาพช่องทางการระบายอิเล็กโทรไลต์ ลดการปนเปื้อนของแหล่งกำเนิดสุญญากาศ

11. ตั้งค่าการป้องกันสวิตช์ประตูความปลอดภัย;

12. PLC ใช้เพื่อควบคุมอัตโนมัติ และใช้หน้าจอสัมผัสเพื่อโต้ตอบระหว่างคนกับเครื่องจักร ซึ่งสะดวกต่อการใช้งานและการตั้งค่า

13. มีฟังก์ชั่นสถิติเอาท์พุต ฟังก์ชั่นการทำงานแบบแมนนวลและอัตโนมัติ และฟังก์ชั่นแจ้งเตือนความผิดพลาด

14. การทำงานที่ปลอดภัยและเสถียร การควบคุมที่เชื่อถือได้ และการทำงานที่สะดวก



ข้อมูลจำเพาะ

แหล่งจ่ายไฟ	220V ,  50/60 Hz , เฟสเดียว
ขนาดแบตเตอรี่สูงสุดที่ใช้ได้	300มม. X 300มม.X 12มม.
ความดัน	0.5-0.7 เมกะปาส คาล
ระดับสุญญากาศ	-98กิโลปาสคาล
วงจรการทำงานของเครื่องจักร	ประมาณ  10 วินาที/ ครั้ง
ความยาวหัวซีล	3 0 0 มม.
ความกว้างของ  การซีล	8 มม.
ความหนาของการปิดผนึก	0.14-0.3 มม.
อุณหภูมิศีรษะ	อุณหภูมิห้อง~ 300 ℃  ปรับได้ ตั้งค่าการชดเชยได้ ความแม่นยำในการควบคุม± 2 ℃
ระยะเวลาในการบรรจุ	ปรับได้ 0-99.9 วินาที
ความขนานของหัว	± 0.01 มม.
ความจุอุปกรณ์	100-500 EA / ชม. (ขึ้นอยู่กับความชำนาญของคนงาน)
อัตราการหมุนเวียนอุปกรณ์	≥ 98%
ขนาดเครื่อง	1300(ยาว) X1300มม. (กว้าง) X1780มม. (สูง
น้ำหนักอุปกรณ์	250 กก.
