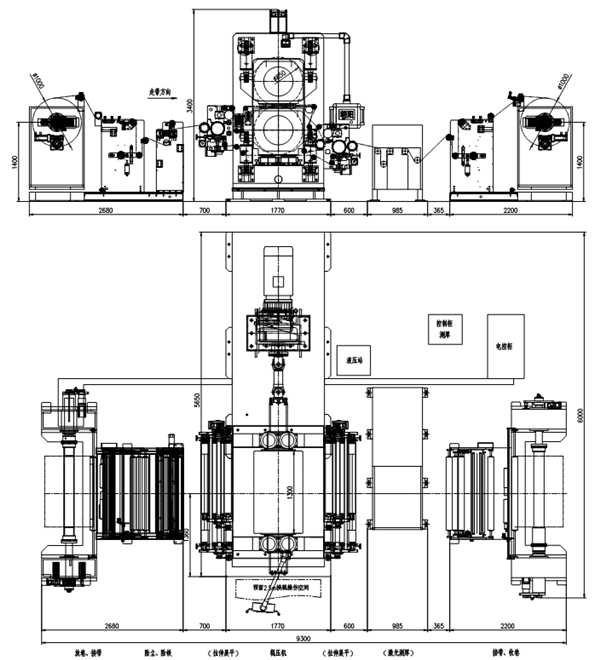

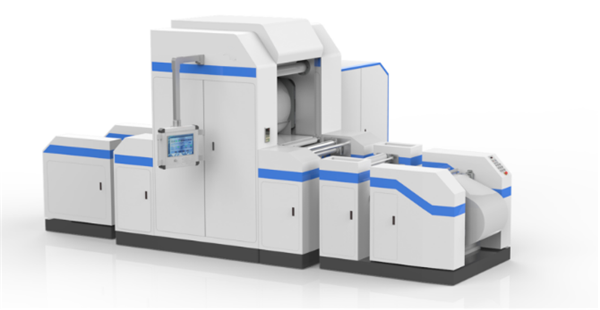

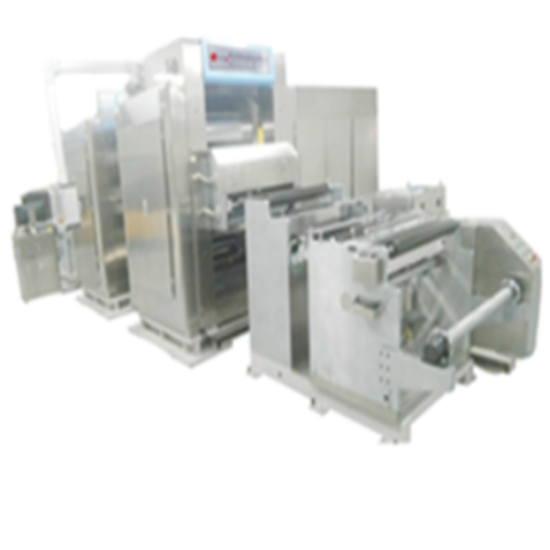

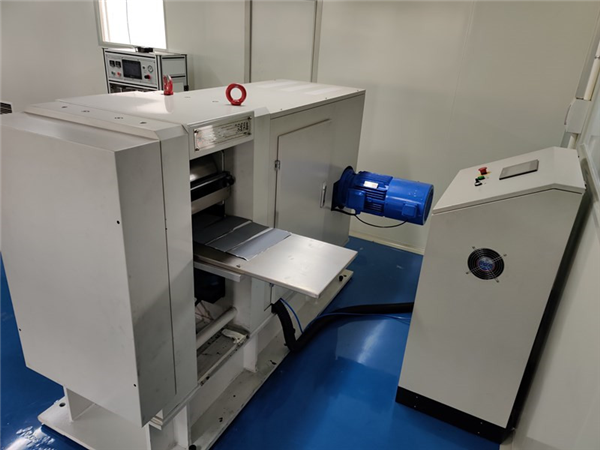

เครื่องรีดร้อนพร้อมระบบม้วนและม้วนกลับสำหรับการผลิตอิเล็กโทรดแบตเตอรี่

1. สายการผลิตเครื่องกดลูกกลิ้งทำความร้อน TMAX-300-H400 ใช้สำหรับกระบวนการรีดวัสดุแบตเตอรี่เพื่อกดอิเล็กโทรดให้มีความหนาและความแม่นยำตามที่ต้องการในกระบวนการ

2. ลูกกลิ้งทำความร้อนของเครื่องกดลูกกลิ้งทำความร้อนเป็นลูกกลิ้งเจาะทึบ เครื่องวัดอุณหภูมิแม่พิมพ์ภายนอกจะถูกให้ความร้อนโดยการหมุนเวียนน้ำมันถ่ายเทความร้อน รองรับระบบควบคุมความร้อนและอุปกรณ์คลายม้วน อุปกรณ์ม้วน ระบบควบคุมการขับเคลื่อนและความตึง อุปกรณ์เปลี่ยนม้วน ฯลฯ

ข้อมูลจำเพาะ

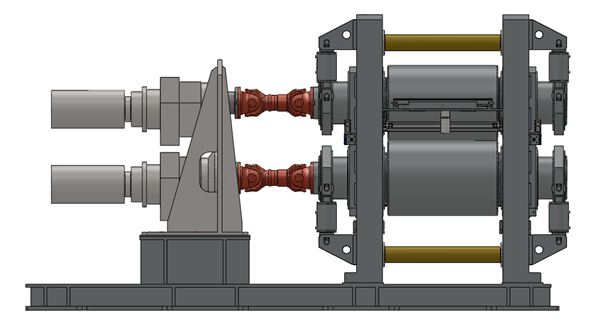

1.โฮสต์เครื่อง

รูปแบบโครงสร้าง	การจัดเรียงลูกกลิ้งทำความร้อนแนวตั้งขึ้นและแนวนอน
กรอบ	กรอบหล่อแบบรวมชนิด "口"
บล็อคลูกปืน	เหล็กหล่อ 45  ×  พร้อมระบบระบายความร้อน
ฐาน	ฐานเชื่อมแบบบูรณาการ
ตลับลูกปืนหลัก	ตลับลูกปืนลูกกลิ้งทรงกระบอกสี่แถวพิเศษสำหรับโรงงานรีด เติมจารบีทนอุณหภูมิสูง

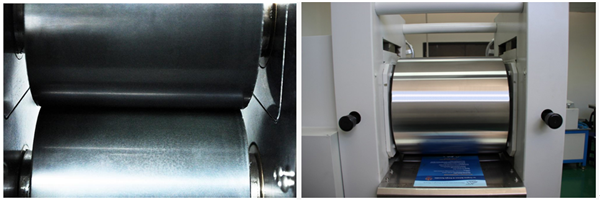

ขนาดลูกกลิ้ง	φ300* 400มม.
ความกว้างการใช้งานที่มีประสิทธิภาพ	มากกว่า 350 มม.
วัสดุม้วน	9Cr3Mo (การหลอมซ้ำด้วยอิเล็กโทรแล็ก)
ความแข็งของพื้นผิวม้วน	เอชเอสดี90-95
ความลึกของชั้นดับของพื้นผิวลูกกลิ้ง	≥  8 มม. การอบชุบแบบม้วน: HB280-300
การบำบัดพิเศษของพื้นผิวม้วน	ชุบโครเมียมผิวม้วน ความหนาเคลือบ 0.08-0.12 มม.
ความหยาบของพื้นผิวม้วน	Ra<0.2ไมโครเมตร
ความเป็นทรงกระบอกของลูกกลิ้ง	≤0.002 มม.
การหมุนรอบรัศมี	≤  0.002 มม. (ทดสอบบนเครื่องเจียร)
ความคลาดเคลื่อนจากการวิ่งออกแนวรัศมีของเครื่องติดตั้งม้วน	≤±0.00 2 มม.
โหมดทำความร้อนแบบลูกกลิ้ง	การเจาะแบบลูกกลิ้งแข็งที่จับคู่กับเครื่องวัดอุณหภูมิแม่พิมพ์ภายนอกได้รับความร้อนจากการหมุนเวียนน้ำมันถ่ายเทความร้อน
อุณหภูมิความร้อน	สูงสุด 120  ±  2  ℃ ปรับอุณหภูมิได้อย่างต่อเนื่อง ควบคุมด้วยตัวควบคุม อุณหภูมิแบบดิจิทัล
พลังงานความร้อน	36 กิโลวัตต์ อุณหภูมิห้อง 20  ℃  ถึง 120  ℃ เวลาเสถียรภาพการเพิ่มขึ้นของอุณหภูมิ  ≤  4 ชั่วโมง
ช่วงการปรับช่องว่างม้วน	0-5 มม. จอแสดงผลแบบสัมผัส
แบบฟอร์มปรับช่องว่างม้วน	การตั้งค่าหน้าจอสัมผัสและการปรับลิ่มเหล็กไดรฟ์มอเตอร์เซอร์โวผ่านตัวลดและบอลสกรู
ความแม่นยำในการปรับช่องว่างม้วน	0.001 มม.
ขับ	ตัวลดจะขับเคลื่อนลูกกลิ้งผ่านระบบเฟืองขับ
ตัวลดรอบมอเตอร์หลัก	เกียร์ทดรอบแบบเกลียวที่มีพื้นผิวฟันแข็ง
กำลังมอเตอร์หลัก	มอเตอร์เซอร์โว 4 กิโลวัตต์ (380V 50Hz)
ความเร็วของเส้นกลิ้ง	0.5-9ม./นาที (ควบคุมความเร็วแบบไม่มีขั้นตอน)
แรงกดดันในการทำงาน	สถานีไฮดรอลิกแรงดันคงที่แบบสองทางใช้แรงดันผ่านกระบอกสูบลูกสูบ
แรงดันสูงสุดของระบบไฮดรอลิก	21 เมกะปาสคาล
ข้อมูลจำเพาะของกระบอกสูบ	φ160มม.*2
แรงดันสูงสุดระหว่างลูกกลิ้งสองลูก	80ตัน

2.ระบบคลายเกลียว

แบบฟอร์มการคลายออก	โครงสร้างแผ่นด้านข้างแบบคงที่ ชนิดเพลาคานยื่น
การคลายเพลาพองลม	φ  75 * 400 มม. วัสดุอลูมิเนียมอัลลอยด์ พร้อมปืนแก๊ส
ข้อมูลจำเพาะของคอยล์คลายออก	สูงสุด  φ 300 มม.
ไดรฟ์คลายเกลียว	เบรกผงแม่เหล็ก การคลายแบบพาสซีฟ
โหมดควบคุมความตึง	โหมดความตึงคงที่และโหมดความตึงเรียวสามารถตั้งค่าได้โดยใช้เบรกผงแม่เหล็กเพื่อควบคุมความตึงในการคลาย
ข้อมูลจำเพาะม้วน	φ 70 มม.
วัสดุม้วน	โลหะผสมอลูมิเนียม การบำบัดออกซิเดชันพื้นผิว สมดุลไดนามิก G 2.5



3.ระบบการพัน

แบบม้วน	โครงสร้างแผ่นด้านข้างแบบคงที่ ชนิดเพลาคานยื่น
เพลาเป่าลมแบบไขลาน	φ  75 * 400 มม. วัสดุอลูมิเนียมอัลลอยด์ พร้อมปืนแก๊ส
ข้อมูลจำเพาะของรีล	สูงสุด  φ 300 มม.
ไดรฟ์แบบคดเคี้ยว	มอเตอร์เซอร์โว + คลัตช์ผงแม่เหล็ก
โหมดควบคุมความตึง	ความตึงของการพันจะถูกควบคุมโดยคลัตช์ผงแม่เหล็ก และสามารถตั้งค่าโหมดความตึงคงที่และโหมดความตึงเรียวได้
แก้ไขการควบคุมการเบี่ยงเบน	การแก้ไขโฟโตอิเล็กทริกอินฟราเรด
การแก้ไขโรคหลอดเลือดสมอง	+ 50มม.
การแก้ไขความแม่นยำ	น้อยกว่าหรือเท่ากับ 0.1 มม.
ข้อมูลจำเพาะม้วน	φ 70 มม.
วัสดุม้วน	โลหะผสมอลูมิเนียม การบำบัดออกซิเดชันพื้นผิว สมดุลไดนามิก  G 2.5

5. อุปกรณ์เปลี่ยนม้วน

ประกอบด้วยขายึดเปลี่ยนม้วน รางนำเปลี่ยนม้วน ฯลฯ ซึ่งใช้ในการบำรุงรักษาหรือเปลี่ยนม้วน

6. ระบบควบคุมการขับขี่

ระบบควบคุม: ส่วนไฟฟ้าของชุดอุปกรณ์ทั้งหมดประกอบด้วยการควบคุมโปรแกรม PLC การทำงานของหน้าจอสัมผัส ไดรเวอร์มอเตอร์หลัก ไดรเวอร์มอเตอร์เซอร์โว และส่วนอื่นๆ ซึ่งสามารถรับรู้ฟังก์ชั่นการตั้งค่าความเร็วการทำงานของอุปกรณ์แบบดิจิทัล การปรับขนาดช่องว่างม้วน การจัดเก็บหลายกระบวนการ การทำงานที่เป็นมนุษย์ บันทึกประวัติและบันทึกการแจ้งเตือน

ความปลอดภัย: ติดตั้งระบบหยุดฉุกเฉินหลายจุด, แผงป้องกันความปลอดภัย และป้ายเตือน

7. เงื่อนไขการติดตั้งอุปกรณ์
