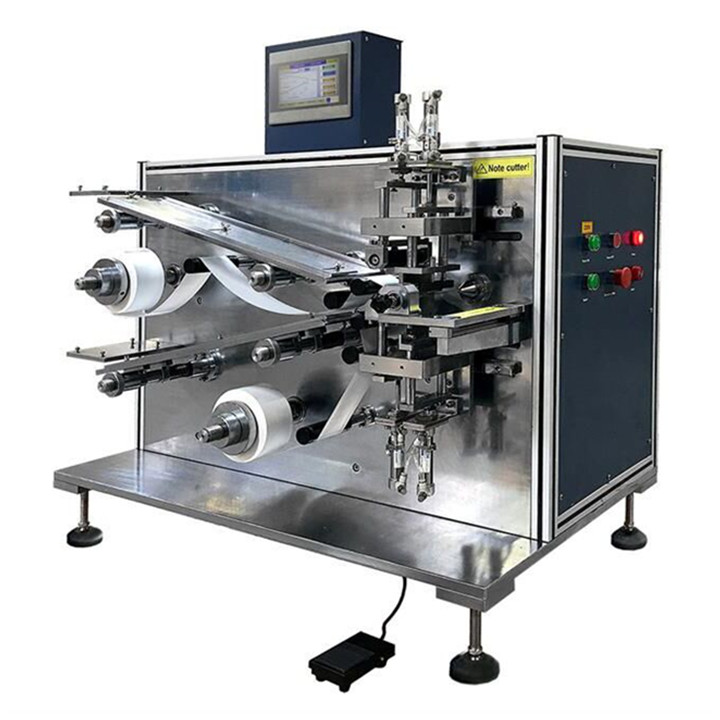

เครื่องพันขั้วไฟฟ้าเซลล์ทรงกระบอกสำหรับแบตเตอรี่ 18650 26650 32650

คุณสมบัติ

เครื่องนี้เป็นเครื่องพันแบบกึ่งอัตโนมัติสำหรับการประกอบแกนเซลล์ทรงกระบอกเดี่ยว (หรือที่เรียกว่า “เจลลี่โรล”) ได้อย่างแม่นยำ เครื่องนี้ใช้ฟิล์มแคโทดและแอโนดที่คั่นด้วยฟิล์มแยกด้านบนและด้านล่าง ม้วนขึ้นเป็นปลอกทรงกระบอกกลวงสำหรับใช้กับแบตเตอรี่ทรงกระบอก เป็นเครื่องมือที่เหมาะสำหรับการผลิตแกนอิเล็กโทรดคุณภาพสูงที่เชื่อถือได้และแม่นยำ



คุณสมบัติ	· การควบคุมหน้าจอสัมผัสสี · การควบคุมทิศทางมอเตอร์ขดลวด: สลับเดินหน้าและถอยหลังได้ (โหมดแมนนวล) · สามารถปรับความตึงได้ (0 – 4 นิวตัน) สำหรับฟิล์มแยกด้านบนและด้านล่าง · เตียงป้อนแบบสุญญากาศยาว 1,200 มม.เพื่อการวางตำแหน่งและการป้อนฟิล์มแคโทด/แอโนดที่แม่นยำ · การตัดแบบอัตโนมัติเมื่อครบจำนวนรอบที่กำหนด · เหมาะสำหรับแบตเตอรี่ทรงกระบอกขนาดต่างๆ เช่น 18650, 21700, 26650 และ 32650 (เส้นผ่านศูนย์กลางม้วนเจลลี่ 14 มม. ~ 32 มม.; ความยาว 25 ~ 70 มม.)
กำลังไฟฟ้าเข้า	· เฟสเดียว 220 VAC, 50 / 60 Hz · กำลังไฟ 1 กิโลวัตต์
อากาศอัด	· ต้องใช้ลมอัด 0.7 MPa เพื่อการทำงานของเครื่องนี้ · โปรดทราบว่าเครื่องอัดอากาศไม่ได้รวมอยู่ด้วย
การป้อนแคโทด/แอโนด	· วัสดุโหลด: แผ่นแคโทด/แอโนด เช่น แผ่นฟอยล์อลูมิเนียมเคลือบด้วย LiFePO4 หรือ LiCoO2 (แคโทด) และแผ่นฟอยล์ทองแดงเคลือบด้วยกราไฟท์ (แอโนด) ·          ช่วงความยาว:แนะนำ < 1,200 มม. (ความยาวของแท่นป้อนบวกส่วนต่อขยาย) ·          ช่วงความกว้าง: 25 – 70 มม. (ปรับได้บนแท่นป้อน) ·          ช่วงความหนา: 100 – 300 μm

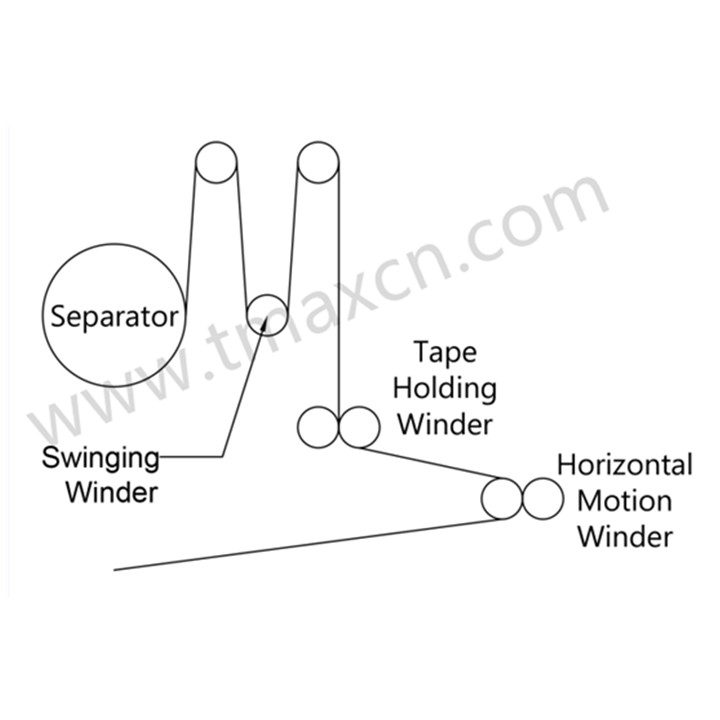

การป้อนอาหารแบบแยก	· วัสดุที่โหลด: ม้วนฟิล์มแยก เช่น โพลีเอทิลีน (PE) หรือโพลีโพรพิลีน (PP) · ช่วงความยาว: ม้วนแยกที่มีเส้นผ่านศูนย์กลาง < 250 มม. ·          ช่วงความกว้าง: 25 – 70 มม. ·          ช่วงความหนา: < 100 μm · ช่วงแรงดึง: 0 – 4 N สำหรับฟิล์มแยกทั้งด้านบนและด้านล่าง
การคดเคี้ยว	· ขนาดเข็มพัน: OD 3.5 มม. · ขนาดขดลวดอิเล็กโทรด: เส้นผ่านศูนย์กลางภายนอก 14 – 32 มม. ยาว 25 – 70 มม. · ในการพันแกนอิเล็กโทรดที่มี OD ที่กำหนด สามารถ  ดาวน์โหลดสเปรดชีตสำหรับคำนวณจำนวนรอบที่ต้องการและความยาวแผ่นอิเล็กโทรดได้ที่นี่ · ความเร็วในการม้วน: ปรับได้ 0 – 400 รอบต่อนาที · ความแม่นยำในการพัน: ความหยาบของขอบ < 0.5 มม.
ขนาด	· ยาว 1,000 มม. x กว้าง 700 มม. x สูง 900 มม.
น้ำหนักสุทธิ	· 700 กก.
การรับประกัน	· การรับประกันแบบจำกัดหนึ่งปีพร้อมการสนับสนุนตลอดอายุการใช้งาน · การเกิดสนิมหรือความเสียหายอันเนื่องมาจากสภาพการจัดเก็บหรือการบำรุงรักษาที่ไม่เหมาะสมจะไม่ได้รับการคุ้มครองภายใต้การรับประกัน
