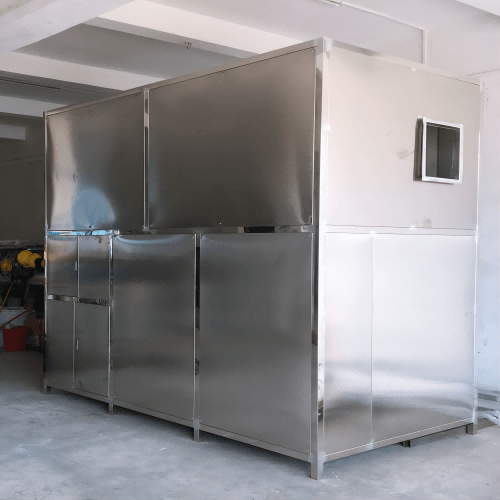

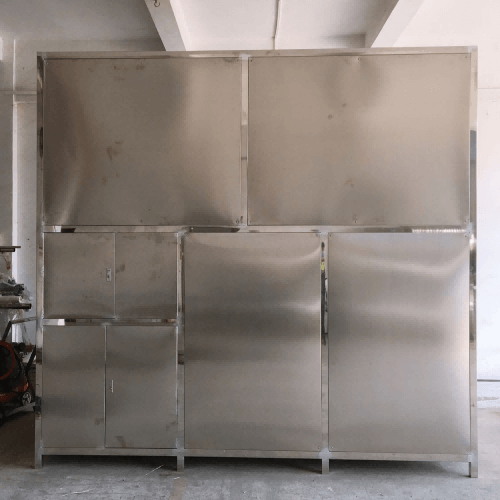

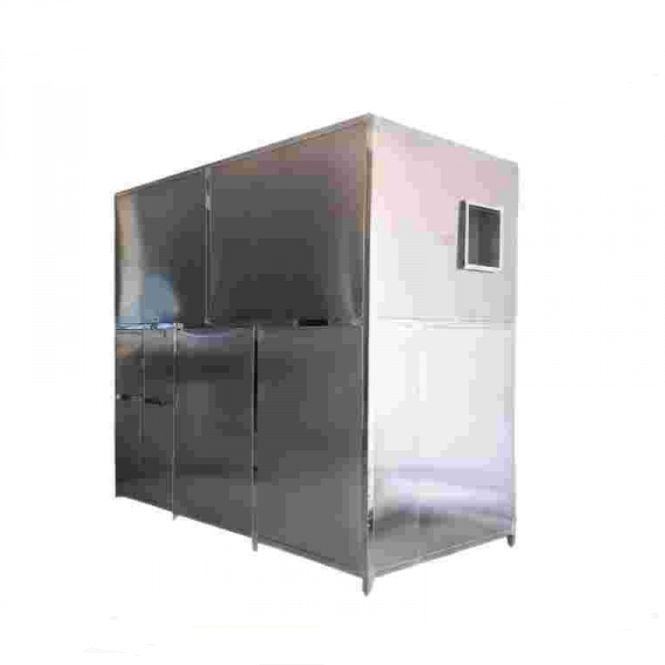

หน่วยกู้คืนตัวทำละลาย NMP ในห้องปฏิบัติการ (8000M³/H) สำหรับสายการผลิตเซลล์ปริซึม
รายการการกำหนดค่า
ชื่อส่วนประกอบ | แบบอย่าง | ปริมาณ | หมายเหตุ |
ระบบการกู้คืนตัวทำละลาย NMP | ทีแม็กซ์-8000SL-ไอ | 1 ชุด | อัตราการฟื้นตัว: 99% ±3% ความเข้มข้นของการฟื้นตัว: ≥80% ความเข้มข้นในการทำให้บริสุทธิ์: ＜50 มก./ม.³ |
หอคอยสเปรย์ในตัว | ทีแม็กซ์-พีแอลที | 1 ชุด |
หอหล่อเย็นน้ำ | ทีแม็กซ์-30ที | 1 ชุด |
ถังเก็บของเหลว | ทีแม็กซ์-ซีวายจี | 1 หน่วย |

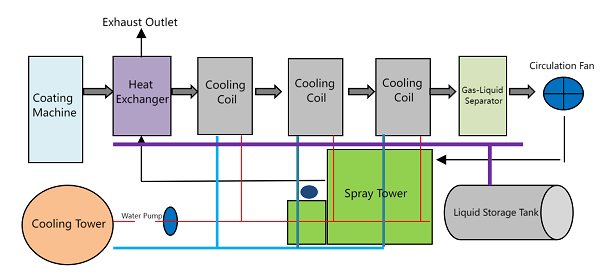

หลักการระบบ
ระบบนี้ออกแบบมาเพื่อกู้คืนN-Methyl-2-pyrrolidone (NMP)จากก๊าซไอเสียที่เกิดจากอุปกรณ์เคลือบแบตเตอรี่ลิเธียมไอออน ระบบทำงานโดยใช้พลังงานต่ำ โดยใช้น้ำหมุนเวียนเพื่อระบายความร้อนด้วยก๊าซ และมีกระบวนการกำจัดละอองก่อนปล่อยออก ความเข้มข้นของการปล่อยมลพิษที่ได้ต่ำกว่ามาตรฐานแห่งชาติอย่างมาก จึงมั่นใจได้ว่าเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม พร้อมทั้งช่วยประหยัดพลังงานและรีไซเคิลวัสดุ
แอปพลิเคชัน
ระบบ ซีรีส์ TMAX ได้รับการออกแบบมาสำหรับ อุตสาหกรรมแบตเตอรี่ ลิเธียม ไอออน โดยเฉพาะอย่างยิ่งสำหรับการจัดการ ไอเสีย NMP ในระหว่างกระบวนการเคลือบ
คุณสมบัติ
· ผสมผสาน การระบายความร้อนด้วยน้ำและการพ่น เพื่อการบำบัดและการทำให้บริสุทธิ์ก๊าซ NMP ที่มีประสิทธิภาพ
· การทำงานที่เรียบง่าย พร้อมตัวบ่งชี้ที่ชัดเจน
· การออกแบบแบบโมดูลาร์ง่ายต่อการถอดประกอบเพื่อการบำรุงรักษา
· การกู้คืนที่มีประสิทธิภาพก่อให้เกิดผลประโยชน์ทางเศรษฐกิจสูงแก่ผู้ใช้งาน
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ | ข้อมูลจำเพาะ |
ระดับการปล่อยสารประกอบอินทรีย์ | ＜ 50 มก./ลบ.ม. |
อัตราการฟื้นตัวของ NMP | 99% ±3% |
ความเข้มข้นของการฟื้นฟู NMP | ≥80% |
ข้อกำหนดด้านสิ่งแวดล้อม
· อุณหภูมิโดยรอบ: +10~+40℃
· ความชื้นสัมพัทธ์: 20~90%
· ระดับความสูง: <1,000 ม.
· อุณหภูมิก๊าซไอเสีย: <120℃

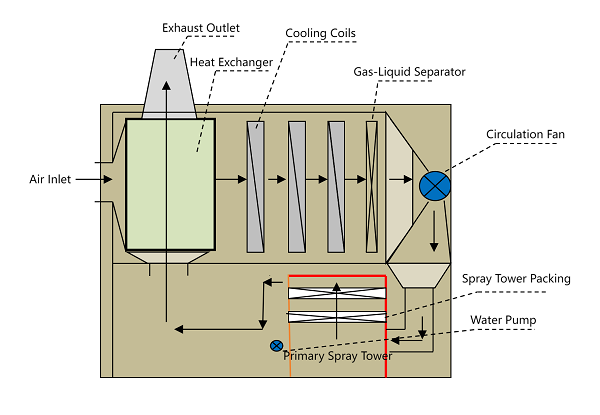

เค้าโครงเครื่องจักร
ข้อมูลจำเพาะของส่วนประกอบหลัก
เลขที่ | การประกอบ | ชื่อชิ้นส่วน | วัสดุ | ขนาด/รุ่น | ผู้ผลิต |
1 | หน่วยหลัก | เครื่องแลกเปลี่ยนความร้อน | ท่ออลูมิเนียม | 800×800×350 | ทีแม็กซ์ |
2-4 | หน่วยหลัก | ครีบระบายความร้อน | ทองแดงและอลูมิเนียม | 800×800×200 (×3) | เอเอสดี |
5 | หน่วยหลัก | เครื่องแยกก๊าซ-ของเหลว | 304 เอสเอส | 800×800×50 | ทีแม็กซ์ |
6 | หน่วยหลัก | พัดลมเหนี่ยวนำ | สแตนเลส | 3 กิโลวัตต์ | อ้าวจง/ซินเฟิง |
7 | หน่วยหลัก | ปลอกหุ้ม | 201 เอสเอส | 1.5 มม. | ทีแม็กซ์ |
8-9 | กรอบด้านนอก | ชิ้นส่วนโครงสร้าง | 201 เอสเอส | 50×50×3 / 1.0มม. | หงเกอร์เฉิง/ต้าหัว |
10 | หอคอยสเปรย์ | ตัวถังทาวเวอร์ | 201 เอสเอส | 1200×1000×1700×1.5มม. | หงเกอร์เฉิง/ต้าหัว |
11 | หอคอยสเปรย์ | การบรรจุ | 304 เอสเอส | 800×800 | ทีแม็กซ์ |
12 | หอคอยสเปรย์ | หัวฉีด | 316 เอสเอส | DN10 | ทีแม็กซ์ |
13 | ปั๊มน้ำ | ปั๊มหมุนเวียน | ป้องกันการกัดกร่อน | 1.5 กิโลวัตต์ | หยวนลี่ |
14-15 | ระบบระบายความร้อน | หอระบายความร้อน / พัดลม | ไฟเบอร์กลาส / เหล็กหล่อ | 30T / 1.5 กิโลวัตต์ | เหลียงหยวน |
16 | ระบบระบายความร้อน | ปั๊มหมุนเวียน | ป้องกันการกัดกร่อน | 2.2 กิโลวัตต์ | หยวนลี่ |
17 | การจัดเก็บของเหลว | ท่อระบายน้ำ | อลูมิเนียม-พลาสติก | 2.0 | ซีค |
18 | การจัดเก็บของเหลว | ถังเก็บน้ำ | 201 เอสเอส | 1.5ตัน | ทีแม็กซ์ |
การกำหนดค่าระบบควบคุม
เลขที่ | รายการ | แบบอย่าง | จำนวน | ยี่ห้อ |
1 | สวิตช์แอร์ | 4P/32A | 1 | ชินท์ |
2 | สวิตช์ขั้วเดี่ยว | 1P/10A | 2 | ชินท์ |
3 | คอนแทคเตอร์ไฟฟ้ากระแสสลับ | 1210 | 3 | ชินท์ |
4 | รีเลย์ความร้อน | 4เอ/6เอ | 3 | ชินท์ |
5 | ไฟแสดงสถานะ | สีแดง, สีเขียว | 2 | ชินท์ |
6 | สวิตช์เลือก | NP2 | 2 | ชินท์ |
7 | ฟิวส์ | 6เอ | 1 ชุด | ชินท์ |
8 | เทอร์โมสตัท | 18/ชม. | 2 | ชินท์ |
9 | ไฟสัญญาณเตือน | โฆษณา16-22ส.ม. | 1 | ชินท์ |
10 | ตู้ควบคุม | 400×500×200 / 400×400×1500 | 1 ชิ้น | ชินท์ |
การกำหนดค่าพลังงานอุปกรณ์
ส่วนประกอบ | พลัง |
พัดลมหมุนเวียน | 3 กิโลวัตต์ |
ปั๊มน้ำหมุนเวียน | 2.2 กิโลวัตต์ |
หอหล่อเย็น | 1.5 กิโลวัตต์ |
ปั๊มสเปรย์ | 1.5 กิโลวัตต์ |
ปั๊มของเหลว | 0.55 กิโลวัตต์ |
ทั้งหมด | 8.75 กิโลวัตต์ |
