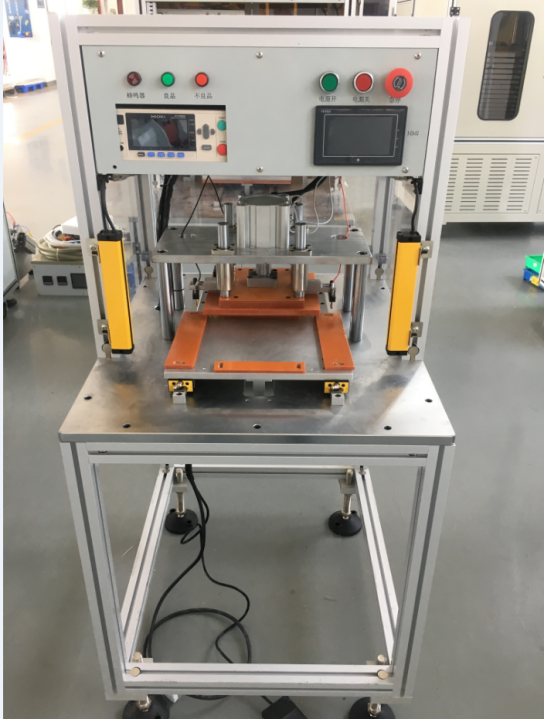

เครื่องคัดแยกและทดสอบ OCV สำหรับเซลล์ปริซึม

1 、  การแนะนำอุปกรณ์

1. การประยุกต์ใช้อุปกรณ์

อุปกรณ์นี้ออกแบบมาเพื่อทดสอบความต้านทานภายในและแรงดันไฟฟ้าของ  แบตเตอรี่แบบปริซึม และทำการคัดแยกด้วยตนเองหลังจากที่ PLC ประเมินเกรดการคัดแยกโดยอัตโนมัติ และสแกนรหัสเพื่ออ่านค่าความจุ ทดสอบแรงดันไฟฟ้าด้านข้าง ทดสอบความหนาของแกนไฟฟ้า และเชื่อมต่อข้อมูลทั้งหมดเข้ากับระบบ MES อุปกรณ์จะถูกวางลงบนอุปกรณ์เคลื่อนที่ด้วยตนเอง และหลังจากวางแบตเตอรี่แล้ว ให้กดปุ่มควบคุมแบบดูเพล็กซ์ด้วยมือทั้งสองข้าง อุปกรณ์จะเคลื่อนไปยังตำแหน่งโหลดล่วงหน้าโดยอัตโนมัติเพื่อเสร็จสิ้นกระบวนการตรวจสอบ สุดท้าย อุปกรณ์จะถูกตรวจสอบและควบคุมด้วยมือในวงจรแบบลูกสูบ สามารถผลิตได้อย่างต่อเนื่อง (ฟังก์ชันการทดสอบประกอบด้วยการสแกนและอ่านค่าความจุของรหัส ทดสอบแรงดันไฟฟ้าและความต้านทานภายในและบันทึกลงในรหัส QR ทดสอบแรงดันไฟฟ้าที่ขอบเพื่อแยกแยะ ng ทดสอบ OCV รองและซอฟต์แวร์เพื่อแยกแยะ การวัดความหนาของเซลล์และอัปโหลดไปยังบาร์โค้ดที่เกี่ยวข้อง ข้อมูลทั้งหมดจะถูกอัปโหลดไปยังระบบ MES)

2. โครงสร้างอุปกรณ์

ประกอบด้วยแพลตฟอร์มการทำงานด้วยตนเอง / กลไกการทดสอบแรงดันไฟฟ้า / กลไกการทดสอบความต้านทานภายใน / กลไกการทดสอบการสแกนรหัส / กลไกการทดสอบแรงดันไฟฟ้าด้านข้าง / กลไกการควบคุมหลัก และอุปกรณ์อื่นๆ

3. กระบวนการดำเนินการอุปกรณ์

วางแบตเตอรี่ลงบนแท่นทดสอบการป้อนด้วยมือ และเข้าสู่สถานีทดสอบโดยอัตโนมัติผ่านแท่นทดสอบเพื่อทดสอบแรงดันไฟฟ้า ความต้านทานภายใน และการสแกนโค้ด กลไกการวัดความหนาจะกดลงเพื่อวัดความหนา หลังจากการตรวจจับ PLC จะจัดเรียงตามเงื่อนไขการจัดเรียงที่ตั้งไว้ล่วงหน้า และไฟแสดงสถานะจะสว่างขึ้น เข็มทดสอบแรงดันไฟฟ้าที่ขอบจะประสานกันเพื่อเจาะฟิล์มอลูมิเนียมและทดสอบขั้วบวกและขั้วลบ สุดท้าย จำแนกประเภทแบตเตอรี่ด้วยตนเองตามข้อมูลการทดสอบ

4. ฟังก์ชั่นซอฟต์แวร์

1) ภาษา: จีนตัวย่อ;

2) ความสามารถในการอ่านรหัส QR การสแกน อ่านแรงดันไฟฟ้า / ความต้านทานภายในที่จัดเก็บโดยแบตเตอรี่ในฐานข้อมูลได้อย่างแม่นยำ

ฟังก์ชั่นการแก้ไขและจัดการกระบวนการ:

3) ฟังก์ชั่นการแก้ไขและจัดการกระบวนการ:

ก. สามารถตั้งค่าการตรวจจับเกียร์ได้ 3 พารามิเตอร์ และสามารถเลือกค่าต่างๆ ได้ตามชุดเกียร์ที่ตั้งค่าไว้

ข. สามารถบันทึกไฟล์ข้อมูลที่ทดสอบลงในคอมพิวเตอร์ได้ และสามารถติดตั้งอินเทอร์เฟซ RS232C สำหรับการควบคุมระยะไกล การรวบรวม และการวิเคราะห์ข้อมูล



2 、พารามิเตอร์ทางเทคนิคของอุปกรณ์

1.  ประสิทธิภาพการผลิต：  2ppm ；

2.  ช่วงขนาดขอบเขตของ  แบตเตอรี่:  ยาว  80 ～300 มม. ；กว้าง  50 ～200 มม. ; สูง  2 ～18 มม. ；  สามารถออกแบบตามขนาดของแบตเตอรี่ที่ผู้ใช้จัดหามาให้ได้

3.  ทดสอบความคล่องตัว≥95% อุปกรณ์ทำงานเป็นเวลา 8 ชั่วโมง และเวลาในการทดสอบและบำรุงรักษาน้อยกว่า1 %

4.  อัตราคุณสมบัติผลิตภัณฑ์99% ข้อกำหนด คุณสมบัติผลิตภัณฑ์เป็นไปตามข้อกำหนดข้างต้น

3 、พารามิเตอร์ทางเทคนิคของเครื่องมือ

1.  ช่วงการวัดความต้านทานฉนวน: 100k ～10TΩ ；

2.  ความแม่นยำพื้นฐานของความต้านทานฉนวน: <1G: 1% ，≥1G: 3% ，≥10G: 5% ，≥1T: 10% ；

3.  เอาต์พุตแรงดันไฟฟ้าเชิงลบใดๆ：1.0VDC ～1000VDC ，<100V ：ขั้นแรงดันไฟฟ้า0.1V ，≥100V ：

4.  แรงดัน ไฟขั้น1V ความแม่นยำพื้นฐาน：1 %

5.  ความแม่นยำในการวัดความหนา: การทดสอบน้ำหนักถ่วงของมอเตอร์เซอร์โว ความแม่นยำ±0.1 มม.

4.ส่วนประกอบหลักของอุปกรณ์

1.  กระบอกสูบ：SMC/AirTAC ；

2.  โซลินอยด์วาล์ว：SMC/AirTAC ；

3.  มิเตอร์ควบคุมอุณหภูมิ: OMRON ；

4.  ไกด์：HIWIN/KKT ；

5.  ตลับลูกปืนเชิงเส้น：MISUMI ；

6.  PLC: มิตซูบิชิ / พานาโซนิค；

7.  สวิตช์เหนี่ยวนำ: Omron หรือ kians ；

8.  หน้าจอสัมผัส: การแสดงผลและการควบคุม

9.  เซอร์โว: พานาโซนิค

5. ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1. กำหนดค่าแหล่งจ่ายไฟ： AC 220 V ，50Hz, ช่วงความผันผวนของแรงดันไฟฟ้า：+10% ～ - 10% ；

อุปกรณ์นี้มีกำลังไฟฟ้ารวมประมาณ 3 กิโลวัตต์

2. อากาศอัด: 0.25 ~ 0.76mpa; ความผันผวนของแรงดันอากาศ ± 1% (อากาศสะอาดหลังจากการกำจัดน้ำ ปราศจากน้ำมัน การกรองและการรักษาเสถียรภาพแรงดัน)

3. รายละเอียดอุปกรณ์:

1) น้ำหนักอุปกรณ์: ประมาณ 450กก.

2) ขนาดโดยรวม: ประมาณ ยาว (1.8ม.) *  กว้าง  (1.6ม.) * สูง (1.8ม.);

3) สีที่ปรากฏ: สีเทาอ่อนหรือตามที่ลูกค้าระบุ

4. ข้อกำหนดด้านสิ่งแวดล้อม:

1) อุณหภูมิโดยรอบ: 25 ± 5 ℃;

2) ความชื้นสัมพัทธ์: 30% - 75%  RCHให้แน่ใจว่าอากาศในสถานที่แห้งและไม่ถูกปิดกั้นโดยไม่มีการกัดกร่อนของกรด-ด่าง

3) สายดิน: สายดินป้องกัน
