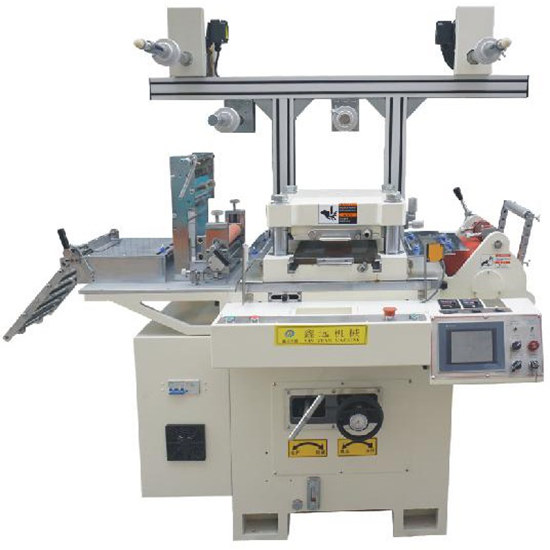

เครื่องตัดตายความเร็วสูงแบบเซอร์โวคู่อัตโนมัติสำหรับแผ่นอิเล็กโทรดเซลล์แบบถุง

เครื่อง  ตัดแบบไดคัทส่วนใหญ่ใช้สำหรับตัดแผ่นอิเล็กโทรดเซลล์แบบซองสำหรับซ้อนเซลล์แบบซอง/   แบตเตอรี่โพลิเมอร์ เป็นเครื่องมือที่จำเป็นในสายการผลิตเซลล์แบบซองเพื่อผลิตแคโทดและแอโนดรูปทรงเฉพาะ

ขอบเขต การใช้งาน :

ผลิตภัณฑ์กาว แบ็คไลท์ ม่านกันฝุ่น ฟอยล์ทองแดง ฟอยล์อลูมิเนียม ฟิล์มป้องกัน PE PET ฟิล์มออปติคอล กาวขาวดำ กาวติดกรอบ กาวหน้าเดียวและสองหน้า ไมลาร์ โฟม และวัสดุอื่นๆ

คุณสมบัติหลัก

1. นำระบบวาดภาพดิจิทัลคอมพิวเตอร์ขั้นสูงมาใช้ ไดรฟ์เซอร์โวคู่ การควบคุมโปรแกรม PLC การทำงานของหน้าจอสัมผัส ความเร็วในการตัดแม่พิมพ์ที่รวดเร็ว และประสิทธิภาพสูง

2. การออกแบบโดยรวม:

① โครงป้อนใช้อุปกรณ์ปรับละเอียดเพื่อให้การปรับสะดวกและรวดเร็วยิ่งขึ้น

② แผ่นสแตนเลสใช้สำหรับตัดชิ้นส่วน ช่องรับ-จ่ายวัสดุ และโครงป้อนวัสดุ ตะกรันถูกกัดกร่อนเพื่อให้ปรับวัสดุได้ง่ายขึ้นเครื่องจักร  นี้มีข้อดีคือความแม่นยำสูง เสียงรบกวนต่ำ และความเร็วสูง

④ ขับเคลื่อนด้วยมอเตอร์เซอร์โวหลัก การปั๊มมีเสถียรภาพมากขึ้นและประหยัดพลังงาน

3. ชิ้นส่วนตัดแม่พิมพ์:

① ติดตั้งได้: แม่พิมพ์แกะสลัก แม่พิมพ์ไม้ แม่พิมพ์ยาง แม่พิมพ์ป้องกันการกัดกร่อน แม่พิมพ์ฮาร์ดแวร์

② สามารถเจาะอัตโนมัติได้หลายครั้งอย่างง่ายดาย พร้อมความแม่นยำในการซ้อนกันสูง

③ สามารถดันเข้าไปเต็มที่หรือดันเข้าไปครึ่งหนึ่งก็ได้

④ ติดตั้งอุปกรณ์ป้องกันความปลอดภัยม่านแสงกระจกเพื่อความปลอดภัยของผู้ปฏิบัติงาน

4. ระบบจ่ายน้ำมันอัตโนมัติเพื่อรับประกันอายุการใช้งานและความเสถียรของเครื่องจักร

5. สามารถใช้งานออนไลน์ร่วมกับเครื่องเคลือบ เครื่องหั่น และอุปกรณ์อื่นๆ

ข้อมูลจำเพาะ

รุ่นเครื่องจักร	XY-350
พื้นที่เทมเพลต	350*305มม.
ความกว้างสูงสุดของวัสดุ	360 มม.
ความเร็วในการตัดแม่พิมพ์	18000p/ชม.
จังหวะปรับได้	±3มม.
แม่พิมพ์เครื่องมือที่ใช้ได้	แม่พิมพ์บอร์ด แม่พิมพ์ยาง แม่พิมพ์ AB แม่พิมพ์แกะสลัก แม่พิมพ์ฮาร์ดแวร์
ความแม่นยำในการวาดภาพ	±0.1 มม.
ความแม่นยำของแรงดัน	±0.02 มม.
พลัง	4.8 กิโลวัตต์
แรงดันไฟฟ้า	380โวลต์
น้ำหนักเครื่อง	1800 กก.
ขนาดเครื่อง (ความยาว ความกว้าง และความสูง)	1950*1300*1800 มม.
