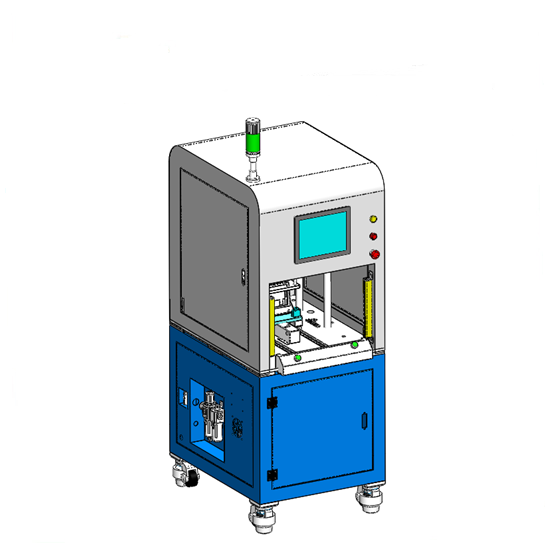

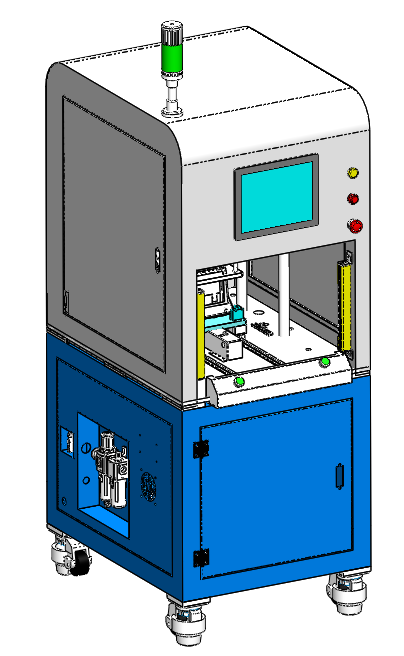

เครื่องทดสอบความหนาแน่นของอากาศสำหรับผลลัพธ์การเชื่อมด้วยเลเซอร์

1 、คำแนะนำ

ใช้เพื่อตรวจจับผลของการเชื่อมด้วยเลเซอร์และตัดสินว่าแบตเตอรี่หลังการเชื่อม  มีรู  หรือไม่

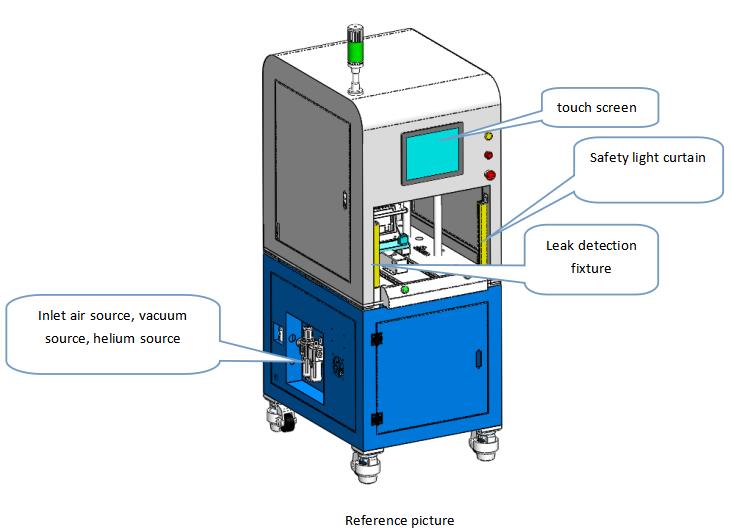

 คำอธิบายเวิร์กโฟลว์:

ใส่แบตเตอรี่ด้วยมือ ยึดและวางอุปกรณ์ กดกลไกการวัดลง ดูดสูญญากาศและรักษาแรงดัน ตรวจจับการคายประจุของฮีเลียม ตัดสินว่าโอเคและสำเร็จ รีเซ็ตกลไกการวัด คลายอุปกรณ์ และนำแบตเตอรี่ออก

2 、พารามิเตอร์พื้นฐาน

1.  1. กำหนดค่าแหล่งจ่ายไฟ:

AC220V ，50Hz, ช่วงความผันผวนของแรงดันไฟฟ้า：+ 8% ～-8% ；กำลังไฟทั้งหมด:  0.5KW

2.  อากาศอัด：

0.4MPa ～0.6MPa, ความผันผวนของบรรยากาศ ±1% (อากาศสะอาดหลังจากการกำจัดน้ำ ปราศจากน้ำมัน การกรองและการรักษาเสถียรภาพของแรงดัน)

3.  แหล่งกำเนิดสุญญากาศ: ≤-0.095 กก./ซม. 2

4.  ข้อมูลจำเพาะของอุปกรณ์：

4.1 น้ำหนักรวม：ประมาณ  0.5 ตัน

4.2  ขนาด：ยาว（1ม. ）＊กว้าง（0.8ม. ）＊สูง（1.6ม. ）

4.3 สีที่ปรากฏ: ยกเว้นส่วนที่เป็นสแตนเลส สีของกล่องจะเป็นสีเทาคอมพิวเตอร์

5. ข้อกำหนดด้านสิ่งแวดล้อม:

5.1 อุณหภูมิโดยรอบ: 25 ± 5 ℃

5.2 ความชื้นสัมพัทธ์: 30%  ～  75%  RCHซึ่งควรให้แน่ใจว่าอากาศในสถานที่แห้งและไม่ถูกปิดกั้นโดยไม่มีการกัดกร่อนจากกรด-เบส

5.3 สายดิน: สายดินป้องกัน

3 、ข้อมูลจำเพาะ

1. ประสิทธิภาพการทำงาน： 1ppm(3 4 155) ；

2.อัตราความล้มเหลวของอุปกรณ์: ≤0.5%

3.แรงดันทดสอบ: 10-100kpa

4.ความแม่นยำในการวัด: ±0.2%

5. กำลังแยก: 1pa

6.ระดับฉนวนกันความร้อน  ：เกรดA

7.ระดับการป้องกันตู้: เกรด 6

4 、ประสิทธิภาพของกระบวนการ

1. ขนาดแบตเตอรี่ที่ใช้ได้: สูง120-225 มม. กว้าง 100-180 มม.สูง20-60มม.

2. รุ่นแบตเตอรี่ที่ใช้ได้ของโคมไฟ: ดูภาพวาดที่แนบมา

3. จะต้องไม่มีการรั่วไหลของอากาศระหว่างการตรวจสอบแม่พิมพ์ที่ทดสอบและรูฉีดของเหลวแบตเตอรี่

4. อุปกรณ์มีการติดตั้งระบบสัญญาณเตือนม่านแสงนิรภัย

5.  ผลิตภัณฑ์ NG  มีฟังก์ชันแจ้งเตือนและนับ

6. เมื่อลดหัววัดลง ต้องหลีกเลี่ยงขั้วแบตเตอรี่ หัววัดใช้แกนนำขนาดเส้นผ่านศูนย์กลาง 8 มม. เพื่อติดตั้งวงแหวนซีลแบบพิเศษเพื่อหลีกเลี่ยงขั้วแบตเตอรี่

7. ใช้อุปกรณ์ปิดผนึกด้วยลม และดันแกนไฟฟ้าด้วยกระบอกสูบลมเพื่อให้รูฉีดของเหลวของแกนไฟฟ้าแนบชิดกับอินเทอร์เฟซของเครื่องตรวจจับการรั่วไหลเพื่อสร้างวงจรปิด

8. รองรับการตรวจจับการรั่วไหลของแรงดันบวกและการตรวจจับการรั่วไหลของแรงดันลบ ติดตามพื้นหลังโดยอัตโนมัติและให้ผลการวัดที่รวดเร็วและเชื่อถือได้

9. ระบบแมสสเปกโตรเมทรีที่ได้รับการปรับให้เหมาะสมและอัลกอริทึมอัจฉริยะรับประกันการตอบสนองอย่างรวดเร็วในทุกช่วง และระบบสุญญากาศที่มีความน่าเชื่อถือสูงและระบบแมสสเปกโตรเมทรีรับประกันการกำจัดฮีเลียมอย่างรวดเร็ว

10. รองรับการแตกตัวของไนโตรเจนในอากาศ ไม่ถูกรบกวนจากแอมโมเนียในสิ่งแวดล้อม และลดผลกระทบจากพื้นหลังได้อย่างรวดเร็ว ประสิทธิภาพที่ยอดเยี่ยมของเครื่องรองรับการทดสอบออนไลน์นาน 7 * 24 ชั่วโมง

11. ประสิทธิภาพที่ยอดเยี่ยมของเครื่องรองรับการทดสอบอัตราสูงทุกๆ สองสามวินาที

12. ติดตั้งพอร์ตตรวจจับการรั่วไหลพร้อมตัวกรองละเอียดเพื่อกรองสิ่งสกปรกละเอียด เพื่อให้แน่ใจว่าเครื่องจะไม่ได้รับผลกระทบหรือเสียหายจากสิ่งสกปรก แหล่งไอออนลวดอิริเดียมคู่ การออกแบบระบบที่มีประสิทธิภาพ ป้องกันผลกระทบจากบรรยากาศ

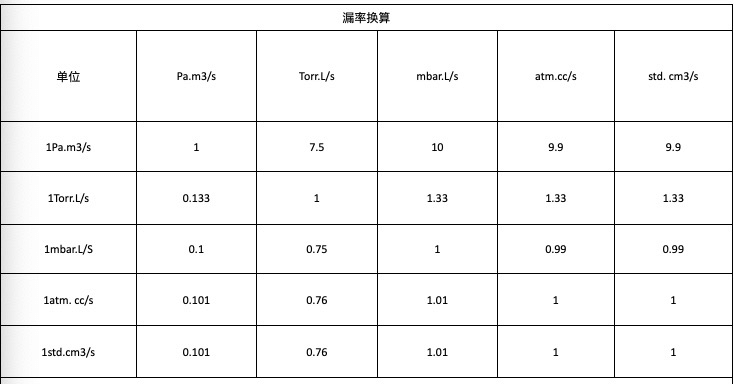

(การแปลงอัตราการรั่วไหล)

5 、การกำหนดค่าของส่วนประกอบหลัก

1. กลไกการตรวจจับความหนาแน่น ของอากาศและความต้านทานฉนวน

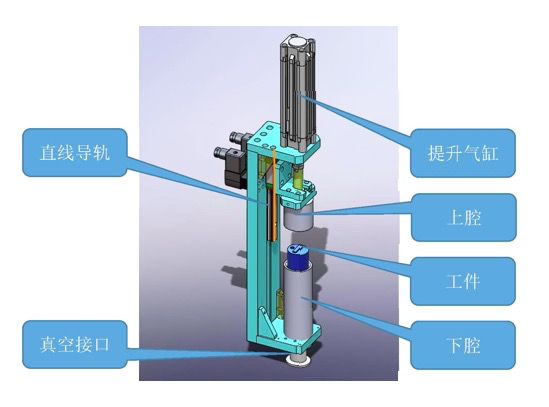

直线导轨：รางนำทางเชิงเส้น

真空接口：อินเทอร์เฟซสุญญากาศ

提升气缸：กระบอกยก

上腔：ห้องชั้นบน

工件：ชิ้นงาน

ตัวอย่าง: Inferior Chamber

2、กลไกการป้อนแกนกลาง

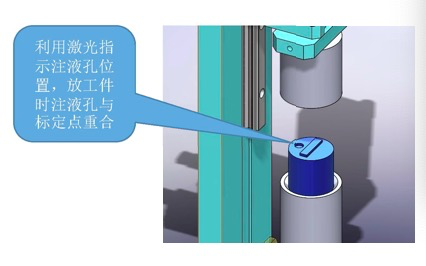

利用激光指示注液孔位置，放工件时注液孔与标定点重合

ใช้เลเซอร์เพื่อระบุตำแหน่งของรูฉีดของเหลว และรูฉีดของเหลวจะต้องตรงกับจุดสอบเทียบเมื่อวางชิ้นงาน

3、กลไกการวางตำแหน่งเซลล์

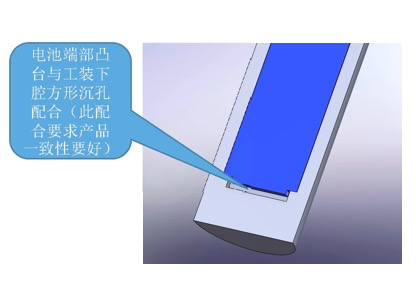

บอสที่ปลายแบตเตอรี่จับคู่กับเคาน์เตอร์บอร์สี่เหลี่ยมในช่องล่างของเครื่องมือ (การจับคู่นี้ต้องมีความสม่ำเสมอที่ดี)

电池端部凸台与工装下腔方形沉孔配合（此配合要求一致性要好）

6 、อะไหล่หลัก

1.การกำหนดค่าของ p art หลัก

2.อุปกรณ์เสริมที่แนบมา
