อุปกรณ์ทดสอบเครื่องขึ้นรูปเซลล์แบบถุงร้อน 256 ช่อง 5V 30A

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ) บทนำอุปกรณ์นี้ส่วนใหญ่ใช้สำหรับการสร้างเซลล์แบตเตอรี่โพลีเมอร์ภายใต้  สภาวะ อุณหภูมิและความดันสูง ซึ่งช่วยสร้าง  ฟิล์ม SEI ที่หนาแน่นขึ้นทำให้เกิด  การกระตุ้นความจุที่สมบูรณ์ยิ่งขึ้นและปรับปรุง  ความสม่ำเสมอของความจุรองรับ  การชาร์จกระแสสูงลดระยะเวลาในการสร้าง และลดรอบการผลิตแบตเตอรี่ระบบทั้งหมดประกอบด้วย  แหล่งจ่ายไฟสำหรับการสร้าง 256 ช่องสัญญาณ 1 ชุด และ  ชุดอุปกรณ์สองชุดโดยชุดอุปกรณ์กระจายอยู่ทางซ้ายและขวา ชุดอุปกรณ์แต่ละชุดประกอบด้วย  84 ช่องสัญญาณ รวมเป็น  256 ช่องสัญญาณ

2. ฟังก์ชั่นหลัก

อุปกรณ์นี้ประกอบด้วยระบบหลัก 6 ระบบ ได้แก่ ระบบควบคุมอุณหภูมิ ระบบแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป ระบบแจ้งเตือนแรงดันไฟฟ้าเกิน/ต่ำเกินไป ระบบควบคุมแรงดัน ระบบตู้คอนฟอร์เมชั่น และกลไกการติดตั้ง อุปกรณ์
นี้ประกอบด้วยระบบควบคุมอุณหภูมิอิสระต่อชั้นแผงวงจร ระบบควบคุมแรงดัน ฟังก์ชันการชาร์จ/คายประจุ ระบบป้องกันการชาร์จ/คายประจุเกิน การเชื่อมต่อที่ปลอดภัยระหว่างแท็บแบตเตอรี่และจุดสัมผัส การเชื่อมต่อข้อมูล การจัดเก็บข้อมูลหลังกระบวนการ ระบบคัดแยกแรงดันไฟฟ้าหลังการชาร์จ ระบบคัดแยกความจุหลังการคายประจุ และระบบสัญญาณเตือนควัน

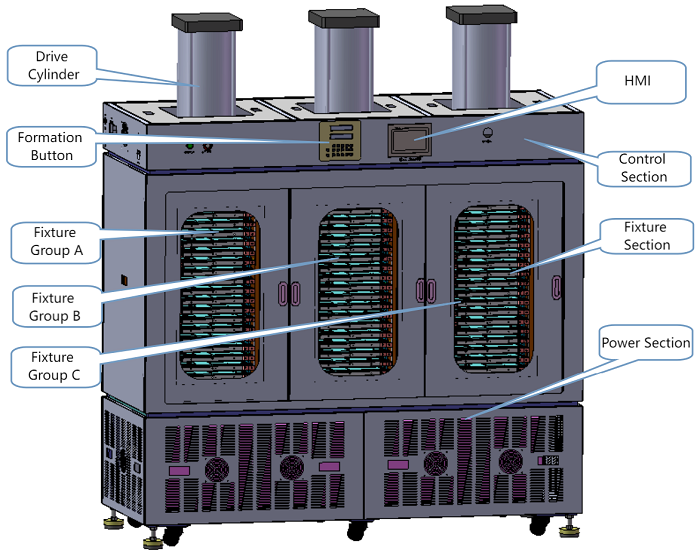

3. โครงสร้างอุปกรณ์

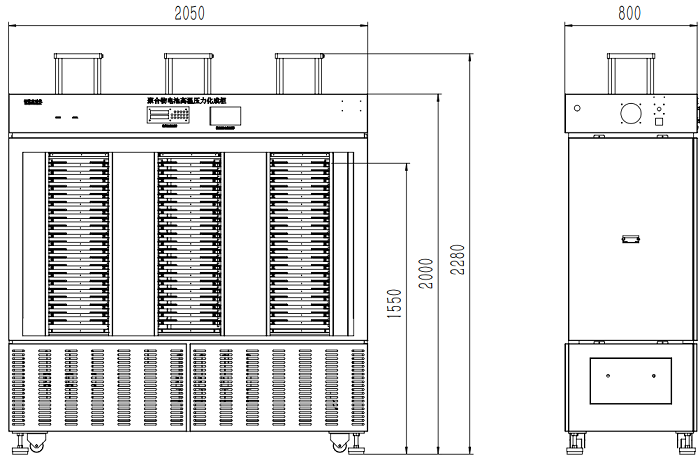

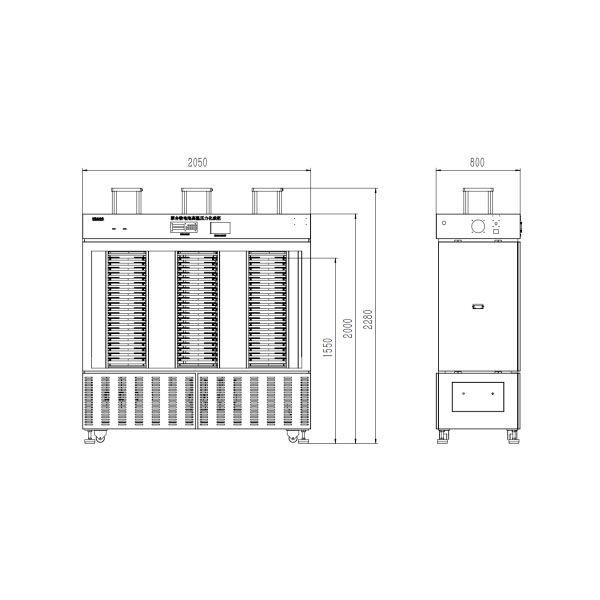

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

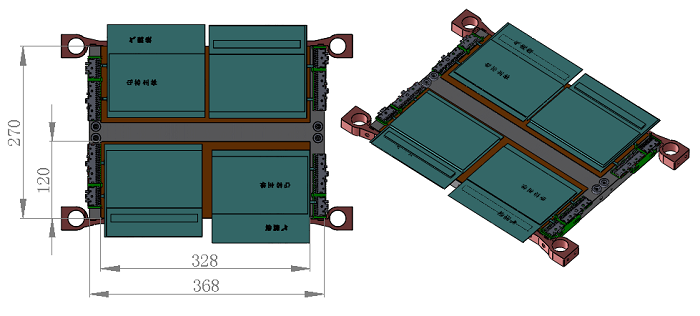

5. การวางแบตเตอรี่

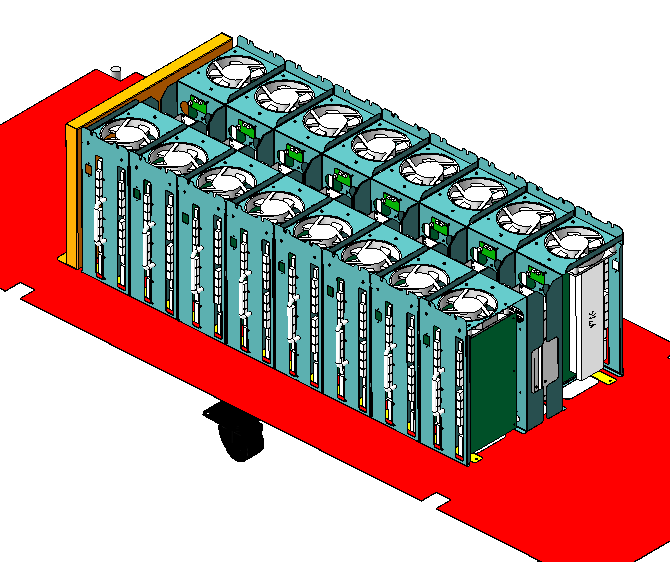

6.การวางตำแหน่งแหล่งจ่ายกระแสคงที่

7.  กระบวนการดำเนินการ:

เปิดเครื่อง → เปิดประตูตู้ด้วยตนเอง → ใส่แบตเตอรี่เข้าในโคมไฟ A → ตั้งค่าพารามิเตอร์โคมไฟ A → ลดโคมไฟ A ลงและเริ่มกระบวนการ → ใส่แบตเตอรี่เข้าในโคมไฟ B → ตั้งค่าพารามิเตอร์โคมไฟ B → ลดโคมไฟ B ลงและเริ่มกระบวนการ → ใส่แบตเตอรี่เข้าในโคมไฟ C → ลดโคมไฟ C ลงและเริ่มกระบวนการ → หลังจากโคมไฟ A เสร็จสิ้น ให้ถอดแบตเตอรี่ออกด้วยตนเอง

8. คุณสมบัติอุปกรณ์

1.  เข้ากันได้กับช่วงความหนาของเซลล์  2.5–12 มม.ไม่จำเป็นต้องปรับอุปกรณ์หรือเปลี่ยนบล็อกแท็บ

2.  แผ่นอลูมิเนียมติดตั้งมี  องค์ประกอบความร้อนในตัวซึ่งมีคุณสมบัติหน่วงการติดไฟ ทนต่อการกัดกร่อน นำความร้อนได้เร็ว และมีความแข็งแรงสูง

3.  ใช้  หน้าสัมผัสสปริงชุบทองทนต่อการออกซิเดชั่น ทำความสะอาดง่าย

II. พารามิเตอร์ทางเทคนิค

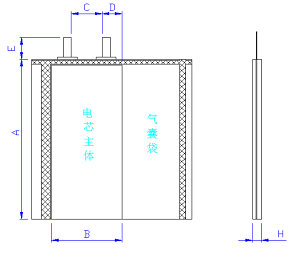

2.  พารามิเตอร์ผลิตภัณฑ์ที่ใช้ได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1. โหมด: การชาร์จ CC, การชาร์จ CC/CV, การคายประจุ CC, พัก, รอบการทำงาน; การตัด: แรงดันไฟฟ้า, เวลา, กระแสไฟสิ้นสุด, ความจุสิ้นสุด
2. กระบวนการกลับมาดำเนินการต่อหลังจากไฟดับ, หยุดชั่วคราวด้วยตนเอง, ปิดซอฟต์แวร์, ข้อผิดพลาดในการสื่อสาร หรือหยุดผิดปกติ
3. กราฟเส้นโค้งแต่ละขั้นแบตเตอรี่และข้อมูลการทดสอบที่จัดเก็บไว้; ข้อมูลแบบเรียลไทม์/ประวัติสามารถดูได้ต่อช่องสัญญาณ (ข้อมูล/กราฟเส้นโค้ง); รองรับการส่งออก Excel แบบเดี่ยว/ชุด และการส่งออกอัตโนมัติเมื่อเสร็จสิ้น
4. UI การตรวจสอบหลายรายการ: กราฟิก, สรุป, จัดหมวดหมู่, มุมมองข้อมูลที่ผิดปกติ
5. การป้องกันทีละขั้นตอนสำหรับแรงดันไฟฟ้า กระแสไฟ อุณหภูมิ แรงดัน พร้อมสัญญาณเตือน
6. สเปคพีซีขั้นต่ำ: CPU PII/300, RAM ≥1GB, HDD ≥80GB, จอแสดงผล EGA/VGA, เมาส์และคีย์บอร์ด, Windows 2000+, พอร์ต USB 1 พอร์ต
7. ซอฟต์แวร์รวมอยู่ด้วย; ผู้ใช้ต้องจัดหาพีซี (1 พีซีต่อทุกๆ 6 เครื่อง)

8.  ฟังก์ชันการป้องกัน: (1) การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป ความจุเกิน(2) เกณฑ์แรงดัน/แรงดันที่กำหนดค่าได้พร้อมการแจ้งเตือนและบันทึก(3) ไฟเตือนอุณหภูมิ/แรงดันเกิน(4) หยุดฉุกเฉิน: อุปกรณ์ยังคงปิดอยู่ ระบบตัดไฟ

(5) สัญญาณเตือนควัน: เสียงสัญญาณเตือนจะดังขึ้นเมื่อตรวจพบ

9. ไฟแสดงสถานะสามสี :

สีเหลือง:  สแตนด์บาย (อุปกรณ์ไม่ได้ยึด)

สีเขียว:  อยู่ระหว่างดำเนินการ (ยึดและชาร์จ)

สีแดง:  ความผิดพลาด (อุณหภูมิ/ต่ำ/แรงดันไฟฟ้า ควัน ข้อผิดพลาดในการสื่อสาร)

IV. ข้อกำหนดการติดตั้งอุปกรณ์

1.  แหล่งจ่ายไฟ:  AC380V, 50Hz, สามเฟสสี่สาย, ความผันผวนของแรงดันไฟฟ้า ±10%

2.  การใช้พลังงาน:  สูงสุด 13 กิโลวัตต์การใช้พลังงานโดยทั่วไปประมาณ 3.5 กิโลวัตต์ (ที่อุณหภูมิคงที่ 1,000 มิลลิแอมป์)

3.  อากาศอัด:  0.6–0.8MPa ความผันผวน ±1% (อากาศสะอาดที่ผ่านการกรอง ปราศจากน้ำมัน และปรับสมดุล)

4.  ข้อมูลจำเพาะอุปกรณ์:

น้ำหนัก:  ~1.2 ตัน

ขนาด :  กว้าง 2.04ม. × ลึก 0.8ม. × สูง 1.9ม.  (รวมกระบอกสูบ :  2.3ม. )

สี: สีเทาอ่อน หรือตามที่ลูกค้าระบุ

5.  สิ่งแวดล้อม:

อุณหภูมิ:  0–45℃

RH:  30%–75%RH ให้แน่ใจว่าแห้ง มีการระบายอากาศ ปราศจากกรด/ด่าง

การต่อลงดิน:  การต่อลงดินป้องกัน

V. อุปกรณ์จัดส่ง (ต่อหน่วย)
