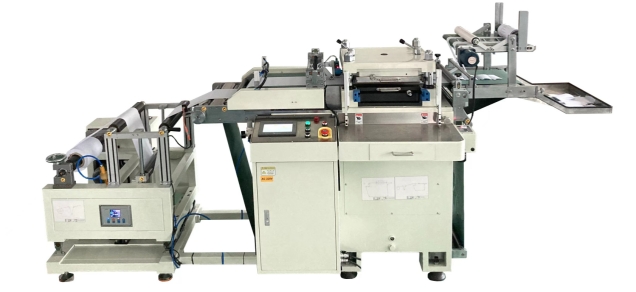

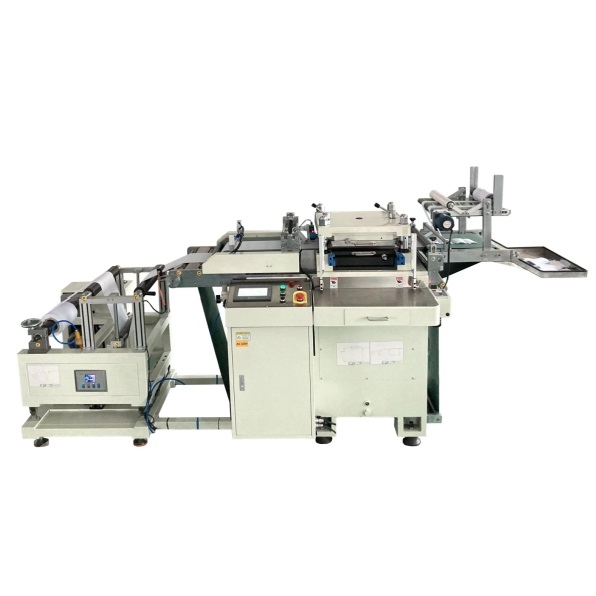

เครื่องตัดเซลล์แบบถุงม้วนอัตโนมัติสำหรับการตัดอิเล็กโทรด

ภาพรวมฟังก์ชั่น

1. อุปกรณ์นี้เหมาะสำหรับการตัดอิเล็กโทรดแบตเตอรี่ลิเธียมแบบอัตโนมัติ

1.2 กระบวนการดำเนินงาน:

วัสดุม้วนของชิ้นส่วนเสาถูกควบคุมโดยมอเตอร์ความถี่แปรผัน หลังจากลูกกลิ้งลอยปรับแรงตึงและกลไกการแก้ไขที่แม่นยำ สายพานลำเลียงแบบหมุนเวียนของกระดาษสาลีไฮแลนด์ที่ขับเคลื่อนด้วยมอเตอร์เซอร์โวจะถูกส่งไปยังเครื่องตัดแบบไดคัท หลังจากการตัดแบบไดคัท วัสดุขอบจะถูกรวบรวมโดยกลไกรับวัสดุขอบ และชิ้นส่วนเสาจะไหลเข้าสู่ถาดโดยอัตโนมัติ

1.3 กระบวนการดำเนินการ:

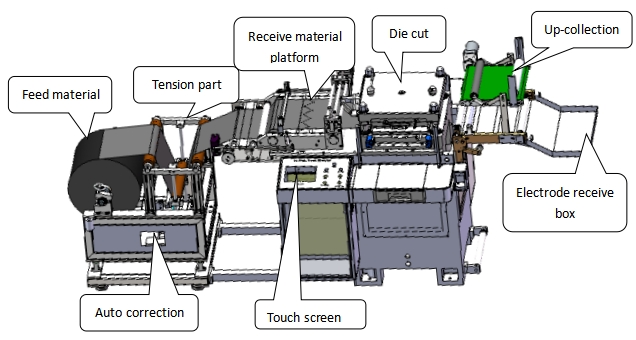

การคลายอัตโนมัติ → การแก้ไขการคลาย → การจัดเก็บความตึงและวัสดุ → แพลตฟอร์มการรับ → ชิ้นส่วนที่ตัดด้วยแม่พิมพ์ → การรวบรวมขึ้น → วางลงในกล่องรับโดยอัตโนมัติ

พารามิเตอร์ทางเทคนิค

1. ขนาดวัสดุเข้า: ≤ ความกว้าง 300, เส้นผ่านศูนย์กลาง ≤ ￠400;

2. อุปกรณ์สามารถผลิตผลิตภัณฑ์ที่มีช่วงข้อมูลจำเพาะ: 300X300

3. ความหนาของวัสดุขาเข้า: 20-180um

4. อัตราคุณภาพของผลิตภัณฑ์อุปกรณ์: ≥98%

5. ความเร็วในการผลิตอุปกรณ์: 30-40 ครั้ง/นาที

6. อัตราความล้มเหลวของอุปกรณ์: ≤5% (เกิดจากความล้มเหลวของอุปกรณ์เท่านั้น);

7. ความแม่นยำในการเจาะ ≤0.1 มม., ครีบ ≤0.015 มม.

8. อุปกรณ์ไฟฟ้า: แรงดันไฟฟ้า AC220±10%, กำลังไฟ ≤4.5KW

9. อากาศอัด: ≥0.6MPa;

10. น้ำหนัก: 2.0T

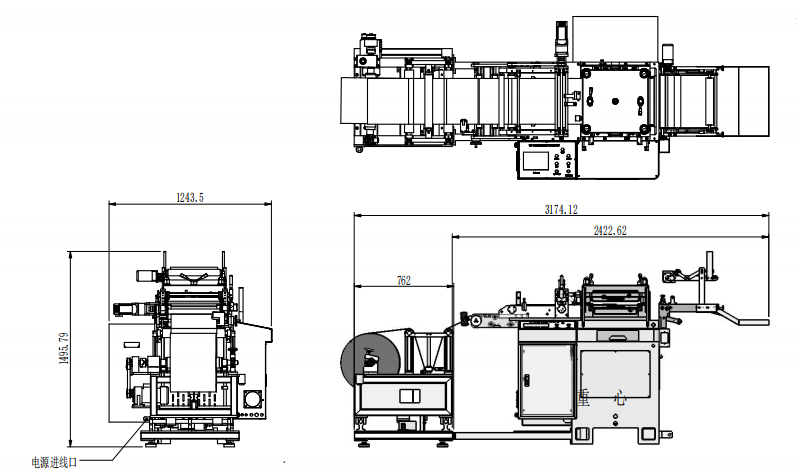

11. ขนาด: 3200*1250*1500มม. (ยาว x กว้าง x สูง)

ประสิทธิภาพของกระบวนการ

1. มอเตอร์ความถี่แปรผันและโพเทนชิออมิเตอร์ตรวจจับตำแหน่งที่ปรับความเร็วได้อัจฉริยะ

2. ใช้กลไกลูกกลิ้งลอยเพื่อรักษาความตึงของแผ่นเสาให้เหมาะสม

3. กลไกการแก้ไขเซอร์โวแม่นยำ พร้อมเซ็นเซอร์แก้ไข เพื่อให้ได้การแก้ไขการควบคุมวงปิดแม่นยำสูง

4. ลูกกลิ้งป้อนเป็นลูกกลิ้งยาง Baodingqing ขับเคลื่อนด้วยมอเตอร์เซอร์โวและตัวลดความลับ ป้อนได้อย่างแม่นยำ

5. ฐานเครื่องตัดแบบความเร็วสูงที่นั่งเดี่ยว ปรับปรุงความสามารถในการผลิต

6. การควบคุมโปรแกรม PLC หน้าจอสัมผัสสามารถตั้งค่าความแม่นยำของขั้นตอนและพารามิเตอร์การตัดแม่พิมพ์ได้

7. กลไกการรับขอบแบบดึงสายพานที่เป็นเอกลักษณ์ รับขอบได้เรียบและเนียน ป้อนต่อเนื่อง

8. ระดับล่างของแพลตฟอร์มการตัดแม่พิมพ์ได้รับการควบคุมโดยมอเตอร์สเต็ปเปอร์ ซึ่งสามารถปรับการเคลื่อนที่ของขั้นบันไดในแต่ละระดับการขึ้นหรือลงบนหน้าจอสัมผัสได้ด้วยตนเอง

การกำหนดค่าส่วนประกอบหลัก

1. ชิ้นส่วนเครื่องกล:

l กลไกการคลายและแก้ไข:

โครงหลักทาสี Fangtong มอเตอร์แปลงความถี่ แกนผลักเซอร์โว พื้นผิวสีน้ำตาลพร้อมลูกกลิ้งดูราลูมิน และชิ้นส่วนโลหะชุบโครเมียมอื่นๆ ชิ้นส่วนอลูมิเนียม

l กลไกการกลิ้งไป ข้างหน้า:

ชิ้นส่วนโลหะชุบโครเมียม ลูกกลิ้งโลหะชุบโครเมียม

l กลไกการป้อนลูกกลิ้ง:

ฐานโลหะชุบโครเมียม มอเตอร์เซอร์โว ตัวลดดาวเคราะห์ ลูกกลิ้งยางหัวล้าน กระบอกกดเชื่อมต่อ แพลตฟอร์มสแตนเลสเชื่อมต่อ

l กลไกการตัดแบบไดคัท:

โครงหล่อ, ระบบส่งกำลังโลหะ, ชิ้นส่วนที่เคลื่อนไหว

l กลไกการตัดแต่ง:

มอเตอร์ควบคุมความเร็ว ลูกกลิ้งโลหะชุบโครเมียม แผ่นด้านข้างโลหะผสมอลูมิเนียม สายพานลำเลียงกระดาษข้าวบาร์เลย์ไฮแลนด์

รายการอุปกรณ์เสริมอุปกรณ์หลัก

5.1 รายการส่วนประกอบหลัก:

การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป

1. สีที่ปรากฏของอุปกรณ์: จานสีที่ลูกค้าจัดเตรียมไว้

2. เสียงรบกวนของอุปกรณ์ ≤60 db

3. อุปกรณ์ดังกล่าวเป็นไปตามมาตรฐานความปลอดภัยแห่งชาติสำหรับอุปกรณ์เครื่องกลและไฟฟ้า และไม่มีอันตรายด้านความปลอดภัยที่เห็นได้ชัดหรืออาจเกิดขึ้นได้จากการออกแบบ

4. มีคู่มือการใช้งานและคู่มือการบำรุงรักษาอุปกรณ์เป็นภาษาจีนรวมอยู่ด้วย

5. การจัดส่งแผนผังควบคุมไฟฟ้าของเครื่องจักร แผนผังควบคุมลม คำแนะนำชิ้นส่วนที่สั่งซื้อ และเอกสารอื่นๆ แบบสุ่ม

6. จัดทำรายการและภาพวาดของชิ้นส่วนแต่ละชิ้นเพื่อทดแทน

7. จัดทำรายการชิ้นส่วนที่สึกหรอ รวมทั้งชื่อ จำนวนหน่วย ข้อมูลจำเพาะหรือภาพวาด ยี่ห้อ อายุการใช้งานโดยประมาณ และข้อมูลอื่นๆ
