เครื่องปิดผนึกความร้อนด้านบนและด้านข้างแบบหมุนสี่สถานีอัตโนมัติสำหรับเซลล์ถุง

เหมาะสำหรับการปิดผนึกด้วยความร้อนทั้งด้านบนและด้านข้างของเซลล์ถุง

ขั้นตอนการทำงาน: แคลมป์สี่ตัวถูกจัดเรียงอย่างสมมาตรบนแท่นหมุน และแบตเตอรี่จะถูกบรรจุลงในแคลมป์ด้วยมือ ณ ตำแหน่งบรรจุ ซึ่งจะส่งผ่านไปยังแท่นหมุนเป็นระยะ อยู่ในตำแหน่งบรรจุ - ตำแหน่งปิดผนึกด้านบน - ตำแหน่งปิดผนึกด้านข้าง - ตำแหน่งปิดผนึกตามลำดับ ปิดผนึกด้านบนและด้านข้างในตำแหน่งที่สอดคล้องกัน นำออกด้วยมือ ณ ตำแหน่งปิดผนึก และดำเนินการปิดผนึกด้านบนและด้านข้างให้เสร็จสมบูรณ์

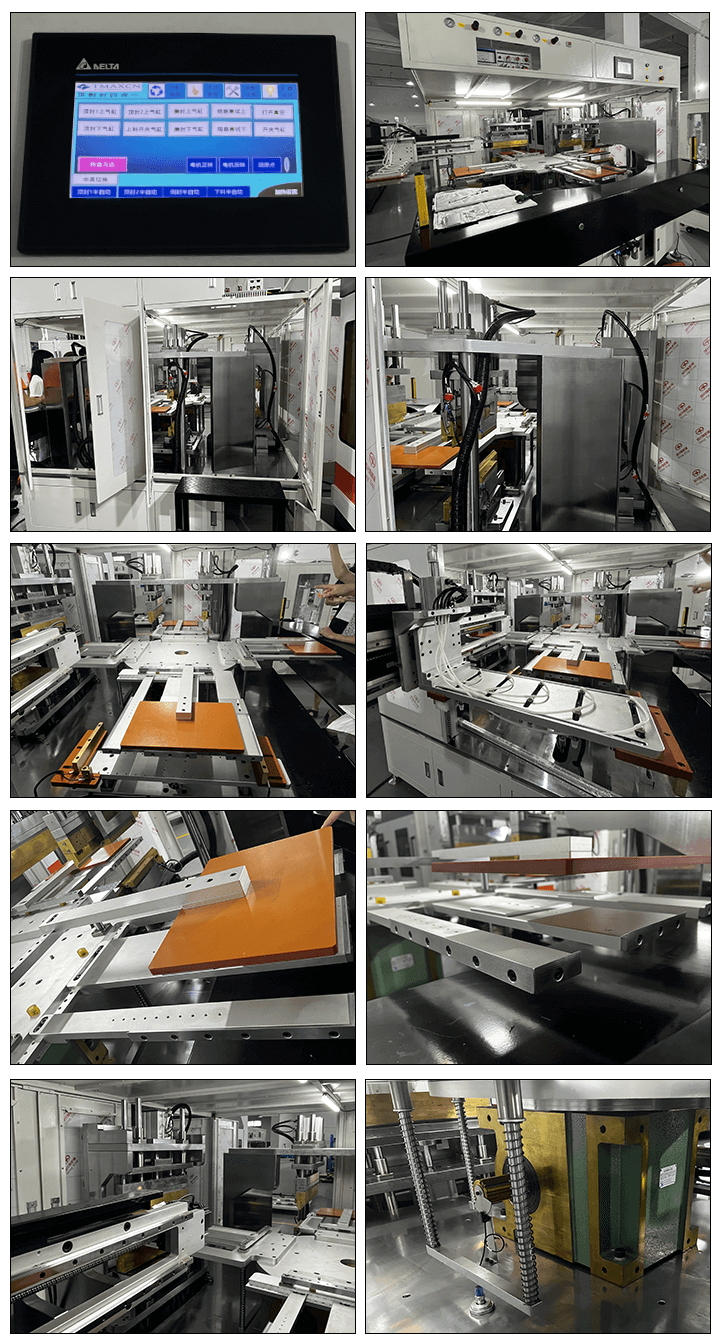

โครงสร้างเครื่องจักร

กลไกการป้อนอาหารโต๊ะหมุน:  มีโต๊ะหมุน 4 ตำแหน่ง (อลูมิเนียม), ไดรฟ์มอเตอร์เบรก, ตัวแบ่งแคมเท่ากัน 4 ตัว

โครงสร้างการปิดผนึกด้านบน: ชุดอุปกรณ์ปิดผนึกด้านบนและด้านล่าง 1 ชุด, กระบอกลม, ไกด์โพสต์, ท่อความร้อนทองแดง, หัว, ควบคุมอุณหภูมิอิสระ

โครงสร้างซีลด้านข้าง: ชุดซีลด้านบนและด้านล่าง 1 ชุด, กระบอกลม, ไกด์โพสต์, ท่อความร้อนทองแดง, หัว, ควบคุมอุณหภูมิอิสระ

โครงสร้างแผ่นฐานหัวด้านบน:  แผ่นเหล็กชุบโครเมียม

ข้อมูลจำเพาะ

แหล่งจ่ายไฟ	220V/50Hz
พลัง	1 กิโลวัตต์
อากาศอัด	≥ 0.6 เมกะปาสคาล
แบบฟอร์มแท่นหมุน	สถานีงาน4 แห่ง
ความแม่นยำในการป้อนของโต๊ะหมุน	± 0.05 มม.
ข้อมูลจำเพาะที่ใช้ได้	การปิดผนึกด้านบน≤ 200มม. (รวมขนาดของถุงลมนิรภัย) การปิดผนึกด้านข้าง≤ 200 มม. ความยาวการปิดผนึก:  210 มม.
ความกว้างของหัวปิดผนึก	5มม. (ปรับแต่งได้)
อุณหภูมิการปิดผนึก	Rt ~260 ℃  ปรับได้ ความแม่นยำในการควบคุม:  ± 2 ℃
เวลาการปิดผนึก	ปรับได้ 0-10  วินาที
ความจุอุปกรณ์	200-400EA/H (ขึ้นอยู่กับความชำนาญของผู้ปฏิบัติงาน)
ระบบสัญญาณเตือนภัย	อุณหภูมิต่ำ, ฟังก์ชั่นปลุกสูง; ไม่มีการรั่วไหลหรือการหุ้มแบตเตอรี่ซ้ำๆ
การป้องกัน	ติดตั้งระบบป้องกันความปลอดภัยด้วยม่านแสงและระบบป้องกันสวิตช์ประตูหลัง
ระบบควบคุม	ใช้ PLC เพื่อควบคุมอัตโนมัติ หน้าจอสัมผัสเพื่อสนทนาระหว่างคนกับเครื่องจักร การตั้งค่าการทำงานที่สะดวก คู่มือการใช้งานที่สมบูรณ์และครบครัน ฟังก์ชันการทำงานอัตโนมัติ ฟังก์ชันแจ้งเตือนข้อผิดพลาด ฟังก์ชันสถิติเอาท์พุต
น้ำหนักเครื่อง	450 กก.
ขนาดเครื่องจักร	ยาว 880 มม. * กว้าง 870 มม. * สูง 1500  มม.
