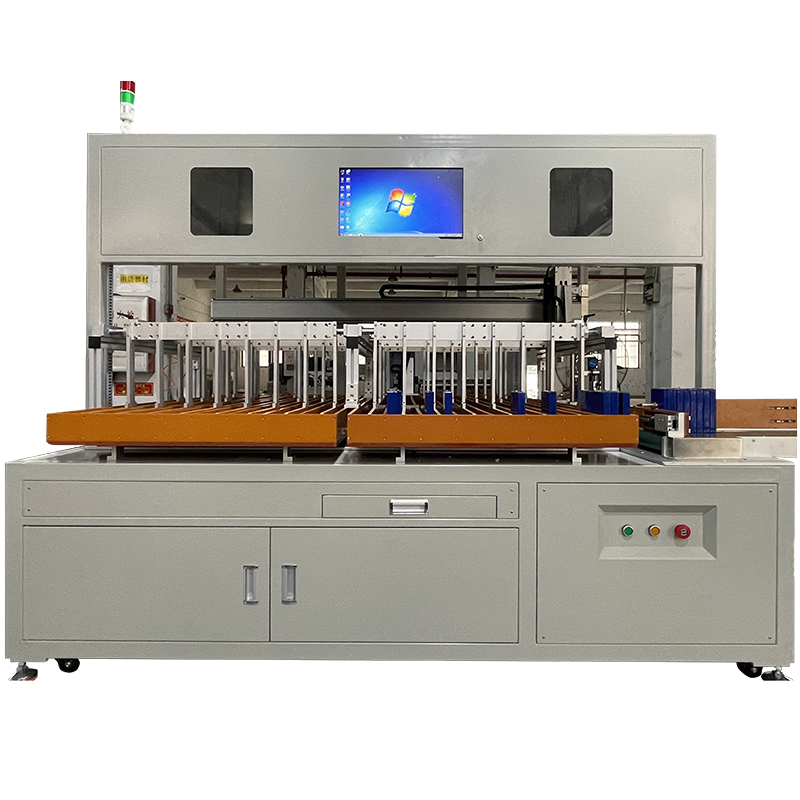

เครื่องคัดแยกเซลล์แบบปริซึมสี่เหลี่ยมอัตโนมัติ 8 ช่อง พร้อมตัวเลือกแบตเตอรี่
I. ลักษณะการทำงานของอุปกรณ์:
*อุปกรณ์ดังกล่าวประกอบด้วยคอมพิวเตอร์แบรนด์ ระบบซอฟต์แวร์ เครื่องมือวัดความต้านทานภายในแรงดันไฟฟ้าที่แม่นยำ กลไกการสแกนโค้ด อุปกรณ์โหลดแบทช์ การจัดระดับแมนิพิวเลเตอร์อัตโนมัติ การตัดอัตโนมัติ และอุปกรณ์อื่นๆ
* แบตเตอรี่จะถูกจัดระดับและจัดกลุ่มอย่างแม่นยำตามพารามิเตอร์ประสิทธิภาพต่างๆ ตามความต้านทานภายในกระแสสลับ แรงดันไฟฟ้าวงจรเปิด และพารามิเตอร์อื่นๆ ของแบตเตอรี่ลิเธียม จำนวนคู่สูงสุดที่จัดระดับได้ในแต่ละครั้งคือ 8 คู่ ซึ่งช่วยปรับปรุงความสม่ำเสมอของคุณภาพแบตเตอรี่แบบแพ็คและประสิทธิภาพของเซลล์แบบคู่
*เครื่องวัดความต้านทานภายในความแม่นยำสูง BT3562A ในตัวสามารถวัดค่าความต้านทานภายในกระแสสลับและแรงดันไฟฟ้าวงจรเปิดได้โดยอัตโนมัติ กระบวนการคัดแยกจะถูกควบคุมโดยอัตโนมัติ ใช้งานง่าย ไม่ต้องลงมือปฏิบัติด้วยตนเอง ช่วยให้มั่นใจได้ถึงความแม่นยำของพารามิเตอร์การทดสอบและความน่าเชื่อถือของกระบวนการจับคู่ อีกทั้งยังช่วยปรับปรุงและรับประกันประสิทธิภาพและคุณภาพของผลิตภัณฑ์บรรจุภัณฑ์
* ระบบควบคุมอัตโนมัติระดับสูง การทำงานที่เรียบง่าย การป้อนวัสดุผ่านช่องบรรจุ การทำงานที่เรียบง่าย สามารถทดสอบและประกอบแกนไฟฟ้าได้ประมาณ 600 แกนต่อชั่วโมง ซึ่งสามารถปรับปรุงประสิทธิภาพการผลิตและลดต้นทุนการผลิตได้อย่างมีประสิทธิภาพ
*ข้อมูลประสิทธิภาพของแกนไฟฟ้าที่ทดสอบโดยระบบจะถูกจัดการโดยฐานข้อมูล ซึ่งจะถูกเก็บไว้เป็นเวลานานและมีการตรวจสอบย้อนกลับได้อย่างมีประสิทธิภาพ ร่วมมือกับฟังก์ชันการวิเคราะห์ข้อมูลของซอฟต์แวร์เพื่อติดตามและวิเคราะห์ประสิทธิภาพและคุณภาพของผลิตภัณฑ์ในระยะยาว เพื่อเป็นแนวทางในการปรับปรุงสูตรวิจัยและพัฒนาและกระบวนการผลิต
*คอมพิวเตอร์ควบคุมอุตสาหกรรมจะรวบรวมข้อมูลและสร้างกราฟเส้นโค้งและกราฟแท่งโดยอัตโนมัติ ระบบมีฟังก์ชันฐานข้อมูลที่สามารถติดตามและส่งออกข้อมูลย้อนหลังได้
II. ข้อกำหนดแบตเตอรี่ที่ใช้ได้และข้อกำหนดวัสดุขาเข้า
1. สี่เหลี่ยม 50 * 160 * 118, 36 * 130 * 200, 30 * 130 * 200 แบตเตอรี่;
2.ขั้วบวกและขั้วลบสะอาดและไม่มีสิ่งสกปรก
III. คำอธิบายพารามิเตอร์ทางเทคนิคของอุปกรณ์:
*แหล่งจ่ายไฟ: 220V, 0.5KW.
*แหล่งอากาศ: 0.5 ～ 0.6 Mpa (อากาศแห้ง)
*ประสิทธิภาพการแยก: ≥ 10PPM
*อัตราคุณสมบัติของผลิตภัณฑ์: ≥ 99%
*อัตราสแตนด์บาย: ≥ 95%
*อัตราการคัดแยกที่มีคุณสมบัติ: ≥ 98%
*ความแม่นยำในการเรียงลำดับ: 99.9%
*การทดสอบรอง: ความเบี่ยงเบนของแรงดันไฟฟ้าของเฟืองขอบ ± 0.1mV, ความเบี่ยงเบนของความต้านทาน ภายใน± 0.05m Ω
*พารามิเตอร์การเรียงลำดับ: แรงดันไฟฟ้าวงจรเปิด, ความต้านทานภายใน AC
*เครื่องมือ: เครื่องทดสอบความต้านทานภายในแรงดันไฟฟ้าที่มีความแม่นยำ
*น้ำหนักอุปกรณ์: ≥ 300กก.
*ขนาดรวม : 1600 (ยาว) × 1600 กว้าง × 1700 (สูง) มม.
IV. อุปกรณ์ประกอบด้วยโมดูลต่อไปนี้:
*รุ่น: ระบบการจัดเรียงทดสอบ TMAX- YC-FXJ08-F ซึ่งสามารถทำการทดสอบและจับคู่การจัดเรียงแรงดันไฟฟ้าวงจรเปิดแบบธรรมดาและความต้านทานภายในกระแสสลับได้
*ติดตั้งเครื่องวัดความต้านทานภายใน HIOKI BT3562Aหนึ่งชุด ทุกวันเพื่อทดสอบความต้านทานภายใน AC และแรงดันไฟฟ้าวงจรเปิด

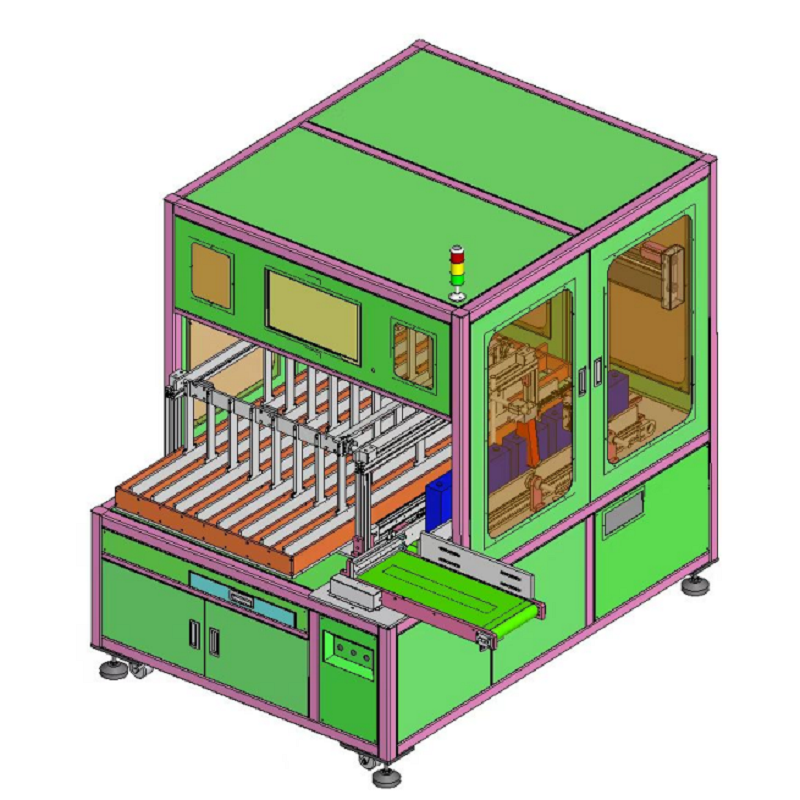

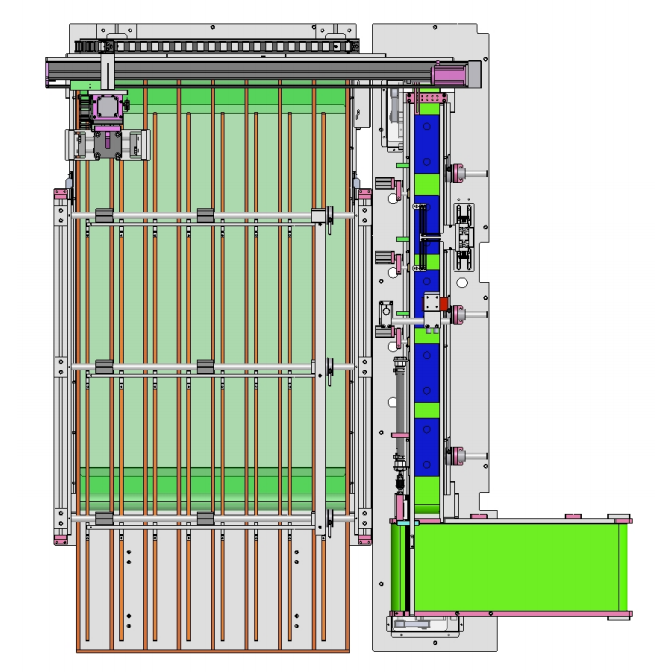

V. การจัดวางอุปกรณ์ :
VI. รายการการกำหนดค่าอุปกรณ์:
หมายเลขชุด | การกำหนดค่า | ยี่ห้อ |
1 | กระบอกสูบ | แอร์แทค |
2 | โซลินอยด์วาล์ว | แอร์แทค |
3 | รางนำเชิงเส้น | ไฮวิน |
4 | รีเลย์ | ออมรอน |
5 | การ์ดควบคุมการเคลื่อนไหว | หน่วยข่าวกรองเร็กเซย์ |
6 | เซ็นเซอร์ | เจียชุน |
7 | โฮสต์คอมพิวเตอร์ | เยียนเยว่ ไอพีซี |
8 | เครื่องมือทดสอบ | ฮิโอกิ BT3562A |
9 | ระบบซอฟต์แวร์ | ระบบทดสอบและแยกแบตเตอรี่อัตโนมัติ |
VII. ข้อกำหนดอื่น ๆ :
หัววัดเป็นชิ้นส่วนที่สึกหรอและมีสปริง อายุการใช้งานขึ้นอยู่กับความถี่ในการทดสอบ หากความถี่ในการทดสอบสูงมาก โดยทั่วไปแนะนำให้ลูกค้าเปลี่ยนหัววัดภายใน 30 วัน และประเมินตามการใช้งานเฉพาะ หัววัดใช้งานง่ายและสะดวกกว่า ใช้เวลาเพียง 3-5 นาที ในขณะเดียวกัน บริษัทของเราจะจัดส่งชิ้นส่วนที่เปราะบางบางส่วนให้กับบริษัทผู้ใช้
