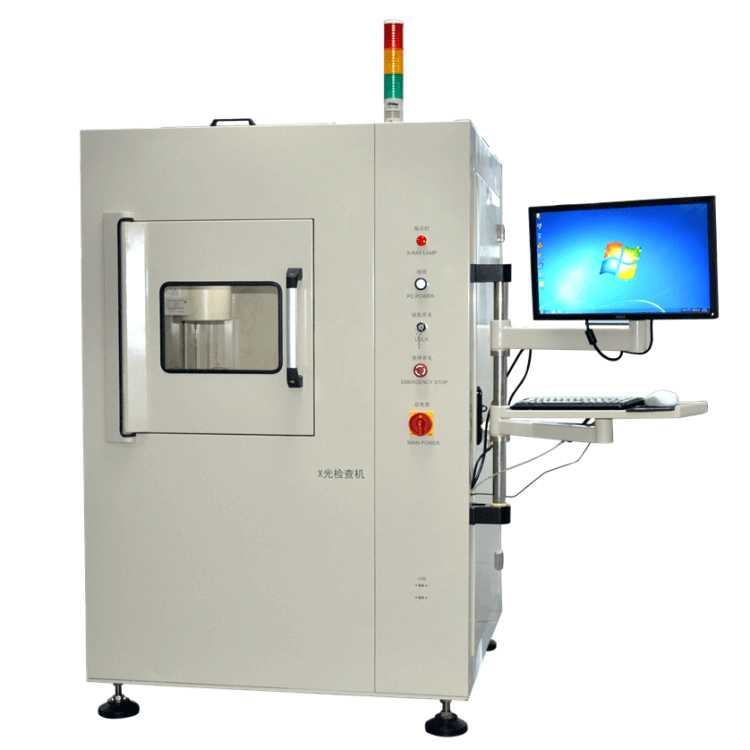

อุปกรณ์ทดสอบรังสีเอกซ์สำหรับการตรวจจับข้อบกพร่องภายในสำหรับอุตสาหกรรมแบตเตอรี่
Ⅰ 、อุปกรณ์ Iบทนำ：
1.1พื้นที่การใช้งาน：
อุปกรณ์นี้ใช้หลักๆ แล้วสำหรับการสังเกตข้อบกพร่องภายในของผลิตภัณฑ์ในอุตสาหกรรมแบตเตอรี่ การผลิตชิ้นส่วนเซมิคอนดักเตอร์ การประมวลผลผลิตภัณฑ์อิเล็กทรอนิกส์ สารตั้งต้นที่เป็นของแข็ง บรรจุภัณฑ์ผลิตภัณฑ์อิเล็กทรอนิกส์ แหล่งจ่ายไฟ และอุตสาหกรรมอื่นๆ
1.2 บทนำเกี่ยวกับฟังก์ชันและหลักการของอุปกรณ์:
อุปกรณ์จะปล่อยรังสีเอกซ์ผ่านเครื่องกำเนิดรังสีเอกซ์และทะลุผ่านภายในวัตถุที่ทดสอบ เครื่องขยายภาพจะรับรังสีเอกซ์และถ่ายภาพและภาพถ่าย ข้อบกพร่องของวัตถุที่ทดสอบจะถูกตรวจสอบด้วยตนเองตามภาพ
Ⅱ 、พารามิเตอร์หลัก:
รายการ | รายละเอียด |
แรงดันเอ็กซ์เรย์ | สูงสุด 90 กิโลโวลต์ |
กระแสเอกซเรย์ | สูงสุด 200uA (ค่าจำกัดซอฟต์แวร์: สูงสุด: 89uA ) |
ระยะเวลารับประกันหลอดเอกซเรย์ | ระยะเวลารับประกันสะสม≥ 6,000 ชม. |
เครื่องเพิ่มความเข้มของภาพ | เครื่องเพิ่มความเข้มภาพขนาด 4 นิ้ว |
ความละเอียดของระบบภาพ | 75/110 ลิตร/ซม. |
ระยะเวลารับประกันบูสเตอร์ | ระยะเวลารับประกันสะสม≥ 6,000 ชม. |
จำนวนระบบถ่ายภาพ | 1 ชุด |
ซีซีดีเอ็กซ์ | ≥1.3 ล้านพิกเซล |
ความแม่นยำในการทดสอบซ้ำ | ±0.06 มม. (การวัดแผ่นมาตรฐาน) |
อัตราการใช้อุปกรณ์ | ≥98% |
ขนาดเวที | 510มม. x 460มม. |
ระยะการตรวจจับที่มีประสิทธิภาพ | 450มม.X410มม. |
การรั่วไหลของรังสี X | ≤1.0 μSV/h ( ต้องใช้เครื่องทดสอบปริมาณรังสีที่ได้รับการรับรองจากบุคคลที่สาม) |
การกำหนดค่าคอมพิวเตอร์ | Advantech โปรเซสเซอร์ i5 หน่วยความจำ 4G ฮาร์ดดิสก์ 1TB หน้าจอ 21.5 นิ้ว |
วิธีการตรวจจับ: | โหมดการวัดแบบออฟไลน์ การนำทางอัตโนมัติ การสังเกตด้วยตนเอง และการตัดสินด้วยตนเอง |

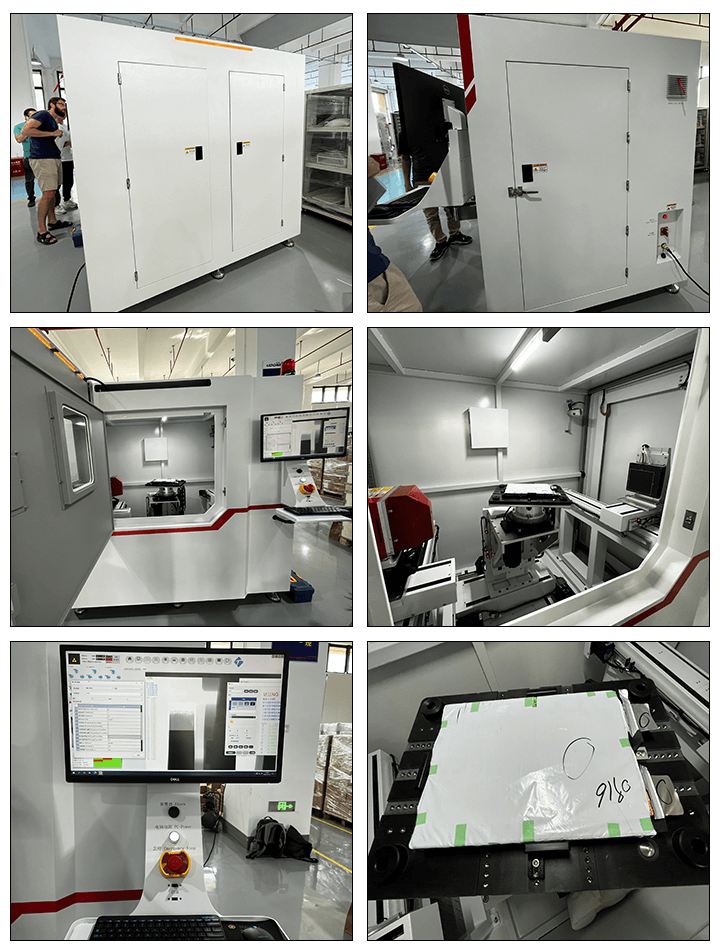

Ⅲ 、คำอธิบายส่วนประกอบอุปกรณ์：
3.1 เครื่องกำเนิดและควบคุมรังสีเอกซ์ไมโครโฟกัส; ；
3.2 ระบบถ่ายภาพตรวจจับรังสีเอกซ์;
3.3 กล่องป้องกันรังสีเอกซ์;
3.4 ระบบควบคุมไฟฟ้า ;
3.5 การควบคุมเครื่องพีซีและการประมวลผลภาพ;
3.6 อุปกรณ์ป้องกันการปิดเครื่องอัตโนมัติ
3.7 ไฟเตือนสถานะอุปกรณ์สามสี
3.8 อุปกรณ์ควบคุมการเหนี่ยวนำด้วยแสง
3.9 แผ่นโลหะและหน้าต่างมุมมองของเครื่องจักรทั้งหมดถูกฝังด้วยแผ่นตะกั่วเพื่อให้แน่ใจว่าปลอดภัยจากรังสีและป้องกันการรั่วไหลของรังสี
3.10 อุปกรณ์นำทาง;

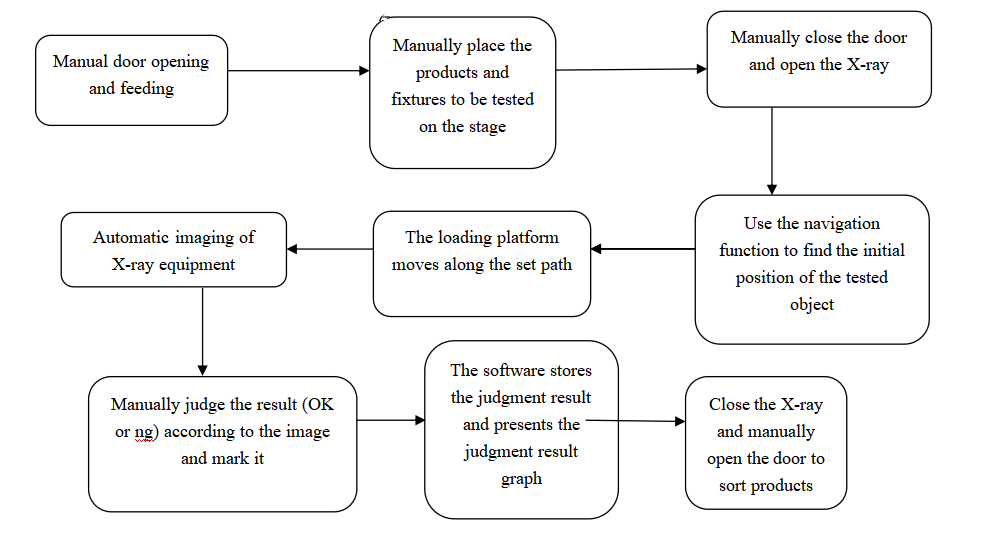

Ⅳ 、ข้อกำหนดกระบวนการดำเนินงานกระบวนการ：
Ⅴ 、การกำหนดค่าทั่วไปและมาตรฐานของอุปกรณ์：
5.1 สีลักษณะอุปกรณ์: สีเทาอุ่น 1C (หรือขึ้นอยู่กับแผ่นสีของลูกค้า)
5.2 วัดห่างจากอุปกรณ์ 1 เมตร (ตำแหน่งการทำงาน) เสียงรบกวนของอุปกรณ์คือ ≤ 75db
5.3 อุปกรณ์ดังกล่าวเป็นไปตามมาตรฐานความปลอดภัยของอุปกรณ์ไฟฟ้าเครื่องกลของประเทศจีน
5.4ขนาด： ยาว 1200 มม. × กว้าง1100 ม ม. × สูง183 0 มม. ( ขนาดที่ระบุต้องขึ้นอยู่กับวัตถุจริง)
5.5น้ำหนักรวม: 760กก.
5.6 อุณหภูมิแวดล้อม : 2 5 ±3 ℃
5.7ความชื้นโดยรอบ: ≤ 60% RH (ไม่มีการควบแน่น)
5.8กำลังไฟ： 2.5 กิโลวัตต์
