เครื่องเชื่อมอัลตราโซนิกแบบกึ่งอัตโนมัติ

1 、ภาพรวมอุปกรณ์

    1. การใช้อุปกรณ์: เหมาะสำหรับการเชื่อมระหว่างแผ่นบวกและแผ่นฟอยล์อลูมิเนียมของแบตเตอรี่ปริซึม และการเชื่อมระหว่างแผ่นแคโทดิกและแผ่นฟอยล์อลูมิเนียม

2. ประสิทธิภาพการผลิต: ประมาณ 25ppm (ขึ้นอยู่กับความชำนาญในการทำงานด้วยมือและจำนวนชั้นหู)

3.ขอบเขตการใช้งาน:

ส.น.	ชื่อ	ข้อมูลจำเพาะ
1	วัสดุของพื้นผิว (แผ่นบวก)	ฟอยล์อลูมิเนียม
2	ความหนาของวัสดุรองรับ (แผ่นบวก)	0.09-0.015 มม.
3	วัสดุ ปะเก็น (  แถบ บวก )	แท็บอลูมิเนียม
4	ความหนาของปะเก็น ( แถบ บวก )	0.2
5	จำนวนแผ่นเคลือบสูงสุด	10-50 ชั้น



4.ขนาดอุปกรณ์:

1) ขนาดเครื่องกำเนิดไฟฟ้า: ประมาณ 520×410×170mm (ยาว × กว้าง× สูงแปด )

2) ขนาดหัว: ประมาณ 480×200×480มม.(ยาว × กว้าง× สูงแปด )

2. น้ำหนักอ้างอิงของอุปกรณ์: ประมาณ 60กก.

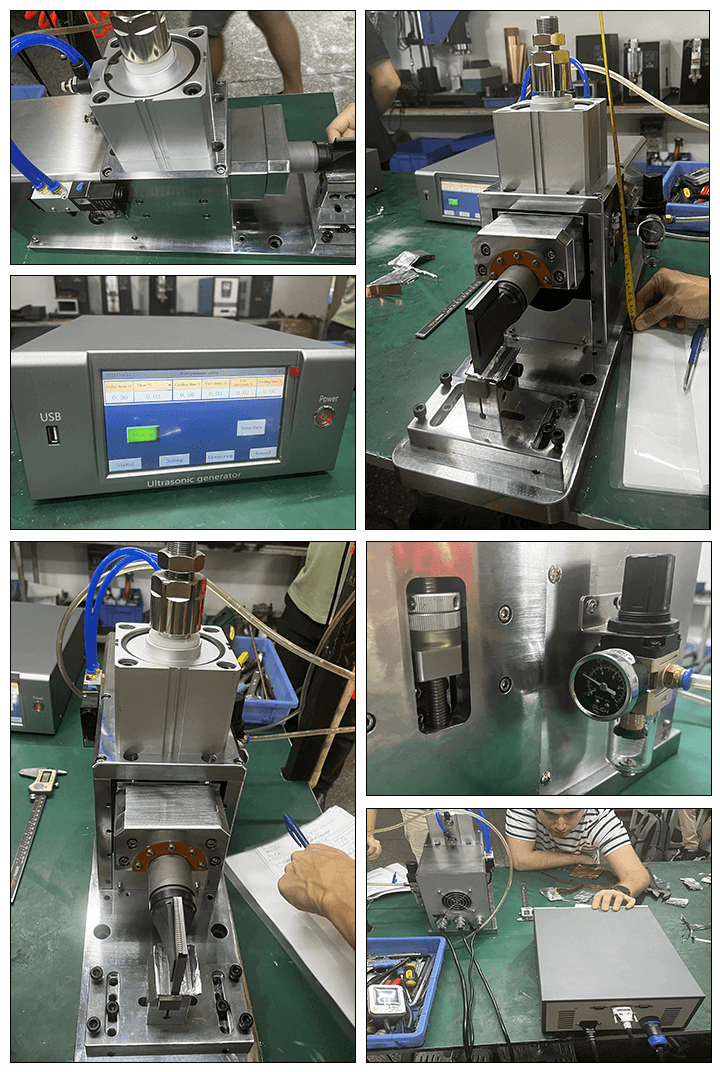

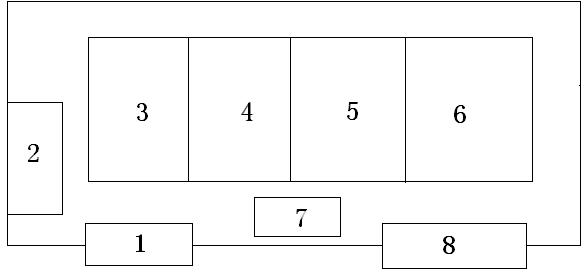

2 、แผนผังโครงสร้างอุปกรณ์

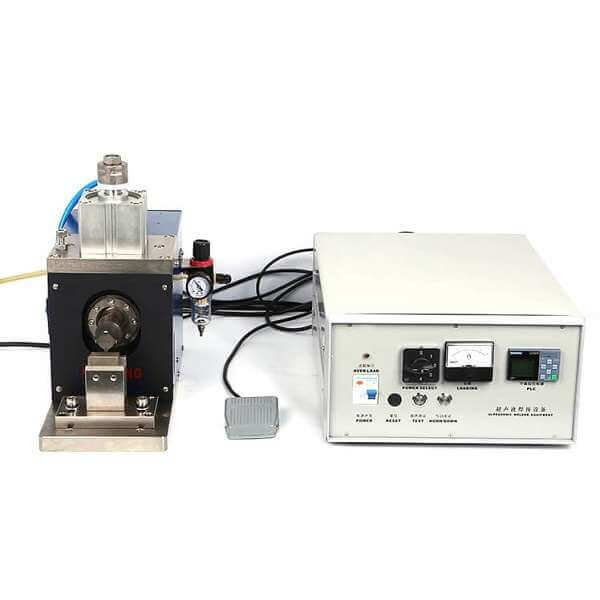

ภาพวาดลักษณะภายนอก (เพื่อการอ้างอิงเท่านั้น)

3 、ฟังก์ชั่นและคำอธิบายอุปกรณ์

1. ส่วนวงจร (ฟังก์ชันและโหมดการใช้งาน)

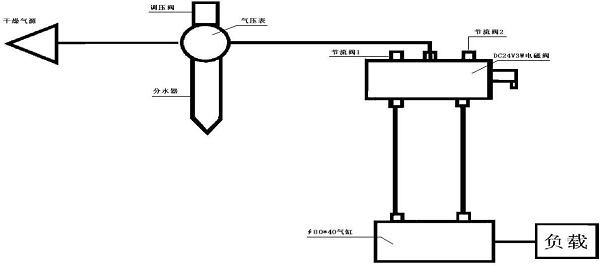

1.  ชิ้นส่วนนิวเมติกส์

2.  อุปกรณ์กำหนดตำแหน่งเครื่องมือ

1)แพลตฟอร์มทำจากเบกาไลต์

2)  เมื่อเชื่อมแถบบวกหรือลบ ให้เปลี่ยนอุปกรณ์กำหนดตำแหน่ง รวมถึงหัวเชื่อม และปรับพารามิเตอร์

4、ประสิทธิภาพของกระบวนการ

  1. หลักการของอุปกรณ์คือตัวแปลงสัญญาณจะแปลงสัญญาณการสั่นกำลังสูงอัลตราโซนิกเป็นพลังงานกลที่มีความถี่ที่สอดคล้องกัน ซึ่งจะถูกนำไปใช้กับอินเทอร์เฟซของแผ่นโลหะที่จะเชื่อม เพื่อให้รอยต่อของแผ่นโลหะสามารถสร้างความร้อนได้ทันที จากนั้นอนุภาคในโครงตาข่ายโลหะก็สามารถเริ่มทำงานได้ เพื่อให้โมเลกุลที่รอยต่อของแผ่นโลหะสามารถทะลุผ่านกันและเชื่อมเข้าด้วยกันเพื่อเสร็จสิ้นการเชื่อม

2. ใช้เทคโนโลยีวงจรกระแสคงที่และแรงดันคงที่ขั้นสูง และแอมพลิจูดอัลตราโซนิกสามารถปรับได้อย่างต่อเนื่อง

3. นำระบบควบคุมแชสซีไอซีอัจฉริยะมาใช้ร่วมกับฟังก์ชันอัลตราโซนิกรอง ระบบนี้มีฟังก์ชันการทดสอบตัวเองเมื่อเปิดเครื่อง การแบ่งส่วนอัจฉริยะของคู่การสั่นสะเทือน การติดตามอัตโนมัติ และการส่งสัญญาณบนคอมพิวเตอร์

4. โครงสร้างเชิงกลของหัวเครื่องใช้โครงสร้างรางนำทาง x ของเยอรมัน ซึ่งมีความแม่นยำสูง

5. มีระบบป้องกันแรงดันไฟฟ้า (ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟคือ 220V ~ 250V); กำลังไฟฟ้าขาออกและความถี่ในการทำงานของเครื่องจักรจะไม่ได้รับผลกระทบในช่วงแรงดันไฟฟ้าคงที่อัตโนมัติ

6. มีระบบป้องกันการโอเวอร์โหลด

7. มีระบบป้องกันกระแสไฟเกิน

8. มีการชดเชยอัตโนมัติสำหรับความถี่แหล่งจ่ายไฟที่ไม่เสถียร

9. พร้อมสัญญาณตอบรับการป้องกันการโอเวอร์โหลดจากการเชื่อม

10. การติดตามและอัพโหลดข้อมูลคอมพิวเตอร์

11. ระบบไอซีอัจฉริยะ: วงจรดิจิทัลชิปอัจฉริยะ ระบบประมวลผลกลางแบบบูรณาการความหนาแน่นสูง การควบคุมการสุ่มตัวอย่างระดับมิลลิวินาที

12. การแบ่งส่วนอัจฉริยะและการติดตามแอมพลิจูดอัตโนมัติ สามารถตั้งค่าแอมพลิจูดได้ตั้งแต่ 1% ถึง 100% ภายใน 0-1000ms เพื่อปรับให้เข้ากับกระบวนการเชื่อมที่แตกต่างกัน

13. ระบบไม่จำเป็นต้องปรับเทียบใหม่หลังจากการทดสอบตัวเอง การค้นหาความถี่อัตโนมัติ การเปลี่ยนหัวเชื่อม หรือการซ่อมแม่พิมพ์

14. ระบบจะติดตามความถี่โดยอัตโนมัติระหว่างการทำงาน ความถี่ของหัวเชื่อมและตัวแปลงสัญญาณจะเปลี่ยนแปลงไปตามการเปลี่ยนแปลงของอุณหภูมิและภาระงาน เครื่องเชื่อมสามารถค้นหาและติดตามความถี่เรโซแนนซ์ของตัวแปลงสัญญาณได้โดยอัตโนมัติตลอดช่วงการทำงาน เพื่อให้มั่นใจว่าตัวแปลงสัญญาณจะทำงานในสภาวะเรโซแนนซ์ตลอดเวลา มั่นใจได้ถึงประสิทธิภาพการทำงานของอุปกรณ์ และทำให้การเชื่อมมีเสถียรภาพและเชื่อถือได้มากขึ้น

15. จับคู่โหมดการเชื่อมต่างๆ เช่น พลังงานและเวลาอัจฉริยะ: โหมดการเชื่อมที่แตกต่างกันปรับให้เข้ากับข้อกำหนดกระบวนการเชื่อมที่แตกต่างกันเพื่อให้ได้ผลลัพธ์การเชื่อมที่ดีขึ้น

16. สามารถตั้งค่าพารามิเตอร์การเชื่อมล่วงหน้าได้ 7-20 พารามิเตอร์ เพื่อตอบสนองความต้องการที่แตกต่างกันของกระบวนการเชื่อม ผู้ปฏิบัติงานสามารถเข้าถึงข้อมูลการเชื่อมได้โดยตรง ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานได้อย่างมาก

หน้าจอสัมผัสความละเอียดสูง 17.7 นิ้ว อินเทอร์เฟซการใช้งานแผนภูมิที่ใช้งานง่าย

18. ผลการเชื่อมในแต่ละครั้งจะปรากฏบนหน้าจอสัมผัสการแลกเปลี่ยนคน-เครื่องจักรความละเอียดสูงผ่านข้อมูล และกระบวนการเชื่อมจะแสดงเป็นเส้นโค้ง

19. ข้อมูลการเชื่อมแต่ละรายการสามารถส่งไปยังคอมพิวเตอร์ตรวจสอบได้ เพื่อให้สามารถติดตามข้อมูลการเชื่อมและลดอัตราการเกิดข้อบกพร่องได้

20. การป้องกันและการตรวจสอบความปลอดภัยระบบอัจฉริยะ

21. เอาต์พุตสัญญาณเตือนและฟังก์ชันรีเซ็ตสามารถตั้งค่าสัญญาณเตือนที่แตกต่างกันได้เพื่อให้การควบคุมคุณภาพมีประสิทธิภาพมากขึ้น

22. สามารถตั้งค่าการป้องกันด้วยรหัสผ่านหลายระดับเพื่อแยกอินเทอร์เฟซการดีบักของผู้จัดการออกจากอินเทอร์เฟซการทำงานของผู้ปฏิบัติงาน

5 、พารามิเตอร์หลักของอุปกรณ์

6 、อะไหล่หลัก

7 、ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1.  พื้นที่ติดตั้ง:ด้านบน 700×1200×650 มม. ( กว้าง × ยาว× สูง)

2.  อากาศอัด: หลังจากการอบแห้ง กรอง และปรับเสถียรภาพ แรงดันทางออกจะมากกว่า5.0 ～7.0kgf/cm² ( 0.5 ～0.7Mpa )

3.  แหล่งจ่ายไฟ： AC220V/380V/50Hz/ 60Hz
