เครื่องขึ้นรูปถุงแบตเตอรี่แบบกดร้อน 8 ช่อง 5V 6A

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ) บทนำอุปกรณ์นี้ออกแบบมาเพื่อการสร้างเซลล์แบตเตอรี่โพลิเมอร์ภายใต้สภาวะอุณหภูมิและความดันสูงเป็นหลัก ช่วยให้เกิดการสร้างฟิล์ม SEI ที่หนาแน่นขึ้น กระตุ้นความจุได้ละเอียดขึ้น และมีความสม่ำเสมอของความจุที่ดีขึ้น ระบบนี้รองรับการชาร์จกระแสสูง ลดระยะเวลาในการสร้าง และลดรอบการผลิตแบตเตอรี่   ระบบประกอบด้วยตู้สร้าง 16 ช่อง และอุปกรณ์ยึดติด อุปกรณ์ยึดติดถูกจัดเรียงแบบขนาน มีแผ่นทำความร้อนและแผ่นกด 9 ชั้น และช่อง 5V6A 16 ช่อง ซึ่งรวมเข้ากับตู้อย่างสมบูรณ์

2. ฟังก์ชั่นหลัก

อุปกรณ์นี้ประกอบด้วยระบบควบคุมอุณหภูมิ กลไกแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป ระบบตรวจสอบแรงดันไฟฟ้าเกิน/ต่ำเกินไป ระบบจัดการแรงดัน ชุดตู้ฟอร์เมชั่น และชุดอุปกรณ์ยึดจับ คุณสมบัติหลัก ได้แก่ การควบคุมอุณหภูมิเฉพาะชั้น การควบคุมแรงดัน ฟังก์ชันการชาร์จ/คายประจุ ระบบป้องกันการชาร์จเกิน/คายประจุเกิน การเชื่อมต่อแบบแท็บกับหน้าสัมผัสที่ปลอดภัย ความสามารถในการสื่อสารข้อมูล การบันทึกข้อมูลหลังกระบวนการอัตโนมัติ การจำแนกแรงดันไฟฟ้าหลังการชาร์จ การจัดระดับความจุหลังการคายประจุ และสัญญาณเตือนการตรวจจับควัน

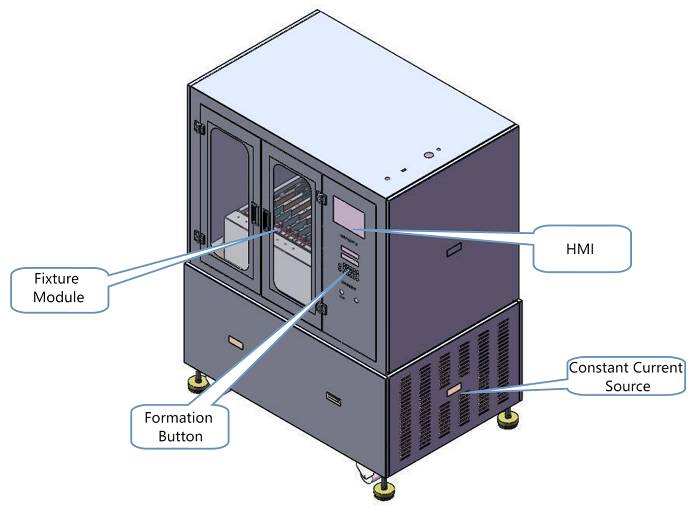

3. โครงสร้างอุปกรณ์

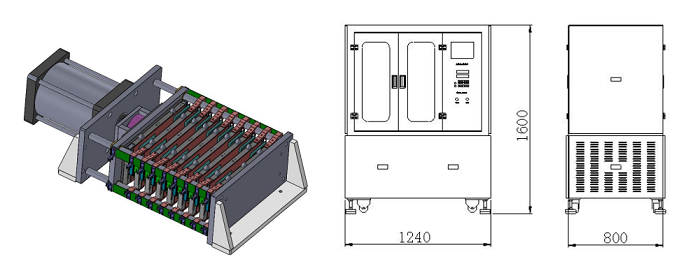

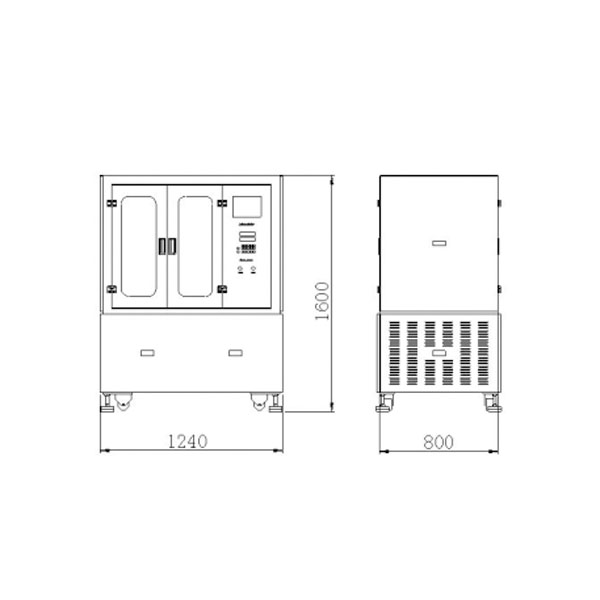

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

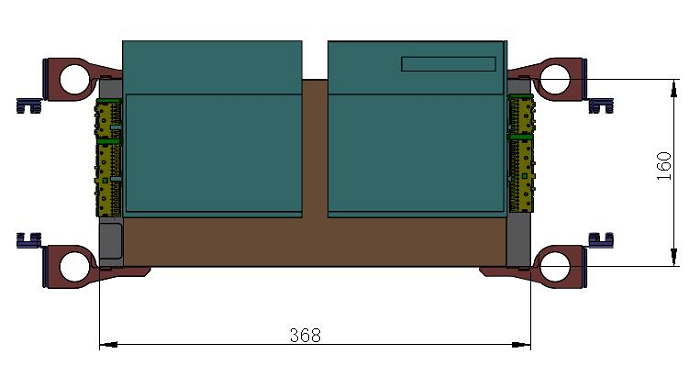

5. การวางแบตเตอรี่

6.  กระบวนการดำเนินการ:เปิดประตูตู้ → ใส่แบตเตอรี่ → ปิดประตูตู้ → ตั้งค่าพารามิเตอร์ → แคลมป์อุปกรณ์ → เริ่มให้ความร้อน → เริ่มการสร้าง → การสร้างเสร็จสมบูรณ์ → ปลดอุปกรณ์ → เปิดประตูตู้ → ถอดแบตเตอรี่

7. คุณสมบัติอุปกรณ์

1.  รองรับ  ความหนาของเซลล์ 3–12 มม. ไม่จำเป็นต้องปรับอุปกรณ์หรือเปลี่ยนบล็อกแท็บ

2.  ใช้  หน้าสัมผัสโลหะผสมนิกเกิลชนิดสปริงแผงสัมผัสแบบเสียบปลั๊กได้ง่าย  ทนทานต่อการกัดกร่อนของอิเล็กโทรไลต์ทำความสะอาดง่าย

II. พารามิเตอร์ทางเทคนิค

1. พารามิเตอร์พื้นฐาน

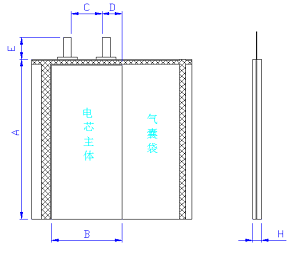

2. พารามิเตอร์ผลิตภัณฑ์ที่ใช้ได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1.  โหมด:  การชาร์จกระแสคงที่,  การชาร์จกระแส/แรงดันคงที่,  การปล่อยกระแสคงที่,  พักและ  วงจรเงื่อนไขการตัด:  แรงดันไฟ,  เวลา,  กระแสสุดท้าย,  ความ จุสุดท้าย

2.  การดำเนินการขั้นตอนจะดำเนินต่อไปเมื่อ  ไฟดับหยุดการทำงานชั่วคราวซอฟต์แวร์  ปิด  ลง มีข้อ  ผิดพลาดในการสื่อสารหรือ  หยุดทำงานผิดปกติ

3.  บันทึกเส้นโค้งขั้นตอนทั้งหมดและข้อมูลการทดสอบต่อแบตเตอรี่; ดูข้อมูลแบบเรียลไทม์และประวัติได้ต่อช่อง; รองรับ  การส่งออก Excel  (แบบเดี่ยว/ชุด) และ  ส่งออกอัตโนมัติ หลังจากการทดสอบสิ้นสุด

4.  UI การตรวจสอบหลายรายการ:   มุมมองข้อมูลแบบ  กราฟิกสรุปจัด  ประเภทและ  ผิดปกติ

5.  รองรับการป้องกันทีละขั้นตอนสำหรับ  แรงดันไฟฟ้ากระแส  ไฟฟ้าอุณหภูมิ  แรงดัน  พร้อมการ  แจ้งเตือน

6.  ข้อกำหนดพีซีขั้นต่ำ:  CPU PII/300 ,  RAM ≥2GB ,  HDD ≥250GB , หน้าจอ EGA/VGA, คีย์บอร์ดและเมาส์,  Windows 7+ ,  พอร์ต USB 1 พอร์ต,  พอร์ต Ethernet 1 พอร์ต

7.  รวมซอฟต์แวร์การทำงาน;  ผู้ใช้ เป็นผู้จัดหาพีซี

8.  ฟังก์ชั่นการป้องกัน:

(1) แรงดันไฟเกิน, แรงดันไฟต่ำ, กระแสเกิน, กระแสต่ำเกินไป, ความจุเกิน

(2) ค่าการป้องกันแรงดันไฟฟ้า/กระแสไฟฟ้าที่กำหนดค่าได้ การแจ้งเตือนและบันทึก

(3) ไฟเตือนอุณหภูมิ/แรงดันเกินช่วง

(4) ปุ่มหยุดฉุกเฉิน: โคมไฟยังคงปิดอยู่ ปิดเครื่อง

(5) เครื่องตรวจจับควันจะส่งสัญญาณเตือนเมื่อตรวจพบ

9. ไฟแสดงสถานะสามสี:

สีเหลือง:  สแตนด์บาย (อุปกรณ์ไม่ได้กด)

สีเขียว:  กำลังทำงาน (กำลังชาร์จ)

สีแดง:  ความผิดปกติ (เช่น อุณหภูมิ/แรงดันไฟฟ้าสูงเกินไป/ต่ำเกินไป ควัน ข้อผิดพลาดในการสื่อสาร)

IV. ข้อกำหนดในการติดตั้ง

1.  แหล่งจ่ายไฟ:  AC380V , 50Hz, 3 เฟส 5 สาย, ความผันผวนของแรงดันไฟฟ้า ±10%

2.  การใช้พลังงานสูงสุด:  2 กิโลวัตต์

3.  อากาศอัด:  0.3–0.75MPa ความผันผวน ±1% (สะอาด แห้ง ปราศจากน้ำมัน)

4.  ขนาดและน้ำหนัก:

น้ำหนัก:  ~0.8T

ขนาด:  ย1.2ม. × กว้าง 0.82ม. × ส1.6ม

สี: สีเทาอ่อน หรือ ตามลูกค้า

5.  สิ่งแวดล้อม:

อุณหภูมิ:  0–45℃

ความชื้น:  30%–75%RH แห้ง ระบายอากาศ ปราศจากกรด/ด่าง

กราวด์:  การต่อลงดินป้องกัน

V. อุปกรณ์มาตรฐาน (ต่อชิ้น)

VI. ส่วนประกอบหลัก
