เครื่องขึ้นรูปถุงแบตเตอรี่แบบกดร้อน 128 ช่อง 5V 30A สำหรับเซลล์ถุงลิเธียม

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ) บทนำอุปกรณ์นี้ออกแบบมาเพื่อการสร้างเซลล์แบตเตอรี่โพลิเมอร์ภายใต้สภาวะอุณหภูมิและความดันสูงเป็นหลัก ช่วยให้เกิดการสร้างฟิล์ม SEI ที่หนาแน่นขึ้น กระตุ้นความจุได้เต็มที่ และเพิ่มความเสถียรของความจุ รองรับการชาร์จกระแสสูง ลดระยะเวลาในการสร้าง และลดรอบการผลิตแบตเตอรี่   ระบบทั้งหมดประกอบด้วยแหล่งจ่ายไฟสำหรับการสร้าง 128 ช่องสัญญาณ และชุดอุปกรณ์สองชุด (ติดตั้งด้านซ้ายและด้านขวา) ชุดอุปกรณ์แต่ละชุดมี 64 ช่องสัญญาณ รวมเป็น 128 ช่องสัญญาณ

2. ฟังก์ชั่นหลัก

อุปกรณ์นี้ประกอบด้วยระบบหลัก 6 ระบบ ได้แก่ ระบบควบคุมอุณหภูมิ ระบบแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป ระบบแจ้งเตือนแรงดันไฟฟ้าเกิน/ต่ำเกินไป ระบบควบคุมแรงดัน ระบบตู้ฟอร์เมชั่น และกลไกการติดตั้ง
คุณสมบัติต่างๆ ประกอบด้วย ระบบควบคุมอุณหภูมิอิสระเฉพาะชั้น การควบคุมแรงดัน ฟังก์ชันการชาร์จ/ดิสชาร์จ ระบบป้องกันการชาร์จ/ดิสชาร์จเกิน การเชื่อมต่อที่ปลอดภัยระหว่างแท็บแบตเตอรี่และขั้วแบตเตอรี่ การเชื่อมต่อข้อมูล การจัดเก็บข้อมูลหลังกระบวนการ ระบบคัดแยกแรงดันไฟฟ้าหลังการชาร์จ ระบบคัดแยกความจุหลังการดิสชาร์จ และระบบสัญญาณเตือนควัน

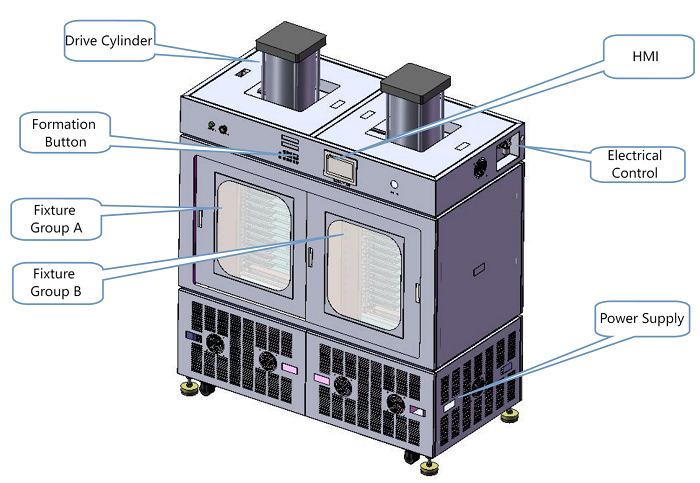

3. โครงสร้างอุปกรณ์

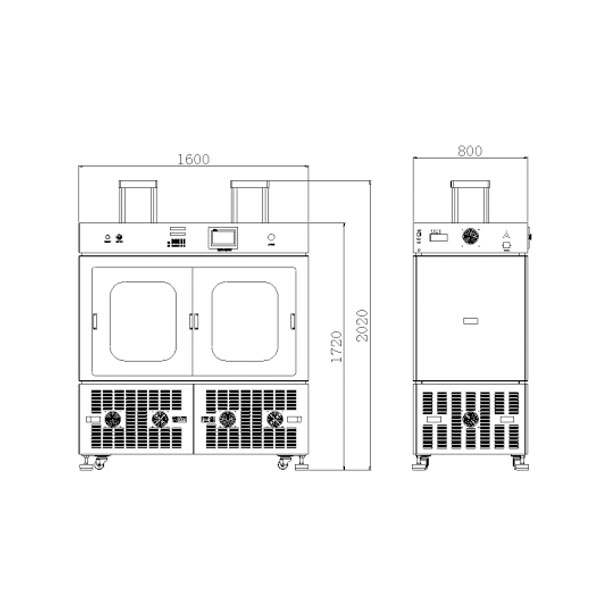

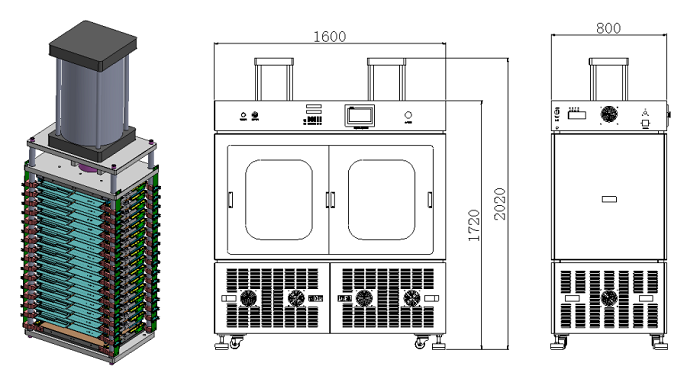

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

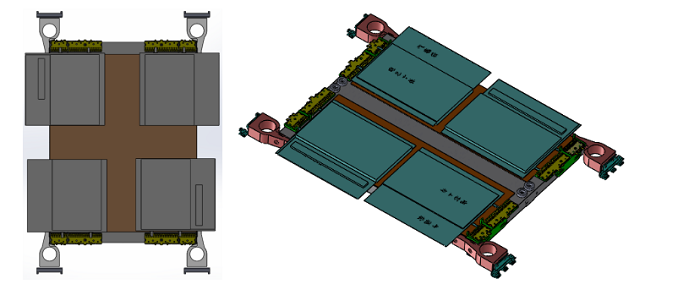

5. การวางแบตเตอรี่

6.  กระบวนการดำเนินการ:เปิดเครื่อง → เปิดประตูตู้ด้วยตนเอง → ใส่แบตเตอรี่เข้าในโคมไฟ A → ตั้งค่าพารามิเตอร์โคมไฟ A → ลดโคมไฟ A ลงและเริ่มกระบวนการ → ใส่แบตเตอรี่เข้าในโคมไฟ B → ตั้งค่าพารามิเตอร์โคมไฟ B → ลดโคมไฟ B ลงและเริ่มกระบวนการ → หลังจากโคมไฟ A เสร็จสิ้น ให้ถอดแบตเตอรี่ออกด้วยตนเอง

7. คุณสมบัติอุปกรณ์

1.  รองรับความหนาของเซลล์ตั้งแต่  3–10 มม. ไม่จำเป็นต้องปรับอุปกรณ์หรือเปลี่ยนบล็อกแท็บ

2.  แผ่นอลูมิเนียมติดตั้งทำจาก  อลูมิเนียมกลวงแบบตารางหนา 19.5 มม. น้ำหนักเบา แข็งแรง และทนต่อการเสียรูป

II. พารามิเตอร์ทางเทคนิค

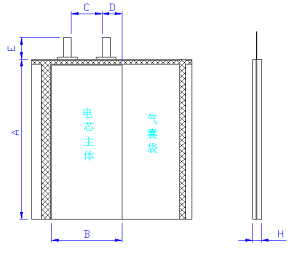

2. พารามิเตอร์ผลิตภัณฑ์ที่ใช้ได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1.  โหมดการทำงาน:  การชาร์จกระแสคงที่,  การชาร์จกระแส/แรงดันไฟคงที่,  การ  ปล่อยกระแสคงที่,  การพักผ่อนและ  การหมุนเวียน; เงื่อนไขการตัด:  แรงดันไฟฟ้าเวลา  กระแสไฟฟ้าสุดท้ายและ  ความ จุสุดท้าย

2.  ขั้นตอนการก่อตัวสามารถ  ดำเนินการต่อได้จากไฟฟ้าดับ  การหยุด ชั่วคราว  ด้วยตนเองการ  ปิดซอฟต์แวร์ความล้มเหลวในการสื่อสารและ  การหยุดที่ผิดปกติ

3.  บันทึกเส้นโค้งขั้นตอนทั้งหมดและข้อมูลการทดสอบต่อแบตเตอรี่ สามารถดูข้อมูลปัจจุบันและข้อมูลในประวัติต่อช่องใน  รูปแบบข้อมูลหรือเส้นโค้งรองรับ  การส่งออก Excel  สำหรับการส่งออกแบบรายครั้ง/ชุด และ  การส่งออกอัตโนมัติหลังจากเสร็จสิ้น

4.  อินเทอร์เฟ ซ  การตรวจสอบหลายแบบ:  กราฟิกข้อมูลสรุปข้อมูล  ที่จัดหมวดหมู่ตัว  บ่งชี้ที่ผิดปกติ

5.  การป้องกันแบบขั้นบันไดสำหรับ  แรงดันไฟฟ้ากระแส  ไฟฟ้าอุณหภูมิ  และแรง  ดัน พร้อม  การแจ้ง เตือนแบบเตือนภัย

6.  การกำหนดค่าพีซีขั้นต่ำ:  CPU PII/300 ,  RAM ≥1GB ,  HDD ≥80GB , จอแสดงผล EGA/VGA, เมาส์และคีย์บอร์ด,  Windows 2000 ขึ้นไป , พอร์ตซีเรียล USB หนึ่ง  พอร์ต

7.  มีซอฟต์แวร์ปฏิบัติการให้  ผู้ใช้เป็นผู้จัดหาคอมพิวเตอร์ส่วนบุคคล คอมพิวเตอร์ส่วนบุคคลหนึ่งเครื่องต่อหกเครื่อง

8.  ฟังก์ชันการป้องกัน: (1) การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป ความจุเกิน(2) เกณฑ์แรงดัน/แรงดันที่กำหนดค่าได้พร้อมการแจ้งเตือนและบันทึก(3) ไฟเตือนอุณหภูมิ/แรงดันเกิน(4) หยุดฉุกเฉิน: อุปกรณ์ยังคงปิดอยู่ ระบบตัดไฟ

(5) สัญญาณเตือนควัน: เสียงสัญญาณเตือนจะดังขึ้นเมื่อตรวจพบ

9.  ไฟแสดงสถานะสามสี :

สีเหลือง:  สแตนด์บาย (อุปกรณ์ไม่ได้ยึด)

สีเขียว:  อยู่ระหว่างดำเนินการ (ยึดและชาร์จ)

สีแดง:  ความผิดพลาด (อุณหภูมิ/ต่ำ/แรงดันไฟฟ้า ควัน ข้อผิดพลาดในการสื่อสาร)

IV. ข้อกำหนดการติดตั้งอุปกรณ์

1.  แหล่งจ่ายไฟ:  AC380V, 50Hz, สามเฟสสี่สาย , ความผันผวนของแรงดันไฟฟ้า ±10%

2.  การใช้พลังงาน:  สูงสุด 30 กิโลวัตต์

3.  อากาศอัด:  0.6–0.8MPaความผันผวน ±1% (อากาศสะอาดที่ผ่านการกรอง ปราศจากน้ำมัน และปรับสมดุล)

4.  ข้อมูลจำเพาะอุปกรณ์:

l  น้ำหนัก:  ~1.0 ตัน

l  ขนาด:  ยาว1.6ม. × กว้าง0.8ม. × สูง1.72ม.  (รวมกระบอกสูบ:  2.2ม. )  (สำหรับการอ้างอิง ขึ้นอยู่กับอุปกรณ์จริง)

l  สี: สีเทาอ่อน หรือตามที่ลูกค้าระบุ

5.  สิ่งแวดล้อม:

อุณหภูมิ:  0–45℃

RH:  30%–75%RH ให้แน่ใจว่าแห้ง มีการระบายอากาศ ปราศจากกรด/ด่าง

การต่อลงดิน:  การต่อลงดินป้องกัน

V. อุปกรณ์จัดส่ง (ต่อหน่วย)
