เครื่องขึ้นรูปเซลล์แบตเตอรี่แบบถุงร้อน 8 ช่อง 5V 6A – ผสานการควบคุมอุณหภูมิ/แรงดัน

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ) บทนำอุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการสร้างเซลล์แบตเตอรี่โพลีเมอร์ภายใต้อุณหภูมิและความดันที่สูง ช่วยให้สร้างฟิล์ม SEI ที่หนาแน่นขึ้น ช่วยให้สามารถกระตุ้นความจุได้อย่างครอบคลุมมากขึ้น และปรับปรุงความสม่ำเสมอของความจุ ด้วยการรองรับการชาร์จกระแสสูง จึงช่วยเร่งกระบวนการสร้างเซลล์และเพิ่มประสิทธิภาพการผลิตแบตเตอรี่โดยรวม   ระบบแบบบูรณาการประกอบด้วยตู้สร้างเซลล์ 8 ช่องสัญญาณและอุปกรณ์ติดตั้งแบบขนาน อุปกรณ์ติดตั้งประกอบด้วยแผ่นทำความร้อนและแผ่นกด 4 ชั้น เชื่อมต่อกับเอาต์พุต 5V6A จำนวน 8 ช่องสัญญาณ อุปกรณ์ติดตั้งและตู้ถูกรวมเข้าเป็นหน่วยขนาดกะทัดรัด ทำให้มี 8 ช่องสัญญาณการทำงาน

2. ฟังก์ชั่นหลัก

อุปกรณ์ประกอบด้วย: ระบบควบคุมอุณหภูมิ, ระบบแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป, ระบบแจ้งเตือนแรงดันไฟฟ้าเกิน/ต่ำเกินไป, ระบบควบคุมแรงดัน, ระบบตู้ฟอร์เมชั่น และกลไกการติดตั้ง อุปกรณ์
นี้ประกอบด้วยระบบควบคุมอุณหภูมิอิสระจากชั้นต่างๆ, การควบคุมแรงดัน, ฟังก์ชันการชาร์จ/คายประจุ, ระบบป้องกันการชาร์จ/คายประจุเกิน, การเชื่อมต่อแบบแท็บกับหน้าสัมผัสที่เสถียร, การสื่อสารข้อมูล, การจัดเก็บข้อมูลหลังจากกระบวนการเสร็จสิ้น, การวัดระดับแรงดันไฟฟ้าหลังการชาร์จ, การวัดระดับความจุหลังการคายประจุ และสัญญาณเตือนควัน

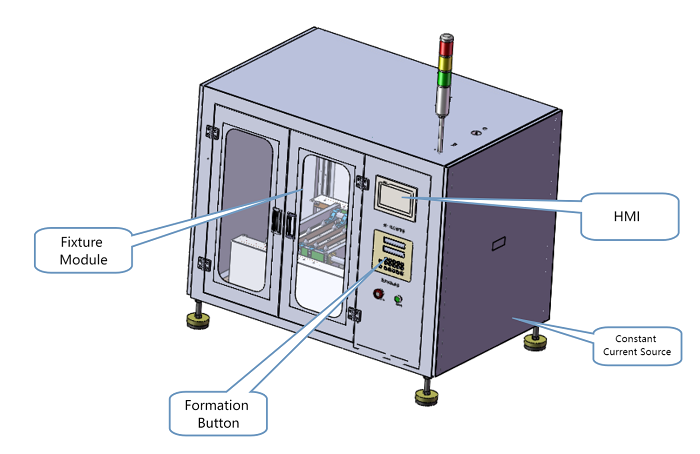

3. โครงสร้างอุปกรณ์

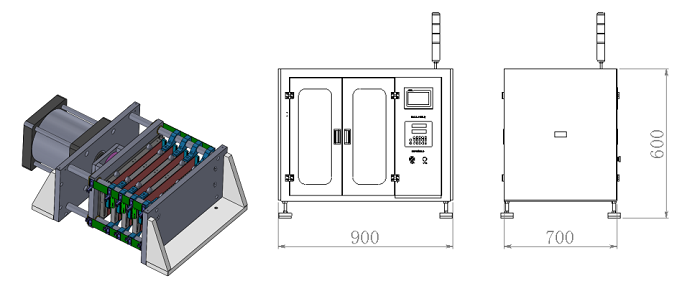

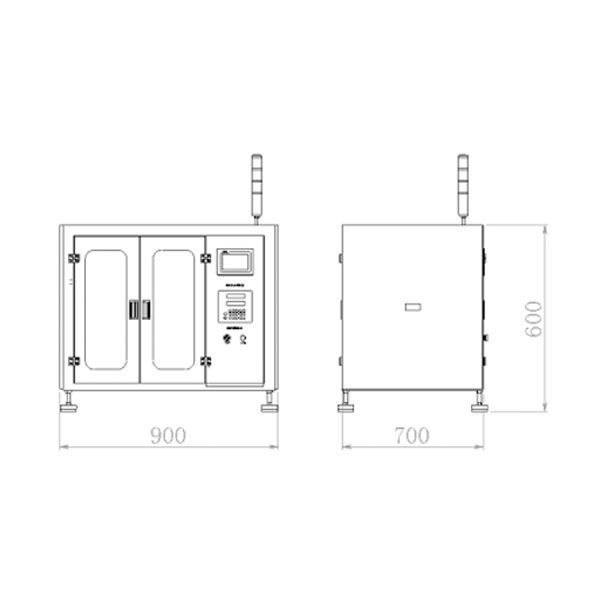

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

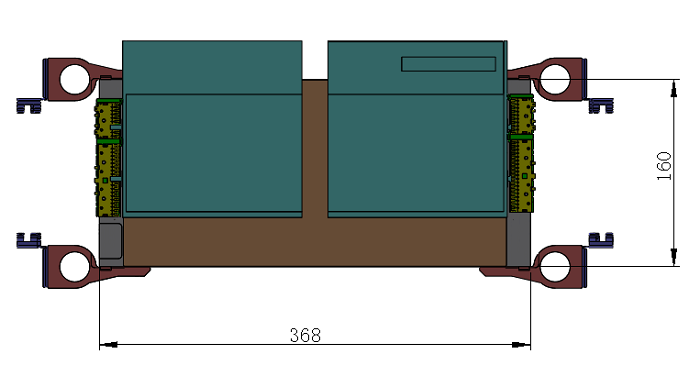

5. การวางแบตเตอรี่

6.  กระบวนการดำเนินการ:

เปิดประตูตู้ → ใส่แบตเตอรี่ → ปิดประตูตู้ → ตั้งค่าพารามิเตอร์ → ตัวหนีบอุปกรณ์ → เริ่มให้ความร้อน → เริ่มการสร้าง → การสร้างเสร็จสมบูรณ์ → ปลดอุปกรณ์ → เปิดประตูตู้ → ถอดแบตเตอรี่



7. คุณสมบัติอุปกรณ์

1.  เข้ากันได้กับช่วงความหนาของเซลล์  3–12 มม. ไม่จำเป็นต้องปรับอุปกรณ์หรือเปลี่ยนบล็อกแท็บ

2.  จุดสัมผัสแบบสปริงโลหะผสมนิกเกิลแผงสัมผัสแบบเสียบง่าย  ทนทานต่อการกัดกร่อนของอิเล็กโทรไลต์ทำความสะอาดง่าย



II. พารามิเตอร์ทางเทคนิค

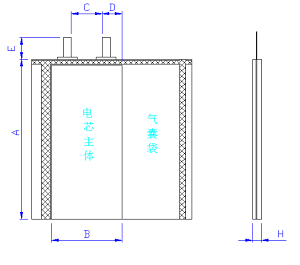

2. พารามิเตอร์ผลิตภัณฑ์ที่ใช้ได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1.  โหมดการทำงาน: การชาร์จกระแสคงที่, การชาร์จกระแส/แรง ดัน  ไฟคงที่, การปล่อยกระแสคงที่, การพักผ่อน และการหมุนเวียน; เงื่อนไขการตัด:  แรงดันไฟฟ้าเวลา  กระแสไฟฟ้าสุดท้ายและ  ความ จุสุดท้าย

2.  ขั้นตอนการก่อตัวสามารถ  ดำเนินการต่อได้จากไฟฟ้าดับ  การหยุด ชั่วคราว  ด้วยตนเองการ  ปิดซอฟต์แวร์ความล้มเหลวในการสื่อสารและ  การหยุดที่ผิดปกติ

3.  บันทึกเส้นโค้งขั้นตอนทั้งหมดและข้อมูลการทดสอบต่อแบตเตอรี่ สามารถดูข้อมูลปัจจุบันและข้อมูลในประวัติต่อช่องในรูปแบบข้อมูลหรือเส้นโค้ง  ได้ รองรับ การส่งออก Excel  สำหรับการส่งออกแบบรายครั้ง/ชุด และ  การส่งออกอัตโนมัติหลังจากเสร็จสิ้น

4.  อินเทอร์เฟ ซ  การตรวจสอบหลายแบบ:  กราฟิกข้อมูลสรุปข้อมูล  ที่จัดหมวดหมู่ตัว  บ่งชี้ที่ผิดปกติ

5.  การป้องกันแบบขั้นบันไดสำหรับ  แรงดันไฟฟ้ากระแส  ไฟฟ้าอุณหภูมิ  และแรง  ดัน พร้อม  การแจ้ง เตือนแบบเตือนภัย

6.  การกำหนดค่าพีซีขั้นต่ำ:  CPU PII/300 ,  RAM ≥2GB ,  HDD ≥250GB , จอแสดงผล EGA/VGA, เมาส์และคีย์บอร์ด,  Windows 7 ขึ้นไป,  พอร์ตซีเรียล USB หนึ่งพอร์ต ,  พอร์ตเครือข่าย หนึ่ง พอร์ต

จัดเตรียมซอฟต์แวร์ปฏิบัติการไว้ให้  ผู้ใช้ เป็นผู้จัดหาพีซี

7.  ฟังก์ชั่นการป้องกัน:

(1) การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกิน ความจุเกิน(2) เกณฑ์แรงดัน/แรงดันที่กำหนดค่าได้พร้อมการแจ้งเตือนและบันทึก(3) ไฟเตือนอุณหภูมิ/แรงดันเกิน(4) หยุดฉุกเฉิน: อุปกรณ์ยังคงปิดอยู่ ระบบไฟดับ(5) สัญญาณเตือนควัน: เสียงสัญญาณเตือนดังขึ้นเมื่อตรวจพบ

8.  ไฟแสดงสถานะสามสี :

สีเหลือง:  สแตนด์บาย (อุปกรณ์ไม่ได้ยึด)

สีเขียว:  อยู่ระหว่างดำเนินการ (ยึดและชาร์จ)

สีแดง:  ความผิดพลาด (อุณหภูมิ/ต่ำ/แรงดันไฟฟ้า ควัน ข้อผิดพลาดในการสื่อสาร)

IV. ข้อกำหนดการติดตั้งอุปกรณ์

1.  แหล่งจ่ายไฟ:  AC380V, 50Hz, สามเฟส 5 สาย , ความผันผวนของแรงดันไฟฟ้า ±10%

2.  การใช้พลังงาน:  สูงสุด 2 กิโลวัตต์

3.  อากาศอัด:  0.3–0.75MPaความผันผวน ±1% (อากาศสะอาดที่ผ่านการกรอง ปราศจากน้ำมัน และผ่านการปรับสมดุล)

4.  ข้อมูลจำเพาะอุปกรณ์:

น้ำหนัก  :  ~120กก.

ลิตร  ขนาด:  L0.9m × W0.7m × H0.6m

l  สี: สีเทาอ่อน หรือตามที่ลูกค้าระบุ

5.  สิ่งแวดล้อม:

l  อุณหภูมิ:  0–45℃

l  RH:  30%–75%RHให้แห้ง ระบายอากาศ ปราศจากกรด/ด่าง

l  การต่อลงดิน:  การต่อลงดินป้องกัน

V. อุปกรณ์จัดส่ง (ต่อหน่วย)

VI. รายการส่วนประกอบหลัก
