เครื่องขึ้นรูปถุงแบบกดร้อน 128 ช่อง 5V 5A

I. ภาพรวมอุปกรณ์

1. ฟังก์ชัน (หลักการ) บทนำอุปกรณ์นี้ออกแบบมาเพื่อการสร้างเซลล์แบบถุงภายใต้สภาพแวดล้อมที่มีอุณหภูมิและความดันสูงเป็นหลัก ช่วยให้สามารถสร้างฟิล์ม SEI ที่หนาแน่นขึ้น กระตุ้นความจุได้อย่างครอบคลุมมากขึ้น และความสม่ำเสมอของความจุที่ดีขึ้น ช่วยให้สามารถชาร์จกระแสไฟฟ้าสูงได้ ซึ่งช่วยลดเวลาในการสร้างและลดรอบการผลิตแบตเตอรี่   ระบบนี้รวมอุปกรณ์กดร้อนเข้ากับอุปกรณ์สร้าง ประกอบด้วยแหล่งจ่ายไฟสำหรับการสร้าง 128 ช่อง และชุดอุปกรณ์สองชุด (ติดตั้งอยู่ด้านซ้ายและขวา) ชุดอุปกรณ์แต่ละชุดมี 64 ช่อง รวมเป็น 128 ช่องสำหรับระบบทั้งหมด

2. ฟังก์ชั่นหลัก

อุปกรณ์นี้ประกอบด้วย 6 ระบบ ได้แก่ ระบบควบคุมอุณหภูมิ ระบบแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป ระบบแจ้งเตือนแรงดันไฟฟ้าเกิน/ต่ำเกินไป ระบบควบคุมแรงดัน ตู้คอนโทรล และกลไกอุปกรณ์
คุณสมบัติต่างๆ ประกอบด้วย ระบบควบคุมอุณหภูมิอิสระสำหรับแต่ละชั้น ระบบควบคุมแรงดัน ฟังก์ชันการชาร์จและคายประจุ ระบบป้องกันการชาร์จเกินและคายประจุเกิน การเชื่อมต่อที่เชื่อถือได้ระหว่างแท็บและหน้าสัมผัส ฟังก์ชันการสื่อสารข้อมูล ระบบจัดเก็บข้อมูลหลังจากกระบวนการเสร็จสิ้น การจัดระดับแรงดันไฟฟ้าหลังการชาร์จ การจัดระดับความจุหลังการคายประจุ และฟังก์ชันสัญญาณเตือนควัน

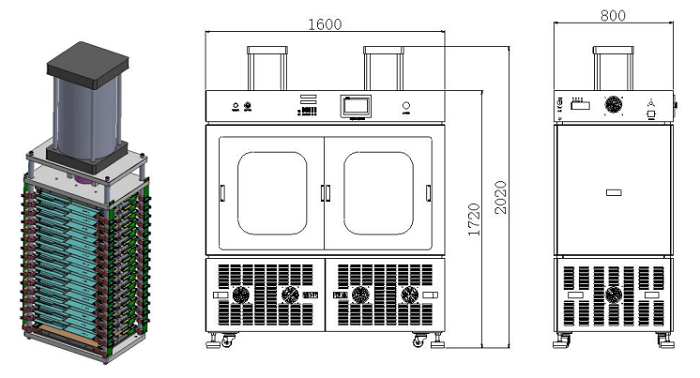

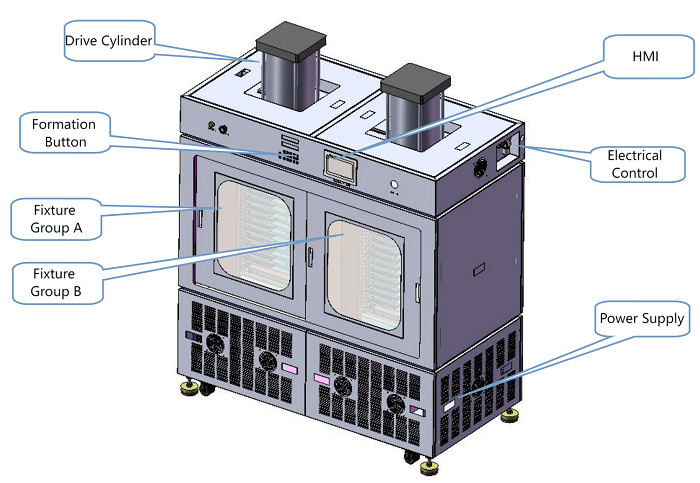

3. โครงสร้างอุปกรณ์

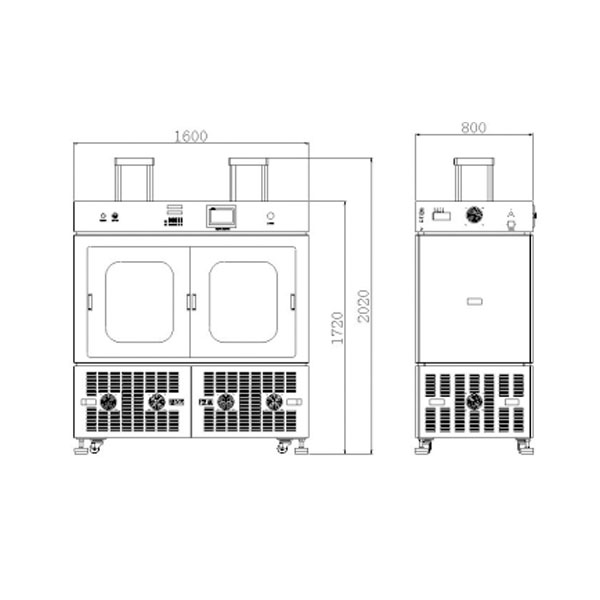

4. โครงสร้างอุปกรณ์และขนาดโดยรวม  (สำหรับการอ้างอิง)

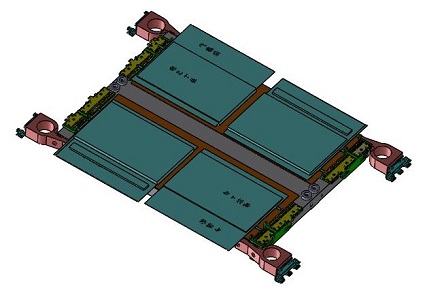

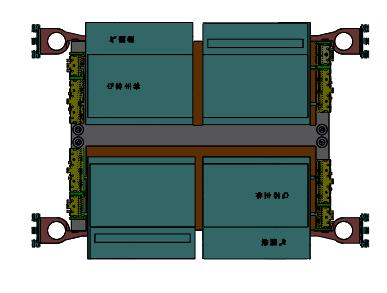

5. การวางแบตเตอรี่

2.  กระบวนการดำเนินการ:

เปิดเครื่อง → เปิดประตูตู้ด้วยตนเอง → ใส่แบตเตอรี่เข้าไปในโคมไฟ A → ตั้งค่าพารามิเตอร์สำหรับโคมไฟ A → โคมไฟ A ลดระดับลงและเริ่มการทำงาน → ใส่แบตเตอรี่เข้าไปในโคมไฟ B → ตั้งค่าพารามิเตอร์สำหรับโคมไฟ B → โคมไฟ B ลดระดับลงและเริ่มการทำงาน → รอให้โคมไฟ A ดำเนินการจนเสร็จ → ถอดแบตเตอรี่ออกด้วยตนเอง



7. คุณสมบัติอุปกรณ์

1.  เข้ากันได้กับช่วงความหนาของเซลล์  2.5–12 มม.  โดยไม่ต้องปรับอุปกรณ์หรือเปลี่ยนบล็อกแท็บ

2.  แผ่นยึดทำจาก  อลูมิเนียมกลวงแบบตารางหนา 19.5 มม.น้ำหนักเบา แข็งแรง และไม่เสียรูป



II. พารามิเตอร์ทางเทคนิค

1. พารามิเตอร์ทั่วไป

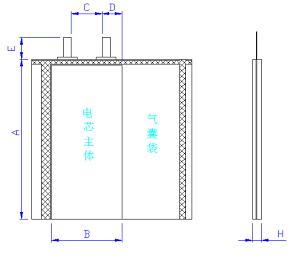

2. พารามิเตอร์ผลิตภัณฑ์ที่ใช้ได้

III. ฟังก์ชั่นหลักของซอฟต์แวร์

1.  โหมดการทำงาน ได้แก่ การชาร์จกระแสคงที่การชาร์จกระแสคงที่/แรงดันไฟคงที่ การปล่อยกระแสคงที่ การพักผ่อน และการหมุนเวียน เงื่อนไขการตัด: แรงดันไฟฟ้าเวลา  กระแสสิ้นสุดและ  ความ  จุสิ้นสุด

2.  ขั้นตอนการก่อตัวสามารถดำเนินการต่อเนื่องจากไฟฟ้าดับ หยุดชั่วคราวและดำเนินการต่อด้วยตนเอง การปิดซอฟต์แวร์ดำเนินการต่อ การดำเนินการต่อเนื่องจากการขัดจังหวะการสื่อสาร และการดำเนินการต่อเมื่อหยุดผิดปกติ

3.  บันทึกเส้นโค้งขั้นบันไดทั้งหมดสำหรับแบตเตอรี่แต่ละก้อน สามารถดูข้อมูลการทดสอบแบบเรียลไทม์และย้อนหลังในแต่ละช่องสัญญาณได้ โดยแสดงทั้งในรูปแบบข้อมูลและเส้นโค้ง รองรับการส่งออกข้อมูลไปยัง Excel ในโหมดเดี่ยวหรือแบบกลุ่ม รองรับการส่งออกข้อมูลอัตโนมัติหลังจากการทดสอบเสร็จสิ้น

4.  ตัวเลือกอินเทอร์เฟซการตรวจสอบแบตเตอรี่หลายแบบ: จอแสดงผลแบบกราฟิก ข้อมูลที่ครอบคลุม ข้อมูลที่จัดหมวดหมู่ และการแสดงผลที่ผิดปกติ

5.  รองรับการป้องกันหลายขั้นตอน เช่น แรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป อุณหภูมิ และแรงดัน พร้อมระบบสัญญาณเตือน

6.  การกำหนดค่าระบบคอมพิวเตอร์ขั้นต่ำ: CPU PII/300 ขึ้นไป,  RAM 2GB ขึ้นไป,  HDD 250GB ขึ้นไป, จอสี EGA/VGA, เมาส์และคีย์บอร์ด,  Windows 7 ขึ้นไป, พอร์ตสื่อสารอนุกรม USB ที่ใช้งานได้ 1 พอร์ต และพอร์ตเครือข่าย 1 พอร์ต

7.  มีซอฟต์แวร์สำหรับใช้งานให้ ผู้ใช้ต้องเตรียมพีซีเอง

8.  ฟังก์ชั่นการป้องกัน:

(1)  ซอฟต์แวร์ป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป ความจุเกิน

(2)  ช่วงการป้องกันแรงดันไฟและกระแสไฟฟ้าที่กำหนดค่าได้ การแจ้งเตือนและบันทึกหลังการป้องกัน

(3)  ไฟเตือนอุณหภูมิและแรงดันเกินช่วง

(4)  ปุ่มหยุดฉุกเฉิน อุปกรณ์ยังคงปิดอยู่ในระหว่างการหยุดฉุกเฉิน ระบบปิดเครื่อง

(5) เซ็นเซอร์ตรวจจับควันจะส่งสัญญาณเตือนเมื่อตรวจพบควัน

9.  ไฟแสดงสถานะสามสี:

(1)  สแตนด์บาย (ไม่ได้กดอุปกรณ์):  ไฟสีเหลือง

(2)  ในกระบวนการ (การหนีบและการชาร์จ):  ไฟสีเขียว

(3) ความผิดพลาดของระบบ (อุณหภูมิเกิน/ต่ำ, แรงดันไฟฟ้าเกิน/ต่ำ, ควัน, ความผิดพลาดในการสื่อสาร):  ไฟสีแดง

IV. ข้อกำหนดการติดตั้งอุปกรณ์

1.  แหล่งจ่ายไฟ: AC380V, 50Hz, ระบบสามเฟสสี่สาย; ช่วงความผันผวนของแรงดันไฟฟ้า: ±10%

2.  การใช้พลังงานรวม:  สูงสุด 14 กิโลวัตต์

3.  อากาศอัด: 0.6–0.8MPa; ความผันผวนของแรงดัน ±1% (อากาศสะอาดหลังจากการขจัดน้ำ การกำจัดน้ำมัน การกรอง และการควบคุมแรงดัน)

4.  ข้อมูลจำเพาะอุปกรณ์:

l  น้ำหนักอุปกรณ์: ประมาณ  1.0 ตัน

l  ขนาดภายนอก:  กว้าง 1.6 ม. × ลึก 0.8 ม. × สูง 1.72 ม.  (รวมกระบอกสูบ:  2.2 ม. )

l  สีภายนอก: สีเทาอ่อน หรือตามที่ลูกค้ากำหนด

5.  ข้อกำหนดด้านสิ่งแวดล้อม:

อุณหภูมิ แวดล้อม  :  0–45 ℃

ความชื้นสัมพัทธ์  :  30%–75%RHให้แน่ใจว่าพื้นที่แห้งและมีอากาศถ่ายเท ปราศจากการกัดกร่อนของกรด/ด่าง

l  การต่อลงดิน: การต่อลงดินป้องกัน

V. อุปกรณ์จัดส่ง (ต่อหน่วย)
