เครื่องขึ้นรูปร้อน แบบ 64 ช่อง 5V 2A สำหรับการผลิตเซลล์ถุง
I. ภาพรวมอุปกรณ์
1. ฟังก์ชัน (หลักการ) บทนำ
อุปกรณ์นี้มีวัตถุประสงค์หลักสำหรับกระบวนการขึ้นรูปเซลล์แบบถุงภายใต้สภาพแวดล้อมที่มีอุณหภูมิและความดันสูง ซึ่งประกอบด้วยฟังก์ชันต่างๆ เช่น การทำความร้อนและควบคุมอุณหภูมิ การควบคุมแรงดันและแรงดัน การชาร์จ/การคายประจุ และการสื่อสารข้อมูล
อุปกรณ์ทั้งหมดประกอบด้วยตู้ขึ้นรูป 64 ช่องและอุปกรณ์ติดตั้ง อุปกรณ์ติดตั้งประกอบด้วยแผ่นทำความร้อนและแผ่นอัดแรงดัน 9 ชั้น เชื่อมต่อกับช่องจ่ายกระแสคงที่ 5V2A จำนวน 64 ช่อง แต่ละชั้นของแผ่นทำความร้อนสามารถรองรับเซลล์แบตเตอรี่ได้ 8 เซลล์ โดยอุปกรณ์ติดตั้ง แหล่งจ่ายกระแสคงที่ และตู้ถูกรวมเข้าเป็นระบบที่สมบูรณ์
2. ฟังก์ชั่นหลัก
อุปกรณ์นี้ประกอบด้วยระบบหลัก 6 ระบบ ได้แก่ ระบบควบคุมอุณหภูมิ ระบบแจ้งเตือนอุณหภูมิสูงเกิน/ต่ำเกินไป ระบบแจ้งเตือนแรงดันไฟฟ้าเกิน/ต่ำเกินไป ระบบควบคุมแรงดัน ระบบตู้คอนฟอร์เมชั่น และกลไกการติดตั้ง
คุณสมบัติต่างๆ ประกอบด้วย ระบบควบคุมอุณหภูมิอิสระต่อชั้นแผงวงจร การควบคุมแรงดัน ฟังก์ชันการชาร์จ/คายประจุ ระบบป้องกันการชาร์จ/คายประจุเกิน การเชื่อมต่อระหว่างแท็บแบตเตอรี่และจุดสัมผัสที่เชื่อถือได้ การเชื่อมต่อข้อมูล การจัดเก็บข้อมูลหลังจากกระบวนการเสร็จสิ้น การจัดเรียงแรงดันไฟฟ้าหลังการชาร์จ การจัดเรียงความจุหลังการคายประจุ และระบบสัญญาณเตือนควัน
3. โครงสร้างอุปกรณ์
4. โครงสร้างอุปกรณ์และขนาดโดยรวม (สำหรับการอ้างอิง)
5. การวางแบตเตอรี่
（8 เซลล์ต่อชั้น ）
（ถุงลมนิรภัย ด้านนอก）
6. ขั้นตอนการปฏิบัติงาน
เปิดเครื่อง → เปิดประตูตู้ → วางเซลล์ในอุปกรณ์ → ตั้งค่าพารามิเตอร์อุปกรณ์ → อุปกรณ์ค่อยๆ เคลื่อนลงและเริ่มต้น → วางชุดถัดไป → ถอดแบตเตอรี่ออกหลังจากกระบวนการเสร็จสิ้น
7. คุณสมบัติอุปกรณ์
· รองรับความหนาของแบตเตอรี่ตั้งแต่ 2.5–11 มม. โดยไม่ต้องปรับอุปกรณ์ยึดหรือเปลี่ยนบล็อกแท็บ
· แผ่นอลูมิเนียมสำหรับติดตั้งมีความหนา 17 มม. โครงสร้างเป็นตาราง น้ำหนักเบา มีความแข็งแรงสูง ไม่เสียรูป
II. ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทั่วไป
เลขที่ | พารามิเตอร์ | ข้อมูลจำเพาะ / คำอธิบาย |
1 | วิธีการให้ความร้อน | ท่อทำความร้อนในตัว ทนไฟและทนต่อการกัดกร่อน |
2 | การควบคุมอุณหภูมิ | อิสระต่อชั้น การตั้งค่าหน้าจอสัมผัส |
3 | โครงสร้างแผ่น | ตะแกรงอลูมิเนียมพร้อมสแตนเลสทั้งสองด้าน เคลือบด้วยกระดาษนามบัตร |
4 | เวลาถึง 40℃ | 15–20 นาที (อุณหภูมิเป้าหมาย 65℃) |
5 | ช่วงอุณหภูมิ | อุณหภูมิโดยรอบถึง 85℃ ความแม่นยำในการควบคุม: ±2℃ |
6 | ช่วงแรงดัน | 80–1900 กก. (เส้นผ่านศูนย์กลางกระบอกสูบ: 200 มม.) |
7 | ระบบขับเคลื่อนกระบอกสูบ | การกดแนวตั้งจากบนลงล่าง |
8 | การลดน้ำหนัก | แผ่นอลูมิเนียมกลวง |
9 | ความแม่นยำของแรงดัน | ≤±15KG (ชั้นบนและล่าง) |
10 | โหมดการส่ง | ขั้นตอนอิสระของชุดอุปกรณ์เดี่ยว การควบคุมอุณหภูมิและแรงดันทั่วทั้งระบบ |
11 | การตั้งค่าแรงดัน | ป้อนขนาดเซลล์ แรงดันพื้นผิวที่ต้องการ และระยะเวลา ระบบจะคำนวณและนำไปใช้โดยอัตโนมัติ |
12 | ระยะห่างระหว่างแผ่น | 19มม. (ใช้งานง่าย) |
13 | แท็บติดต่อ | คลิปสปริงทองแดงชุบทอง |
14 | บล็อกแท็บ | การฉีดขึ้นรูปเทฟลอน (ทนไฟ ทนการกัดกร่อน) |
15 | ช่องกระแสคงที่ | 64 ช่อง ควบคุมด้วยซอฟต์แวร์ |
16 | ช่วงแรงดันไฟฟ้าขาออก | กระแสตรง 20mV ~ 4500mV |
17 | ความแม่นยำของแรงดันไฟฟ้า | ±0.1%FS ±0.1%RD, ความละเอียด: 1mV |
18 | ช่วงกระแสไฟฟ้า | กระแสตรง 20 ~ 2000mA |
19 | ความแม่นยำในปัจจุบัน | ±0.1%FS ±0.1%RD, ความละเอียด: 1mA |
20 | จำนวนก้าว | 1–32 ขั้นตอน |
21 | ผลผลิต | ≥98% (ไม่รวมปัจจัยที่ไม่ใช่อุปกรณ์) |

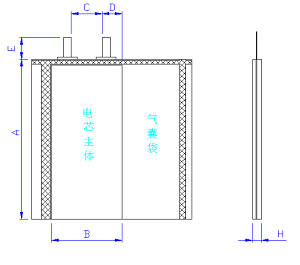

พารามิเตอร์เซลล์ที่ใช้งานได้
พารามิเตอร์เซลล์ที่ใช้งานได้
| พารามิเตอร์ | พิสัย |
ความยาวของเซลล์ (A) | 12–60 มม. (เซลล์ >60 มม.: วางที่ความหนาแน่นครึ่งหนึ่ง) |
ความกว้างของเซลล์ (B) | 9–50 มม. |
ความหนาของเซลล์ (H) | 2.5– 11มม. ( บล็อกกดร่วม ) |
ระยะห่างของแท็บ (C) | 3–35 มม. |
แท็บไหล่ (D) | ≤14 มม. |
ความยาวแท็บ (E) | ≥6 มม. |
ทิศทางขั้ว | ฝั่ง ถุงลมนิรภัยเป็นด้านลบ |
III. ฟังก์ชั่นหลักของซอฟต์แวร์
1. โหมดการทำงาน: การชาร์จกระแสคงที่, การชาร์จกระแสคงที่/แรงดันไฟคงที่, การปล่อยกระแสคงที่, การพักผ่อน และการหมุนเวียนเงื่อนไขการตัด: แรงดันไฟฟ้า เวลา กระแสไฟฟ้าสุดท้าย ความจุสุดท้าย
2. การควบคุมขั้นตอนการก่อตัว: รองรับการกลับมาทำงานเมื่อไฟดับ การหยุดชั่วคราว/กลับมาทำงานด้วยตนเอง การกลับมาทำงานของซอฟต์แวร์ การกลับมาทำงานเมื่อการสื่อสารหยุดชะงัก การกลับมาทำงานเมื่อหยุดผิดปกติ
3. การจัดการข้อมูล: บันทึกเส้นโค้งกระบวนการทั้งหมดสำหรับแบตเตอรี่แต่ละก้อน สามารถดูข้อมูลแบบเรียลไทม์และข้อมูลย้อนหลังของแต่ละช่องได้ รองรับการส่งออกข้อมูล Excel (แบบเดี่ยวหรือแบบกลุ่ม) สามารถกำหนดค่าให้ส่งออกข้อมูลอัตโนมัติเมื่อสิ้นสุดการทดสอบได้
4. อินเทอร์เฟซการตรวจสอบแบตเตอรี่: มุมมองกราฟิก มุมมองแบบครอบคลุม มุมมองแบบแบ่งหมวดหมู่ และมุมมองข้อมูลที่ผิดปกติ
5. การป้องกันความปลอดภัย: การป้องกันแรงดันไฟฟ้า กระแสไฟฟ้า อุณหภูมิ และแรงดันที่ผิดปกติพร้อมสัญญาณเตือน
6. การกำหนดค่าพีซีขั้นต่ำ: CPU PII/300+, RAM+ 1GB, HDD+ 80GB, จอแสดงผล EGA/VGA, เมาส์และคีย์บอร์ด, Windows 2000 ขึ้นไป, พอร์ต USB ซีเรียล 1 พอร์ต
7. ซอฟต์แวร์ที่ให้มา: มาพร้อมกับซอฟต์แวร์ควบคุม ผู้ใช้ต้องเตรียมพีซีของตนเองมาเอง พีซีหนึ่งเครื่องสามารถใช้งานได้สูงสุด 6 เครื่อง
8. ฟังก์ชันการป้องกัน: (1) ซอฟต์แวร์ป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกิน ความจุเกิน(2) เกณฑ์แรงดันไฟ/กระแสที่กำหนดค่าได้พร้อมคำเตือนและบันทึก(3) ตัวบ่งชี้สัญญาณเตือนอุณหภูมิ/แรงดัน(4) ปุ่มหยุดฉุกเฉิน: ยึดอุปกรณ์ให้แน่นและตัดไฟ(5) เครื่องตรวจจับควันพร้อมเสียงเตือน
9. ไฟแสดงสถานะ: (1) สีเหลือง: สแตนด์บาย (ไม่ได้กดอุปกรณ์) (2) สีเขียว: กำลังประมวลผล (กดและชาร์จ)
(3) สีแดง: ความผิดปกติ (อุณหภูมิ แรงดันไฟฟ้า ควัน การสื่อสาร ฯลฯ)
IV. ข้อกำหนดการติดตั้งอุปกรณ์
1. แหล่งจ่ายไฟ: AC380V, 50Hz, สามเฟสสี่สาย; ความผันผวนของแรงดันไฟฟ้า: ±10% 2. การใช้พลังงาน: สูงสุด 1.3 กิโลวัตต์; สภาวะคงที่ที่ 1000mA: ประมาณ 0.35 กิโลวัตต์3. อากาศอัด: 0.6–0.8 MPa; ความผันผวน ±1% (สะอาด แห้ง ปราศจากน้ำมัน กรอง มีการควบคุม) 4. ข้อมูลจำเพาะของอุปกรณ์:
· น้ำหนัก: ประมาณ 0.6 ตัน
· สี: สีเทาอ่อน หรือตามที่ลูกค้าระบุ5. ข้อกำหนดด้านสิ่งแวดล้อม:
· อุณหภูมิ: 0–45℃
· ความชื้น: 30%–75% RH; แห้ง ระบายอากาศ ไม่กัดกร่อน
