เครื่องซ้อนอิเล็กโทรดอัตโนมัติแบบสถานีคู่ 200 ชนิดสำหรับเซลล์ลิเธียมแบบปริซึม

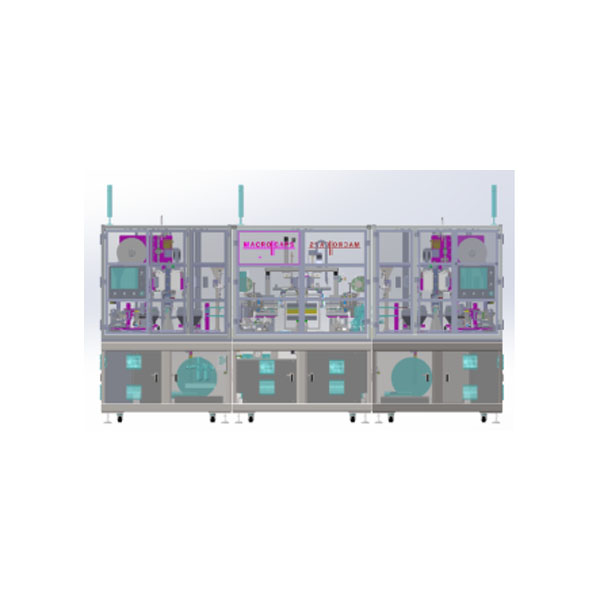

 1. การแนะนำอุปกรณ์

1.1 ภาพรวมอุปกรณ์ อุปกรณ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับเซลล์แบตเตอรี่ลิเธียมไอออนแบบปริซึม โดยอุปกรณ์นี้เชี่ยวชาญในการดำเนินการซ้อนรูปตัว Z อย่างแม่นยำ

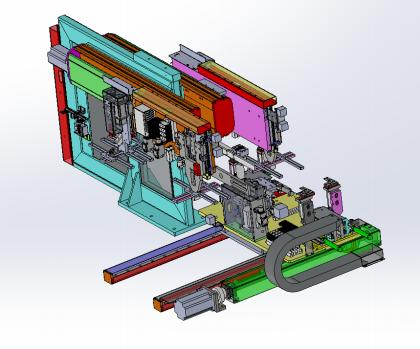

1.2 กระบวนการทำงานเครื่องแยกจะถูกคลี่ออกอย่างแข็งขัน ผ่านกลไกปรับความตึง และนำเข้าสู่แท่นวางซ้อน โต๊ะวางซ้อนจะขับเคลื่อนเครื่องแยกให้เคลื่อนที่ไปมาเพื่อวางอิเล็กโทรด อิเล็กโทรดบวกและลบจะถูกวางซ้อนก่อน จากนั้นแขนกลสองชุดพร้อมถ้วยดูดจะรับอิเล็กโทรดบวกและลบจากกล่องวัสดุสองกล่องทางด้านซ้ายตามลำดับ หลังจากวางตำแหน่งที่แม่นยำแล้ว เซลล์จะถูกวางซ้อนบนแท่นวางซ้อน หลังจากวางซ้อนเสร็จสิ้น เซลล์จะถูกถ่ายโอนไปยังสถานีเทปท้ายด้วยแขนกล เครื่องแยกจะถูกตัด และติดเทปโดยอัตโนมัติ กระบวนการวางซ้อนเซลล์ถัดไปจะเริ่มต้นพร้อมกัน

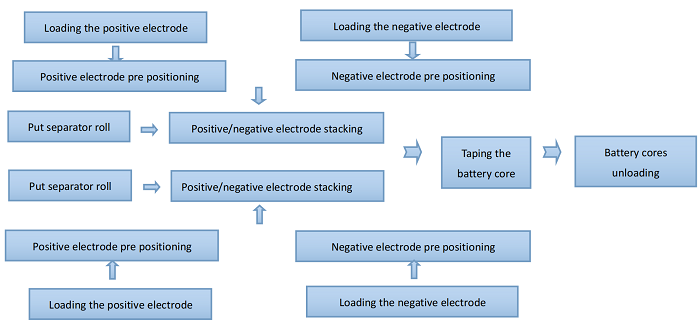

แผนภาพกระบวนการไหล:

1.3 คุณสมบัติของอุปกรณ์ 1.3.1 ตัวแยก: การคลายออกที่ใช้งานอยู่; การแก้ไขการจัดตำแหน่ง;  ความแม่นยำในการจัดตำแหน่ง ±0.3 มม. 1.3.2 ความแม่นยำสูง: ผ่านการวางตำแหน่งทางกลของอิเล็กโทรด ความแม่นยำในการซ้อนภายใน ±0.3 มม. 1.3.3 ประสิทธิภาพสูง: ความเร็วในการซ้อนโดยรวมอยู่ที่ 0.5 วินาที–0.8 วินาทีต่อชิ้น 1.3.4 การป้องกันฝุ่น: กลไกป้องกันฝุ่นที่มีประสิทธิภาพติดตั้งบนกล่องวัสดุและสถานีกำหนดตำแหน่งล่วงหน้า1.3.5 ความน่าเชื่อถือ: หมุดกำหนดตำแหน่งติดตั้งบนโมดูลที่มีความแม่นยำสูงและมีการเคลื่อนย้ายบ่อยครั้ง1.3.6 การป้องกันแผ่นหลายแผ่นและแผ่นที่พลาด: กลไกการตรวจจับและป้องกัน  ช่วยหลีกเลี่ยง การซ้อนแผ่นหลายแผ่นหรือแผ่นที่พลาด 1.3.7 การตรวจจับข้อบกพร่องที่มุมแท็บ: ป้องกันการจัดตำแหน่งที่ไม่ถูกต้องและการใส่ แท็บที่ผิดพลาด1.3.8  การคายประจุแบบซ้อนเซลล์ ( การคายประจุ แบบเซลล์ เดียวด้วยหุ่น  ยนต์  )



2. ส่วนประกอบมาตรฐานและคำอธิบายฟังก์ชัน

เลขที่	ชื่อส่วนประกอบ	จำนวน/ชุด	คำอธิบาย
1	ฐานเฟรม	3	สนับสนุนอุปกรณ์และให้การอ้างอิงการติดตั้ง

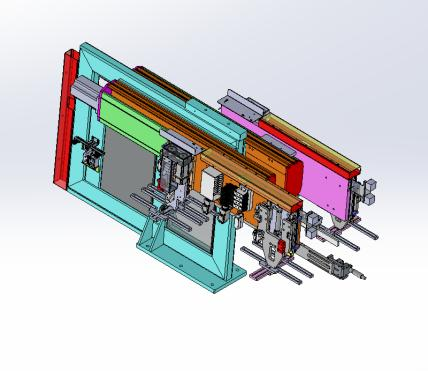

2	โมดูลป้อนอัตโนมัติ	4	ตัวป้อนปลั๊กอินแบบกำหนดเอง 4 ตัวสำหรับขั้วบวก/ขั้วลบ ช่วงปรับได้ สัญญาณเตือนหยุดอัตโนมัติเมื่อวัสดุขาดแคลน
3	โมดูลช่วยป้อนอิเล็กโทรด	4	ประกอบด้วยแปรง เครื่องเขย่า เครื่องเป่าลม เครื่องดูดฝุ่น และการออกแบบป้องกันกระดาษหลายแผ่น

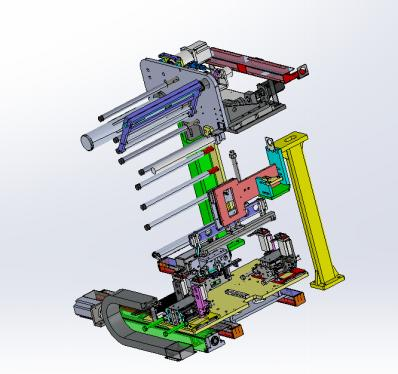

4	โมดูลคลายตัวแยก	2	การคลายอัตโนมัติพร้อมความตึงคงที่ที่ปรับได้และการแก้ไขการจัดตำแหน่งแกนเต็ม
5	โมดูลหุ่นยนต์ซ้อน	4	ขับเคลื่อนด้วยเซอร์โว ช่วยให้รับและวางอิเล็กโทรดได้อย่างแม่นยำ มีคุณสมบัติดูดฝุ่น ตรวจจับความหนาด้วยอัลตราโซนิก
6	โมดูลโต๊ะซ้อน	2	การเคลื่อนไหวและการยกที่ขับเคลื่อนด้วยเซอร์โวโดยใช้บอลสกรูที่มีความแม่นยำ
7	โมดูลการถ่ายโอนเซลล์	1	แขนหุ่นยนต์ถ่ายโอนเซลล์ไปยังสถานีเทป
8	โมดูลตัดแยก	2	กลไกการตัดแบบร้อน ตัดตามความยาวหางที่กำหนด
9	โมดูลแอปพลิเคชันเทป	1	ติดเทปด้านข้างทุกขอบ (รวมถึงแถบกลาง) ปรับตำแหน่งและปริมาณได้
10	โมดูลการคายประจุอัตโนมัติ	1	เซลล์ถูกเรียงซ้อนกันเพื่อการกำจัดแบบแบตช์ ช่วยลดการใช้แรงงานคน
11	ระบบปฏิบัติการไฟฟ้า	1	อินเทอร์เฟซหน้าจอสัมผัสพร้อมสวิตช์หยุดฉุกเฉินและเปิดปิด
12	ระบบควบคุม	1	ใช้ PLC ผสานระบบไฟฟ้า/ลมเพื่อประหยัดพื้นที่และบำรุงรักษาง่าย
13	ผ้าคลุมกันฝุ่น	1	กรอบอะลูมิเนียมพร้อมฝาครอบอะครีลิก รวมสวิตช์อินเตอร์ล็อค

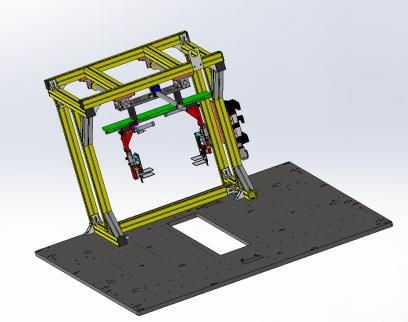

2.1 โครงฐาน

ฟังก์ชั่น : ให้ระนาบอ้างอิงที่แบนและมั่นคงสำหรับชิ้นส่วนที่เคลื่อนไหว

โครงสร้าง : ท่อเหล็กสี่เหลี่ยมความแข็งแรงสูง เชื่อมและอบผิวด้วยความร้อน แผ่นฐานเหล็กกล้าคาร์บอนกลึงแบนและชุบโครเมียม

2.2 โมดูลป้อนอัตโนมัติ

ฟังก์ชัน : ปลั๊กอินฟีดเดอร์แบบกำหนดเอง (4 ตัวสำหรับขั้วบวก/ขั้วลบ) ปรับขนาดได้ รับรองการรับสัญญาณอิเล็กโทรดที่เชื่อถือได้ หยุดอัตโนมัติพร้อม ระบบตรวจจับการขาดแคลน วัสดุ

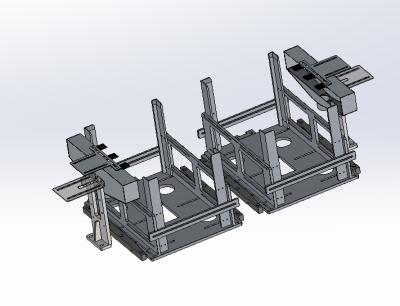

2.3 โมดูลช่วยป้อนอิเล็กโทรด

ฟังก์ชั่น : มีแปรง เครื่องเขย่า เครื่องเป่าลม เครื่องดูดฝุ่น และกลไกป้องกันแผ่นหลายแผ่น

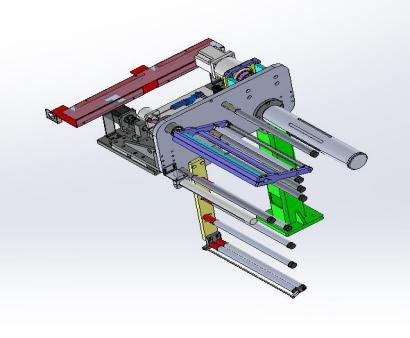

2.4 โมดูลคลายเกลียวตัวแยก

ฟังก์ชั่น : คลายตัวแยกออกโดยอัตโนมัติพร้อมความตึงคงที่และการแก้ไขการจัดตำแหน่ง

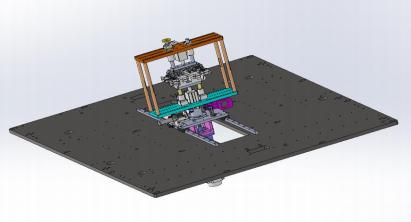

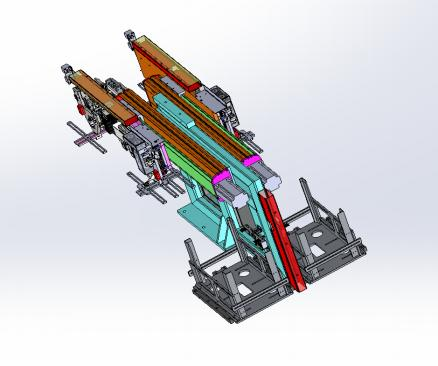

2.5 โมดูลหุ่นยนต์ซ้อน

ฟังก์ชั่น : การควบคุมด้วยเซอร์โวในการรับและวางที่แม่นยำ รวมถึงการดูดฝุ่น การตรวจจับความหนาของอัลตราโซนิกเพื่อป้องกันการทับซ้อนของแผ่นหลายแผ่น

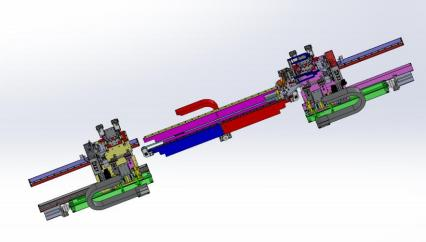

2.6 โมดูลโต๊ะซ้อน

ฟังก์ชั่น : การเคลื่อนที่เชิงเส้นและแนวตั้งที่ขับเคลื่อนด้วยเซอร์โว ขับเคลื่อนด้วยบอลสกรูที่มีความแม่นยำ

2.7 โมดูลการถ่ายโอนเซลล์

ฟังก์ชั่น : แขนหุ่นยนต์จะถ่ายโอนเซลล์ไปยังสถานีเทปโดยอัตโนมัติ

2.8 โมดูลตัดแยก

ฟังก์ชั่น : ใบมีดร้อนจะตัดตัวแยกหลังจากกำหนดความยาวหางแล้ว

2.9 โมดูลแอปพลิเคชันเทป

ฟังก์ชั่น : ติดเทปทั้งสี่ด้าน (รวมบริเวณแถบ) กำหนดตำแหน่งและปริมาณของเทปได้

2.10 โมดูลการปล่อยประจุอัตโนมัติ

ฟังก์ชัน : เซลล์จะถูกเรียงซ้อนและปล่อยออกเป็นชุดๆ ช่วยลดภาระงานของผู้ปฏิบัติงาน

2.11 ระบบปฏิบัติการไฟฟ้า

ฟังก์ชั่น : สั่งการผ่านหน้าจอสัมผัส รวมถึงหยุดฉุกเฉินและสวิตช์เปิดปิด



2.12 ระบบควบคุม

ฟังก์ชัน : ใช้ PLC พร้อมเซอร์โว/สเต็ปเปอร์เพื่อการตอบสนองที่รวดเร็วและรอบการสแกนสั้น รองรับระบบ MES สำหรับการติดตามข้อมูลการผลิต

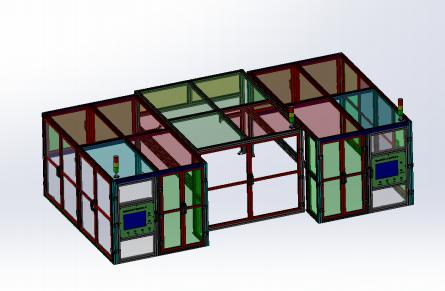

2.13 ฝาครอบกันฝุ่น

ฟังก์ชั่น : ฝาครอบอะครีลิค 1 ชิ้น พร้อมสวิตช์อินเตอร์ล็อค

3. ข้อมูลจำเพาะของกระบวนการ

3.1 ข้อมูลจำเพาะของวัสดุ

วัสดุ	ประเภทฟีด	ความยาว (มม.)	ความกว้าง (มม.)	ความหนา (µm)	เส้นผ่านศูนย์กลางภายใน	เส้นผ่านศูนย์กลางภายนอกสูงสุด
แคโทด	แผ่น	40–100	90–320	80–320	-	-
ขั้วบวก	แผ่น	40–100	90–320	80–320	-	-
แท็บบวก	-	2–40	90–320	12–30	-	-
แท็บเชิงลบ	-	2–40	90–320	8–20	-	-
ตัวคั่น	ม้วน	-	90–320	10–40	φ76.2	φ300
เทป	ม้วน	20–40	10–30	100–200	φ76.2	φ150

หมายเหตุ:

1.  ความยาวของอิเล็กโทรดหมายถึงขนาดตามทิศทางของแท็บ (ไม่รวมความยาวแท็บ)

2.  ไม่มีการสูญเสียผงหรือคลื่นขอบอย่างมีนัยสำคัญ ครีบ <15 ไมโครเมตร ความคลาดเคลื่อนของแม่พิมพ์ตัด <0.2 มม.

3.  ไม่มีการม้วนงอหรือติดระหว่างอิเล็กโทรด

4.  ข้อผิดพลาดของงูแยก: ±1.0 มม. ต่อ 1,000 มม.



3.2 ข้อมูลจำเพาะของเซลล์

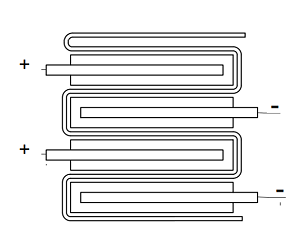

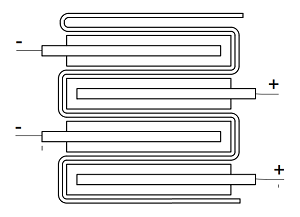

รายการ	สเปค (มม.)		แผนภาพเซลล์
ความยาวเซลล์ (ลิตร)	40–100
ความกว้างของเซลล์ (W)	90–320
ความหนาของเซลล์ (T)	5–40
การรับแสงแท็บ (L1)	2–40
การวางแนวแท็บ	ฝั่งตรงข้าม
รวม L + L1	≤140



4. พารามิเตอร์ทางเทคนิค

รายการ	พารามิเตอร์ทางเทคนิค
เวลาในการวางซ้อนแผ่นเดียว	1.1–1.5 วินาที (แตกต่างกันไปตามขนาดอิเล็กโทรด)
เวลาเสริมต่อเซลล์	≤15 วินาที
การจัดตำแหน่งอิเล็กโทรดกับตัวแยก	±0.3 มม.
การจัดตำแหน่งขอบตัวแยก	±0.4มม. (ไม่มีหาง)
การจัดตำแหน่งอิเล็กโทรดที่อยู่ติดกัน	±0.3 มม.
ความแม่นยำในการซ้อนโดยรวม	±0.5 มม.
จำนวนชั้น	ปรับได้ภายในช่วงความหนา
วิธีการระบายออก	เซลล์สแต็ค
การบำรุงรักษาความผิดพลาด	สัญญาณเตือนจะเคลียร์ภายใน ≤10 นาที
เวลาการทำงาน (OEE)	98% (มีข้อบกพร่องเฉพาะอุปกรณ์)
อัตราคุณสมบัติ	99.2% (มีตำหนิเฉพาะอุปกรณ์)



5. หมายเหตุชิ้นส่วนมาตรฐาน:  มอเตอร์และ PLC จะต้องได้รับการรับรอง CE ของจีน

เลขที่	ชื่อ	ยี่ห้อ	บันทึก
1	กระบอกสูบ	แอร์แทค
2	สวิตช์แม่เหล็ก	แอร์แทค
3	ไกด์เชิงเส้น	ฮิวิน/ดิงฮาน
4	บอลสกรู	การบาดเจ็บที่สมอง
5	เซอร์โวมอเตอร์/ไดรฟ์	พานาโซนิค/ชิงหลาน/ลีดไชน์/หยานคง/อินโนแวนซ์
6	โซลินอยด์วาล์ว	แอร์แทค/เอสเอ็มซี
7	พีแอลซี	ออมรอน
8	เซ็นเซอร์	Daochuan/OMRON/PANASONIC/Jiazhuan/คีย์เอ็นซ์
9	ใยแก้วนำแสง	คีย์เอ็นซ์/ซันเอ็กซ์/ออมรอน/พานาโซนิค
10	หน้าจอสัมผัส	คุนหลุน ตงไท่/เว่ยหลง/ไวน์วิว









6. ชุดเปลี่ยน

เลขที่	โมดูล	ส่วนหนึ่ง	หน่วย	จำนวน	บันทึก
1	กล่องอิเล็กโทรด	แผ่นปรับระดับได้	ชิ้น	8	ภายในช่วงที่กำหนด ส่วนประกอบต่างๆ เช่น กล่องวัสดุ กลไกการจัดตำแหน่งล่วงหน้า และถ้วยดูด สามารถปรับได้ตามความเหมาะสม
2	การจัดตำแหน่งล่วงหน้า	แผ่นปรับระดับ	ชิ้น	4
3	แขนหุ่นยนต์	แผ่นดูด	ชิ้น	4
4	โต๊ะซ้อน	แผ่นอัด	ชิ้น	8
5	-	แผ่นรองรับเซลล์	ชิ้น	2
6	การปลดประจำการ	แผ่นระบาย	ชิ้น	4
7	การเทป	-	ชุด	1
8	อื่น	-	ชิ้น	-



7. รายการชิ้นส่วนที่สึกหรอ

เลขที่	ชื่อ	สเปค/รุ่น	ราคาต่อหน่วย (หยวน)	ผู้ผลิต	บันทึก
1	หัวดูด	กำหนดเอง	35	กลึง	ทำความสะอาดทุกวัน
2	แผ่นกด 1	กำหนดเอง	680	กลึง	ระยะเวลาเตรียมการ 10 วัน
3	แผ่นกด 2	กำหนดเอง	680	กลึง	ระยะเวลาเตรียมการ 10 วัน
4	ตัวกรองสูญญากาศ	วีเอฟดี-3-06	90	เชลิค	ทำความสะอาดรายสัปดาห์
5	เครื่องกำเนิดสุญญากาศ	วีเอบี-0706	80	เชลิค	ทำความสะอาดรายสัปดาห์
6	โฟม	-	-	อุปกรณ์เสริม	ติดอยู่บนพื้นผิวเซลล์
7	เทฟลอน	-	-	อุปกรณ์เสริม	ติดกับพื้นผิวอิเล็กโทรด



8. รายการจัดส่ง

เลขที่	ชื่อ	จำนวน	หน่วย	บันทึก
1	เครื่องซ้อนอัตโนมัติ	1	หน่วย	แบบจำลองการยอมรับ
2	โซลินอยด์วาล์ว	1	ชิ้น	สำรอง
3	เซ็นเซอร์	2	ชิ้น	สำรอง
4	ชุดเครื่องมือ	1	ชุด	เครื่องมือ
5	ข้อมูลจำเพาะทางเทคนิค	1	สำเนา	จัดทำหลังสัญญา
6	รายงานการตรวจสอบ	1	สำเนา	จัดส่งพร้อมอุปกรณ์
7	คู่มือผู้ใช้	1	สำเนา	จัดส่งพร้อมอุปกรณ์
8	รายการอะไหล่	1	ชุด	จัดส่งพร้อมอุปกรณ์
9	รายการชุดเปลี่ยน	1	ชุด	จัดส่งพร้อมอุปกรณ์
10	รายการชิ้นส่วนที่สึกหรอ	1	สำเนา	พร้อมหมายเลขรุ่น/แบบ
11	แผนผังสายไฟ	1	ชุด	จัดส่งหลังจากได้รับการยอมรับและชำระเงิน 90%

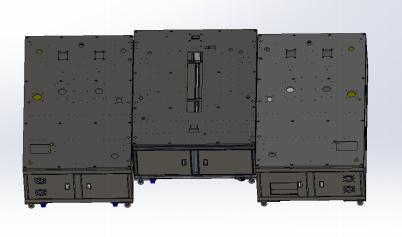

9. ภาพรวมและไดอะแกรมของเครื่องจักร

รายการ	ข้อมูลจำเพาะ
ขนาด	กว้าง 4700 × ยาว 2300 × สูง 2400 มม. (แบบสุดท้ายเพื่อยืนยัน)
น้ำหนัก / โหลด	~4000กก.; >600กก./ตร.ม.
พลัง	AC380V ±10%, 3 เฟส, 20KVA, 50Hz
อากาศ	0.5–0.7MPa, 200 ลิตร/นาที, อากาศอัดแห้ง
อุณหภูมิ/ความชื้น	5–35℃; ความชื้นสัมพัทธ์ 5–55%
มลพิษทางอากาศ	ไม่มีฝุ่น/ก๊าซที่กัดกร่อนหรือเป็นสื่อนำไฟฟ้า
สนามแม่เหล็กและการสั่นสะเทือน	ไม่มีการรบกวนหรือการสั่นสะเทือนรุนแรง
