เครื่องซ้อนแบบพับ Z อัตโนมัติพร้อมเทปสำหรับการประกอบเซลล์แบบปริซึม

ภาพรวมฟังก์ชันI.F

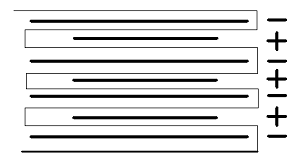

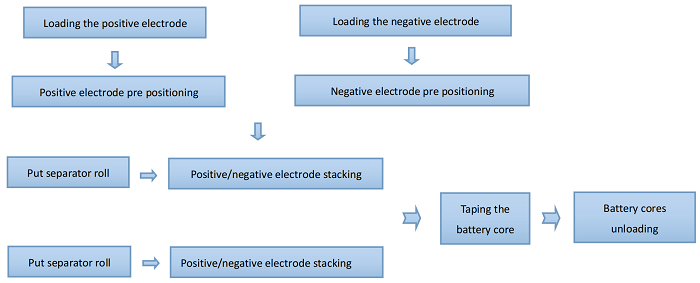

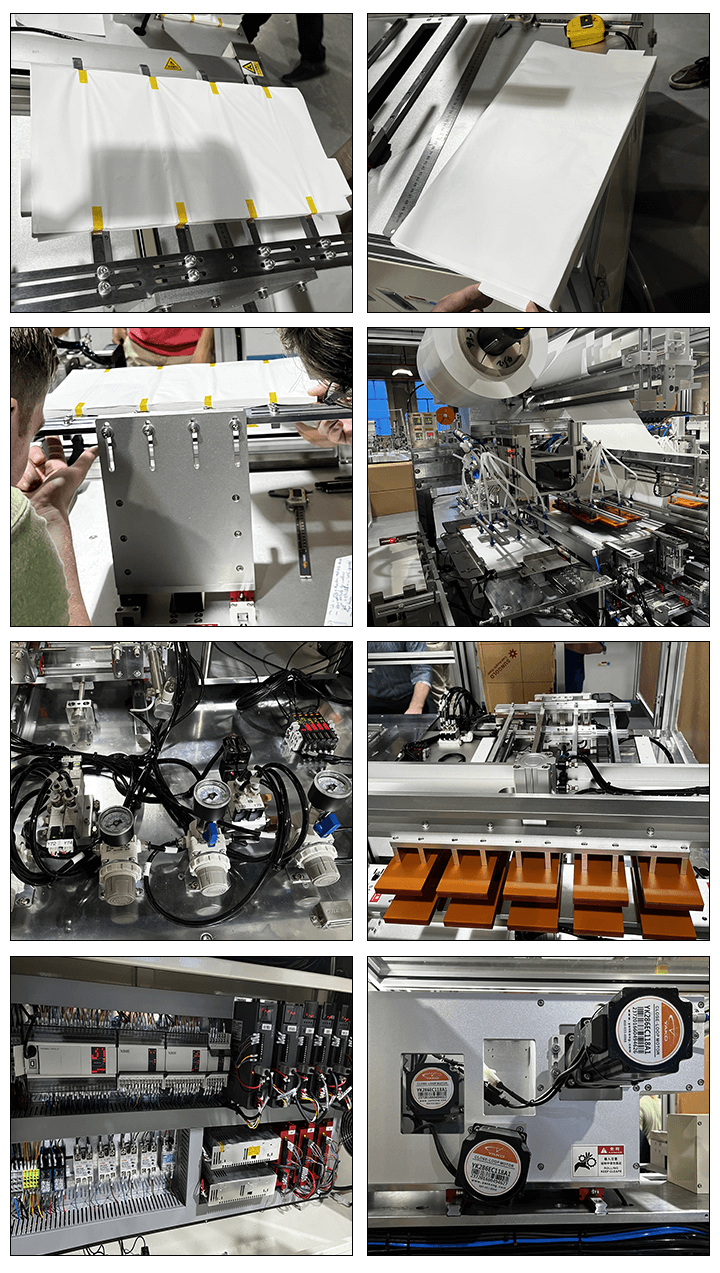

เครื่องแยกจะถูกคลี่ออกแบบไดนามิกและนำทางผ่านระบบควบคุมแรงดึงไปยังแท่นซ้อน แท่นจะเลื่อนเครื่องแยกไปมาเพื่ออำนวยความสะดวกในการวางอิเล็กโทรด แผ่นแคโทดและแอโนดจะถูกวางซ้อนกันในลำดับที่สลับกัน แขนดูดแบบหุ่นยนต์สองแขนจะหยิบอิเล็กโทรดที่เกี่ยวข้องจากถังวัสดุด้านซ้าย จัดตำแหน่งให้ตรงกันอย่างแม่นยำ แล้ววางลงบนแท่น เมื่อวางซ้อนกันเสร็จแล้ว เครื่องแยกจะถูกตัดแต่ง และเซลล์จะถูกถ่ายโอนโดยแขนหุ่นยนต์ไปยังสถานีเทปเพื่อปิดผนึกอัตโนมัติ ในขณะเดียวกัน กระบวนการวางซ้อนเซลล์ที่ตามมาก็จะเริ่มต้นอย่างราบรื่น

II. พารามิเตอร์พื้นฐาน

1.  ขนาด : 1940มม. (ยาว) × 1650มม. (ลึก) × 2100มม. (สูง) (ขึ้นอยู่กับการออกแบบจริง)

2.  แหล่งจ่ายไฟ : 220V 50Hz

3.  แหล่งอากาศ : 0.5 MPa

4.  ไม่มีก๊าซกัดกร่อน ของเหลว หรือก๊าซระเบิด

5.  สี : มาตรฐานผู้ผลิต (International Warm Gray 1C)



III. พารามิเตอร์ทางเทคนิค

1.  ขนาดเซลล์ที่ใช้ได้ : ความยาว L135–190 มม., ความกว้าง W80–150 มม., ความหนา H3.5–20 มม.; ความยาวแถบ Q ≤25 มม.

2.  ความเร็วเครื่อง : 1.4–1.6 วินาที/ชิ้น

3.  ความแม่นยำในการจัดตำแหน่งอิเล็กโทรดกับตัวแยก : ความเบี่ยงเบนจากจุดศูนย์กลาง ±0.25 มม.

4.  การป้องกันฝุ่น : กลไกป้องกันฝุ่นที่มีประสิทธิภาพติดตั้งบนกล่องวัสดุและพื้นที่จัดตำแหน่งล่วงหน้า

5.  ความน่าเชื่อถือ : โมดูลที่มีความแม่นยำสูงและเคลื่อนที่บ่อยครั้งได้รับการยึดด้วยหมุดกำหนดตำแหน่ง

6.  การป้องกันการสูญหายของแผ่นกระดาษหลายแผ่น : การตรวจจับแผ่นกระดาษที่หายไป กลไกป้องกันแผ่นกระดาษหลายแผ่น การตรวจจับแผ่นกระดาษหลายแผ่นด้วยอัลตราโซนิกช่วยป้องกันไม่ให้แผ่นกระดาษหลายแผ่นถูกซ้อนกันในเซลล์ได้อย่างมีประสิทธิภาพ

7.  การตรวจจับข้อบกพร่องของแท็บ : ตรวจจับการโค้งงอ การแตกหัก และข้อบกพร่องของขอบแท็บเพื่อป้องกันไม่ให้แผ่นที่มีข้อบกพร่องเข้าไปในเซลล์

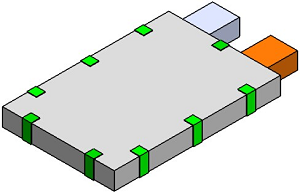

ข้อมูลจำเพาะของเซลล์

รายการ	สเปค		หมายเหตุ
ความยาวเซลล์ (ลิตร)	135–190
ความกว้างของเซลล์ (W)	80–150
ความหนาของเซลล์ (T)	3.5–20
การรับแสงแท็บ (L1)	10–25
ทิศทางแท็บ	ฝั่งตรงข้าม
เมื่อแท็บต่อต้าน	L+L1 ≤ 180



IV. องค์ประกอบมาตรฐาน

เลขที่	ชื่อส่วนประกอบ	จำนวน	คำอธิบาย
1	กล่องป้อนวัสดุอัตโนมัติ	2	กล่องแบบแทรกพิเศษ 2 กล่องสำหรับแคโทด/แอโนด ปรับช่วงได้
2	ตัวช่วยป้อนแผ่นอิเล็กโทรด	2	แปรง การสั่นสะเทือน การเป่าลม และการเก็บฝุ่น ป้องกันแผ่นหลายแผ่น
3	กลไกการยกแผ่น	2	รับประกันการหยิบแผ่นงานที่เชื่อถือได้ แจ้งเตือนเมื่อวัสดุหมด
4	หน่วยความตึงตัวแยก	1	การคลายเครียดอย่างแข็งขันด้วยความตึงเครียดอย่างต่อเนื่อง
4.1	ระบบแยก EPC	1	เว็บแนะนำการคลายเครียด
5	การจัดตำแหน่งล่วงหน้าทางกล	2	การจัดตำแหน่งความแม่นยำเชิงกล การเก็บฝุ่น ระบบสูญญากาศ
5.1	การตรวจจับหลายแผ่น	2	การตรวจจับความหนาด้วยคลื่นเสียงอัลตราโซนิกเพื่อป้องกันการซ้อนแผ่นหลายแผ่น
6	แขนหุ่นยนต์แบบซ้อน	2	ขับเคลื่อนด้วยเซอร์โวเพื่อการซ้อนที่เชื่อถือได้; การรับวัสดุที่ขับเคลื่อนด้วยเซอร์โว
7	กลไกการดูดแบบปิ๊กอัพ	4	ชุดหัวดูดและแผ่นดูด 2 ชุด
8	แพลตฟอร์มการวางซ้อน	1	การยกและเลื่อนที่ขับเคลื่อนด้วยเซอร์โวโดยใช้บอลสกรูที่มีความแม่นยำ
9	หน่วยเป่าแยก	1	พัดตัวแยกไปฝั่งตรงข้าม
10	กริปเปอร์ถ่ายโอนเซลล์	1	โอนเซลล์อัตโนมัติ
11	หน่วยตัดแยก	1	ใบมีดตัดร้อน ตัดตัวแยกตามความยาวที่ตั้งไว้
12	หน่วยติดเทปด้านข้าง	1	ติดเทปรอบทั้งสี่ด้านรวมทั้งบริเวณแท็บ ตั้งโปรแกรมได้
13	หน่วยปล่อยประจุอัตโนมัติ	1	การซ้อนเซลล์อัตโนมัติสำหรับการกำจัดแบบแบตช์
14	ระบบปฏิบัติการไฟฟ้า	1	ควบคุมด้วยระบบสัมผัส พร้อมระบบหยุดฉุกเฉิน สวิตช์เปิดปิด ฯลฯ
15	ระบบควบคุม	1	ระบบไฟฟ้าและระบบลมที่รวมอยู่ภายในอุปกรณ์
16	โครงเครื่องจักร	2	สี: พีซี ขาว
17	กล่องกันฝุ่น	1	ฝาครอบกระจกอลูมิเนียมพร้อมสวิตช์ล็อคและหยุดฉุกเฉิน
18	หน่วยเก็บฝุ่น	1	การดูดแบบเป่าลม ใช้กับการจัดตำแหน่งล่วงหน้าและกล่องวัสดุ
19	ระบบสุญญากาศ	-	เครื่องกำเนิดสุญญากาศ



V. การกำหนดค่าส่วนประกอบหลัก

1.  รายการชิ้นส่วนมาตรฐาน

เลขที่	ชื่อ	ยี่ห้อ	หมายเหตุ
1	กระบอกสูบ	แอร์แทค
2	รางนำเชิงเส้น	ดินฮาน / ฮิวิน
3	บอลสกรู	TBI / HIWIN
4	พีแอลซี	ออมรอน



2.  รายการอะไหล่เปลี่ยน

เลขที่	การประกอบ	ส่วนหนึ่ง	หน่วย	จำนวน	หมายเหตุ
1	กล่องอิเล็กโทรด	แผ่นปรับระดับได้	ชิ้น	4	ช่วงปรับสำหรับกล่องวัสดุ การจัดตำแหน่งล่วงหน้า ถ้วยดูด
2	การจัดตำแหน่งล่วงหน้า	แผ่นจัดตำแหน่ง	ชิ้น	2
3	แขนหุ่นยนต์แบบซ้อน	แผ่นดูด	ชิ้น	2
4	แพลตฟอร์มการวางซ้อน	แผ่นกดซ้อน	ชิ้น	4
5		แผ่นรองรับเซลล์	ชิ้น	1
6	หน่วยปล่อย	การสนับสนุนการปลดประจำการ	ชิ้น	2
7	กลไกการเทป	-	ชุด	1
8	คนอื่น	-	-	-



3.  รายการชิ้นส่วนที่สวมใส่

เลขที่	ชื่อ	รุ่น/สเปค	ผู้ผลิต	หมายเหตุ
1	หัวดูด	กำหนดเอง	กลึง	ทำความสะอาดทุกวัน
2	แผ่นกด 1	กำหนดเอง	กลึง	ระยะเวลาเตรียมการ 10 วัน
3	แผ่นกด 2	กำหนดเอง	กลึง	ระยะเวลาเตรียมการ 10 วัน
4	ตัวกรองสูญญากาศ	วีเอฟดี-3-06	เชลิค	ทำความสะอาดรายสัปดาห์
5	เครื่องกำเนิดสุญญากาศ	วีเอบี-0706	เชลิค	ทำความสะอาดรายสัปดาห์
6	โฟม	-	-	ชั้นป้องกันการสัมผัสเซลล์
7	เทฟลอน	-	-	ชั้นป้องกันสำหรับการสัมผัสอิเล็กโทรด



4.  รายการจัดส่ง

เลขที่	รายการ	จำนวน	หน่วย	หมายเหตุ
1	เครื่องซ้อนอัตโนมัติ	1	ชุด	แบบจำลองการยอมรับ
2	โซลินอยด์วาล์ว	1	ชิ้นส่วน	สำรอง
3	เซ็นเซอร์	2	ชิ้นส่วน	สำรอง
4	ชุดเครื่องมือ	1	ชุด	เครื่องมือ
5	แผ่นข้อมูลจำเพาะทางเทคนิค	1	สำเนา	จัดเตรียมให้หลังจากการเซ็นสัญญา
6	รายงานการควบคุมคุณภาพการจัดส่ง	1	สำเนา	จัดส่งให้เมื่อได้รับสินค้า
7	คู่มือผู้ใช้	1	สำเนา	จัดส่งให้เมื่อได้รับสินค้า
8	อะไหล่ (และรายการ)	1	ชุด	จัดส่งให้เมื่อได้รับสินค้า
9	อะไหล่เปลี่ยน (และรายการ)	1	ชุด	จัดส่งให้เมื่อได้รับสินค้า
10	รายการชิ้นส่วนที่สวมใส่	1	สำเนา	รวมถึงหมายเลขชิ้นส่วนและภาพวาด
11	แผนผังสายไฟ	1	ชุด	จัดส่งหลังจากชำระเงินและยอมรับ 90%
