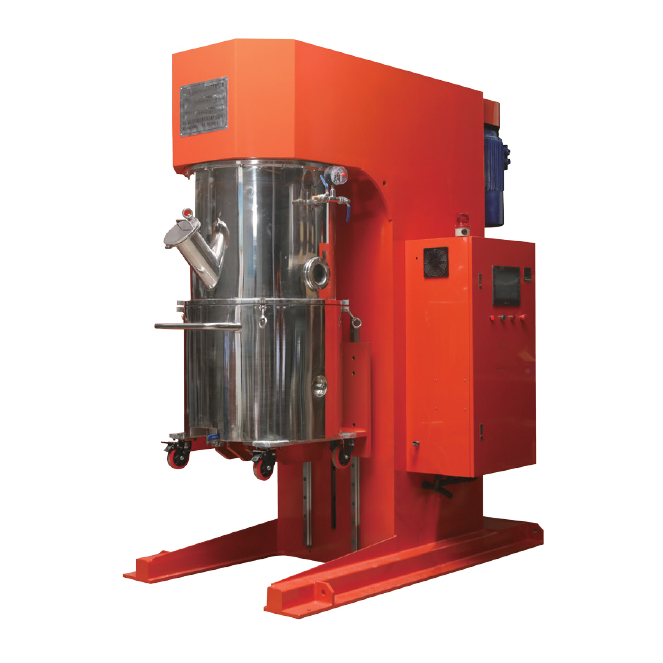

เครื่องผสมสูญญากาศแบบดาวเคราะห์คู่ขนาด 100 ลิตรสำหรับการผสมสารละลายแบตเตอรี่

ฉัน หลักการทำงาน

ใบพัดกวนแบบจานกระจายสามารถตรวจจับการเคลื่อนที่ของดาวเคราะห์ทั้งแบบหมุนสาธารณะและแบบหมุนเอง และสามารถปรับความเร็วได้ด้วย PLC และหน้าจอสัมผัส สามารถปรับความเร็วได้ด้วย PLC และหน้าจอสัมผัส วัสดุถูกผลิตขึ้นเพื่อการเคลื่อนที่ที่ซับซ้อน กระจายและบีบอย่างแรงเพื่อให้แน่ใจว่าวัสดุกระจายตัวและผสมกันอย่างทั่วถึง และฟองอากาศและถุงขี้เถ้าในสารละลายจะถูกกำจัดออกด้วยการดูดหรืออัดแรงดัน

II. ผลิตภัณฑ์ที่ใช้ได้

1. การผลิตวัสดุพายบวกและลบของแบตเตอรี่ลิเธียมไอออนที่มีความหนืด 1,000-10,000 ซีพี และการเตรียมวัสดุอื่นๆ

2.ไม่สามารถใช้ได้กับการผสมตัวทำละลายอะซิโตน

III. ขนาดและน้ำหนักรวมของอุปกรณ์

1. ขนาดโดยรวม: กว้าง 1380xสูง 2190xยาว 2203 มม.

2. น้ำหนักเครื่องทั้งหมด: ประมาณ 2.6 ตัน

IV.พารามิเตอร์ประสิทธิภาพของอุปกรณ์

1. ความจุอุปกรณ์:

ปริมาตรการออกแบบ: 149L, ปริมาตรการใช้งาน: 100L (ระยะห่างจากปากถังถึงน้ำหนักบรรทุกเต็มที่ 157มม. ห้ามใช้เกิน)

2. ข้อมูลจำเพาะของถังผสม:

เส้นผ่านศูนย์กลางภายใน ¢650มม. ความลึก 450มม.

ผลิตจาก SUS304 พร้อมเครื่องจักรกลแม่นยำ อ่างน้ำสแตนเลส 2 ชั้น 3. การปฏิวัติ

3. ชุดใบพัดกวนแบบบิดเกลียว 1 ชุด วัสดุ SUS304 ผลิตจากเครื่องจักรที่มีความแม่นยำ

3.2 ความเร็วในการหมุน : 6~31 รอบต่อนาที, ความเร็วใบพัดกวน : 12-65 รอบต่อนาที, การควบคุมความถี่

3.3 กำลังไฟฟ้า: 5.5 กิโลวัตต์

4. การหมุน (2 ชุด)

4. 1 ชุดเพลากระจาย 2 ชุด แต่ละชุดมีดิสก์กระจาย 2 แผ่น เส้นผ่านศูนย์กลาง 120 มม. ทำจาก SUS304

4.2 ความเร็วในการหมุน : 300~3185 รอบต่อนาที ควบคุมความถี่

4.3 กำลังไฟฟ้า: 11 กิโลวัตต์

5. ระดับสุญญากาศสามารถเข้าถึง -0.098Mpa โดยไม่ต้องใช้ปั๊มสุญญากาศ

6. ช่วงการควบคุมอุณหภูมิ: 20~90C, ความแตกต่างของอุณหภูมิ ± 1C, จุดวัดอุณหภูมิอยู่ที่ผนังตัวถังและสัมผัสโดยตรงกับวัสดุ

7. วัสดุ

7.1 สัมผัสกับส่วนวัสดุของวัสดุไม่น้อยกว่าสแตนเลสเกรด SUS304

7.2 เครื่องหลักทำจากเหล็ก QS235# เชื่อม

8. ระยะยก: 500 มม. โหมดยก: ยกไฟฟ้าแบบบาร์เรล กำลัง 2.2 กิโลวัตต์

9. โหมดควบคุม: ควบคุมด้วยตนเอง

V. การคุ้มครองความปลอดภัย

1.สัญญาณเตือนแบบเสียงและภาพสำหรับกลองมิกซ์ที่ขึ้นหรือลง

2. หลังจากถังผสมเข้าที่แล้ว เครื่องผสมก็สามารถทำงานได้

3.ไม่สามารถยกถังได้ในขณะที่เครื่องผสมกำลังทำงาน

4. การป้องกันอัตโนมัติของเครื่องใช้ไฟฟ้า การป้องกันหยุดฉุกเฉินสำหรับผู้ปฏิบัติงาน

5.เครื่องผสม ตู้ไฟฟ้า และกล่องควบคุม จำเป็นต้องต่อสายดิน

VI. พารามิเตอร์ทางเทคนิคของอุปกรณ์

1. อุปกรณ์ที่เหมาะกับความหนืด: 1,000- 100,000 cp

2. กำลังไฟทั้งหมด: ประมาณ 18.7 กิโลวัตต์

3. สูญญากาศ： ≤ -0 .098Mpa

4. แรงดันบวกของแจ็คเก็ตระบายความร้อนด้วยน้ำของถังผสม: ≤ 0.4Mpa

5. การวัด 1M จากผนังด้านนอกของเครื่อง เสียงรบกวนอุปกรณ์ ≤ 85db

VII. การกำหนดค่าอุปกรณ์

1.โฮสต์: การเคลือบพื้นผิวมาตรฐาน, การหุ้มด้วยสแตนเลสเสริม, สีเทาอุ่นมาตรฐานแห่งชาติ

2. บนตัวกระบอก: ผลิตจากสแตนเลส จำนวน 1 ชุด มาตรฐานพร้อมช่องจ่าย DN100 จำนวน 1 ช่อง, ช่องสังเกตการณ์ 100 ช่อง, ช่องสปอตไลท์ 1 ช่อง, ช่องสำรอง DN40 จำนวน 2 ช่อง, ข้อต่อสามทางสำหรับระบายของเหลวขนาด 3/4 นิ้ว, โต๊ะดูดสูญญากาศพื้นผิว 100 องศา จำนวน 1 ชุด

3. ถังผสม: สแตนเลสสตีล จำนวน 1 ชุด มาตรฐานพร้อมปลอกระบายความร้อนด้วยน้ำ 1 อัน (ช่องรับน้ำร้อนและน้ำเย็นเข้า-ออกฟันใน 1 นิ้ว, 1 อันพร้อมข้อต่อสวมเร็วสแตนเลสสตีล), ช่องระบายลมควบคุมบอลวาล์วขนาด 1 นิ้ว, ล้อทนทานต่อการกัดกร่อน 4 ล้อ, ด้ามจับตัวถัง 1 อัน

4. พายกวน: การผลิต SUS304 รวม 2 กลุ่ม

5.เพลากระจาย: ทำจาก SUS304 รวม 2 กลุ่ม

6.การกำหนดค่าอุปกรณ์

เลขที่.	ชื่อชิ้นส่วนมาตรฐาน	ข้อมูลจำเพาะรุ่น	สถานที่กำเนิด	ปริมาณ	หมายเหตุ
1	มอเตอร์อาร์	ซีรีส์Y	จีน	2
2	ตัว แปลงความถี่		จีน	2
3	ตัวลดความเร็ว	ซีรีย์R	จีน	1
4	เกจวัดสุญญากาศ	ซีรีย์YX	จีน	1
5	ทีเทอร์โมสแตท	XMTE - 3411 เค	เอไอเซ็ต	1	จีน
6	ล้อซิงโครนัส	ซีรีส์8M	จีน	4
7	ซีลเชิงกล	1 05+502  ซีรีส์	จีน	1
8	ตลับลูกปืนความเร็วสูง	ซีรีส์6	เอฟเอจี	6	เยอรมนี
9	ซีลน้ำมันแบบเคี่ยว	PTFE + FKM	จีน	6
1 0	พีแอลซี	เอฟเอ็กซ์3 เอสเอ-30 มิสเตอร์	เอ็มอิซึบิชิ	1	ญี่ปุ่น
1 1	มนุษย์และเครื่องจักร  อินเทอร์เฟซ	MT 610 3 IP	ไวน์วิว	1	จีน
