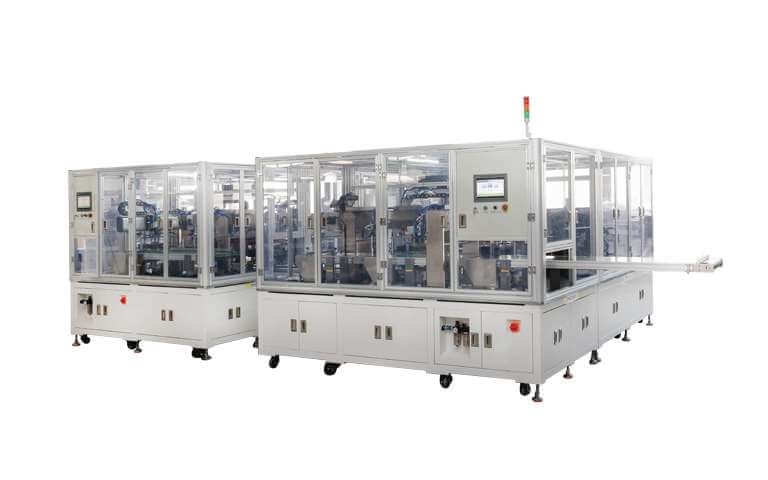

เครื่องเชื่อมแท็บอัตโนมัติสำหรับสายการผลิตเซลล์ปริซึม

Ⅰ、กระบวนการ:

การป้อนแท็บด้วยมือ - การทดสอบการลัดวงจร -  การเชื่อมแท็ บ  ก่อน -  การตัด แท็บ  - การจับแท็ บ  เพื่อ การเชื่อมแท็ บ  -  กาว แท็บ  สั้น -  กาว แท็บ ยาว - การทดสอบการลัดวงจร - การตัดด้วยมือและฟังก์ชั่นอื่นๆ

ในระหว่าง  การเชื่อม แบบแท็บ  เซอร์โวแกนซ้อนจะเคลื่อนที่เป็นขั้นๆ และสามารถตั้งค่าตำแหน่งการเชื่อมและจำนวนจุดเชื่อมได้



Ⅱ ：  อุปกรณ์นี้เหมาะสำหรับ  ช่วง เซลล์ :

หมายเลขรุ่น:TMAX-ZTHHJX-150		หมายเลขรุ่น:TMAX-ZTHHJX-300
ความยาวของเซลล์	50--150 มม.	ความยาวของเซลล์	130-300 มม.
ความกว้างของเซลล์	40-100 มม.	ความกว้างของเซลล์	90-230 มม.
ความหนาของเซลล์	3-10 มม.	ความหนาของเซลล์	5-15 มม.



Ⅲ、ข้อมูลจำเพาะ

รายการ	พารามิเตอร์ทางเทคนิคของกระบวนการยอมรับ
ผลผลิตแผ่นเดียว	≤6—8/ชิ้น
ความแม่นยำของการจัดตำแหน่งซ้ายและขวาก่อนและหลัง  การเชื่อมแท็บ	±0.3 มม.
ความแม่นยำในการจัดตำแหน่งแท็บ	±0.3 มม.
ความแม่นยำในการตัดแบบเสี้ยน	≤0.06 มม.
ความแม่นยำในการจัดตำแหน่งก่อนและหลังการติดกาว	±0.5 มม.
อัตราการดำเนินงาน	95% ( ข้อบกพร่องเกิดจากตัวเครื่องเท่านั้น)
อัตราการผ่าน	95 % ( ข้อบกพร่องเกิดจากตัวเครื่องเท่านั้น)



รายการ	ข้อมูลจำเพาะ
ขนาด	ยาว  9800 มม.   * กว้าง 1300 มม.   * สูง 1800 มม. ( แบบแยกชิ้นได้)
น้ำหนัก	4000 กก.
พลัง	AC220V±10 ％ เฟสเดียว กำลังไฟ   10KVA
อากาศอัด	แรงดัน: 0.5-0.7MPa(5kgf-7kgf/cm2)   อัตราการบริโภค: 200L/นาที
บีเอริง	450กก./ตร.ม.
อุณหภูมิและความชื้น	5-35℃; 5-55%
ฝุ่นละอองในอากาศ	ปราศจากเกลือ ก๊าซกัดกร่อน ฝุ่นนำไฟฟ้า ฯลฯ
