เครื่องเคลือบฟิล์มสีฟ้าสำหรับการผลิตแบตเตอรี่แบบปริซึม

1 、การแนะนำอุปกรณ์:

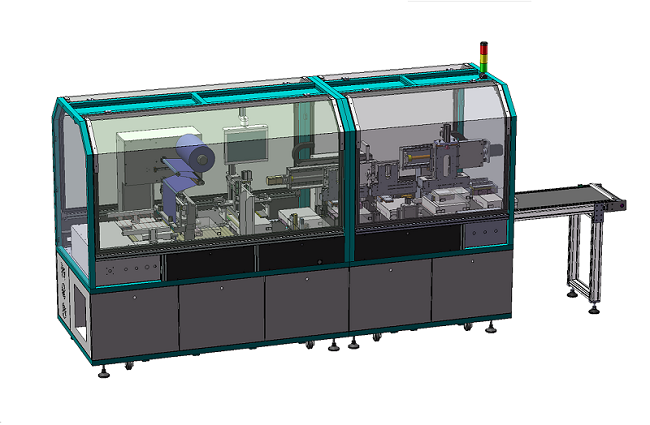

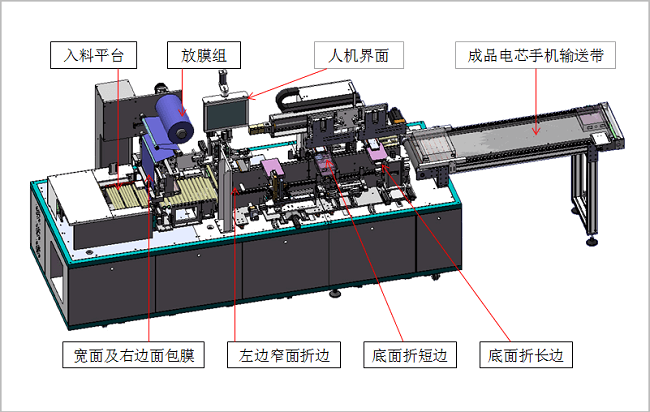

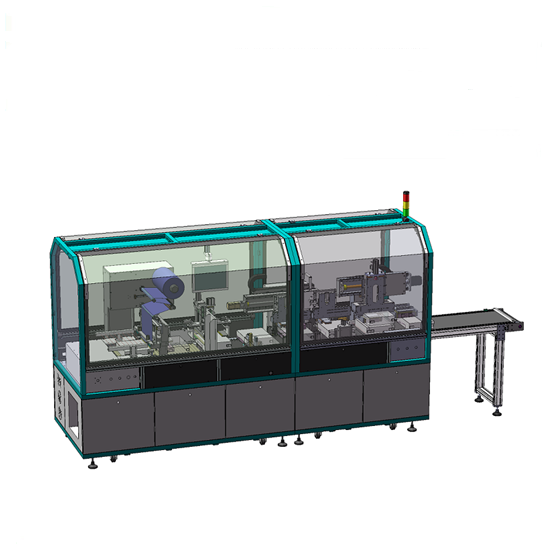

1.1 แผนผังเครื่องจักรทั้งหมด

      （ชั้นนอกของเครื่องใช้โปรไฟล์อลูมิเนียม + อะคริลิก

入料平台：แท่นให้อาหาร:

放膜组：กลุ่มเผยแพร่ภาพยนตร์:

人机界เลดี้：อินเทอร์เฟซ:

成品电池输送带：สายพานลำเลียงแบตเตอรี่สำเร็จรูป:

宽的及右边的包膜：ฟิล์มขนมปังหน้ากว้างและด้านขวา:

左边窄เลดี้折边:ชายเสื้อแคบซ้าย:

地的折短边：พับขอบสั้น:

底的折长边：พับขอบยาวด้านล่าง:

1.2 มิติรูปลักษณ์

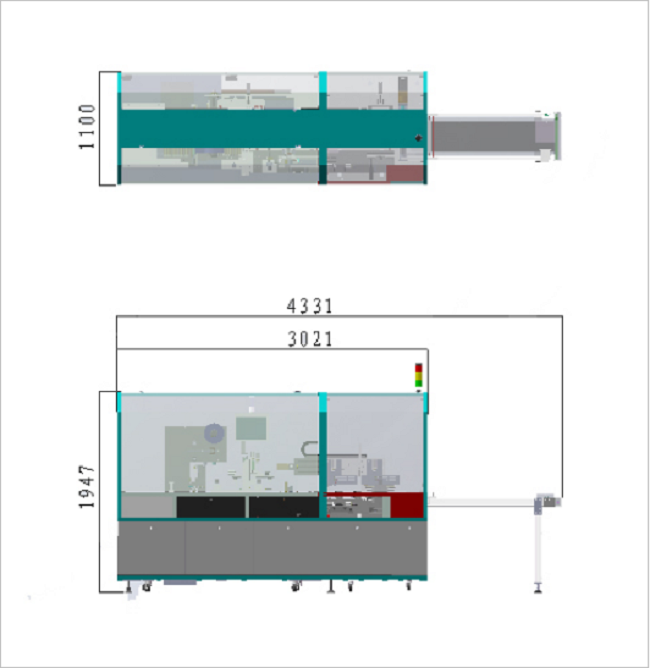

       4350 มม. (ยาว) × 1100 มม. (กว้าง) × 1950 มม. (สูง)

1.3 การแนะนำอุปกรณ์

อุปกรณ์นี้ใช้สำหรับเคลือบ  เซลล์แบตเตอรี่ แบบปริซึม  เคลือบด้วยกาวฉนวนบนพื้นผิวของเซลล์ทั้งหมด ช่วยปกป้องเซลล์และป้องกันไฟฟ้าลัดวงจรได้ดียิ่งขึ้น เปิดแบตเตอรี่ด้วยมือและเก็บแบตเตอรี่



1.4 หลักการและผลของการเคลือบกาว

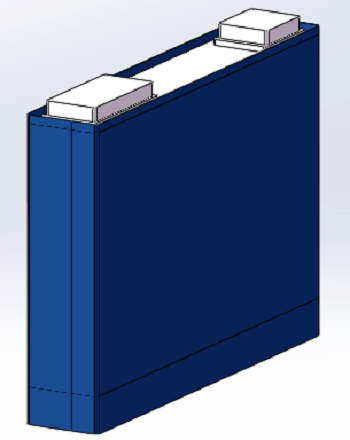

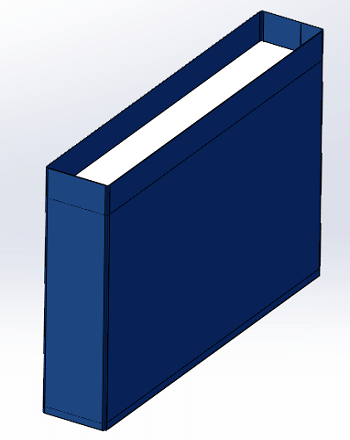

1.4.1 ฟิล์มกาวจะพันรอบด้านตามทิศทางความสูงของแบตเตอรี่และปิดผนึกที่ด้านข้าง (ดังที่แสดงในรูปที่ 1 และ 2)





（รูปที่ 1 ）（               รูปที่  2）

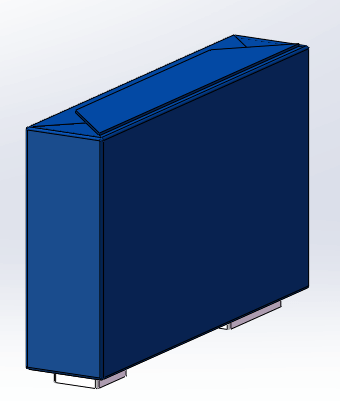

1.4.2 ปิดผนึกส่วนล่างของแบตเตอรี่เป็นรูปตัว "Y" โดยปิดผนึกด้านสั้นก่อน จากนั้นปิดผนึกด้านยาว (ดังแสดงในรูปที่ 3)

 รูปที่ 3

1.5 ลักษณะเฉพาะของกระบวนการ

1.5.1 ขนาดปรับได้，ช่วงการปรับ: 85mm ～220mm ( H ) * 130mm ～200mm ( W )  * 20mm ～60mm ( T )

1.5.2 ฟองอากาศในแคปซูล: ไม่มีรอยยับ รอยบุ๋ม รอยพับ หรือความเสียหาย ฟองอากาศ≤5มม. จำนวนฟองอากาศที่ด้านหน้าแต่ละด้านคือ ≤ 5 และจำนวนฟองอากาศในแต่ละด้านคือ ≤ 3 อย่าทำให้แบตเตอรี่เสียหายหรือขีดข่วนฟิล์มฉนวนในระหว่างกระบวนการเคลือบ

1.5.3 ความแม่นยำของการเคลือบ: ± 0.5 มม. (ไม่มีช่องว่างบนพื้นผิวแบตเตอรี่); การทับซ้อนที่ปรับได้: 5 มม. - 10 มม.

1.5.4 หุ้มฉนวนส่วนที่สัมผัสกับแบตเตอรี่เพื่อป้องกันไฟฟ้าลัดวงจรและรอยขีดข่วน



1.6 วัสดุขาเข้า

ฟิล์มฉนวน / กาว: ตามความต้องการของลูกค้า



1.7 ลักษณะเฉพาะของสถาบัน

1.7.1 ส่วนที่สัมผัสกับแบตเตอรี่ได้รับการออกแบบด้วยวัสดุที่ไม่ใช่โลหะ

1.7.2 ชิ้นส่วนใดๆ ที่สัมผัสกับแบตเตอรี่จะมีฟังก์ชันป้องกันไฟฟ้าลัดวงจร ป้องกันการหยุดฉุกเฉิน และป้องกันการตัดไฟ/ แก๊ส

1.7.3 การเคลือบไม่ทำให้แบตเตอรี่เสียหาย

1.7.4 ส่วนที่สัมผัสกับแบตเตอรี่ทำจากวัสดุที่ไม่ใช่โลหะ

1.7.5 จอแสดงสถานะการทำงานของอุปกรณ์ (ไฟสามสี)

1.7.6 จะต้องจัดสรรพื้นที่การบำรุงรักษาที่เพียงพอสำหรับอุปกรณ์ทั้งหมดและส่วนที่เปราะบาง



2 、 สภาพแวดล้อมการใช้อุปกรณ์

รายการ	ข้อมูลจำเพาะ
พลัง	AC220V 50/60HZ
กำลังไฟที่กำหนด	3.5 กิโลวัตต์
อากาศอัด	5kgf ～7kgf/ ｃ㎡ (0.5Mp-0.7Mp)  แห้ง ปราศจากน้ำ
ความชื้นสัมพัทธ์	20 ～75 ％ชั่วโมง
ความสะอาดของสิ่งแวดล้อม	ไม่มีก๊าซกัดกร่อน ของเหลว หรือก๊าซระเบิดอยู่ในสถานที่
กำลังไฟที่กำหนด	3.5 กิโลวัตต์
ตลับลูกปืนด้านล่าง	≥500กก./ตร.ม.





3 、พารามิเตอร์ทางเทคนิค

รายการ	ข้อมูลจำเพาะ
ขนาด	4350 มม. (ยาว) × 1100 มม. (กว้าง) × 1950 มม. (สูง) (ขนาดรวมของอุปกรณ์อาจมีการเปลี่ยนแปลงตามข้อกำหนดของ  แบตเตอรี่ )
น้ำหนัก	800 กก.
กำลังไฟที่กำหนด	3.5 กิโลวัตต์
คอมเพรสเซอร์แอร์	5kgf ～7kgf/ ｃ㎡ (0.5Mp ～ 0.7Mp) แห้ง ปราศจากน้ำ
ประสิทธิภาพ	6~8 PPM （เช่น: 34135214 ）
โอเพเรเตอร์	1
อัตราคุณสมบัติผลิตภัณฑ์	≥99.5%
อัตราความล้มเหลวของอุปกรณ์	≤2% (ความผิดพลาดที่เกิดจากอุปกรณ์เท่านั้น)
ขนาดแบตเตอรี่	ตัวอย่าง:  214 มม. ( สูง) * 135 มม. ( กว้าง)  * 34 มม. ( หนา) ยอมรับได้：27135206 、42173166 、5417345 、36130130



4. หลักการอุปกรณ์และโครงสร้างหลัก

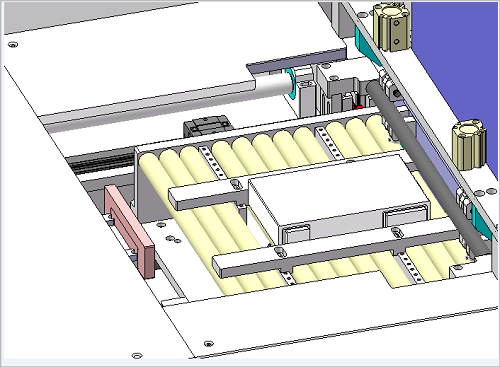

4.1 การป้อนด้วยมือ (รูปที่ 4)

วางเซลล์บนโต๊ะป้อนด้วยมือ ใช้กระบอกลมเพื่อแก้ไขเซลล์ไฟฟ้าโดยอัตโนมัติ และผลักเซลล์ไฟฟ้าไปยังสถานีถัดไปผ่านมอเตอร์เซอร์โว

(รูปที่ 4)

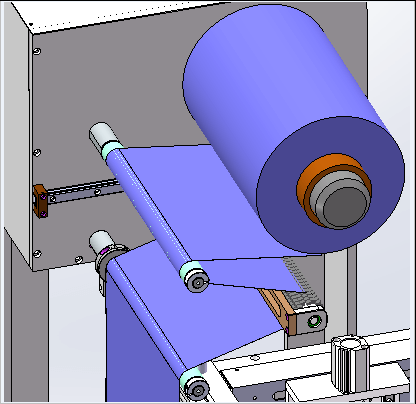

 4.2 กลไกการฟิล์มสีน้ำเงิน (รูปที่ 5)

ฟิล์มสีฟ้าคลายออกผ่านกลไกการตึงเพื่อให้ฟิล์มคลายออกได้อย่างมั่นคง

(รูปที่ 5)

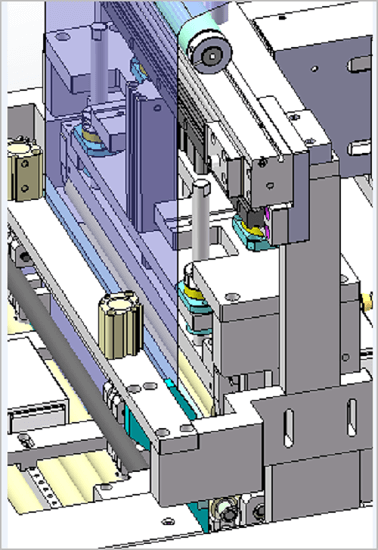

4.3 กลไกฟิล์มสีฟ้าขนมปังกว้างและแคบ (รูปที่ 6 )

ใช้แกนไฟฟ้าแบบเซอร์โวในการดึงฟิล์ม การเคลือบ และการตัดฟิล์ม ซึ่งทำได้สำเร็จโดยใช้กระบอกสูบอากาศ + เซอร์โว และกลไกความแม่นยำ เพื่อให้ได้ฟิล์มสีฟ้าขนมปังที่กว้างและแคบ

(รูปที่ 6 )

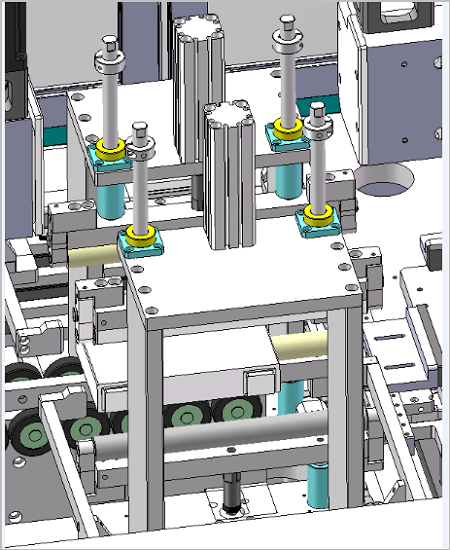

4.5 ชายเสื้อด้านล่าง (รูปที่ 7)

ใช้อุปกรณ์จับยึดที่แม่นยำเพื่อวางตำแหน่งแกนไฟฟ้า และทำการพับแกนไฟฟ้าด้านล่างให้เสร็จสมบูรณ์ (ไม่รวมการพับด้านบน) ร่วมกับกลไกการพับกระบอกสูบ

(รูปที่ 7)

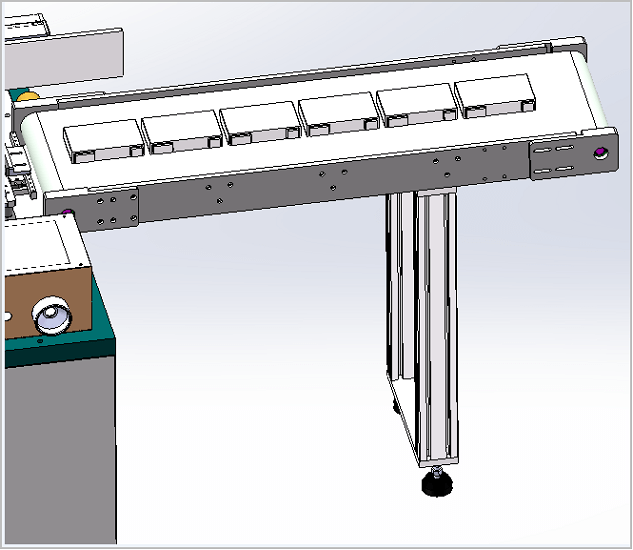

4.6 โครงสร้างการรวบรวมเซลล์ (รูปที่ 8)

วางและรวบรวมแกนไฟฟ้าตามลำดับทีละแกนผ่านสายพานขับเคลื่อนมอเตอร์

(รูปที่ 8)

5 、แบรนด์ส่วนประกอบหลัก

ส.น.	รายการ	ยี่ห้อ	ต้นทาง
1	มอเตอร์เซอร์โว	ซินเจี๋ย	จีน
2	มอเตอร์สเต็ปเปอร์	การควบคุมการวิจัย เลไซ	จีน
3	พีแอลซี	ซินเจี๋ย	จีน
4	อินเทอร์เฟซ	คุนหลุน, เว่ยหลันตง	จีน
5	เครื่องปรับอากาศแบบรวม	แอร์แทค	ไต้หวัน
6	สวิตช์	ไอดีอีซี	ประเทศญี่ปุ่น
7		ซีเมนส์	ภาษาเยอรมัน
8		คำใบ้C	จีน
9		ชไนเดอร์	ฝรั่งเศส
10	อุปกรณ์นิวเมติกส์	แอร์แทค	ไต้หวัน
11	วาล์วจำกัดการไหล	แอร์แทค	ไต้หวัน
12		เอสเอ็มซี	ประเทศญี่ปุ่น
13	วาล์วระบายแรงดัน	เอสเอ็มซี	ประเทศญี่ปุ่น
14		แอร์แทค	ไต้หวัน
15	สวิตช์แบบ Proximity	ซันเอ็กซ์	ประเทศญี่ปุ่น
16	สวิตซ์วงแหวนแม่เหล็ก	แอร์แทค	ไต้หวัน
17	สไลเดอร์ไกด์เชิงเส้น	ไฮวิน	ไต้หวัน
18		การบาดเจ็บที่สมอง	ไต้หวัน
19		ซีเอสเค	ไต้หวัน
20	บอลสกรู	ไฮวิน	ไต้หวัน
21		การบาดเจ็บที่สมอง	ไต้หวัน
22		ซีเอสเค	ไต้หวัน
23	สวิตช์โฟโตอิเล็กทริก	พานาโซนิค, ออมรอน, เคนส์	ประเทศญี่ปุ่น
24	การตรวจจับสุญญากาศ	แอร์แทค	ไต้หวัน
25	แบริ่ง	เอ็นเอสเค	ไต้หวัน
