เครื่องวัดความหนาแน่นพื้นผิวด้วยรังสีเอกซ์สำหรับการสร้างเซลล์ปริซึม

Ⅰ หลักการวัดและลักษณะการใช้งาน

วิธีการวัดคือการวัดการดูดกลืนรังสีทะลุทะลวง และปริมาณทางกายภาพโดยตรงที่วัดได้คือความหนาแน่นพื้นที่ (น้ำหนักกรัม) เมื่อรังสีเอกซ์ทะลุทะลวงวัสดุ รังสีจะสะท้อน กระเจิง หรือดูดกลืนโดยวัสดุ ส่งผลให้ความเข้มของรังสีลดลงเล็กน้อย และการลดทอนนี้มีความสัมพันธ์เชิงบวกกับความหนาแน่นพื้นผิวของวัสดุที่ถูกทะลุทะลวง

เมื่อความหนาแน่นรวมของวัสดุมีค่าคงที่หรือสม่ำเสมอ ก็สามารถวัดความหนาของวัสดุได้โดยการแปลงความหนาแน่นของปริมาตร (ความหนาแน่นในพื้นที่ = ความหนาแน่น * ความหนา)

เครื่องวัดความหนารังสีเอกซ์เป็นอุปกรณ์รังสีพลังงานต่ำ และสามารถเปิดและปิดรังสีได้ผ่านแหล่งจ่ายไฟ โดยทั่วไปไม่จำเป็นต้องมีการป้องกันพิเศษ

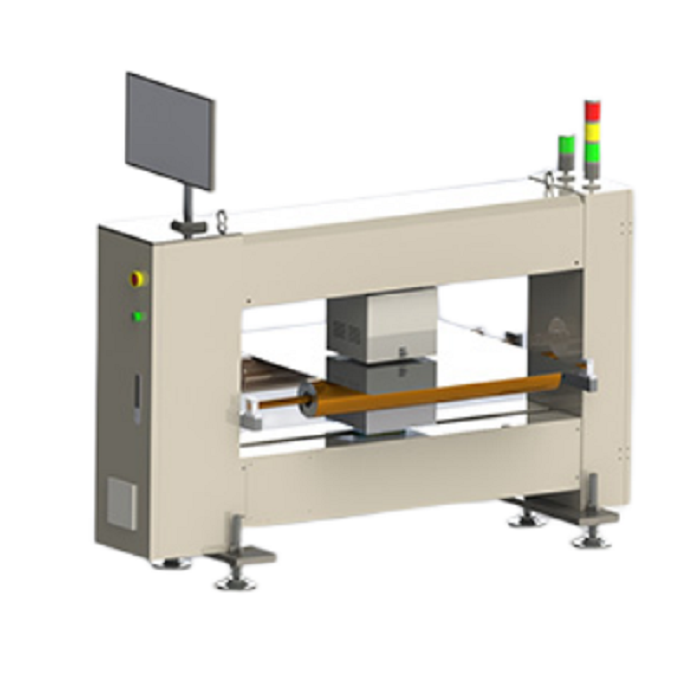

เครื่องวัดความหนาด้วยรังสีเอกซ์โดยทั่วไปจะใช้กรอบการสแกนแบบ O

เครื่องวัดความหนาด้วยรังสีเอกซ์รวมเข้ากับเซ็นเซอร์การเคลื่อนที่ด้วยเลเซอร์ และใช้กรอบสแกนหินอ่อนชนิด C เพื่อสร้างเครื่องวัดความหนาด้วยเลเซอร์รังสีเอกซ์ ซึ่งสามารถวัดความหนาแน่นและความหนาของพื้นผิวได้พร้อมกัน และสามารถใช้วัดความหนาแน่นของพื้นผิว และการทำให้บางของหัวและหางของการเคลือบลิเธียมได้

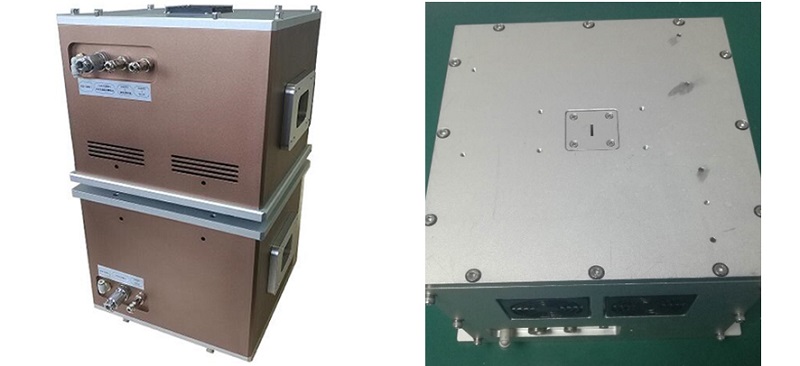

Ⅱ เซ็นเซอร์วัดรังสีเอกซ์ที่มีประสิทธิภาพดีเยี่ยม

1)เซ็นเซอร์วัดรังสีเอกซ์เป็นเทคโนโลยีหลักที่สำคัญของเครื่อง ซึ่งสร้างขึ้นโดยผู้เชี่ยวชาญด้านการตรวจจับนิวเคลียร์ที่มีประสบการณ์ 20 ปี และมีความสามารถในการทำซ้ำได้สูงและมีเสถียรภาพในระยะยาวที่ไม่ค่อยพบเห็นในประเทศจีน

2)เครื่องส่งสัญญาณรังสีเอกซ์ใช้ระบบควบคุมวงจรปิดแบบวงคู่เพื่อให้มั่นใจถึงเสถียรภาพในระยะยาวของความเข้มของรังสีและการวัดซ้ำที่มีความแม่นยำสูง

3)เครื่องตรวจจับรังสีเอกซ์นำเข้าจากเทคโนโลยีวงจรพรีแอมป์ของเยอรมนี ซึ่งมีอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง

4)เครื่องส่งสัญญาณเอ็กซ์เรย์ใช้ช่องจำกัดลำแสงสลิตพิเศษและการออกแบบจุดเล็ก ร่วมกับเครื่องตรวจจับอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงและอัลกอริทึมซอฟต์แวร์ ซึ่งสามารถให้ความแม่นยำของความละเอียดเชิงพื้นที่ที่สูงขึ้นและการจดจำข้อบกพร่องขอบ

ตามความต้องการในการวัดจริง จุดเอาต์พุตของเครื่องส่งสัญญาณเอ็กซ์เรย์ได้รับการออกแบบให้เป็นขนาด 5 * 5 มม. Φ 9 มม. และ 2 * 12 มม.

เทคโนโลยีจุดรังสีขนาด 2 * 12 มม. ถือเป็นเทคโนโลยีที่มีข้อได้เปรียบเฉพาะตัว โดยสามารถวัดขนาดพื้นที่ขอบเคลือบลิเธียมที่บางลงได้

Ⅲ คุณสมบัติทางเทคนิคและโมดูลฟังก์ชันอันทรงพลังของ เครื่องวัดความหนาแน่น/ความหนาผิวด้วยรังสีเอกซ์

1) สามารถวัดแบบสแกน การวัดจุดคงที่ การวัดจุดคงที่แบบวนซ้ำ และการสลับระหว่างโหมดสแกนและจุดคงที่ได้

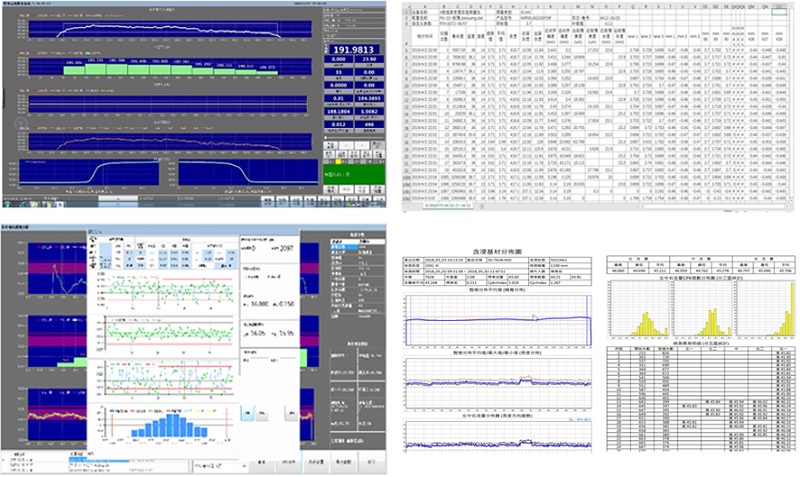

2) เส้นชั้นความสูงเดี่ยว/หลายเส้น เส้นแบ่งเขต เส้นแนวโน้ม และเส้นโค้งการวัดที่หลากหลายอื่นๆ จะถูกนำเสนอแบบเรียลไทม์ และแสดงข้อมูลคุณภาพหลายรายการ

3) ข้อมูลมูลค่ารวมขนาดใหญ่ที่อิงตามฐานข้อมูลจะถูกเก็บไว้ในรูปแบบ Excel ข้อมูลประวัติจะถูกสอบถามและติดตาม และแสดงกราฟประวัติอีกครั้ง

4) การวิเคราะห์สถิติ SPC ระดับมืออาชีพ สร้างรายงานปริมาณคุณภาพโดยอัตโนมัติ และสามารถปรับแต่งได้ตามความต้องการของลูกค้า

5) โซลูชันการควบคุมกระบวนการหลายรายการ การตรวจสอบกระบวนการแบบเรียลไทม์ การควบคุมคุณภาพห้าบรรทัด การเตือนล่วงหน้าและสัญญาณเตือนหลายครั้ง และการทำเครื่องหมายเกินขีดจำกัด

6) รองรับการควบคุมอัตโนมัติแบบวงปิด สามารถเชื่อมต่อกับระบบ MES ของลูกค้า และสามารถวัดการติดตามแบบจุดต่อจุดหลายชั้นได้

7) การวิจัยอิสระและการพัฒนาการ์ดรวบรวมข้อมูลและการ์ดบอร์ดควบคุม ระบบการสื่อสารแบบเรียลไทม์ และการส่งสัญญาณสื่อสารบัส CANOPEN เพื่อให้มั่นใจถึงการตอบสนองการวัดความเร็วสูง

8) การใช้งานที่ดีขึ้นและอินเทอร์เฟซระหว่างมนุษย์กับคอมพิวเตอร์ที่เป็นมิตร การทำงานอัจฉริยะด้วยปุ่มเดียว

Ⅳพารามิเตอร์ประสิทธิภาพ P

Ⅴ.พื้นที่การใช้งาน

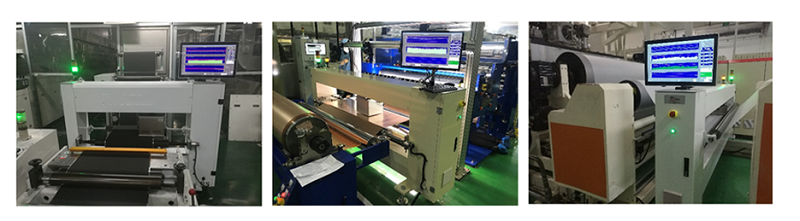

การวัดและควบคุมความสม่ำเสมอของความหนาแน่น (ความหนา) ของพื้นผิวแบบออนไลน์ของแผ่น ม้วน หรือสารเคลือบต่างๆ เช่น การเคลือบอิเล็กโทรดบวกแบตเตอรี่ลิเธียม ไดอะแฟรมและสารเคลือบแบตเตอรี่ลิเธียม ฟิล์มพลาสติก ผ้าไม่ทอ แผ่นโลหะ ยาง ฯลฯ
