กล่องถุงมือสูญญากาศขนาดเล็กแบบสถานีเดียวที่มีปริมาณน้ำและออกซิเจนต่ำพร้อมฟังก์ชันทำความสะอาดอัตโนมัติ

ก. การแนะนำอุปกรณ์

ชื่ออุปกรณ์: Lab2000

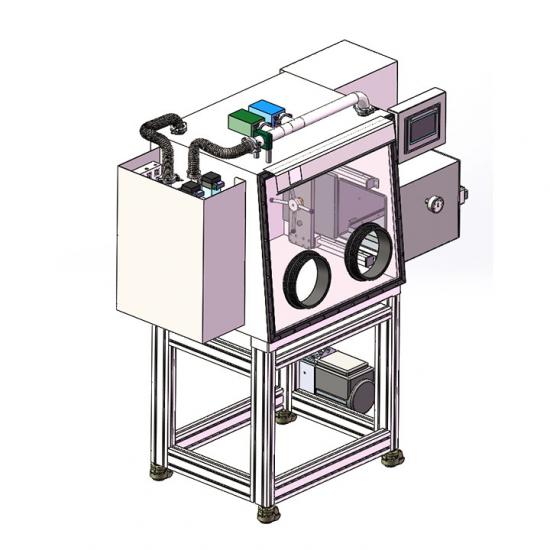

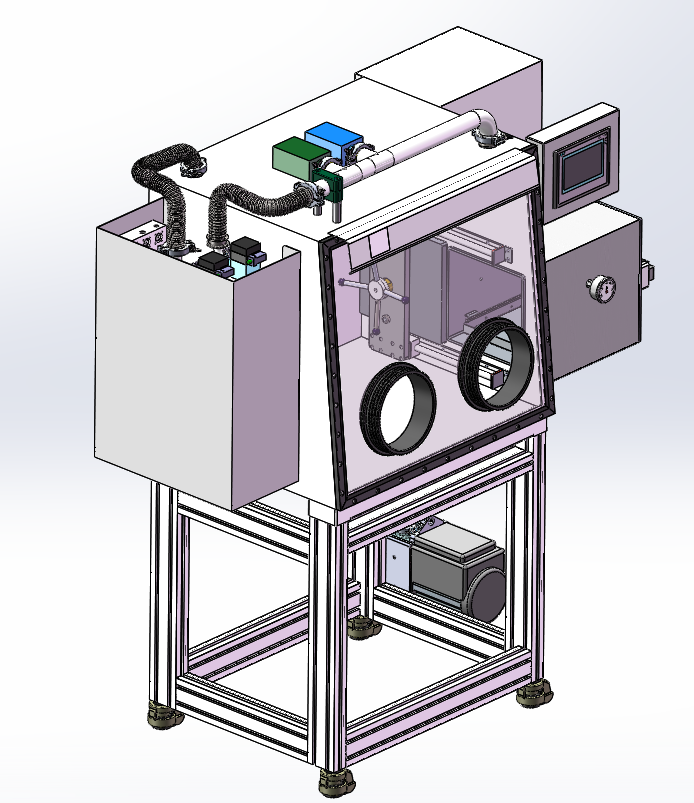

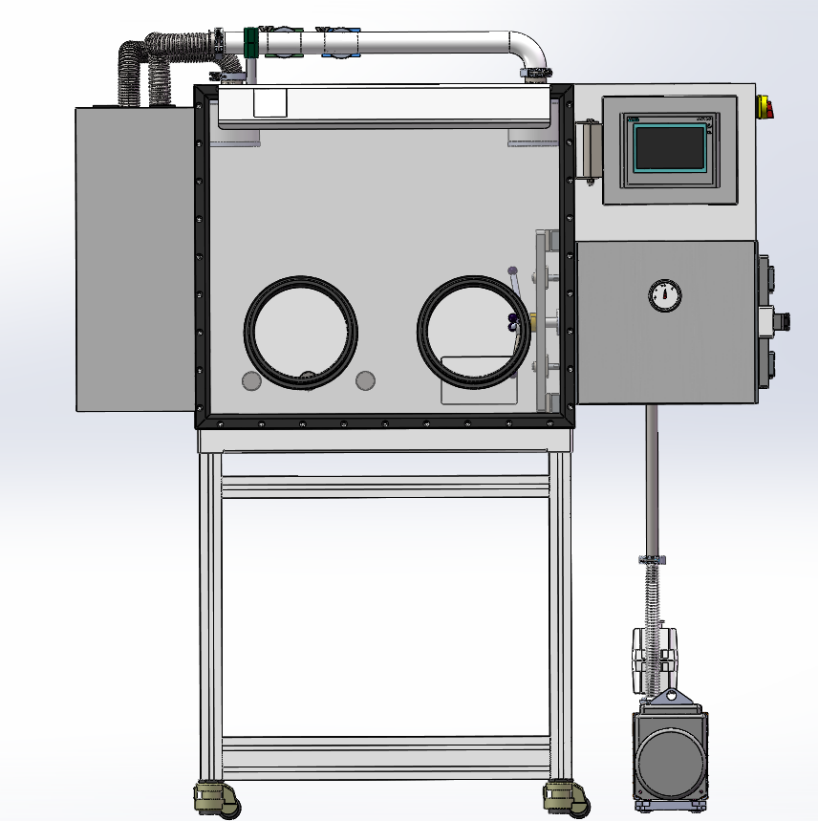

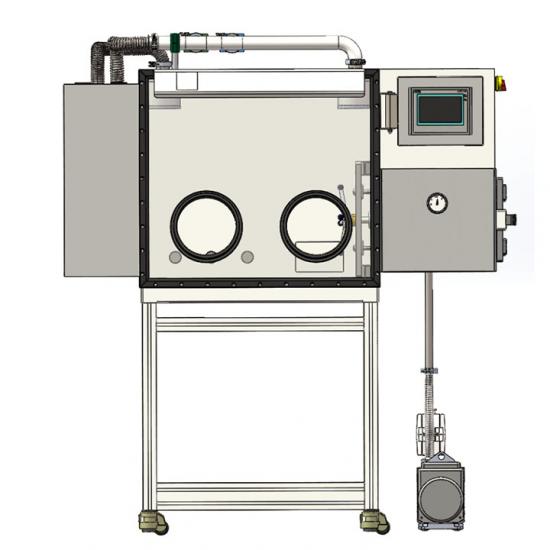

แบบจำลองอุปกรณ์กล่องถุงมือ: รูปถ่ายอุปกรณ์ห้องปฏิบัติการ (800*650)

ผลิตภัณฑ์นี้ได้รับการออกแบบมาสำหรับการติดตั้งหลายรูปแบบ และสามารถถอดขายึดออกและใช้งานบนโต๊ะได้

ข. การใช้เครื่องมือ

กล่องถุงมือชนิดนี้ออกแบบมาเพื่อตอบสนองการวิจัยและพัฒนาทางวิทยาศาสตร์ของลูกค้า หน้าที่หลักคือการกำจัดก๊าซ O2, H2O และก๊าซอินทรีย์ นิยมใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่บริสุทธิ์สูง ปราศจากน้ำ ปราศจากออกซิเจน และปราศจากฝุ่น เช่น แบตเตอรี่และวัสดุลิเธียมไอออน เซมิคอนดักเตอร์ ซูเปอร์คาปาซิเตอร์ หลอดไฟพิเศษ การเชื่อมด้วยเลเซอร์ การบัดกรี การสังเคราะห์วัสดุ OLED และ MOCVD นอกจากนี้ยังรวมถึงการใช้งานทางชีวภาพ เช่น การเพาะเลี้ยงแบคทีเรียแบบไม่ใช้ออกซิเจน การเพาะเลี้ยงเซลล์ในสภาวะที่ขาดออกซิเจน เป็นต้น

C.  ส่วนประกอบของอุปกรณ์

อุปกรณ์หลักๆ ประกอบด้วย กล่องปิด ห้องเปลี่ยนผ่าน ระบบหมุนเวียน (รวมถึงระบบฟอกและฟื้นฟู) ระบบตรวจสอบน้ำและออกซิเจน ระบบควบคุม และระบบสุญญากาศ

ระบบหมุนเวียนก๊าซทั้งหมดทำงานในวงจรปิด ไม่มีการรั่วไหลในกระบวนการทั้งหมด และระบบควบคุมแรงดันในกระบวนการทั้งหมดช่วยให้แน่ใจว่าแรงดันในกล่องจะคงที่

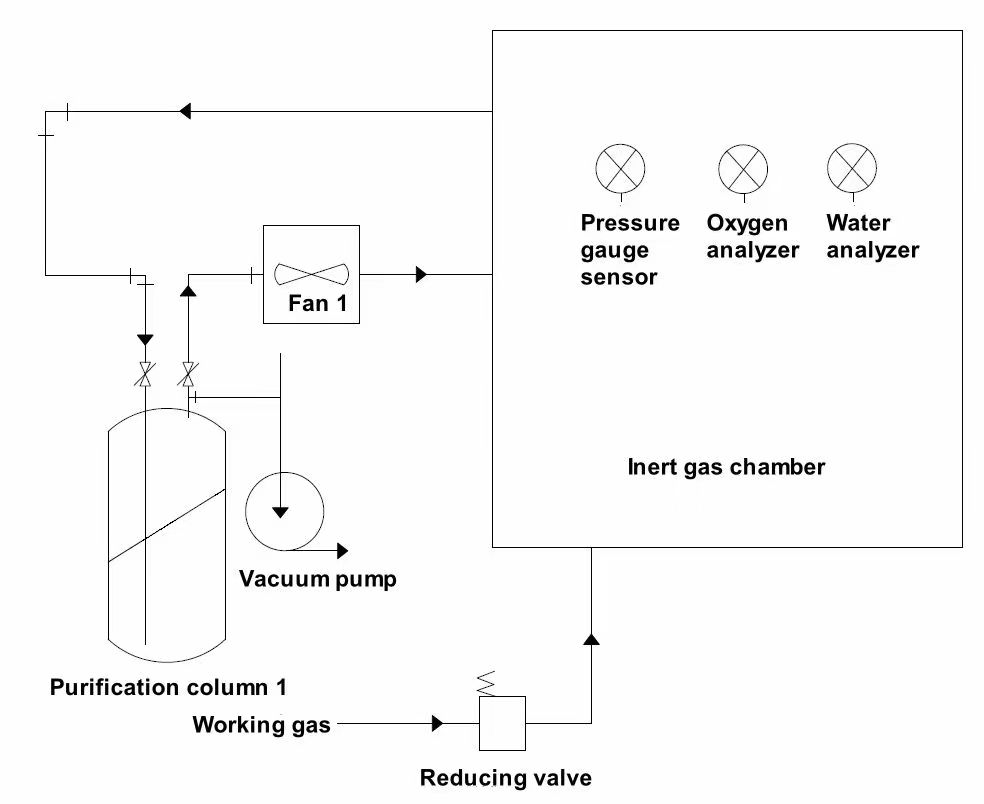

D.  แผนผังอุปกรณ์

E.  ข้อดีและคุณสมบัติของผลิตภัณฑ์

ก.  การออกแบบกล่องถุงมือสวยงาม โครงสร้างกะทัดรัด ฝีมือประณีต

ข.  ระบบฟอกอากาศแบบถุงมือ ทำน้ำ ออกซิเจน < 1ppm

ค.  อุปกรณ์ทำงานได้อย่างเสถียรและสามารถทำงานได้ต่อเนื่องยาวนาน

ง.  ใช้งานง่าย ต้นทุนการดำเนินการและบำรุงรักษาต่ำ

e.  ชิ้นส่วนแต่ละชิ้นของกล่องถุงมือได้รับการผลิตเฉพาะทาง ได้มาตรฐาน และผลิตในปริมาณมาก

f.  จัดหาผลิตภัณฑ์ให้แก่ลูกค้าที่มีความต้องการพิเศษต่างๆ

ก.  ทุกส่วนได้รับการตรวจสอบและควบคุมอย่างเข้มงวด

h.  ประสบการณ์อันยาวนานด้านการออกแบบและการผลิต

i.  ทีมงานเทคนิคที่เป็นเลิศเพื่อให้บรรลุการปรับปรุงอย่างต่อเนื่องและความสมบูรณ์แบบของผลิตภัณฑ์

จ.  ระบบบริการหลังการขายที่สมบูรณ์แบบและประสบการณ์บริการหลังการขายที่หลากหลาย ช่วยให้บรรลุบริการหลังการขายที่รวดเร็วและใส่ใจ

F. โซลูชันทางเทคนิคของ Lab2000

ก.  เกณฑ์การยอมรับ:

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25 oC ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนในน้ำหมุนเวียนของตัวถังเปล่าจะถึงต่ำกว่า 1ppm

ข.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1)  กล่อง

(1)  ขนาด: 800มม. (ยาว) × 725มม. (สูง) × 650มม. (กว้าง)

(2)  วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3 มม.

(3)  ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

(4)  ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือทำจากโลหะผสมดูราลูมิเนียม (เคลือบสารป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) เส้นผ่านศูนย์กลาง 220 มม.

(5)  หน้าต่าง: พื้นผิวการทำงานออกแบบเอียง หน้าต่างกระจกด้านหน้านิรภัยแบบถอดออกได้หนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี วงแหวนปิดผนึกพร้อมซีล OMEGA หนา 3/8 นิ้ว

(6)  รักษาแรงดันบวกและลบให้อยู่ในระดับที่เหมาะสม (-10mbar-10mbar) ในระหว่างการใช้งาน

(7)  ตู้ติดตั้งหลอดไฟประหยัดพลังงานป้องกันแสงสะท้อนและให้แสงนุ่มนวล

(8)  กล่องมีแผงขั้วไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V ± 10% 50Hz ± 10%)

(9)  ตัวเรือนสามารถกำหนดค่าด้วยพอร์ต KF-40 มาตรฐานสามพอร์ต

(10)  อัตราการรั่วไหล: ≤ 0.001vol%/ชม.

(11)  ขายึดโครงสร้างโปรไฟล์อลูมิเนียม พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล (สามารถถอดขายึดออกได้)

2)  ห้องเปลี่ยนผ่าน

(1)  รูปทรง: กลม (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของ ประตูเปิดเร็ว ใช้งานง่าย

(2)  ขนาด: เส้นผ่านศูนย์กลาง 200*330 มม. ห้อง เปลี่ยนผ่าน พร้อมถาดเลื่อน การขัดเงา การควบคุมการสูบและเติมน้ำมันด้วยตนเอง

(3)  ถาด: สแตนเลส ขยายได้เคลื่อนย้ายได้อย่างอิสระ (ติดตั้งห้อง โดยสารเปลี่ยนผ่านขนาดใหญ่ )

(4)  ระดับสุญญากาศ≤ -0.1mpa (การสกัดสุญญากาศและแสดงค่าสุญญากาศ)

3)  ระบบควบคุม

(1)  โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องอัตโนมัติ ฟังก์ชันสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมวงจร การป้องกันด้วยรหัสผ่าน และระบบควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

(2)  การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและห้อง เปลี่ยน ผ่านที่ค่าที่ตั้งไว้

l  ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานระหว่าง +12 ถึง -12 มิลลิบาร์ได้ตามต้องการ และ PLC จะปรับแรงดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

เมื่อแรงดันภายในเคสสูงกว่า 12  มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อลดแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุภายในเคส

l  ใช้สวิตช์เท้าเพื่อปรับแรงดันถังให้ละเอียด

(3)  แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4)  ระบบหมุนเวียน ( รวมทั้งระบบฟอกและฟื้นฟู)

(1) BASF ประเทศเยอรมนี, วัสดุฟอกอากาศ UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน การทำให้บริสุทธิ์ จอแสดงผลผสานรวมกับเครื่องฟอกอากาศอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

(2) การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

(3) อุปกรณ์ปรับ: ผ่านการปรับแบบสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) กระบวนการทั้งหมด ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่มีการตรวจสอบจากมนุษย์

(4) ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

(5) พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-30m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

(6) คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกรองดีออกซิเจน BASF 5 กก. วัสดุดูดซับน้ำประสิทธิภาพสูง UOP ของสหรัฐอเมริกา 5 กก. อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้ผู้ใช้มั่นใจได้ว่าผลิตภัณฑ์มีความสามารถในการกรองน้ำได้ยาวนาน ความจุในการกำจัดน้ำ 2.2 ㎏ ความจุในการดูดซึมออกซิเจน 63 ลิตร

(7) วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

(8) ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

(9) การสร้างใหม่: ใช้เพื่อนำระบบการฟอกกลับมาใช้ใหม่เพื่อเปิดใช้งาน การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดยที่ H2 คิดเป็น 10%

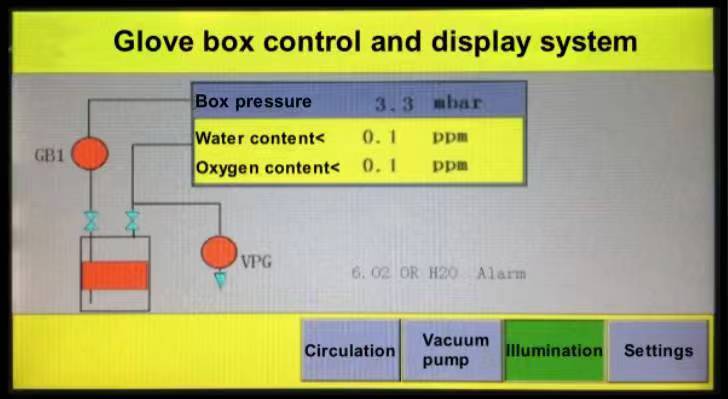

5)  ระบบการแสดงผล

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6)  เครื่องวิเคราะห์น้ำ (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: สหราชอาณาจักร

มิเชล/(ตามสภาพแวดล้อมการใช้งานของลูกค้า)

(1) ข้อมูลที่ไม่ใช่ในประเทศหรือประกอบในประเทศจากบุคคลที่สามรับประกันความน่าเชื่อถือ

(2) ช่วงการวัด: 0-1000ppm

(3) ความแม่นยำ: ±1% ppm

(4) จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

(5) การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้บรรลุการลดรอบ

(6) สภาพแวดล้อม: -10℃ -50℃

7)  เครื่องวิเคราะห์ออกซิเจน , เครื่องวิเคราะห์ออกซิเจน PLC (Avcray Electrochemical Analyzer)

(1) ข้อผิดพลาด: ±1%PPm การประกอบที่ไม่ใช่ในประเทศหรือในประเทศ ข้อมูลของบุคคลที่สามรับประกันความน่าเชื่อถือ

(2) สามารถตั้งค่าช่วงการวัดได้: 0-1000ppm

(3) สภาพแวดล้อม: -10℃ -50℃

(4) ความแม่นยำ: ±1% ppm

8)  ระบบสุญญากาศ

แผ่นชุบควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาดได้เอง เพียงกดปุ่มเริ่มทำความสะอาดบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่องและหยุดทำงานโดยอัตโนมัติเมื่อถึงเวลาที่กำหนด เพิ่มระบบควบคุมเวลาเปิด-ปิดของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. ขีดจำกัดสุญญากาศ 2x10-3 มิลลิบาร์ห้องโดยสาร สำหรับเปลี่ยนผ่าน สามารถดูดฝุ่นแยกกันได้ และสามารถควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9)  การทำความสะอาดเคส

ฟังก์ชันทำความสะอาดกล่องอัตโนมัติ การเปลี่ยนแก๊สหรือการใช้งานน้ำที่ผิดพลาดมีรูปแบบที่แตกต่างกัน ทำความสะอาดกล่องออกซิเจนอัตโนมัติได้อย่างรวดเร็ว วาล์วทำความสะอาดกล่องอัตโนมัติและการเชื่อมต่อท่อกล่องควรเชื่อมต่ออย่างแน่นหนาด้วยท่อลวดเหล็ก KF25 และขั้วต่อเจดีย์ KF25 ภายนอก

10)  เงื่อนไขการทำงานของอุปกรณ์ : (ผู้ใช้จัดเตรียมไว้)

(1) แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥1Kw

(2) ห้องปฏิบัติการควรมีสายดินอิสระ: < 3Ω จากอุปกรณ์ถึงการเชื่อมต่อสายดิน แนะนำให้ใช้สายทองแดงแบนขนาด ≥10mm2

(3) การประปา : ไม่มี;

(4) ความชื้นสัมพัทธ์: < 75%;

(5) ในห้องไม่มีฝุ่นละอองปริมาณมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้

(6) พื้นที่วางอุปกรณ์: ความยาว × ความกว้าง: 1200 มม. × 1000 มม.

G.  การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
