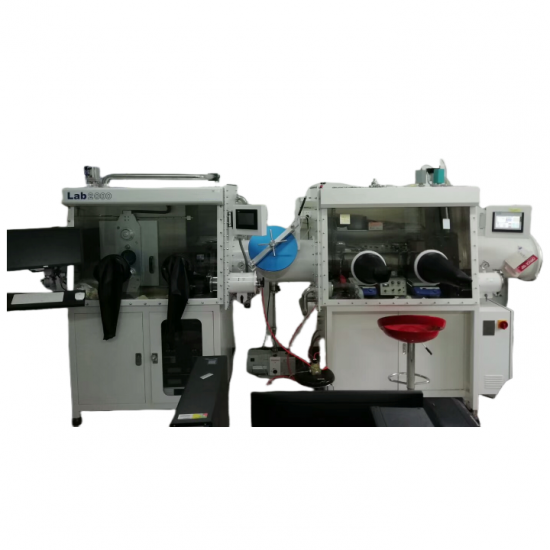

กล่องถุงมือแบบสองห้องสำหรับห้องปฏิบัติการสถานีเดียวพร้อมห้องโดยสารเปลี่ยนผ่านขนาดใหญ่และขนาดเล็ก

น้ำหนักรวม: ประมาณ 900 กก.

ขนาดบรรจุภัณฑ์: 4100X1070X2130มม.

ก.  เกณฑ์การยอมรับ

ภายใต้เงื่อนไขมาตรฐาน นั่นคือ ภายใต้อุณหภูมิคงที่ 20-25 °C ความชื้นสัมพัทธ์ 65% และแหล่งอากาศเฉื่อย 99.999% ดัชนีออกซิเจนในน้ำหมุนเวียนของตัวถังเปล่าจะถึงต่ำกว่า 1ppm

B.  ตัวบ่งชี้ทางเทคนิคหลักและการกำหนดค่า

1. กล่อง

1.1. ขนาด:

กล่อง 1:1200 มม. (ยาว) ×900 มม. (สูง) ×750 มม. (กว้าง)

กล่อง 2:1200มม. (ยาว) ×900มม. (สูง) ×750มม. (กว้าง)

กล่องทั้งสองเชื่อมต่อกันผ่านช่องแบบ T

1.2. วัสดุ: โครงสร้างสแตนเลส (ชนิด 304) ความหนา 3มม.

1.3. ฟิลเตอร์: รูรับแสง 0.3 ไมครอน

1.4. ถุงมือยางบิวทิล: นำเข้าจากสหรัฐอเมริกา ความหนา 0.4 มม. ปากถุงมือ 8 นิ้ว ปากถุงมือทำจากโลหะผสมดูราลูมิเนียม (เคลือบสารป้องกันการกัดกร่อน อลูมิเนียมอโนไดซ์) เส้นผ่านศูนย์กลาง 220 มม.

1.5. หน้าต่าง: พื้นผิวการทำงานออกแบบเอียง กระจกหน้าต่างด้านหน้านิรภัยนิรภัยหนา 8 มม. ทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน การส่งผ่านแสงที่ดี วงแหวนปิดผนึกพร้อมวงแหวนปิดผนึก OMEGA หนา 3/8 นิ้ว กระจกพร้อมฟิล์มป้องกันการกัดกร่อน

1.6. รักษาแรงดันบวกและลบให้อยู่ในระดับที่เหมาะสม (-10mbar-10mbar) ระหว่างการใช้งาน

1.7. กล่องนี้ติดตั้งหลอดไฟประหยัดพลังงานแบบป้องกันแสงสะท้อนและให้แสงนุ่มนวล

1.8. ตัวกล่องมีชั้นวางแบบ 2 ชั้นพร้อมแผงแสดงสินค้า

1.9 กล่องมีแผงขั้วต่อไฟฟ้าแบบมีรูพรุน (แหล่งจ่ายไฟ: 220V±10% 50Hz±10% )

1.10. กล่องสามารถกำหนดค่าด้วย   พอร์ต KF-40 มาตรฐานจำนวน 7 พอร์ต

1.11. อัตราการรั่วไหล: ≤0.001vol%/ชม.

1.12. ขายึดโครงเหล็ก พร้อมล้อเลื่อนสูง 950 มม. ติดตั้งด้วยล้อเลื่อนสากล

2. ห้องเปลี่ยนผ่าน

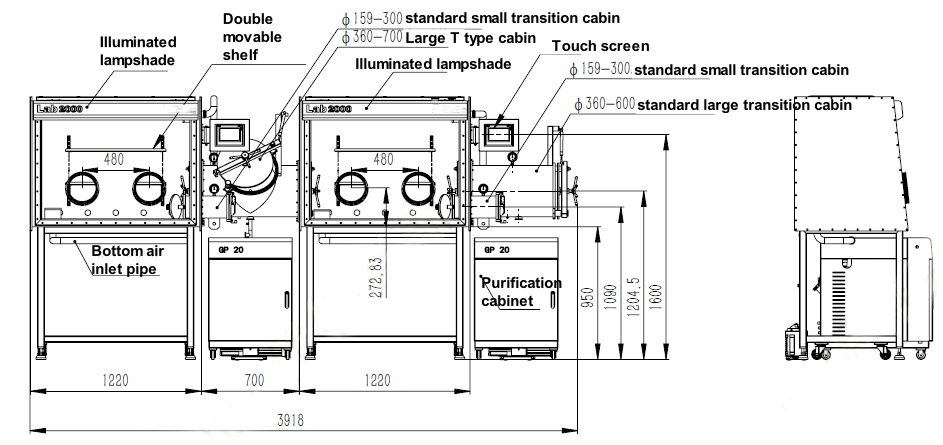

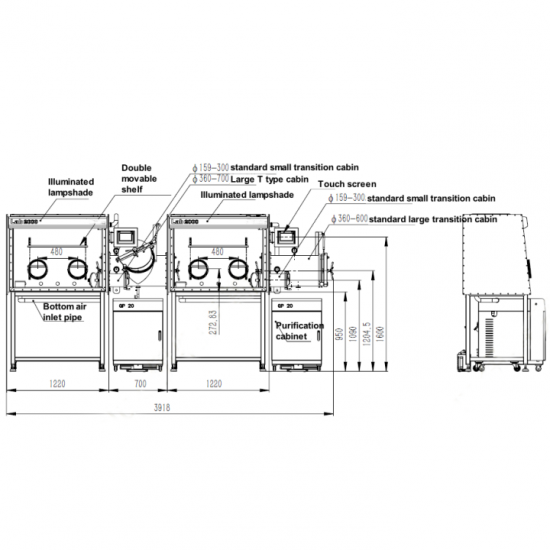

2.1 ห้องเปลี่ยนถ่ายขนาดใหญ่และขนาดเล็ก (ผังกล่องทางด้านขวา)

2.1.1. รูปทรง: ทรงกระบอก (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของพร้อมประตูเปลี่ยนผ่านขนาดใหญ่แบบล็อคเพลา ใช้งานง่าย

2. 1.2 ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ความยาว 600 มม. ห้องเปลี่ยนผ่านขนาดใหญ่ ประตูลูกสูบ ห้องเปลี่ยนผ่านพร้อมถาดเลื่อน การขัดเงา กล่องพร้อมห้องเปลี่ยนผ่านขนาดเล็ก ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. การควบคุมวาล์วแบบแมนนวล การสูบและการเติม

2. 1. 3 .  ถาด: สแตนเลส 260 มม. × 580 มม. เคลื่อนย้ายและขยายได้อย่างอิสระ (ติดตั้งห้องโดยสารขนาดใหญ่)

2. 1. 4. ระดับสุญญากาศ ≤1bar (ต้องใช้ช่องเปลี่ยนผ่านด้านขวาทั้งขนาดใหญ่และขนาดเล็กเพื่อให้สามารถดูดฝุ่นและแสดงค่าสุญญากาศได้)

ห้องโดยสารแบบ 2.2 T Type tranition

2.2.1 .  รูปทรง: แบบ T (สแตนเลส 304) เชื่อมต่อกับกล่องเก็บของ 2 ช่อง ประตูสำรองด้านหน้า สะดวกในการขนถ่ายสินค้าไปยังห้องโดยสารทั้ง 2 ห้อง

2.2.2. ขนาด: เส้นผ่านศูนย์กลาง 360 มม. ความยาว 700 มม. ห้องเปลี่ยนถ่ายขนาดใหญ่ ห้องเปลี่ยนถ่ายพร้อมถาดเลื่อน ขัดเงา กล่องด้านซ้ายมีห้องเปลี่ยนถ่ายขนาดเล็ก รายละเอียด: เส้นผ่านศูนย์กลาง 150 มม. ความยาว 300 มม. การควบคุมวาล์วแบบแมนนวลสำหรับการสูบและเติม

2.2.3 วาล์วอัตโนมัติควบคุมการดูดและเติมอากาศ

2. 2. 4. ระดับสุญญากาศ ≤1bar (ต้องใช้ช่องเปลี่ยนผ่านด้านขวาทั้งขนาดใหญ่และขนาดเล็กเพื่อให้สามารถดูดฝุ่นและแสดงค่าสุญญากาศได้)

3. ระบบควบคุม(2 ชุด)

3.1. โหมด: ประกอบด้วยฟังก์ชันการวินิจฉัยตนเอง ฟังก์ชันปิดเครื่องและสตาร์ทอัตโนมัติ พร้อมฟังก์ชันควบคุมแรงดันและฟังก์ชันปรับอัตโนมัติ ระบบควบคุมอัตโนมัติ ระบบควบคุมรอบการทำงาน การป้องกันด้วยรหัสผ่าน และการควบคุมห้องสุญญากาศผ่านหน้าจอ LCD ตัวเครื่องควบคุมด้วยหน้าจอสัมผัส Siemens PLC

3.2. การควบคุมแรงดัน: ควบคุมแรงดันของกล่องและ  ห้อง เปลี่ยน  ผ่านที่ค่าที่ตั้งไว้

l  ผู้ใช้สามารถตั้งค่าช่วงแรงดันใช้งานได้อย่างอิสระระหว่าง +1 2.5 ถึง-1 2.5 มิลลิบาร์ความ แม่นยำ ±1Pa และ PLC จะปรับแรง ดันของกล่องให้อยู่ในช่วงที่กำหนดโดยอัตโนมัติ ค่าเริ่มต้นของช่วงแรงดันใช้งานคือ -1 ถึง +3 มิลลิบาร์

เมื่อแรงดันภายในเคสสูงกว่า 12  มิลลิบาร์ PLC จะเปิดวาล์วความปลอดภัยโดยอัตโนมัติเพื่อลดแรงดันและปกป้องถุงมือ อุปกรณ์ และวัสดุภายในเคส

l  ใช้สวิตช์เท้าเพื่อปรับแรงดันถังให้ละเอียด

l  3.3. แป้นเหยียบ: สามารถควบคุมแรงกดของกล่องเก็บของ ใช้งานง่าย

4. ระบบหมุนเวียน (รวมระบบฟอกและฟื้นฟู) (2 ชุด)

4.1. BASF ประเทศเยอรมนี, วัสดุกรอง UOP ของสหรัฐอเมริกา, วาล์ว Baode ประเทศเยอรมนี ระบบโฮสต์ผสานรวมการออกแบบแบบแยกส่วน กลุ่มวาล์วโซลินอยด์แก๊สควบคุมอิเล็กทรอนิกส์อัตโนมัติ การควบคุม PLC วงจร ปั๊มหมุนเวียน ระบบกรอง และจอแสดงผลที่ผสานรวมกับระบบกรองอิสระ ทำให้เป็นระบบที่กะทัดรัดและใช้งานง่าย

4.2. การควบคุม: น้ำและออกซิเจนถูกควบคุมให้น้อยกว่า 1 PPm

4.3 อุปกรณ์ปรับแต่ง: ผ่านการปรับแต่งแบบสัมผัส PLC (การทำความร้อน การอพยพ การฟอก การสร้างใหม่) ตลอดกระบวนการ ยกเว้นการระบายอากาศ 2.5 ชั่วโมงโดยไม่ต้องมีการตรวจสอบจากมนุษย์

4.4. ก๊าซทำงาน: He.N2/ หรือก๊าซ Ar (วัฏจักรก๊าซ)

4.5 พัดลมหมุนเวียน: พัดลมความถี่แปรผันความเร็วสูง 0-100m³ ควบคุมด้วยไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสที่ผ่านการทดสอบแรงดัน

4.6. คอลัมน์กรอง: คอลัมน์กรองเดี่ยว วัสดุกรองนำเข้าจากเยอรมนี วัสดุกำจัดออกซิเจน BASF 5 กก. วัสดุดูดซับน้ำ UOP ของสหรัฐอเมริกา 5 กก. มีประสิทธิภาพในการดูดซึมสูง อายุการใช้งานยาวนานเป็นพิเศษ ช่วยให้ผู้ใช้มั่นใจได้ว่าผลิตภัณฑ์มีความสามารถในการกรองน้ำได้ยาวนาน ความจุในการกำจัดน้ำ 2.2 ㎏  ความจุในการดูดซึมออกซิเจน 63 ลิตร

4.7. วาล์วฟอกอากาศ: วาล์วไฟฟ้า-นิวเมติกส์อัตโนมัติ

4.8. ตัวกรอง: ตัวกรองประสิทธิภาพสูงพร้อมตัวกรองรูรับแสงมาตรฐาน HEPA ขนาด 0.3 ไมครอน

4.9 การสร้างใหม่: ใช้สำหรับระบบการฟอกอากาศที่นำกลับมาใช้ใหม่ เพื่อให้ระบบได้รับการกระตุ้น การสร้างใหม่ต้องใช้ส่วนผสมของฮีเลียม/H2 ไนโตรเจน/H2 หรืออาร์กอน/H2 โดยที่ H2 คิดเป็น 10%

5. ระบบการแสดงผล

SIEMENS จากเยอรมนี ควบคุมการทำงานด้วยหน้าจอสัมผัส PLC ของ Siemens สลับการทำงานได้ทั้งภาษาจีนและภาษาอังกฤษ

6. เครื่องวิเคราะห์น้ำ (นำเข้าจากต่างประเทศ) ยี่ห้อ: UK MICHELL (2 ชุด)

ช่วงการวัด: 0-1000ppm

ความแม่นยำ:  ± 1% ppm

จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ระบบหมุนเวียนก๊าซสามารถควบคุมได้ตามการตั้งค่าของผู้ใช้เพื่อให้บรรลุการลดรอบ

สภาพแวดล้อม: -10 ℃  -50  ℃

7. เครื่องวิเคราะห์ออกซิเจน (นำเข้าจากต่างประเทศ) วัสดุยี่ห้อ: AVCRAY (2 ชุด)

สามารถตั้งค่าช่วงการวัดได้: 0-1000ppm

สภาพแวดล้อม: -10 ℃  -50  ℃

ความแม่นยำ:  ± 1% ppm

ตำแหน่งการติดตั้ง: เซ็นเซอร์ออกซิเจนติดตั้งอยู่บนกล่อง ไม่ว่าจะมีการหมุนเวียนของก๊าซหรือไม่ เซ็นเซอร์ออกซิเจนจะตรวจจับบรรยากาศภายในกล่องอย่างต่อเนื่องและแสดงปริมาณออกซิเจนในช่องเก็บของหน้ารถ

เซ็นเซอร์: แบตเตอรี่วัสดุไฟฟ้าเคมี ข้อดีคือมีความแม่นยำเป็นศูนย์ มีการดริฟท์น้อย เพื่อหลีกเลี่ยงไม่ให้วัสดุแบตเตอรี่อื่นๆ กัดกร่อนได้ง่าย ต้นทุนการเปลี่ยนทดแทนต่ำ (เปลี่ยนแบตเตอรี่ออกซิเจนเท่านั้น)

จอแสดงผล: เอาต์พุตของเครื่องวิเคราะห์เชื่อมต่อกับ PLC ค่าการตรวจจับจะแสดงบนหน้าจอสัมผัส และสามารถตั้งค่าสัญญาณเตือนได้

การควบคุม: ผู้ใช้สามารถเลือกฟังก์ชั่นการหมุนเวียนอัตโนมัติเพื่อรักษาปริมาณออกซิเจนในช่องเก็บของภายในช่วงที่ผู้ใช้กำหนด

8 . ระบบสุญญากาศ(2 ชุด)

เพิ่มระบบควบคุมเวลาเริ่ม-หยุดการทำงานของปั๊มสุญญากาศ ปั๊มสุญญากาศที่เลือกคือปั๊มสุญญากาศ British Edwards รุ่น RV12 อัตราการไหล 12 ลบ.ม./ชม. สุญญากาศจำกัด 2x10-3 มิลลิบาร์ ห้องโดยสารสำหรับเปลี่ยนผ่านสามารถดูดฝุ่นแยกกันได้ และสามารถควบคุมแยกกันได้ตลอดเวลา (นำเข้าจากต่างประเทศ)

9. ทำความสะอาดกล่องอัตโนมัติ(2 ชุด)

แผ่นชุบควบคุมแก๊สอัตโนมัติ ผู้ใช้ตั้งเวลาทำความสะอาด จากนั้นแตะปุ่มเริ่มบนหน้าจอสัมผัส ระบบจะเริ่มทำความสะอาดกล่อง และหยุดโดยอัตโนมัติเมื่อถึงเวลาที่ตั้งไว้

10. ระบบดูดซับตัวทำละลายอินทรีย์(2 ชุด)

เพื่อป้องกันอิทธิพลของตัวทำละลายอินทรีย์ต่อคอลัมน์การทำให้บริสุทธิ์ จึงได้เชื่อมต่อคอลัมน์ตัวทำละลายเข้ากับระบบกล่องถุงมือแบบอนุกรม ตัวกลางหลักประกอบด้วยคาร์บอนกัมมันต์และอะลูมินากัมมันต์คุณภาพสูงและประสิทธิภาพสูง เพื่อป้องกันการเกิดกรดไฮโดรฟลูออริก ระบบดูดซับตัวทำละลายอินทรีย์บรรจุด้วยความจุ 7 กิโลกรัม และมีอินเทอร์เฟซ KF40 ที่ด้านบนและด้านล่างของคอลัมน์เพื่ออำนวยความสะดวกในการเติมเชื้อเพลิง ผู้ใช้สามารถเติมเชื้อเพลิงได้ด้วยตนเอง

11. เงื่อนไขการทำงานของอุปกรณ์: (กำหนดโดยผู้ใช้)

แหล่งจ่ายไฟ: AC220V สองเฟสสามสาย กำลังไฟ ≥3Kw

ห้องปฏิบัติการควรมีสายดินอิสระ: < 3Ω จากอุปกรณ์ถึงการเชื่อมต่อสายดิน แนะนำให้ใช้สายทองแดงแบนขนาด ≥10mm2

น้ำประปา : ไม่มี;

ความชื้นสัมพัทธ์: < 75%;

ในห้องไม่มีฝุ่นละอองปริมาณมาก ไม่มีก๊าซกัดกร่อน ไวไฟ และระเบิดได้

พื้นที่วางอุปกรณ์: ความยาว x ความกว้าง :4100มม. x 1200มม.

C.  การกำหนดค่าหลัก

1 บรรจุภัณฑ์ส่งออกมาตรฐาน: การป้องกันการชนภายใน บรรจุภัณฑ์กล่องไม้สำหรับส่งออกภายนอก

2. จัดส่งโดยด่วน ทางอากาศ ทางทะเล ตามความต้องการของลูกค้าเพื่อค้นหาวิธีที่เหมาะสมที่สุด

3. รับผิดชอบความเสียหายในระหว่างกระบวนการจัดส่ง จะเปลี่ยนชิ้นส่วนที่เสียหายให้คุณฟรี
