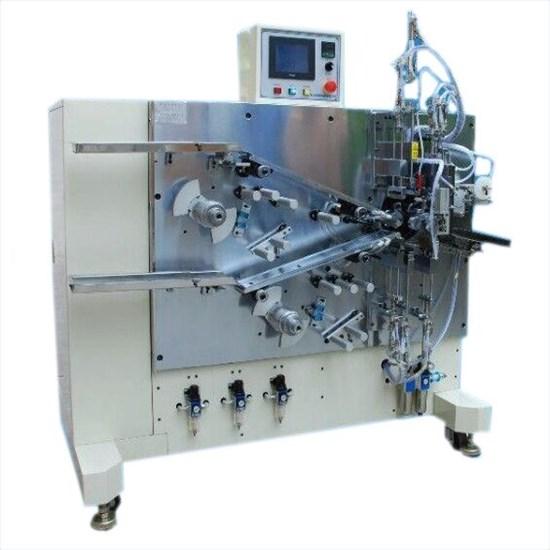

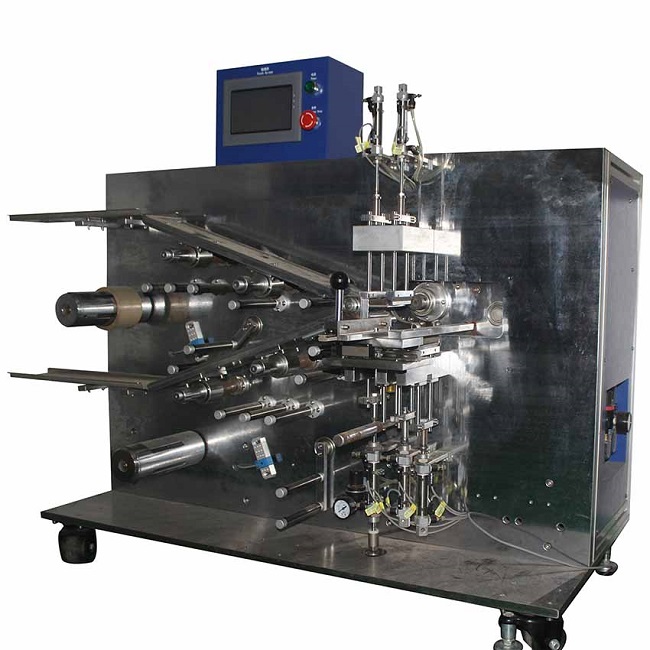

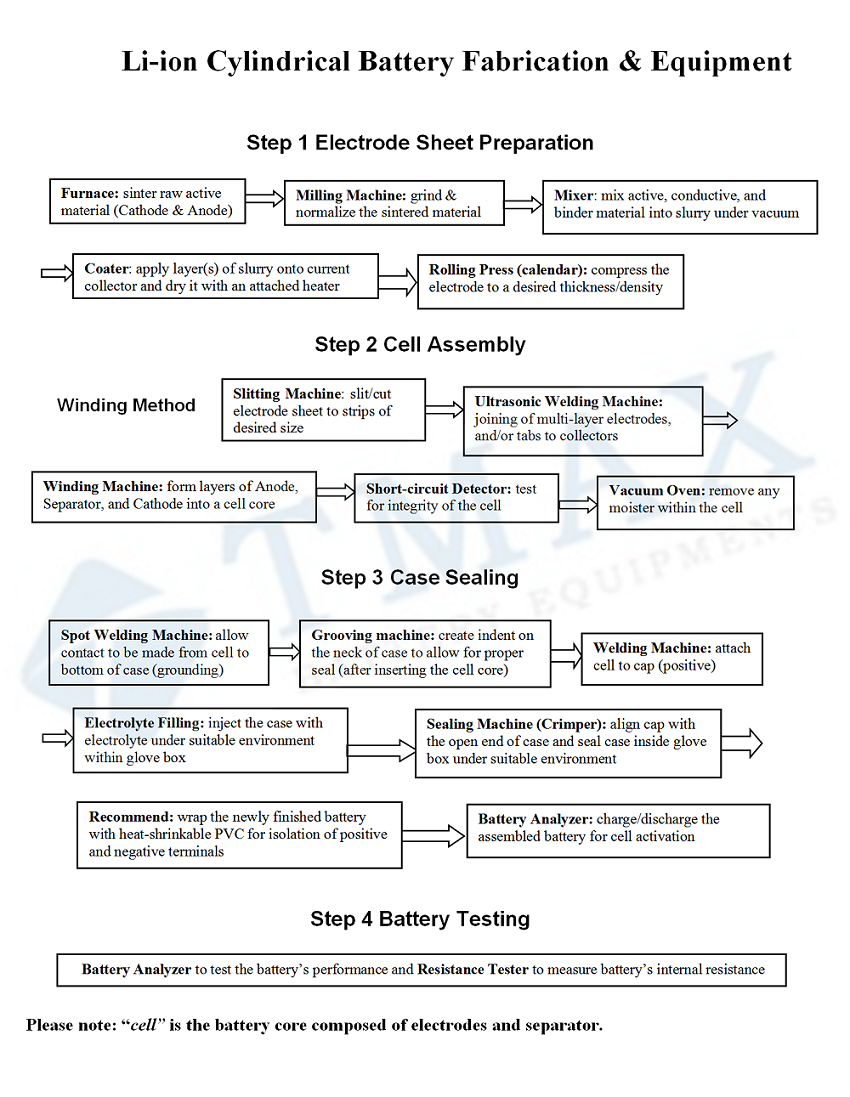

เครื่องพันกึ่งอัตโนมัติสำหรับการผลิตแกนเซลล์ทรงกระบอก (5-10PPM)

1.คำ อธิบายฟังก์ชันอุปกรณ์ :

เครื่องนี้ใช้หลักๆ สำหรับการพันเซลล์แบตเตอรี่ลิเธียมไอออนทรงกระบอกอย่างแม่นยำ



กระบวนการทำงานมีดังนี้: นำแผ่นบวกและแผ่นลบเข้าไปในส่วนที่พันด้วยมือตามลำดับ จากนั้นซ้อนแผ่นด้วยไดอะแฟรม พันตามข้อกำหนดของกระบวนการ จากนั้นติดเทปสิ้นสุดโดยอัตโนมัติ และตัดเซลล์โดยอัตโนมัติ



2.ฟัง ก์ ชั่นและ คุณสมบัติอุปกรณ์  :

1 )  ใช้โครงสร้างเข็มร้อยด้ายเป้าหมายเดียว

2 )  การแนะนำขั้วไฟฟ้าด้วยตนเอง การพันอัตโนมัติ การเปลี่ยนเข็มอัตโนมัติ การวางเทปสิ้นสุดอัตโนมัติ และการปิดอัตโนมัติ

3 )  เทปกาวถูกวางในแนวนอน (เทปปลายตั้งฉากกับหูเสา) เทปกาวจะแบนราบ และสามารถควบคุมตำแหน่งกาวได้อย่างแม่นยำโดยไม่ทำให้แกนไฟฟ้าเกิดความเครียด การติดกาวมีเสถียรภาพและเชื่อถือได้

4 )  ความเร็วในการม้วนเข็มสามารถปรับได้

5 )  การคลายเกลียวไดอะแฟรมสองคอยล์แบบแอคทีฟ เทคโนโลยีการควบคุมสวิตช์วัดความตึงแบบใกล้ชิด ซึ่งสามารถปรับความตึงในกระบวนการพันได้โดยอัตโนมัติและราบรื่น สามารถปรับความตึงด้านบนและด้านล่างได้

6 )  การปิดกิจการจ้างเหมาบริการด้านไดอะแฟรม

7 )  แกนไฟฟ้าที่คลี่ออกจะต้องไม่มีความเสียหาย แกนดึง หรือเสาเคลื่อนตัว

8 )  ใช้งานง่าย ปรับเปลี่ยนและเปลี่ยนข้อมูลจำเพาะได้ง่ายและรวดเร็ว



3.กระบวนการทางเทคโนโลยี:

อุปกรณ์นี้ตรงตามมาตรฐานกระบวนการพันของแบตเตอรี่ลิเธียมไอออนทรงกระบอก: ไดอะแฟรมจะพันแผ่นลบทั้งหมด และแผ่นลบจะพันแผ่นบวก ขั้นตอนกระบวนการมีดังนี้:

1) การม้วนไดอะแฟรมล่วงหน้า: การใช้เทคโนโลยีเครื่องตัดฟันสามารถประหยัดความยาวของไดอะแฟรมที่ม้วนไว้ล่วงหน้าได้

2) ดึงอิเล็กโทรดเชิงลบเข้าไป: นำแผ่นอิเล็กโทรดเชิงลบเข้าไปในส่วนที่พันด้วยมือ

ดึงขั้วบวกเข้า: สอดชิ้นขั้วบวกเข้าไปในส่วนที่พันด้วยมือ

3) การพัน;

4) สถานีกะ;

5) ตัดไดอะแฟรมออก ติดกาวปลายสายและแผ่นปิด

	ดี	ว.	ล.
ความคลาดเคลื่อน (มม.)	< 0.5	< 0.3	< 1000



4.ส่วนประกอบหลักของอุปกรณ์:

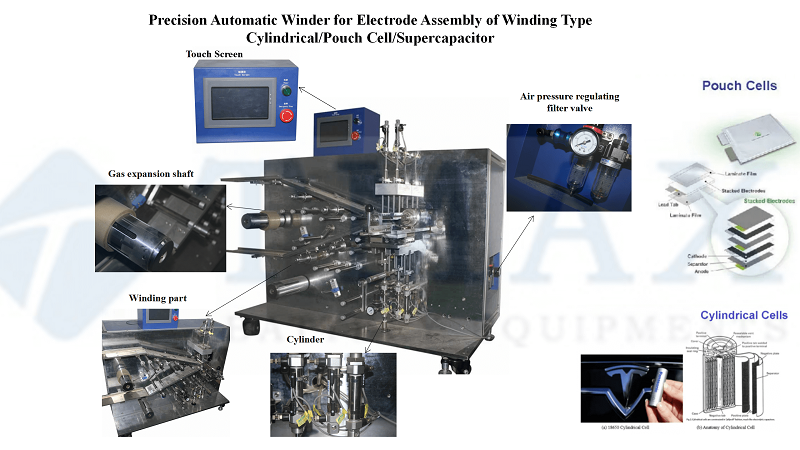

1) อุปกรณ์ประกอบด้วยอุปกรณ์พัน อุปกรณ์เปลี่ยนสถานี อุปกรณ์คลายไดอะแฟรม อุปกรณ์นำขั้วไฟฟ้า อุปกรณ์ติดกาว อุปกรณ์ปิดช่องว่าง และระบบควบคุม

2) อุปกรณ์การพัน (สองชุด): ประกอบด้วยหัวเดียวที่มีเกลียวตรงข้ามเพื่อให้แน่ใจถึงความแม่นยำในการพันและการเปลี่ยนเข็มพันที่สะดวก

3) อุปกรณ์เคลื่อนย้ายสถานี (ชุดเดียว): ใช้สำหรับการแปลงสถานีม้วนและสถานีติดกาว

4) อุปกรณ์คลายไดอะแฟรม (สองชุด): การควบคุมแรงดันอากาศในการคลายไดอะแฟรมแบบแอคทีฟ

5) อุปกรณ์นำทางขั้วเสา (สองชุด): การปรับข้างเดียว การปรับที่สะดวก

6) อุปกรณ์ติดกาวและปิดช่องว่าง (1 ชุด)



5.มาตรฐานทางเทคนิค:

1) ความกว้างไดอะแฟรม: 30-75มม.

เข็มคอยล์ขนาด: ∮ 1.8- ∮ 6.0 มม. ปรับแต่งตามความต้องการของลูกค้า

ความต้องการ;

ความกว้างเสา : 28-73มม.

2) ข้อกำหนดคุณลักษณะของวัสดุ (หน่วย: มม.)

วัสดุ	ความยาว	ความกว้าง	ความหนา	เส้นผ่านศูนย์กลางภายใน	เส้นผ่านศูนย์กลางภายนอก
ขั้วบวก	150-1000	28-73	0.1-0.2
ขั้วลบ	150-1000	28-73	0.1-0.2
ตัวคั่น	ม้วนวัสดุ	30-75	0.012-0.045	76.2	250
เทปปิดปลาย	ม้วนวัสดุ	8-60	0.01-0.035	76.2	150

3) เส้นผ่านศูนย์กลางภายนอกของแกนไฟฟ้าที่ใช้ได้ (มม. - ∮ 20 มม.)

4) ความจุอุปกรณ์: 5 ~ 10 ชิ้น/นาที (ขึ้นอยู่กับความยาว/ความกว้างของชิ้นเสา)

5) ความแม่นยำในการพัน;

 เมื่อทำให้แน่ใจว่าขั้วไฟฟ้าตรงตามเงื่อนไขต่อไปนี้:

ความคลาดเคลื่อนของความกว้างของชิ้นขั้วน้อยกว่า± 0.2 มม.

ข้อผิดพลาดในการดัด "S" ของชิ้นขั้วมีค่าน้อยกว่า± 1 มม./500 มม.

ข้อผิดพลาดของรูปร่างหอคอยของคอยล์ไดอะแฟรมน้อยกว่า± 0.2 มม.

ความแม่นยำในการพันสามารถตอบสนองได้: ข้อผิดพลาดในการจัดตำแหน่งของไดอะแฟรมน้อยกว่า± 0.5 มม. ข้อผิดพลาดในการจัดตำแหน่งของชิ้นขั้วน้อยกว่า± 0.5 มม.

สามารถจัดตำแหน่งขั้วลบที่หุ้มด้วยขั้วบวกและไดอะแฟรมที่หุ้มด้วยขั้วลบได้ และส่วนของผลิตภัณฑ์สำเร็จรูปคือ

± 0.5 มม.

6) อัตราคุณสมบัติ:  ≥ 98% (ไม่รวมปัจจัยที่ไม่ใช่อุปกรณ์)



6. พารามิเตอร์ข้อมูล จำเพาะ :

	ข้อมูลจำเพาะ	หมายเหตุ
กำลังไฟฟ้าเข้า	AC220V,1.5KVA,50HZ
แหล่งอากาศอัด	0.4-0.6 เมกะปาสคาล
กำลังการผลิตของอุปกรณ์	5-10 ชิ้น/นาที	ตามแบบจำลองและความสามารถของพนักงาน
น้ำหนักอุปกรณ์	ประมาณ 500 กก.
ขนาดอุปกรณ์	1450มม.*1100มม.*1150มม. (กว้าง*ยาว*สูง)	ไม่รวมความยาวส่วนขยายของร่องวัสดุชิ้นเสา หน่วย:มม.
ข้อมูลจำเพาะของเข็มคอยล์	∮ 1.8มม. - ∮ 6มม.	จัดส่งชุดละ 1 ชุด ตามความต้องการของลูกค้า
ชั้นวางและแผ่นยึด	1 ชุด
อุปกรณ์พันเข็ม	1 ชุด
อุปกรณ์จ่ายกระแสไฟฟ้า	2 ชุด
อุปกรณ์จ่ายไดอะแฟรม	2 ชุด
อุปกรณ์วิสโคส	1 ชุด
พีแอลซี	พานาโซนิค	พานาโซนิค AFRX-C60T
หน้าจอสัมผัส	เอ็มซีจีเอส	สีจริงขนาด 7 นิ้ว
มอเตอร์พันขดลวด	พานาโซนิค/หลี่ ซาน	มอเตอร์เซอร์โวพานาโซนิค
มอเตอร์แรงดึง	การควบคุมการวิจัย / หลี่ซาน	มอเตอร์สเต็ปเปอร์
เซ็นเซอร์	พานาโซนิค/เต้าฉวน
อุปกรณ์นิวเมติกส์	AIRTAC/XINGZHEN/ แอร์แทค
การหยุดความผิดพลาด
การแจ้งเตือนข้อผิดพลาด	โปรแกรมในตัว	รีเซ็ตแบบสัมผัสเดียว
คำแนะนำการใช้งาน	ชุดคู่มือการใช้งาน 1 ชุด
ชิ้นส่วน	1 ชุด	ดูรายการจัดส่ง



ชื่อ	ข้อมูลจำเพาะ (มม.)	ระยะเวลาการรับประกัน	หมายเหตุ
เครื่องม้วน		เครื่องครบ 1 ปี	ยกเว้นปัจจัยด้านมนุษย์ (การบำรุงรักษาตลอดอายุการใช้งาน)
เครื่องตัดกระดาษกาว		3 เดือน
เข็มกลิ้ง		3 เดือน	ยกเว้นปัจจัยด้านมนุษย์
ตาโฟโตอิเล็กทริก		6 เดือน	ไม่รับประกันการชนและการรับน้ำมันเข้า
สายพานซิงโครนัส		1 ปี	ไม่รับประกันการหล่อลื่น
