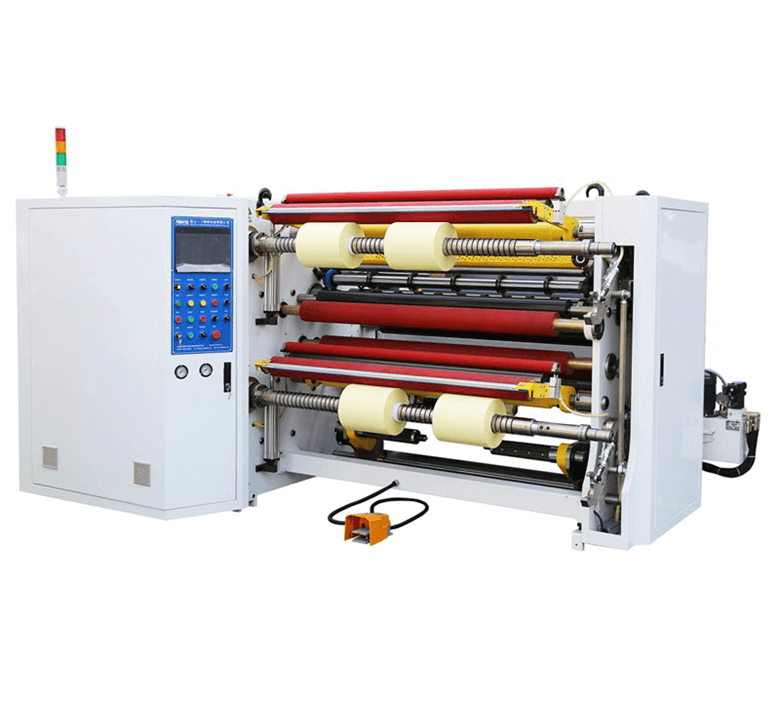

เครื่องตัดอิเล็กโทรดแบบโรลทูโรลสำหรับการตัดแผ่นแบตเตอรี่ลิเธียมไอออน

I. ภาพรวมอุปกรณ์

1.1 คำอธิบายฟังก์ชัน

เครื่อง ตัดนี้  ใช้เป็นหลักสำหรับการตัดแผ่นอิเล็กโทรดแบตเตอรี่ลิเธียมไอออน เป็นรุ่นที่พัฒนาและมีเสถียรภาพสูง ซึ่งบริษัทของเราใช้กันอย่างแพร่หลาย เครื่องนี้รองรับความกว้างในการตัดตั้งแต่  15–380 มม.ใช้งานง่าย และตอบสนองความต้องการในกระบวนการตัดที่หลากหลาย เครื่องนี้ใช้  โครงสร้างการกรอแบบสองเพลา : แผ่นอิเล็กโทรดติดตั้งอยู่บนเพลาคลายม้วน คลายม้วนออกโดยอัตโนมัติผ่านลูกกลิ้งขับเคลื่อน และนำทางโดยอัตโนมัติ หลังจากผ่านใบมีดตัดและชุดกำจัดผงเหล็กแล้ว แผ่นอิเล็กโทรดจะถูกกรอและกรอกลับตามข้อกำหนดของกระบวนการ เครื่องนี้ใช้งานง่าย โหลดและเกลียวง่าย ประสิทธิภาพการทำงานที่มั่นคง และผลลัพธ์การตัดที่ยอดเยี่ยม

1.2 พารามิเตอร์ทางเทคนิคที่สำคัญ

* กำลังการผลิต: ความเร็วเชิงกลสูงสุดถึง 80 ม./นาที; ความเร็วในการผลิตมาตรฐานอยู่ระหว่าง 0.5 ถึง 50 ม./นาที พร้อมการปรับแบบไม่มีขั้นตอน

* ความแม่นยำในการจัดตำแหน่งการกรอ: ≤ ±0.5 มม. (ภายใต้เงื่อนไขคุณภาพวัสดุขาเข้าที่ดี)

* อัตราผ่าน: ≥ 99% (ไม่รวมผลกระทบจากวัสดุขาเข้าที่ไม่ได้มาตรฐาน)

* อัตราการใช้งาน: ≥ 95% (ไม่รวมเวลาที่ใช้ในการเปลี่ยนวัสดุและปัญหาที่เกี่ยวข้องกับคุณภาพวัสดุขาเข้า)

ตาราง 1.1 รายการส่วนประกอบหลัก

1.4 ขั้นตอนการทำงานของอุปกรณ์

ขั้นตอนการทำงานของอุปกรณ์มีรายละเอียดด้านล่าง:
กระบวนการร้อยใย:
1. โหลดวัสดุลงบนเพลาคลายโดยใช้รถเข็นถ่ายโอน
2. ร้อยแผ่นอิเล็กโทรดผ่านชุดต่อสายด้วยมือ
3. นำทางผ่านระบบความตึง
4. ป้อนแผ่นเข้าไปในใบมีดตัดด้วยมือเพื่อการตัดเบื้องต้น   5.
ส่งแผ่นที่ตัดเบื้องต้นผ่านระบบกำจัดฝุ่นและเหล็ก
6. ใส่ปลอกแกนเข้ากับเพลาสลิป
7. ยึดแผ่นอิเล็กโทรดเข้ากับปลอกแกนบนเพลาสลิปด้วยเทป
8. ตั้งค่าความตึงของแผ่นเป็นค่าที่ต้องการ
9. เปลี่ยนระบบนำทางใยเป็นการทำงานอัตโนมัติ
10. กดปุ่มเริ่มระบบ
11. จากนั้นอุปกรณ์จะตัดวัสดุโดยอัตโนมัติและม้วนกลับเป็นม้วน
