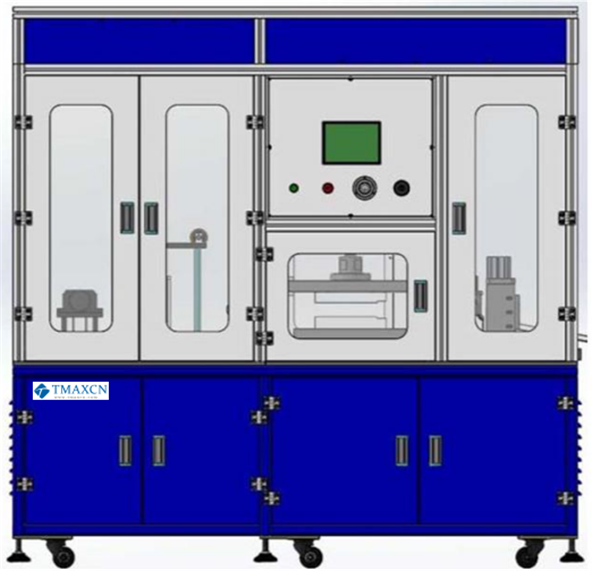

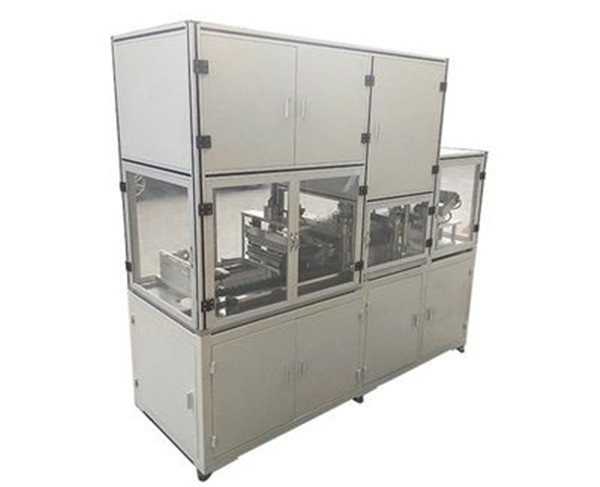

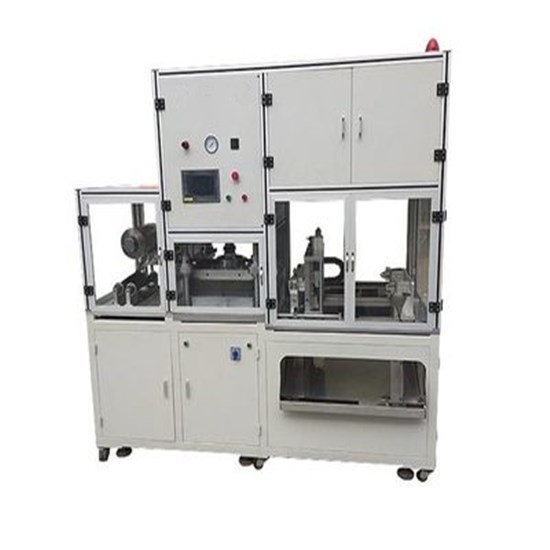

เครื่องขึ้นรูปฟิล์มเคลือบอลูมิเนียมแบบอัตโนมัติด้วยเซลล์ถุง

เครื่องนี้ใช้หลักๆ สำหรับการขึ้นรูปฟิล์มเคลือบอลูมิเนียมสำหรับซอง/ถ้วย ส่วนการปั๊มส่วนบนใช้กระบอกสูบบูสเตอร์ 10 ตัน ส่วนการปั๊มส่วนล่างใช้มอเตอร์เซอร์โว ใช้ระบบควบคุมเมคคาทรอนิกส์ PLC และเซอร์โวมอเตอร์เพื่อควบคุมความลึกของเปลือกป้องกันได้อย่างแม่นยำ และใช้หน้าจอสัมผัสเพื่อตั้งค่า ปรับ และควบคุมพารามิเตอร์ที่เกี่ยวข้อง ทำให้การทำงานของเครื่องจักรง่ายขึ้น ความแม่นยำสูงขึ้น! มาพร้อมกับม่านแสงนิรภัย สวิตช์เปิด-ปิด และสวิตช์สตาร์ทแบบสองปุ่ม ปลอดภัย สะดวก มีประสิทธิภาพ และอายุการใช้งานยาวนาน ลูกค้าสามารถจัดหาแม่พิมพ์เองเพื่อปั๊มฟิล์มเคลือบอลูมิเนียมแบตเตอรี่ได้หลากหลายประเภท เพื่อตอบสนองความต้องการของกระบวนการ

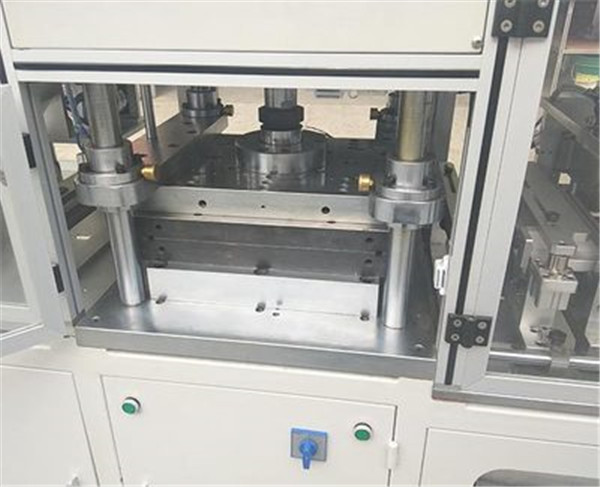

1.1 ส่วนปั๊มด้านบน

1.1.1 การปั๊มส่วนบนขับเคลื่อนด้วยกระบอกสูบไฟฟ้าเซอร์โว โดยมีระยะการปั๊ม 90 มม. และระยะการทำงาน 10-80 มม. ที่ปรับได้

1.1.2 ปรับแรงกดได้โดยการป้อนแรงกดผ่านหน้าจอสัมผัส โดยแรงกดตามทฤษฎีคือ 5T

1.1.3 ในระหว่างการดำเนินการด้วยตนเอง ความสูงที่ปรับได้สูงสุดของแบบหล่อบนและล่างคือ 80 มม. (สะดวกในการทำความสะอาดและเปลี่ยนแบบหล่อ)

1.1.4 ชิ้นส่วนปั๊มได้รับการวางตำแหน่งอย่างแม่นยำโดยตลับลูกปืนเชิงเส้นสี่ตัวและขับเคลื่อนด้วยแกนนำทางทนการสึกหรอความถี่สูงเพื่อเคลื่อนย้ายแผ่นกดด้านบนซ้ำๆ

1.2 ส่วนปั๊มล่าง

1.2.1 ขับเคลื่อนด้วยมอเตอร์เซอร์โว 1.5 กิโลวัตต์ที่เชื่อมต่อกับตัวลดดาวเคราะห์ความแม่นยำสูง 10:1 และส่วนเชื่อมต่อใช้สกรูความแม่นยำสูงขนาดระยะห่าง 5 มม. และเส้นผ่านศูนย์กลาง 40 มม.

1.2.2 การวางตำแหน่งใช้แกนนำลูกบอลเหล็กหนาแน่นความแม่นยำสูงขนาด φ 28 มม. ซึ่งทำงานร่วมกับปลอกนำเพื่อทำงานซ้ำได้

1.2.3 แม่พิมพ์ทั้งสามสามารถปรับความลึกของการเจาะได้โดยการป้อนค่าความลึกของการเจาะบนหน้าจอสัมผัส และสามารถปรับระยะชักได้ตั้งแต่ 1 ถึง 20 มม.

1.2.4 ผลผลิตการปั๊มเชิงทฤษฎี 2 ตัน

1.3 ชิ้นส่วนแม่พิมพ์

1.3.1 แม่พิมพ์สามชิ้น ตามความต้องการของลูกค้า (เครื่องนี้ไม่รวมแม่พิมพ์)

1.3.2 จะต้องระบุกระบวนการเชลล์โมดูลสำหรับการสั่งซื้อแม่พิมพ์ และต้องกรอกพารามิเตอร์ที่เกี่ยวข้องในตารางด้านล่าง แม่พิมพ์จะต้องผลิตตามกระบวนการอย่างเคร่งครัด

1.4 ส่วนแร็ค

1.4.1 โครงล่างทำจากการเชื่อมแบบสี่เหลี่ยมจัตุรัส และทาสีขาวคอมพิวเตอร์บนพื้นผิว โครงบนประกอบด้วยประตูนิรภัย แผงควบคุม แผงประตู และโปรไฟล์อลูมิเนียม

1.5 ส่วนวงจร:

1.5.1 ส่วนวงจรประกอบด้วย PLC หน้าจอสัมผัส วาล์วโซลินอยด์ รีเลย์กลาง ตะแกรง สวิตช์ควบคุมการเข้าถึง ฯลฯ โดยผ่านหน้าจอสัมผัส การสนทนาระหว่างคนกับเครื่องจักรจะดำเนินการ และการป้องกันความปลอดภัยจะดำเนินการโดยตะแกรงและการควบคุมการเข้าถึง

2.ข้อมูลจำเพาะ

กำลังไฟที่กำหนด	2.5 กิโลวัตต์
กรอบ	การดองพื้นผิว การทาสีขาวคอมพิวเตอร์เริ่มต้น (ตามความต้องการของลูกค้า) โครงด้านบนและด้านล่างทั้งหมดทำจากโปรไฟล์อลูมิเนียม การเปิดประตูของชั้นวางด้านบนใช้อุปกรณ์ป้องกันสวิตช์การเข้าถึงเพื่อให้มั่นใจถึงความปลอดภัย
ความจุของเครื่องจักร	20 ชิ้น/ นาที (ขึ้นอยู่กับขนาดของฟิล์มเคลือบอลูมิเนียมและความชำนาญของ  คนงาน) พร้อมฟังก์ชั่นนับความจุ
ชิ้นส่วนเหล็กหลัก	เหล็ก  45# ชุบฮาร์ดโครม
ความหนาของแผ่นด้านบนและด้านล่าง	40 มม.
พื้นที่ทำงานที่มีประสิทธิภาพ	350*500มม. ( ปรับแต่งได้)
ความกว้างของใบมีด	250 มม.
ความลึกในการเจาะ	≤ 10 มม. (หมัดเดี่ยว)
จังหวะการตีปั๊มเซอร์โวล่างที่มีประสิทธิภาพ	20 มม.
อัตราการใช้อุปกรณ์	≥ 95%
อัตราคุณสมบัติผลิตภัณฑ์	≥ 99.5%
ขนาดรูปลักษณ์	1920 มม. (ยาว) * 700 มม. (กว้าง) * 2000 มม. (สูง)
น้ำหนักรวมของอุปกรณ์	1,000 กก.
