ระบบรีไซเคิล NMP สำหรับการผลิตเซลล์ปริซึม

บทที่ 1 การแนะนำอุปกรณ์

1 、หลักการทำงานของระบบการกู้คืนNMP

ระบบกู้คืน NMP ใช้คุณสมบัติทางกายภาพของ NMP และใช้การควบแน่นหลายขั้นตอนเพื่อควบแน่นและกู้คืนอย่างสมบูรณ์ อุณหภูมิของก๊าซเสียที่ปล่อยออกมาจากเครื่องเคลือบอยู่ที่ประมาณ 120 องศาเซลเซียส ระบบกู้คืนสามารถลดอุณหภูมิลงเหลือประมาณ 25 องศาเซลเซียส ซึ่งสามารถระบายความร้อนและกู้คืน NMP ได้มากกว่า 95%

2 、ลักษณะเฉพาะของระบบ

2.1 ผลลัพธ์ดีและการกู้คืนตัวทำละลายสามารถเข้าถึงมากกว่า 95% ความบริสุทธิ์ของของเหลวเสีย NMP ที่กู้คืนได้สูงถึงมากกว่า 80 %

2.2 การประหยัดพลังงาน การใช้พลังงานของระบบอยู่ที่เพียง 4.0 กิโลวัตต์ต่อชั่วโมง (ยกตัวอย่างปริมาณอากาศ 50,000 ลูกบาศก์เมตรต่อชั่วโมง และความยาว ท่อลมน้อยกว่า 20 เมตร) จนถึงปัจจุบัน ถือเป็นอุปกรณ์ที่ใช้พลังงานต่ำที่สุดในระบบบำบัดน้ำเสียแบบ NMP ทั้งหมด และผลิตภัณฑ์นี้ได้รับการแนะนำจากกรมคุ้มครองสิ่งแวดล้อมแห่งชาติ

2.3 、เสถียรภาพในระยะยาว: ระบบการกู้คืน NMP ที่ผลิตโดยบริษัทของเราสามารถรับประกันได้ว่าประสิทธิภาพ (อัตราการกู้คืน ความเข้มข้นของการกู้คืน) จะไม่ลดลงภายใน 3 ปี และเสถียรภาพจะถึงสถานะที่ดีที่สุด

2.4 ประสิทธิภาพด้านความปลอดภัยอยู่ใน ระดับที่ดี อุปกรณ์มีการตั้งค่าการจัดการความผิดพลาดแบบพิเศษ แม้จะเกิดความผิดพลาดกะทันหัน ก็จะไม่เกิดการไหลย้อนกลับ การขาดอากาศหายใจ หรืออุบัติเหตุอื่นๆ ที่ส่งผลกระทบต่อการทำงานปกติของเครื่องเคลือบ



3.ข้อกำหนดทางเทคนิค

รายการ	หน่วย	ข้อมูลจำเพาะ
1 )ปริมาณอากาศเสีย	ม. 3 /ชม.	50 00 0 （ปริมาณอากาศเสียของเครื่องเคลือบ）
2)อุณหภูมิทางออกของอากาศ	℃	120℃
3) การบริโภค NMP	กก./ชม.	ขึ้นไป  45
2. ข้อกำหนดทางเทคนิคของ NMP สำหรับการรีไซเคิล
1)อัตราการฟื้นตัว		≥95%
2) ความเข้มข้นของการฟื้นตัว		≥80%
3) ความเข้มข้นของไอเสีย NMP หลังการกู้คืน	พีพีเอ็ม	ต่ำกว่า  200
3 、วัสดุอุปกรณ์ช่วยเสริม
1)ท่อระบายอากาศ		ท่อเหล็กสีขาว 300มม.x300มม.x0.0.6มม.



4. ข้อกำหนดด้านประสิทธิภาพของกระบวนการ

ส.น.	รายการ	ข้อมูลจำเพาะ
1	ประสิทธิภาพการประหยัดพลังงาน	ใช้เครื่องแลกเปลี่ยนความร้อนแบบครีบท่อเพื่อประหยัดพลังงาน
2	ประสิทธิภาพการปิดผนึก	ข้อต่อทั้งหมดในชุดปิดผนึกด้วยซิลิกาเจลทนอุณหภูมิสูงและกาวทนอุณหภูมิสูง อัตราการรั่วซึมของอากาศที่จุดเชื่อมต่อของแต่ละส่วนใช้งานน้อยกว่า 0.5%
3	ประสิทธิภาพการเชื่อมโยง	เมื่อเชื่อมโยงกับเครื่องเคลือบแยกกัน เครื่องจะทำงานภายใต้สภาวะการทำงานที่ดีที่สุด และความเข้มข้นของ NMP ที่ฟื้นคืนได้จะมีเสถียรภาพมากขึ้น
4	คนอื่น	หลังจากอุปกรณ์หยุดทำงาน NMP จะไม่สามารถไหลกลับไปยังท่อทางเข้าอากาศได้ และเมื่อระบบการกู้คืน NMP ล้มเหลว ก็จะไม่ส่งผลต่อการใช้งานเครื่องเคลือบ

บท ที่2  การออกแบบ  ระบบ

1 、พารามิเตอร์การออกแบบ

อุณหภูมิไอเสีย: 120℃

ปริมาณอากาศบำบัด： 50 00 0 m 3 /ชม.

อัตราการฟื้นตัว: ≥95%

ความเข้มข้นของของเหลวเสียที่กู้คืน: ≥ 80%

ความเข้มข้นของการปล่อยไอเสีย: ต่ำกว่า  200 ppm

2 、กระบวนการทางเทคโนโลยี

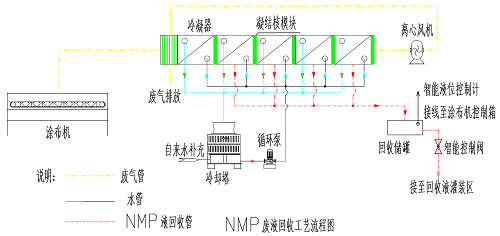

ผังกระบวนการมีดังนี้:



3 、คำอธิบายกระบวนการ

3.1 、การบำบัดด้วยการแลกเปลี่ยนความร้อน

อุณหภูมิจากเครื่องเคลือบอยู่ที่ประมาณ 120 องศาเซลเซียส หลังจากการแลกเปลี่ยนความร้อน ก๊าซเสียที่อุณหภูมิประมาณ 100 องศาเซลเซียสจะเข้าสู่คอนเดนเซอร์ NMP เพื่อเกิดการควบแน่นและการนำ NMP กลับมาใช้ใหม่

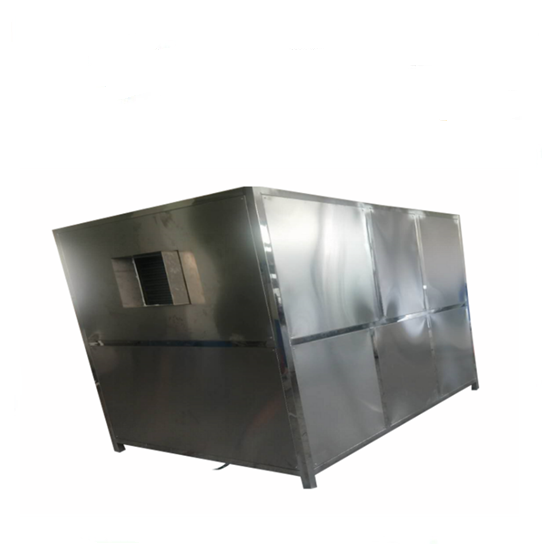

3.2 、ขนาดอุปกรณ์

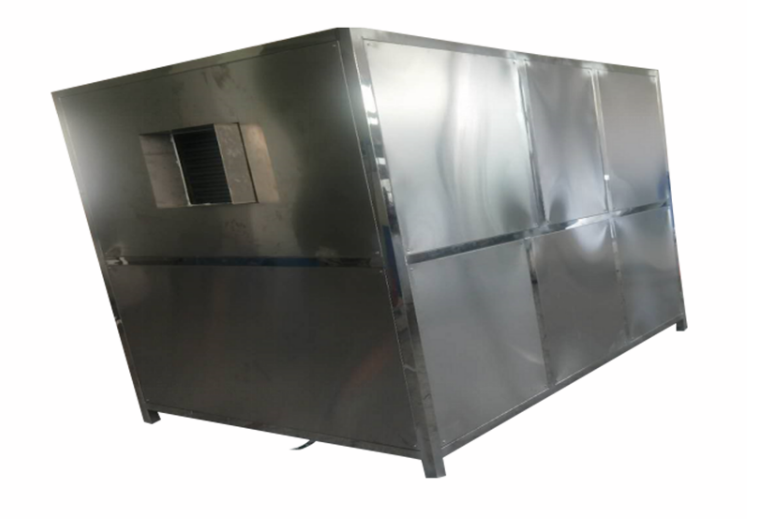

ขนาดของตัวดึงหลักคือ：2200มม. x 1650มม. x 2100มม.  （ยาว * กว้าง * สูง）

ขนาดของหอหล่อเย็นน้ำ：เส้นผ่านศูนย์กลางฐาน：1200 มม., ความสูง： 1900 มม.

ขนาดอ่างเก็บน้ำ: 1400 มม. x 1200 มม. x6000 มม. ( กว้าง * ยาว * สูง)

(หมายเหตุ: ขึ้นอยู่กับการผลิตจริง) น้ำหนักรวมประมาณ 1.2 ตัน และน้ำหนักใช้งานประมาณ 3.0 ตัน

ท่ออากาศของอุปกรณ์กู้คืนใช้ท่อหนังเหล็กสีขาวที่มีขนาด：300 มม.  x30 0 มม.  x  0.6 มม. ( ความหนา) การเชื่อมต่อระหว่างส่วนท่อและส่วนท่อถูกปิดผนึกด้วยซิลิกาเจ ลอุณหภูมิสูง

ท่อ PPR ถูกนำมาใช้สำหรับท่อน้ำ

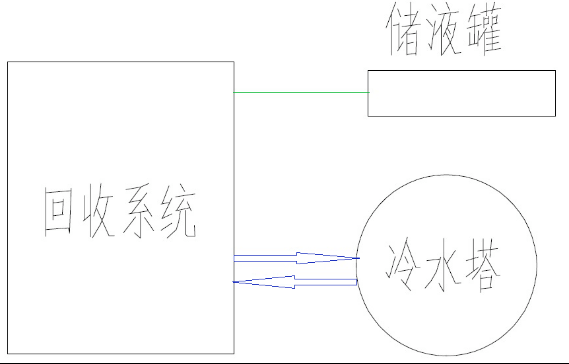

3.4 、แผนผังระบบรีไซเคิล

3.5 แผนผังกระบวนการกู้คืน

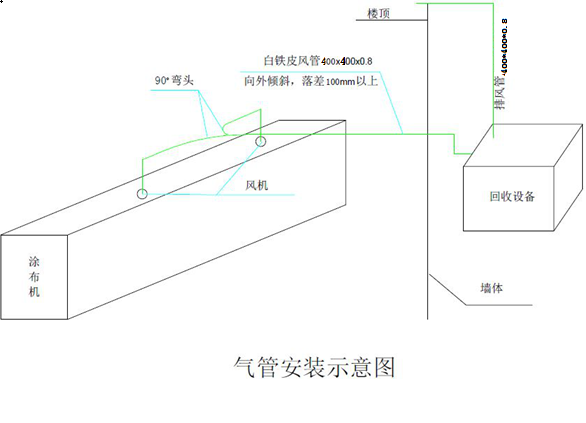

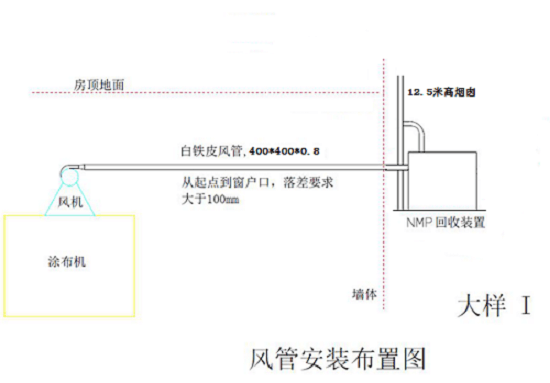

3.6 แผนผังเค้าโครงการติดตั้งท่อลม



4、อุปกรณ์หลักของระบบ

ส.น.	ชื่อองค์กร	ชื่อชิ้นส่วน	วัสดุ	ข้อมูลจำเพาะ	ผู้ผลิต
1	ส่วนการกู้คืนตัวทำละลายทำความเย็น (คอนเดนเซอร์)	คอยล์เย็น 1	ปีกอลูมิเนียมและท่อทองแดง	เอ็กซ์วายซี-500-6	ทีแม็กซ์
2		คอยล์เย็น 2	ปีกอลูมิเนียมและท่อทองแดง	เอ็กซ์วายซี-500-8	ทีแม็กซ์
3					ทีแม็กซ์
4					ทีแม็กซ์
5		แผ่นกั้นของเหลว	สแตนเลสทนการกัดกร่อน		ทีแม็กซ์
6		แผ่นดิสก์ไหลออก	สแตนเลสทนการกัดกร่อน		ทีแม็กซ์
7		ถังพักน้ำ	สแตนเลสทนการกัดกร่อน		ทีแม็กซ์
8		ปั๊มระดับของเหลว	วัสดุป้องกันการกัดกร่อน		เซียวเย่จื่อ
9	ส่วนพัดลมดูดอากาศแบบบังคับ	วาล์วอากาศแบบแมน นวล	วัสดุป้องกันการกัดกร่อน		เซียวเย่จื่อ
10		พัดลมแบบแรงเหวี่ยง	วัสดุป้องกันการกัดกร่อน	7 กิโลวัตต์	ซินเฟิง
11	ส่วนหมุนเวียนน้ำหล่อเย็น	หอหล่อเย็น		20T	เหลียงหยวน
12		ปั๊มหมุนเวียนน้ำ		2P	ไม้เลื้อยแตรจีน
13





5 、การออกแบบไฟฟ้า

5.1 ส่วนไฟฟ้า (ฟังก์ชันและโหมดการใช้งาน)

นำเอาสวิตช์ลม Schneider, คอนแทคเตอร์ AC และรีเลย์ความร้อนมาใช้; วาล์วควบคุมลมไฟฟ้า; รีเลย์ป้องกันลำดับเฟส Chint และรีเลย์เวลา

5.2  การควบคุมความปลอดภัย

(1) ออกแบบระบบควบคุมอัตโนมัติและระบบอินเตอร์ล็อคพร้อมระบบแจ้งเตือนอุณหภูมิ

(2) ระบบส่งของเหลวเสียของ NMP ใช้โหมดอัจฉริยะในการตรวจจับและแจ้งเตือนระดับของเหลว ถังเก็บของเหลวติดตั้งอยู่บนหลังคา และเชื่อมต่อท่ออลูมิเนียม-พลาสติกป้องกันการกัดกร่อนเข้ากับตำแหน่งที่ลูกค้ากำหนด ระบบตรวจจับระดับของเหลวจะใช้ในถังเก็บของเหลว และแจ้งเตือนเมื่อระดับของเหลวถึงความสูงที่กำหนด อุปกรณ์กล่องไฟฟ้าขนาดเล็กแจ้งเตือนจะถูกติดตั้งไว้ที่ตำแหน่งหัวของเครื่องเคลือบและตำแหน่งเติมของเหลวเสียตามลำดับ จากนั้นของเหลวเสียบนหลังคาจะถูกลำเลียงไปยังถังเติมด้านล่างผ่านวาล์วควบคุมด้วยมือที่ตำแหน่งเติม
