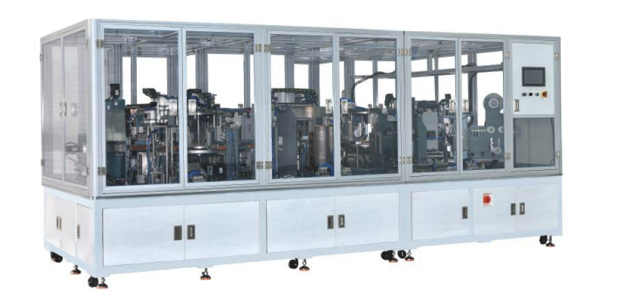

อุปกรณ์ปิดผนึกอัตโนมัติสำหรับการผลิตเซลล์ลิเธียมปริซึม

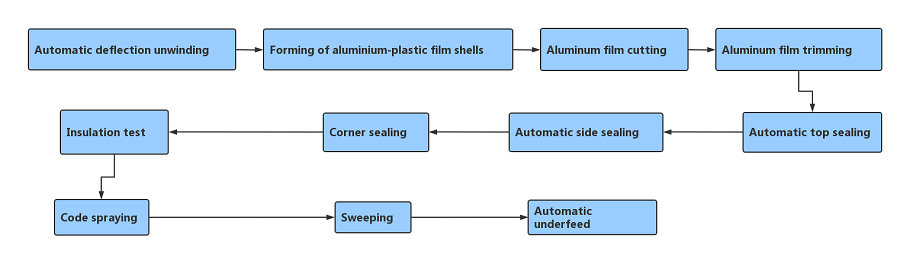

เวิร์กโฟลว์

ข้อมูลจำเพาะ

โครงการ	พารามิเตอร์
วิธีการเจาะฟิล์มอลูมิเนียม	วิธีการฟิล์ม 3 ชิ้น กดด้านบนและด้านบนด้านล่าง
วิธีการป้อนฟิล์ม	การป้อนเซอร์โว ความแม่นยำในการป้อน  ≤  +0.1 มม.
รูปแบบการเจาะ	ปลอกเจาะเซอร์โว ปรับความแม่นยำได้  ≤± 0.1 มม. สามารถเจาะรูเดี่ยวและคู่ได้ ปรับพร้อมกันได้
ข้อผิดพลาด 4 มุมของการเจาะฟิล์มอลูมิเนียม	≤± 0.15 มม.
ความแม่นยำในการจัดตำแหน่งด้านบนและด้านล่างของฟิล์มอลูมิเนียม	≤± 0.5 มม.
โหมดการปิดผนึก	การห่อหุ้มด้วยความร้อน
ไดรฟ์ซีล	โหมดแรงดันเซอร์โว มีกระบอกสูบ 2 ข้างของหัวเพื่อปรับแรงดัน
ความแม่นยำในการควบคุมอุณหภูมิหัว	± 3 องศาเซลเซียส
ช่วงอุณหภูมิการทำงานของหัว	170~200 องศาเซลเซียส
เครื่องเข้ารหัส	อิงค์เจ็ท
ประสิทธิภาพการผลิต	รุ่น 150  ≥ 12ppm; รุ่น 300  ≥ 8ppm
อัตราความสอดคล้อง	≥ 99%
อัตราการเพาะปลูก	≥ 98%
มิติ	กว้าง 7000  ×  ยาว 3000 × สูง 2350มม.
น้ำหนัก/โหลด	>750กก./ตร.ม.
แหล่งจ่ายไฟ	AC380V สามเฟส; ความผันผวนของแรงดันไฟฟ้า± 10%; กำลังไฟ: 20KW; ความถี่: 50Hz
อากาศอัด	0.5~0.7Mpa ( 5~7kgf/cm2 ) ปริมาณการใช้ 400L/นาที

แบบอย่าง	TMAX - ZTHFZX-150	TMAX - ZTHFZX-300
ความยาวของเซลล์	45~150มม.	120~300มม.
ความกว้างของเซลล์	35~100มม.	80~200มม.
ความหนาของเซลล์	3~10 มม.	4~12มม.
