1.

การเชื่อมด้วยเลเซอร์

1 ชุด

2.

ข้อต่อเชื่อม

1 ชุด

3.

เครื่องทำความเย็น

1 ชุด

4.

โมดูลการเคลื่อนไหว

1 ชุด

5.

มอเตอร์เซอร์โว

1 ชุด

6.

กรอบ + แผ่น + โล่

1 ชุด

7.

จอแสดง ผล CCD+ แบบ สังเกตการณ์

1 ชุด

8.

เครื่องดูดฝุ่นอุตสาหกรรม

1 ชุด

9.

การควบคุมการเคลื่อนที่ของแท่นเชื่อม

1 ชุด

10.

ซอฟต์แวร์ควบคุมการเชื่อม

1 ชุด

11.

การ์ดควบคุมคลื่นเลเซอร์

1 ชุด

12.

ไอพีซี

1 ชุด

13.

อุปกรณ์ติดตั้ง

1 ชุด

1

ขนาดแบตเตอรี่

ยาว  166มม.

T  22มม.，

สูง  234 มม.

 ปรับแต่งตามขนาดของลูกค้า

1.

ระยะการทำงานที่มีประสิทธิภาพของโต๊ะทำงาน

ยาว  300 มม. × กว้าง  300 มม. × สูง  200 มม.

2.

ความแม่นยำในการวางตำแหน่งซ้ำของข้อต่อเชื่อมเลเซอร์

≤±0.02 มม.

3.

อัตราคุณสมบัติ

98.5%

4.

ประสิทธิภาพ

5 0- 7 0 มม./วินาที

5.

อุปกรณ์ยึดเครื่องมือสามารถเปลี่ยนได้

6.

วิธีการเชื่อม

การเชื่อมแนวตั้งและการเชื่อมด้านข้าง (ต้องใช้อุปกรณ์ประกอบที่เกี่ยวข้อง)

7.

เครื่องเชื่อมเลเซอร์กำลังสูง

1 0 00 วัตต์

8.

ความแม่นยำในการปรับความยาวโฟกัสของรอยเชื่อม

0.02 มม.

9.

ฟังก์ชั่นหน่วยความจำพารามิเตอร์การเชื่อม สลับผลิตภัณฑ์ที่ได้ทำไปแล้วโดยไม่ต้องเขียนโปรแกรมอีกครั้ง

10.

พร้อมฟังก์ชันกำจัดฝุ่นและควัน

11.

ติดตั้งประตูนิรภัยและตะแกรงนิรภัยเพื่อให้มั่นใจว่าทำงานอย่างปลอดภัย

12.

เสียงรบกวน

≤75เดซิเบล

13.

อัตราความล้มเหลว

อัตราความล้มเหลว = (ระยะเวลาการปิดระบบเนื่องจากความล้มเหลว / ระยะเวลาการให้บริการอุปกรณ์)  ＜  2%

1.

ความกว้างของปีกเชื่อม

＜0.3 มม.

2.

การเจาะทะลุและความกว้างของรอยเชื่อม

การเจาะทะลุ0.5~1.4 มม. ความกว้างของหลอมเหลว :  1~1.6 มม.

3.

ความต้านทานแรงกดในการเชื่อม (แรงดึง)

ทนแรงดันไฟฟ้า＞1.1Mpa

4.

รูปลักษณ์และคุณภาพการเชื่อม

หลังการเชื่อม รอยเชื่อมจะต้องปราศจากข้อบกพร่อง เช่น รอยบุ๋ม รอยเชื่อมแตก รอยเชื่อมไม่ตรงแนว และรอยระเบิด รอยเชื่อมจะต้องเรียบและแบนราบ ไม่ก่อให้เกิดการเสียรูปอย่างรุนแรงของเปลือก ไม่มีตะกรันเชื่อมในเปลือกหลังการเชื่อม และเลเซอร์จะไม่เผาไดอะแฟรมและเทปทนความร้อนสูงภายในเปลือก

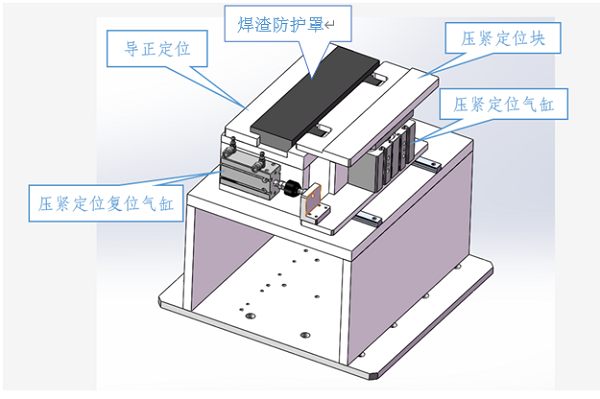

1.

โหลดวัสดุด้วยมือ วางผลิตภัณฑ์ในอุปกรณ์จัดตำแหน่งตามลำดับ ติดตั้งแผ่นป้องกันตะกรันเชื่อมภายนอกแกนไฟฟ้าเพื่อป้องกันไม่ให้ตะกรันเชื่อมกระเด็นไปบนพื้นผิวของ  แบตเตอรี่และกดไปมาด้วยกระบอกสูบเพื่อป้องกันไม่ให้  แบตเตอรี่ เป็นรอยขีดข่วน

2.

ส่วนยึดไม่ได้สัมผัสกับเซลล์โดยตรง ตรงกลางถูกเจาะเป็นโพรงเพื่อป้องกันแรงดันที่มากเกินไปบนเซลล์ การปิดกั้นด้วยมือ: เมื่อแบตเตอรี่เคลื่อนเข้าสู่การปิดกั้น กระบอกแบตเตอรี่จะปลดล็อก เซลล์แบตเตอรี่จะดีดตัวขึ้น และนำวัสดุออกด้วยมือ ด้านสั้นถูกยึดด้วยกระบอกหมุน และ  สามารถใส่และนำ แบตเตอรี่  ออกจากด้านข้างได้ ซึ่งสะดวกต่อการใช้งาน

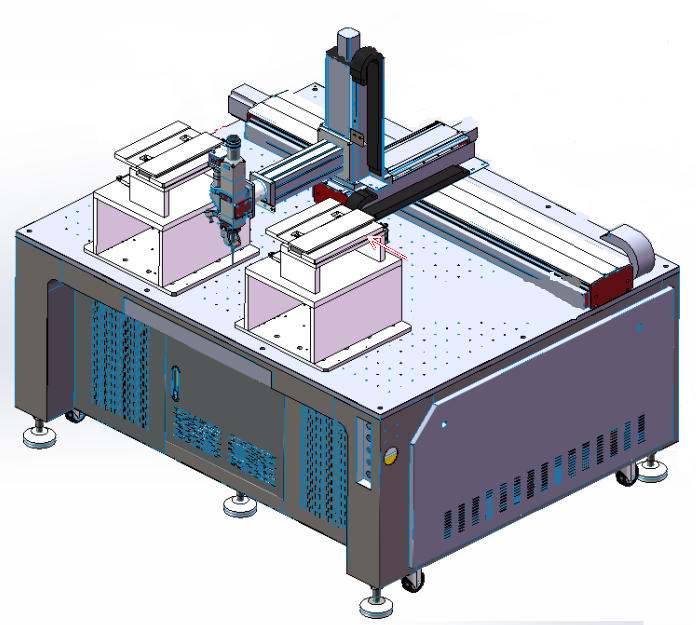

1.

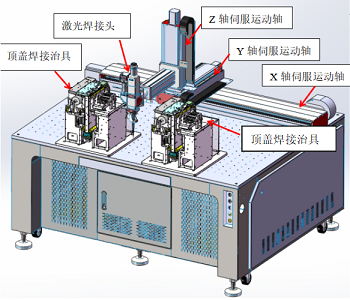

หัวเอาต์พุตเลเซอร์ขับเคลื่อนด้วยโมดูลกลไกความแม่นยำสูงสามแกนเพื่อรับประกันความแม่นยำของฮาร์ดแวร์ ใช้ขั้นตอนวิธีและตัวควบคุมที่มีความแม่นยำสูง กำลังกระตุ้นเลเซอร์และเส้นทางที่แม่นยำ กดกลไกการประกอบขึ้นก่อนเชื่อม จากนั้นเชื่อมฝาครอบด้านบนให้สุดเพื่อรับประกันอัตราคุณสมบัติของผลิตภัณฑ์ วัสดุป้องกันการหน่วงไฟใช้สำหรับท่อไอเสียและตัวกรอง และใช้แหวนเหล็กสำหรับชิ้นส่วนเชื่อมต่อ

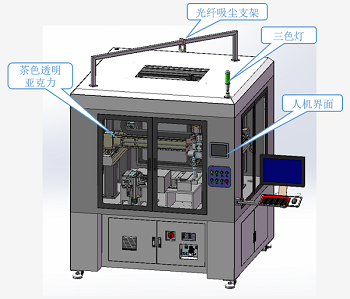

ฝาครอบด้านบนของอุปกรณ์ประกอบด้วยแผ่นโลหะและแผงอะคริลิกสีแทน และติดตั้งตะแกรงนิรภัยเพื่อความปลอดภัยของผู้ปฏิบัติงาน ส่วนเชื่อมต่อระหว่างมนุษย์และเครื่องจักรของอุปกรณ์ได้รับการออกแบบตามโครงสร้างเดิมของบริษัท และพารามิเตอร์การเชื่อมสามารถมองเห็นได้และสามารถตรวจสอบย้อนกลับได้

1

การเชื่อมด้วยเลเซอร์

创鑫 Chuangxin

2

หัวเชื่อม

万顺兴ว่า  น ซุนซิง

3

เครื่องทำความเย็นด้วยน้ำ

东露阳 ตงกลูหยาง

4

โมดูลการเคลื่อนไหว

上银 ซางยิน

5

มอเตอร์เซอร์โว

松下พา  นาโซนิค

6

กรอบ + แผ่น + โล่

ปรับแต่งได้

7

สังเกต  การแสดงผล CCD +

ปรับแต่งได้

8

เครื่องดูดฝุ่น

鸿海 foxconn

9

การควบคุมการเคลื่อนที่ของแท่นเชื่อม

ปรับแต่งได้

10

ซอฟต์แวร์ควบคุมการเชื่อม

11

การ์ดควบคุมคลื่นเลเซอร์

ปรับแต่งได้

12

ไอพีซี

แอดวานเทค / เลอโนโว

13

อุปกรณ์ติดตั้ง

ปรับแต่งได้
