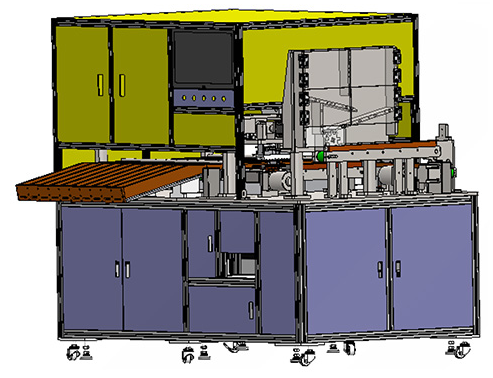

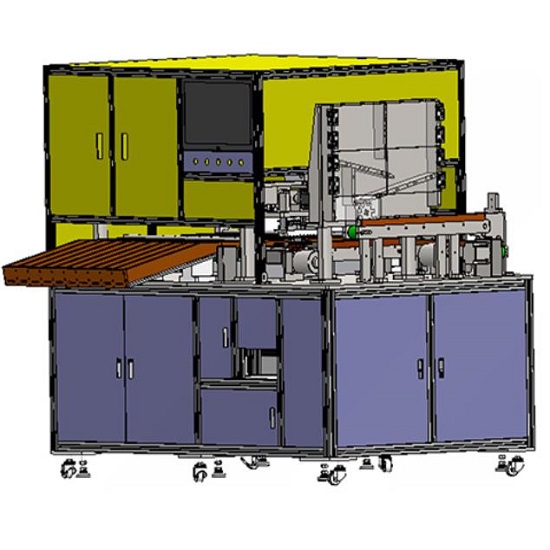

เครื่องคัดแยก 5 ช่องสำหรับการผลิตเซลล์ปริซึม

แอปพลิเคชัน  :

อุปกรณ์นี้ใช้สำหรับการคัดแยกและทดสอบแรงดันไฟฟ้าและความต้านทานภายในของแบตเตอรี่เปลือกสี่เหลี่ยมเป็นหลัก



ส่วนประกอบอุปกรณ์  :

อุปกรณ์ที่ฝ่าย B จัดหาให้ประกอบด้วยชิ้นส่วนไฟฟ้า ชิ้นส่วนกลไก และชิ้นส่วนตัวถัง ส่วนประกอบหลักแบ่งออกเป็นโครงสร้างป้อน โครงสร้างทดสอบ โครงสร้างคัดแยก ฯลฯ

ประสิทธิภาพการทำงานของอุปกรณ์อย่างครอบคลุม



พารามิเตอร์พื้นฐาน  :

ประสิทธิภาพอุปกรณ์	20 ~ 25ppm
อัตราการเคลื่อนย้ายอุปกรณ์	≥ 95%
ความแม่นยำในการตรวจจับความต้านทานภายในเครื่องมือ	± 0.5% ของน้ำหนักที่อ่านได้ ความละเอียดในการแสดงผล 0.01 มิลลิโอห์ม
ความแม่นยำในการตรวจจับแรงดันไฟฟ้าของเครื่องมือ	± 0. 0 5% ของน้ำหนักทั้งหมด ความละเอียดในการแสดงผล: 0.1  m V;
ข้อผิดพลาดในการตรวจจับความต้านทานภายในซ้ำ	<  1 มิลลิโอห์ม  (วิธีการตรวจจับความต้านทานภายในกระแสสลับ)
ข้อผิดพลาดในการตรวจจับแรงดันไฟฟ้าซ้ำ	<  1  ม. V
แหล่งจ่ายไฟอินพุต	AC220V / 50Hz  ,  1 กิโลวัตต์
ขนาด	กว้าง *  ยาว * สูง = 1400 * 700 * 1600 มม.



ส่วนประกอบหลัก  :

1. เครื่องทดสอบ:  HK 3561 เครื่องทดสอบความแม่นยำสูงในตัว

2. รางนำเชิงเส้น: HIWIN / TBI

3. PLC: ระบบควบคุมการเคลื่อนไหวแบบฝังตัว

4. มอเตอร์: มอเตอร์สเต็ปปิ้งประสิทธิภาพสูง, การควบคุม Beifu / การวิจัย

5. กระบอกสูบ: Yadeke / Xingchen

6. โซลินอยด์วาล์ว: Yadeke / Xingchen

7. เซ็นเซอร์: Omron / Bochuang



การกำหนดค่าCทั่วไป  :

1. สีที่ปรากฏของอุปกรณ์: สีมาตรฐานสีเทาอุ่น 1C

2. เสียงรบกวนอุปกรณ์: ≤ 65dB.

3. อุปกรณ์นี้เป็นไปตามมาตรฐานความปลอดภัยแห่งชาติสำหรับอุปกรณ์ไฟฟ้าเครื่องกล และไม่มีอันตรายด้านความปลอดภัยจากการออกแบบที่ชัดเจนหรืออาจเกิดขึ้นได้
