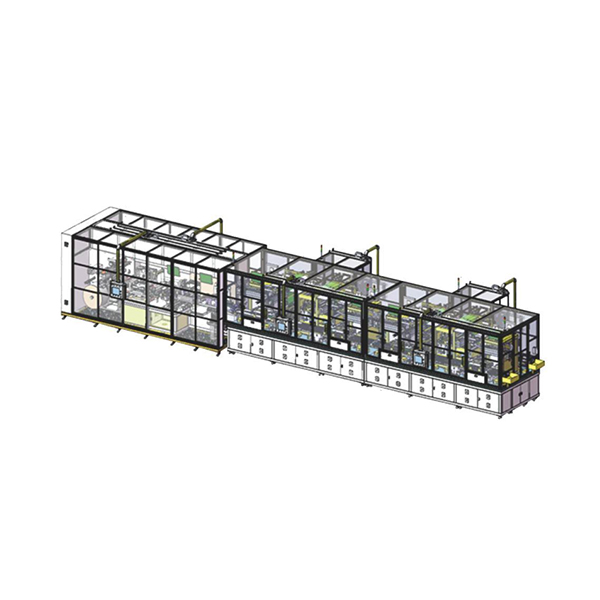

เครื่องตัดและวางซ้อนแบตเตอรี่ลิเธียมแบบบูรณาการ

คุณสมบัติ

อุปกรณ์นี้ใช้หลักๆ สำหรับการคลายม้วนอัตโนมัติ การเบี่ยงเบนอัตโนมัติ การควบคุมความตึง การตรวจจับข้อบกพร่องของ CCD การขับเคลื่อน การตัดและการขึ้นรูปมุมโค้งมน การกำจัดเหล็กและฝุ่น การตรวจจับขนาด CCD การปฏิเสธ NG การลำเลียงสายพานสูญญากาศ การวางตำแหน่ง CCD ล่วงหน้า การคลายม้วนไดอะแฟรม การวางซ้อนโต๊ะตามจำนวนชั้นที่ตั้งไว้ในแกน การตัดและการติดกาวไดอะแฟรม การระบาย ฯลฯ แกนสุดท้ายจะถูกโหลดลงในพาเลทและสามารถเชื่อมต่อสายโลจิสติกส์อัตโนมัติและระบบ MES เป็นต้น

ข้อมูลจำเพาะ

โครงการ	พารามิเตอร์
วิธีการวางตำแหน่ง	การวางตำแหน่ง CCD
ประสิทธิภาพการซ้อน	สถานีเดี่ยว 0.6 (เครื่องทั้งหมด 0.2) วินาที/ชิ้น
เวลาเสริม	<10 วินาที
ขนาดของเสี้ยน	Va ≤ 12um ; Vbs12um
ตายชีวิต	1. สามารถใช้งานได้  ≥  1,500,000 ครั้งหลังการซ่อมแซมแม่พิมพ์แต่ละครั้ง 2. สามารถซ่อมแซมแม่พิมพ์  ได้ ≥  10 ครั้ง
ความแม่นยำในการจัดตำแหน่งระหว่างเสาและไดอะแฟรม	ความเบี่ยงเบนจากศูนย์กลาง  ± 0.3 มม.
ความแม่นยำในการจัดตำแหน่งปลายหน้าไดอะแฟรม	± 0.4 มม.
ความแม่นยำในการจัดตำแหน่งระหว่างไดอะแฟรมที่อยู่ติดกัน	± 0.3 มม.
ความแม่นยำในการจัดตำแหน่งโดยรวม	คิง 0.5มม.
จำนวนแผ่นเคลือบ	ตั้งค่าได้ภายในช่วงการปรับความหนา
ไดอะแฟรมด้านนอก	ไม่มีหางม้วน
อัตราการผ่านการตัดแบบไดคัท	≥ 99.5%
อัตราการเคลือบที่ผ่านการรับรอง	≥ 99.5%
อัตราคุณสมบัติเครื่องจักรโดยรวม	≥ 99%
อัตราการหมุน	≥ 98%
มิติ	กว้าง13000มม. x ยาว5000มม. x สูง2700มม.
น้ำหนัก/โหลด	ประมาณ 35000 กก.; >800 กก./ตร.ม.
แหล่งจ่ายไฟ	AC380V สามเฟส; ความผันผวนของแรงดันไฟฟ้า± 10%; กำลังไฟ: 120 กิโลวัตต์; ความถี่: 50 เฮิรตซ์
อากาศอัด	0.5~0.7Mpa(5~7kgf/cm2), ปริมาณ 3000L/นาที



รายการ	ข้อมูลจำเพาะ
วิธีการเจาะ	การเจาะแม่พิมพ์ฮาร์ดแวร์
ระบบวัสดุ	ม้วนเสาเคลือบต่อเนื่องพร้อมห่วงเสาที่ขึ้นรูป
เส้นผ่านศูนย์กลางม้วน	≤∮ 800 มม.
เส้นผ่านศูนย์กลางภายในของรีล	3"/6"
ข้อผิดพลาดในการพันเสา	士2มม
ข้อผิดพลาดการโค้งงอแบบงู	1 มม./ม.
ความแตกต่างของความสูงของขอบหยัก	<2 มม.
ความหนา T	5~20มม.
ความกว้าง W	80~200มม.
ความยาว L	120~300มม.
ความยาว L1 ของแท็บ	10~30มม.
การวางแนวของแท็บ	ด้านเดียวกัน/ด้านตรงข้าม

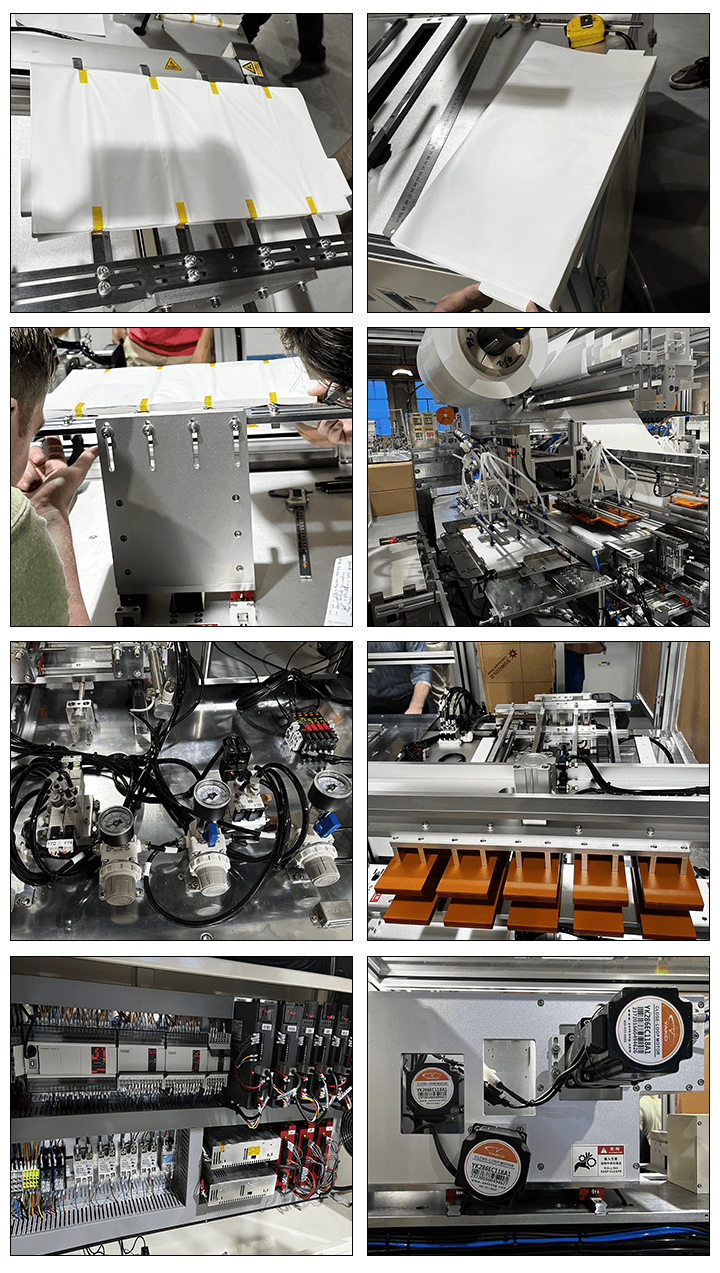

โรงงานประกอบการผลิต
