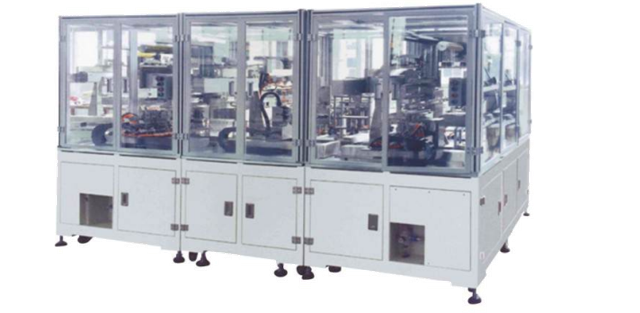

เครื่องซ้อนแบตเตอรี่อัตโนมัติแบบสองสถานีสำหรับถุง

คุณสมบัติ

1. ความแม่นยำสูง: ด้วยการวางตำแหน่งแผ่นอิเล็กโทรดอย่างแม่นยำ จึงมั่นใจได้ว่าความแม่นยำของตำแหน่งโดยรวมของแผ่นอิเล็กโทรดในระหว่างการเคลือบจะอยู่ที่ ± 0.3 มม.

2.ความแม่นยำของไดอะแฟรม: การคลายออกแบบแอคทีฟ การปรับความตึงของไดอะแฟรมด้วยล้อลอย การแก้ไขโมดูลโดยรวม การกำจัดไฟฟ้าสถิตของไดอะแฟรม และความแม่นยำในการจัดตำแหน่งไดอะแฟรม ± 0.2 มม.

3. การควบคุมฝุ่นละออง: กล่องวัสดุและตำแหน่งรองมีกลไกดูดฝุ่นที่มีประสิทธิภาพ ถ้วยดูดและแกนทำจากวัสดุที่ไม่ใช่โลหะ กล่องวัสดุอิเล็กโทรดบวกและลบ ตำแหน่งรอง และ 4. การบำบัดแยกขั้นกลางเพื่อป้องกันการปนเปื้อนข้ามของวัสดุอิเล็กโทรดบวกและลบ

5.มาตรการป้องกันการรั่วไหลของแผ่นหลายแผ่น: กล่องวัสดุแกว่ง แปรงแยกแผ่น เซอร์โวแขนหุ่นยนต์ แผ่นขั้วแยก เซ็นเซอร์อัลตราโซนิกตรวจจับการรั่วไหลของแผ่นหลายแผ่น

6.การตรวจจับมุมของห่วงอิเล็กโทรด: การตรวจจับมุมทั้งสี่และการตรวจจับห่วงของห่วงอิเล็กโทรดเพื่อป้องกันไม่ให้ห่วงอิเล็กโทรดหายไปในมุมหรือมุมพับทับซ้อนกันในแกนไฟฟ้า

ข้อมูลจำเพาะ

โหมดระบุตำแหน่ง	การวางตำแหน่งเชิงกลหรือการวางตำแหน่ง CCD
ประสิทธิภาพการซ้อน	สถานีเดี่ยว 1.0-1.2 (เครื่องจักรครบชุด 0.5-0.6) s/pcs
เวลาเสริม	<10 วินาที
ความแม่นยำในการจัดตำแหน่งระหว่างอิเล็กโทรดและไดอะแฟรม	ความเบี่ยงเบนจากศูนย์กลาง ± 0.3 มม.
ความแม่นยำในการจัดตำแหน่งปลายไดอะแฟรม	±0.3 มม.
ความแม่นยำในการจัดตำแหน่งเสาที่อยู่ติดกัน	±0.2 มม.
ความแม่นยำในการจัดตำแหน่งโดยรวมของแผ่นขั้ว	±0.3 มม.
จำนวนแผ่นเคลือบ	สามารถตั้งค่าได้ภายในช่วงการปรับความหนา
ไดอะแฟรมด้านนอก	การหมุนหาง/ไม่หมุนหาง
อัตราการผ่าน	≥99.5%
อัตราการใช้งาน	≥98%
ขนาดโดยรวม	กว้าง 4000 มม. x ยาว 2000 มม. x สูง 2350 มม.
ความสามารถในการรับน้ำหนัก/รับน้ำหนัก	ประมาณ  5,000 กก. ; >650 กก./ตร.ม.
พลัง	แรงดันไฟฟ้า 220 โวลต์ เฟสเดียว; การรบกวนดินที่เกิดจากคลื่นแรงดันไฟฟ้า 10%; กำลังไฟ: 8 กิโลวัตต์; ความถี่: 50 เฮิรตซ์
อากาศอัด	0.5~0.7Mpa (5~7kgf/cm2  ）ปริมาณการใช้ 400L/นาที

ความหนา	5~20มม.
ความกว้าง	80~200มม.
ความยาว	120~300มม.
ความยาวเสา	10~30มม.
ทิศทางขั้วโลก	ฝั่งเดียวกัน/ฝั่งตรงข้าม

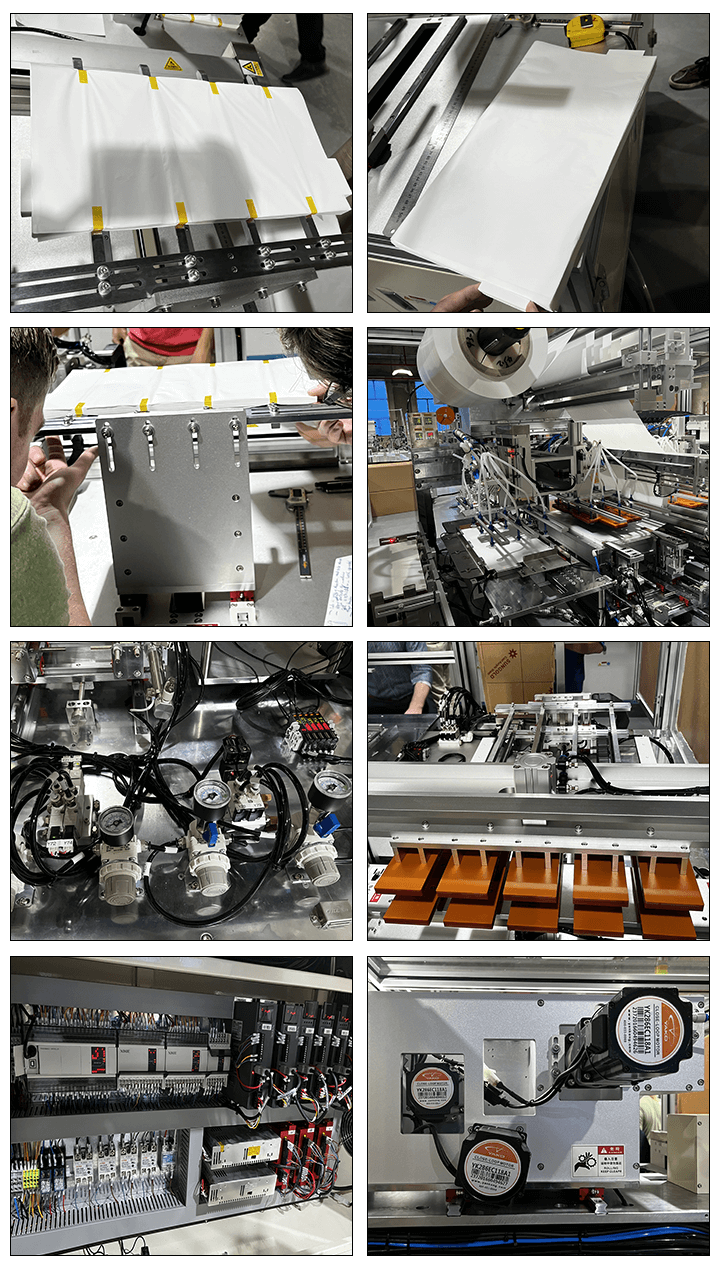

โรงงานประกอบการผลิต
