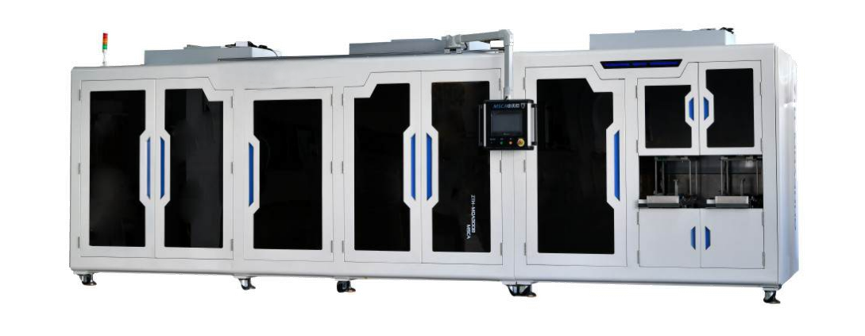

เครื่องเคลือบและตัดแบบต่อเนื่องความเร็วสูงสำหรับการผลิตเซลล์ปริซึม
คุณสมบัติ
1) กลไกคลายม้วนแบบคู่ หนึ่งอันใช้งานอยู่และอีกหนึ่งอันสำรอง ช่วยให้เปลี่ยนม้วนได้อย่างรวดเร็ว
2) ระบบนำทางเว็บสามชุดสำหรับการจัดตำแหน่งการคลาย การจัดตำแหน่งระหว่างกระบวนการ และการจัดตำแหน่งแม่พิมพ์ ช่วยให้มั่นใจได้ถึงการขึ้นรูปแผ่นขั้วอย่างแม่นยำ
3) แพลตฟอร์มการติดตั้งแม่พิมพ์หินอ่อนที่มีความแม่นยำสูง ใบมีดเหล็กทังสเตนช่วยเจียร และเสาหลักหกเหลี่ยมนำเข้าจากญี่ปุ่น ช่วยให้แม่พิมพ์มีอายุการใช้งานยาวนานขึ้นอย่างมีประสิทธิภาพ
4) ติดตั้งระบบตรวจสอบ CCD สำหรับลักษณะและขนาดของแผ่นขั้ว โดยจะคัดแผ่นขั้วที่มีข้อบกพร่องออกโดยอัตโนมัติและผลิตผลิตภัณฑ์ที่ผ่านคุณสมบัติ
5) กล่องวัสดุคู่สำหรับการรวบรวมวัสดุ ช่วยให้ดำเนินการอย่างต่อเนื่องในระหว่างการเปลี่ยนกล่องวัสดุ และเปิดใช้งานการบูรณาการที่ราบรื่นกับสายการขนส่งสำหรับการแลกเปลี่ยนกล่องวัสดุอัตโนมัติ
6) ระบบกำจัดฝุ่นและเหล็กแบบไม่สัมผัส ช่วยกำจัดฝุ่นบนแผ่นขั้วทั้งสองด้าน
7) พัดลม FFU ที่ด้านบนของอุปกรณ์ทำหน้าที่จ่ายอากาศ ในขณะที่ระบบกำจัดฝุ่นในอุตสาหกรรมจะสร้างแรงดูดแรงดันลบที่สถานีต่างๆ หลายแห่ง
ข้อมูลจำเพาะ
โครงการ | พารามิเตอร์ |
ประสิทธิภาพการผลิต P | >250PPM (ความกว้างของอิเล็กโทรด 100-160 มม.) |
ขนาดของเสี้ยน | วาส12อัม ; วีบีเอส12อัม |
ความแม่นยำในการแก้ไขค่าเบี่ยงเบน | ≤± 0.1 มม. |
ความแม่นยำในการขึ้นรูปชิ้น | ± 0.2 มม. |
ชีวิตแม่พิมพ์ | 1. หลังจากการซ่อมแซมแม่พิมพ์แต่ละครั้ง สามารถใช้งานได้ไม่น้อยกว่า 1.5 ล้านครั้ง 2. จำนวนครั้งที่สามารถซ่อมแซมแม่พิมพ์ได้ ≥ 10 ครั้ง |
ความแม่นยำในการรับกล่องวัสดุ | ± 0.5 มม. |
อัตราคุณสมบัติ | ≥ 99.8% (ข้อบกพร่องที่เกิดจากเครื่องจักรเพียงอย่างเดียว) |
อัตราการเจริญเติบโตของพืช | ≥ 98% (ความผิดพลาดที่เกิดจากเครื่องจักรเพียงอย่างเดียว) |
ขนาดโดยรวม | กว้าง1750มม. x ยาว7000มม. x สูง2350มม. |
ความสามารถในการรับน้ำหนัก/รับน้ำหนัก | ประมาณ 8000 กก.; >650 กก./ตร.ม. |
พลัง | AC380V สามเฟส; ความผันผวนของแรงดันไฟฟ้า ± 10%; กำลังไฟ: 30KW; ความถี่: 50Hz |
อากาศอัด | 0.5-0.7Mpa (5-7kgf/cm2) ปริมาณการใช้ 200L/นาที |
โครงการ | พารามิเตอร์ |
วิธีการเจาะ | การเจาะแม่พิมพ์โลหะ |
ระบบวัสดุ | การเคลือบวัสดุคอยล์แผ่นอิเล็กโทรดอย่างต่อเนื่องหลังจากการตัด โดยมีห่วงทางออกด้านหนึ่ง |
เส้นผ่านศูนย์กลางม้วน | ≤ ปานกลาง 800 มม. |
เส้นผ่านศูนย์กลางภายในของถัง | 3"/6" |
ข้อผิดพลาดในการพันเสา | 3mm |
ข้อผิดพลาดการดัดรูปงูของแผ่นขั้ว | ± 1 มม./ม. |
ความแตกต่างของความสูงขอบคลื่นขั้วโลก | <2 มม. |
ความกว้างเสา W | 60~200มม. |
ความยาวเสา L | 80~300มม. |
ความยาวหูเสา H | 10~30มม. |
ระยะห่างขอบหูเสา Q | 5-20มม. |
ความกว้างหูเสา P | 10~50มม. |
วัสดุหูหิ้วแบบเสา X | 0~2 มม. |
รอบ RB | 2~5มม. |
มุมโค้งมน RA | มุมโค้งมนด้านใน | มุมโค้งมนด้านนอก |

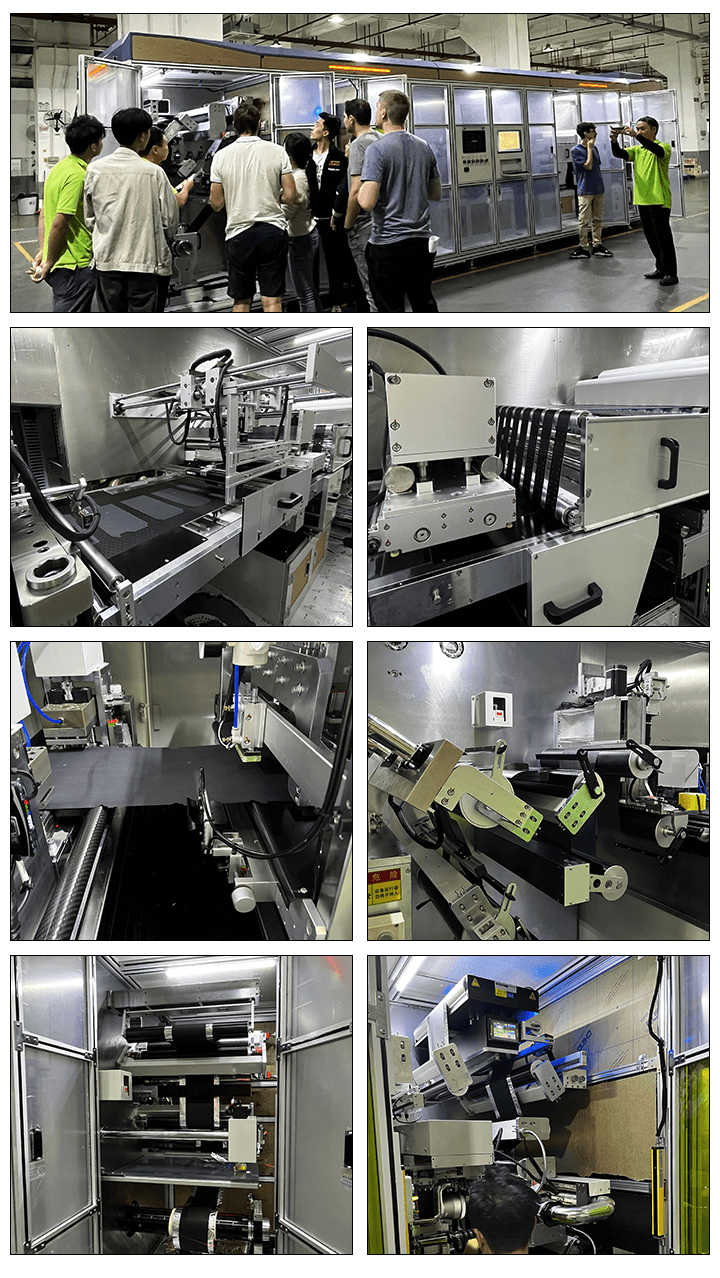

โรงงานประกอบการผลิต
