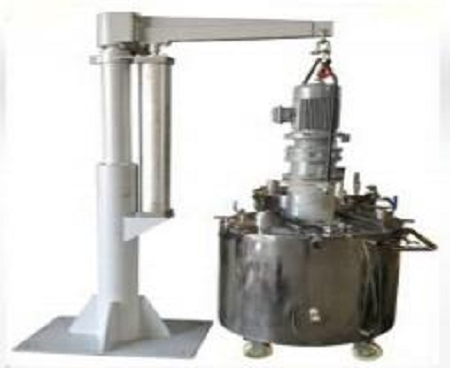

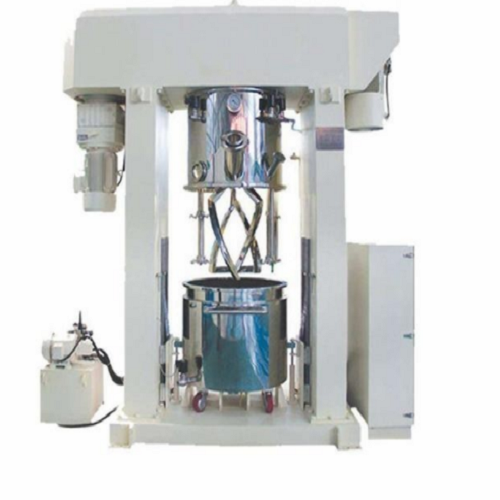

เครื่องผสมพลังงานดาวเคราะห์คู่ความเร็วสูง 650 ลิตร
1 、ภาพรวมอุปกรณ์
ก.สรุป:
เครื่องผสมแบบดาวเคราะห์เป็นรุ่นใหม่ที่ครบวงจร ซึ่งผสานหลักการและองค์ประกอบของเครื่องผสมแบบดาวเคราะห์คู่แบบดั้งเดิมเข้ากับเครื่องกระจายความเร็วสูง ปัจจุบันมีการใช้งานอย่างแพร่หลายในหลายสาขา
บริษัทของเรามุ่งเน้นการพัฒนาเครื่องผสมพลังงานประสิทธิภาพสูงที่มีความเร็วและแรงบิดสูงขึ้น โดยยึดตามคุณสมบัติของสารละลายแบตเตอรี่พลังงานที่มีปริมาณของแข็งสูงและความหนืดสูง โดยพัฒนาเครื่องผสมพลังงานประสิทธิภาพสูงที่มีความเร็วและแรงบิดสูงขึ้น โดยอาศัยเทคโนโลยีเครื่องผสมพลังงานดาวดั้งเดิม ในกระบวนการออกแบบ เราได้พิจารณาปัจจัยต่างๆ เช่น ความเร็วของเครื่องกวน กำลังการผสม ความเร็วเชิงเส้นของการกระจายตัว ระดับการแขวนลอย รูปแบบการไหลของของเหลว และการกระจายความเข้มข้นของความปั่นป่วนในถังอย่างเต็มที่ ความเร็วเชิงเส้นสูงสุดของการกระจายตัวความเร็วสูงสามารถทำได้ถึง 23 เมตร/วินาที และโครงบิดแป้งทอดที่ได้รับการปรับปรุงใหม่สามารถรองรับสารละลายแบตเตอรี่ที่มีความหนืดสูงได้ทุกชนิด วิธีการผสมแบบใหม่ กล่องบิดแป้งทอดหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาเพื่อให้แน่ใจว่าไม่มีมุมตายและปรากฏการณ์ "การไต่" ในระหว่างการผสม ในส่วนของการปิดผนึก ซีลเชิงกลสองชุด พร้อมด้วยซีลแบบนิ่มและแบบคงที่ ช่วยให้มั่นใจในสุญญากาศ ซึ่งในทางทฤษฎี ประสิทธิภาพการปิดผนึกเพิ่มขึ้น 30% เซ็นเซอร์วัดอุณหภูมิ PT 100 สัมผัสกับวัสดุโดยตรง ทำให้การวัดมีความแม่นยำมากขึ้น ความเร็วในการตอบสนองเร็วขึ้น และมีความคลาดเคลื่อนเพียง ± 0.5 ℃ เครื่องนี้ประกอบด้วยฐาน คาน เสา ฝาปิดซีล กระบอกป้อน ระบบส่งกำลัง และระบบควบคุมไฟฟ้า
B 、การกำหนดค่าทางเทคนิคของอุปกรณ์
เลขที่ | ชื่อสินค้า | รุ่นและรายละเอียด | สถานที่กำเนิด |
1 | ตัวลด | RF167 –Y45 –4P-51.76-M2-D550 | โคเน่ |
2 | เครื่องจักรไฟฟ้า | มอเตอร์ความถี่แปรผันความเร็วต่ำ 45kw-4 ระดับ 1 ชุด; มอเตอร์ธรรมดาความเร็วสูง 55kw-4 1 ชุด | แหล่งที่มา |
3 | ตัวแปลงความถี่ | ชุด 45kwx1; ชุด 55kwx1. | โฮป เซนแลน |
4 | เครื่องวัดอุณหภูมิ | PT100 (ความแม่นยำในการวัดอุณหภูมิสูง) | เอชทีซี |
5 | แบริ่ง | บนพิมพ์เขียว | เยอรมันเกย์ |
6 | รางนำแนวL | เอสบีไอ | สาธารณรัฐเกาหลี |
7 | ซีลน้ำมันโครงกระดูก | ซีลน้ำมันกรอบฟลูออโรพลาสติก | ญี่ปุ่น NOK |
8 | ส่วนประกอบไฟฟ้า | ส่วนประกอบไฟฟ้าแรงดันต่ำ | ชไนเดอร์ |
9 | ลิ้นหัวใจ | บนพิมพ์เขียว | เอนนิส |
10 | ซีลเชิงกล | ซีลเชิงกลโลหะผสมสองชุด | โล่ชิชิ |
11 | จีหู | พื้นผิวฟันได้รับการชุบแข็ง เจียรอย่างแม่นยำ และขับเคลื่อนด้วยเฟืองเกลียว | เจียว |
12 | จารบีหล่อลื่น | จารบีพิเศษตลับลูกปืนความเร็วสูง ทนอุณหภูมิได้ 600 องศา | ดีที่สุด |
C.พารามิเตอร์ทางเทคนิคของอุปกรณ์
1 | ระดับสุญญากาศ | -0.098 เมกะปาสคาล |
2 | รูปแบบโครงสร้างS | ประเภทเครน |
3 | ความเร็วรอบ/นาที | การปฏิวัติ: 0~28 รอบต่อนาที, การหมุน: การควบคุมความเร็วความถี่แปรผัน 0~53 รอบต่อนาที การควบคุมการประหยัดพลังงาน |
4 | เพลาความเร็วต่ำ | ความเร็วสูง: การควบคุมความเร็วความถี่แปรผัน 0~2000 รอบต่อนาที การควบคุมการประหยัดพลังงาน |
5 | เพลาความเร็วสูง | ลายป่านสองแกน |
6 | โหมดการยก | เพลาความเร็วสูงคู่ 2 เพลา ถาดกระจาย Φ 230 |
7 | ความสูงในการยก | การยกตัวถังแบบไฮดรอลิก, ไกด์เชิงเส้นแบบยกไฮดรอลิกคู่, พร้อมสลักนิรภัย, มอเตอร์ปั๊มน้ำมัน 3 กิโลวัตต์ |
8 | วิธีการวัดอุณหภูมิ | 1,000 มม. |
9 | การจัดตำแหน่งร่างกาย | การวัดอุณหภูมิผนังถัง |
10 | กำลังไฟฟ้ารวม ( กิโลวัตต์ ) | ใช้บล็อกตำแหน่งที่ด้านล่างของถังเพื่อกำหนดตำแหน่ง และโครงสร้างหน้าแปลนจะถูกตั้งไว้บนฝากาต้มน้ำเพื่อให้แน่ใจว่าตำแหน่งอยู่ตรงกลาง |
11 | แหล่งจ่ายไฟ | 103 กิโลวัตต์ |
12 | ขนาดโดยรวม | ไฟฟ้ากระแสสลับ: 3*380V、50HZ |
13 | ขนาด | ความยาว 3700, ความกว้าง 1600, ความสูง 3570 (มม.) |
14 | น้ำหนัก | 11T |
D 、ตัวถัง
1 | ขนาดกาต้มน้ำ (มม.) (เส้นผ่านศูนย์กลางภายใน x ความสูงภายใน) | Φ1100×850 ข้อผิดพลาดของความกลมของซับคือ 0.2 มม. และความเรียบของซับไปถึงพื้นผิวกระจก |
2 | ปริมาตร (ลิตร) | 807L |
3 | แรงดันการออกแบบ (MPA) | กระบอกสูบด้านใน -0.098mpa, ปลอก 0.8MPa |
4 | อุณหภูมิการออกแบบ (° C) | -10~+100°C |
5 | วัสดุหลัก | SUS304 สัมผัสกับวัสดุ ปลอก: 304 วัสดุด้านล่าง: สแตนเลส 304 + q235-b |
6 | ความหนาของกระบอกสูบ (มม.) | กระบอกสูบด้านใน δ 10มม. ปลอก δ 5มม. |
7 | แบบฟอร์มควบคุมอุณหภูมิ | ตัวกระป๋องและก้นกระป๋องมีแจ็คเก็ตที่ช่วยเพิ่มพื้นที่ทำความเย็นหรือทำความร้อน น้ำหล่อเย็นจะถูกควบคุมด้วยเทอร์โมสตัทโดยอัตโนมัติจากเครื่องทำความเย็น |
8 | แบบฟอร์มการปลดประจำการ | B วาล์วทั้งหมด |
9 | โหมดมือถือ | คู่มือ |
1 0 | จำนวนตัวถัง | 1 ชุด |
E 、วัสดุหลัก
ส.น. | ชื่อ | วัสดุ | | ส.น. | ชื่อ | วัสดุ |
1 | ตัวถังส่วนบน | SUS304 | 4 | แกนผสม | SUS304 |
2 | ร่างกายส่วนล่าง | SUS304 | 5 | สารละลายที่ถูกกวน | SUS304 |
3 | เสื้อแจ็กเกต | SUS304+Q235 | 6 | ชั้นวาง ฐาน ฯลฯ | Q235-B |
F 、หัวฉีดฝาครอบกาต้มน้ำ
ส.น. | วัตถุประสงค์ | ข้อมูลจำเพาะ | จำนวน | หมายเหตุ |
1 | พอร์ตป้อนผง | DN150 | 1 | ประเภทเปิดเร็ว พร้อมพอร์ตป้อนเปิดเร็ว DN150 |
2 | กระจกเงา | DN120 | 2 | หนึ่งในนั้นมีไฟกระจก LED ติดตั้งอยู่ด้วย |
3 | ดูดฝุ่น | DN20 | 1 | บอลวาล์วลมแบบมีฟัน |
4 | พอร์ตเติมไนโตรเจน | DN20 | 1 | บอลวาล์วลมแบบมีฟัน |
5 | พอร์ตไอเสีย | DN20 | 1 | บอลวาล์วลมแบบมีฟัน |
6 | พอร์ตสำรอง | DN50 | 2 | อินเทอร์เฟซหน้าแปลน |
7 | พอร์ตเกจวัดสุญญากาศ | เอ็ม20×1.5 | 1 | ติดตั้งด้วยเกจวัดสุญญากาศ: ชนิดY -100 |
หมายเหตุ: ตัวกระป๋องส่วนบนมีรูปร่างเป็นถังตรง และผนังด้านนอกของตัวกระป๋องได้รับการขัดให้เรียบเพื่อทำความสะอาดง่าย |
G 、เพลาผสมและใบมีด
1 | แกนผสมความเร็วต่ำ: หน้าตัดของใบพัดผสมแป้งทอดสองแกนเป็นรูปห้าเหลี่ยม หล่อจากสแตนเลสบริสุทธิ์ แกนผสมความเร็วสูง: |
| เพลาความเร็วสูง 2 เพลา 2 เพลาบนแผ่นกระจาย Φ 230 (สามารถปรับความสูงได้ตามต้องการ) |

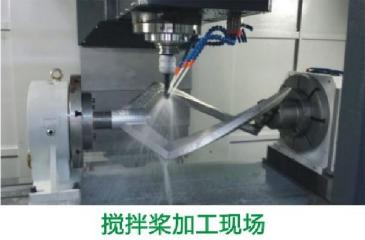

2 | แกนและใบมีดเยื่อกระดาษ: พื้นผิวได้รับการขัดเงา หลังจากการประมวลผลด้วยเครื่อง CNC ห้าแกน ตรวจสอบให้แน่ใจว่าเส้นเกลียวมีความสม่ำเสมอ ระยะห่างระหว่างใบพัดผสมและก้นถังคือ 3-5 มม. ระยะห่างระหว่างใบพัดผสมและผนังถังคือ 3-5 มม. และระยะห่างระหว่างใบพัดและใบพัดคือ 4-7 มม. |
3 | ซีลเพลา: โครงสร้างซีลเชิงกล |
4 | กรณีดาวเคราะห์ 304 |
หมายเหตุ: 1. การออกแบบเหมาะสำหรับถังผสมก้นแบน และการออกแบบเพลาสารละลายมีความเหมาะสมและทำความสะอาดง่าย 2. โครงพาหะดาวเคราะห์ได้รับการออกแบบให้มีรูปรับสมดุลแรงดันเกิน |
H 、ตู้ไฟฟ้า
หมายเลขซีเรียล | ประเภทมาตรฐาน |
1 | ◆ ตู้ไฟฟ้าถูกบังคับระบายความร้อนด้วยเครื่องปรับอากาศ ตู้ไฟฟ้ามีระบบตรวจสอบอุณหภูมิและสัญญาณเตือนอุณหภูมิสูงเกิน ควบคุมด้วยคอมพิวเตอร์และ PLC สามารถควบคุมหรือตั้งโปรแกรมได้ด้วยตนเอง ตู้ไฟฟ้าถูกปิดผนึกอย่างดี ฝุ่น ก๊าซไวไฟ และผงนำไฟฟ้าในสภาพแวดล้อมการผลิตจะไม่เข้าไปในตู้ไฟฟ้า เพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าทั้งหมดในตู้ไฟฟ้าทำงานได้ตามปกติและลดอัตราความล้มเหลว |
2 | ◆ แหล่งจ่ายไฟควบคุมใช้แรงดันไฟฟ้าความปลอดภัย DC 24V |
3 | ◆ แยกการควบคุมโปรแกรมอัตโนมัติ/อัตโนมัติ และดำเนินการและตั้งค่าต่างๆ ของการเริ่มต้น หยุด การยก เวลาการทำงาน และระดับสุญญากาศของอุปกรณ์ได้อย่างสมบูรณ์บนหน้าจอสัมผัสของคอมพิวเตอร์ คอมพิวเตอร์มีหน่วยความจำขนาดใหญ่ที่สามารถจัดเก็บกระบวนการได้มากกว่าพันกระบวนการ ใช้งานง่าย และจอแสดงผลแบบไดนามิกและใช้งานง่าย สามารถตรวจสอบกระบวนการทั้งหมดได้ อุณหภูมิ ระดับสุญญากาศ ความเร็ว และเส้นโค้งการทำงานอื่นๆ มองเห็นได้ชัดเจน พร้อมบันทึกสัญญาณเตือนด้วยสายตา สามารถใส่ดิสก์ AU ไว้ด้านหลังคอมพิวเตอร์เพื่ออำนวยความสะดวกในการอัปโหลด/ดาวน์โหลดกระบวนการและการตั้งค่าพารามิเตอร์ สามารถตั้งค่าการอนุญาตเพื่อป้องกันไม่ให้ผู้ปฏิบัติงานเปลี่ยนแปลงกระบวนการโดยไม่ได้รับอนุญาต และเพื่อให้มั่นใจถึงความสม่ำเสมอของผลิตภัณฑ์ |
4 | ◆ ระบบป้องกันความร้อนเกินของมอเตอร์ไฟฟ้า |
5 | ◆ หากมอเตอร์เกิดความล้มเหลวของเฟส มีสายดิน ฯลฯ ระบบจะป้องกันและหยุดเอาต์พุต |
6 | ◆ หากแหล่งจ่ายไฟหลักล้มเหลว ระบบจะทำงานตามความลาดชันที่ควบคุมไว้ |
7 | ◆ หากการหมุนถูกบล็อค ระบบจะปกป้องมอเตอร์ |
8 | ◆ เมื่อกระแสมอเตอร์เกินกระแสไฟฟ้าที่กำหนดของมอเตอร์ เครื่องจะหยุดโดยอัตโนมัติ |
9 | ◆ รูปแบบแผงของตู้จ่ายไฟ: ไฟแสดงสถานะการจ่ายไฟ, หยุดฉุกเฉิน, จอสัมผัสคอมพิวเตอร์, สวิตช์ปุ่ม |
10 | ◆ โหมดทำความเย็นของตู้จ่ายไฟ: ทำความเย็นด้วยเครื่องปรับอากาศ |
11 | ◆ การจ่ายและจ่ายไฟฟ้า: สามเฟส ห้าสาย (a, B, C, N, PE), ac380v/220v |
12 | ◆ Schneider ใช้สำหรับคอนแทคเตอร์ สวิตช์ลม เบรกเกอร์ ฯลฯ |
13 | ◆ รีเลย์กลาง: ยี่ห้อ Schneider |
ฉัน、แผงควบคุม
ส/ น | ประเภทมาตรฐาน |
1 | อุณหภูมิและระดับสุญญากาศของจอแสดงผลคอมพิวเตอร์ |
2 | คอมพิวเตอร์จะแสดงความเร็ว ขั้นตอนกระบวนการ สถานะการทำงาน การตรวจสอบ ฯลฯ |
3 | โหมดการทำงานของอุปกรณ์: การทำงานด้วยปุ่มยี่ห้อ Schneider |
4 | ปุ่มหยุดฉุกเฉินหนึ่งปุ่ม |
5 | ปุ่มปรับความเร็วการกระจายความเร็วสูงและต่ำ |
6 | ไฟแสดงสถานะพลังงาน, แมนนวล/อัตโนมัติ, การยก, การระบายแรงดัน, การผสมและการกระจายการสตาร์ทและการควบคุมความเร็ว ฯลฯ |
J 、ระบบล็อคนิรภัย
หมายเลขซีเรียล | อธิบาย |
1 | กดสวิตช์หยุดฉุกเฉิน อุปกรณ์จะหยุดทันทีโดยไม่ต้องดำเนินการใดๆ |
2 | มอเตอร์กระจายสามารถเริ่มทำงานได้เฉพาะเมื่อตัวกระป๋องยกขึ้นถึงตำแหน่งที่ต้องการเท่านั้น เมื่อตัวกระป๋องยกขึ้น มอเตอร์ผสมจะหมุนช้าๆ เพื่อผสม |
3 | เมื่อเพลาผสมหมุน ตัวกระป๋องจะไม่ล้มลง |
4 | เมื่อไม่มีถังผสม ถังจะไม่สามารถยกขึ้นได้ |
5 | จะหยุดโดยอัตโนมัติหลังจากที่ตัวกระป๋องขึ้นและลงในตำแหน่ง |
6 | สามารถปลดล็อคถังวัสดุได้หลังจากลดตัวกระป๋องลงในตำแหน่งแล้วเท่านั้น |
7 | มีสัญญาณเตือนเมื่อตัวกระป๋องขึ้นและลง |
8 | เมื่อกระแสมอเตอร์เกินค่าช่วงการป้องกัน มอเตอร์จะหยุดโดยอัตโนมัติ |
9 | หลังจากที่ตัวกระป๋องยกขึ้นในตำแหน่งที่ต้องการแล้ว จะมีการติดตั้งสลักนิรภัยเพื่อป้องกันไม่ให้ตัวกระป๋องตกลงมาผิดปกติหลังจากยกขึ้นไปยังตำแหน่งสูงระหว่างการบำรุงรักษา |
K 、อะไหล่ที่มาด้วย
หมายเลขซีเรียล | ชื่อ | ข้อมูลจำเพาะ | ลักษณะของวัสดุ | ปริมาณ | หมายเหตุ |
1 | แถบปิดผนึกฝากาต้มน้ำรูปบันได | 10×8，ยาว=3700 | ซิลิกาเจล | 1 | |
L 、สีลักษณะอุปกรณ์: สีหลักเป็นสีขาวขุ่น (ซึ่งผู้ใช้สามารถปรับแต่งได้)
รูปวาดอุปกรณ์ที่แนบมา:

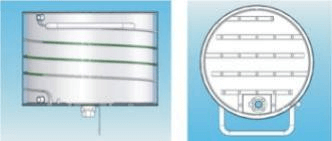

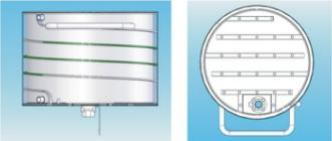

แผนภาพโครงสร้างของระบบระบายความร้อนด้วยกระแสวนหมุนเวียนที่ด้านข้างและด้านล่างของกระบอกสูบการชาร์จ
แผนภาพโครงสร้างการส่งและการปิดผนึก
การกำหนดค่าทางเทคนิคของ ถังผสมถ่ายโอนสารละลาย ขนาด 650 ลิตร
1 | ขนาดตัวถัง (มม.) | Φ 1100*850 มม. |
2 | (เส้นผ่านศูนย์กลางภายใน x ความสูงภายใน) | 807L |
3 | ปริมาตรการออกแบบ (ลิตร) | กระบอกสูบด้านใน -0.098mpa, ปลอก 0.8MPa |
4 | แรงกดดันในการออกแบบ | ซีลเพลาเชิงกล 1 ชุด และซีลน้ำมันโครงกระดูกยางฟลูออโร 2 ชิ้น |
5 | (เมกะปาสคาล) | SUS304 สัมผัสกับวัสดุ ปลอก: 304 วัสดุด้านล่าง: สแตนเลส 304 + q235-b |
6 | ปิดผนึกเป็น | กระบอกสูบด้านใน δ 10 มม. (วัดความหนาหลังการประมวลผล) ปลอกหุ้ม δ 5 มม. |
7 | วัสดุหลัก | ระบบระบายความร้อนด้วยน้ำ |
8 | ความหนาของตัวถัง (มม.) | บอลวาล์ว |
9 | แบบฟอร์มควบคุมอุณหภูมิ | Φ 1 รูเล็ง 120 มม., เกจวัดสุญญากาศ 1 อัน, ช่องระบายอากาศ 1 อัน (พร้อมตัวเก็บเสียง), รูสุญญากาศ 1 อัน |
10 | แบบฟอร์มการปลดประจำการ | มอเตอร์ผสม 3 กิโลวัตต์, ตัวลดความเร็ว KONE 1 ตัว, ความเร็วรอบ 0-50 รอบต่อนาที, ระบบควบคุมความเร็วรอบแบบแปรผัน |
