ระบบกู้คืนตัวทำละลาย NMP ประสิทธิภาพสูง

ฉัน、บทนำเกี่ยวกับหลักการระบบ

ตัวทำละลาย NMP จะระเหยหลังจากให้ความร้อนในกระบวนการเคลือบ อุปกรณ์กู้คืน NMP จะควบแน่นก๊าซระเหยทีละขั้นตอน ค่อยๆ ลดความเข้มข้นของ NMP ในก๊าซผ่านการควบแน่นหลายขั้นตอน และสุดท้ายจึงปล่อยก๊าซบริสุทธิ์ออกมา

II 、องค์ประกอบของระบบ

ระบบการกู้คืนประกอบด้วยโฮสต์การกู้คืน NMP ตัวทำละลาย ระบบควบคุมอัจฉริยะ ระบบท่ออากาศ ระบบทางน้ำ ระบบรวบรวม NMP ตัวทำละลาย และระบบบำบัดก๊าซท้ายเหมือง



การแนะนำอุปกรณ์

1.วัตถุประสงค์ของอุปกรณ์

อุปกรณ์ซีรีส์ QR ส่วนใหญ่ใช้ในอุตสาหกรรมแบตเตอรี่ลิเธียม เป็นอุปกรณ์ป้องกันสิ่งแวดล้อมประสิทธิภาพสูงสำหรับการบำบัดก๊าซเสีย NMP ที่เกิดขึ้นในกระบวนการเคลือบของการผลิตแบตเตอรี่ลิเธียม

2.คุณลักษณะของอุปกรณ์

ก๊าซเสีย NMP ได้รับการบำบัดและทำให้บริสุทธิ์โดยการระบายความร้อนด้วยน้ำและการพ่น ซึ่งมีฟังก์ชันการกู้คืนที่มีประสิทธิภาพสูงและมีผลในการทำให้บริสุทธิ์ที่มีประสิทธิภาพสูง

อุปกรณ์นี้ใช้งานง่ายและมีคำแนะนำที่ชัดเจน

การออกแบบแบบผสมผสานทำให้สามารถถอดประกอบและบำรุงรักษาส่วนประกอบหลักได้อย่างง่ายดาย

การกู้คืน NMP ที่มีประสิทธิภาพสูงพร้อมผลประโยชน์ทางเศรษฐกิจสูงสำหรับผู้ใช้



3. พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์:

2.3.1. พารามิเตอร์ทางเทคนิคของอุปกรณ์การกู้คืน NMP :

ก. อุณหภูมิไอเสีย: ≤ 120 ℃

B. ปริมาณอากาศบำบัด: 30000m³/H (ควบคุมความเร็วความถี่แปรผัน)

C. อัตราการฟื้นตัว: ≥ 95%, ข้อผิดพลาดตามฤดูกาล ≤ 3%

D. ความเข้มข้นของของเหลวเสียที่กู้คืนได้ ≥ 85%, ความคลาดเคลื่อนตามฤดูกาล ≤ 3%

E. ความเข้มข้นของการปล่อยไอเสีย: <50mg/m ³ Ie <12.3ppm

F. กำลังการทำงานของระบบกู้คืน: 25kW *1 ชุด



4. ข้อกำหนดอุปกรณ์อื่นๆ

เครื่องเคลือบบวกแต่ละเครื่องมีอุปกรณ์กู้คืน NMP จำนวน 1 ชุด

①  ข้อกำหนดด้านพลังงานของระบบ: AC380V, 50Hz, สามเฟส 5 สาย

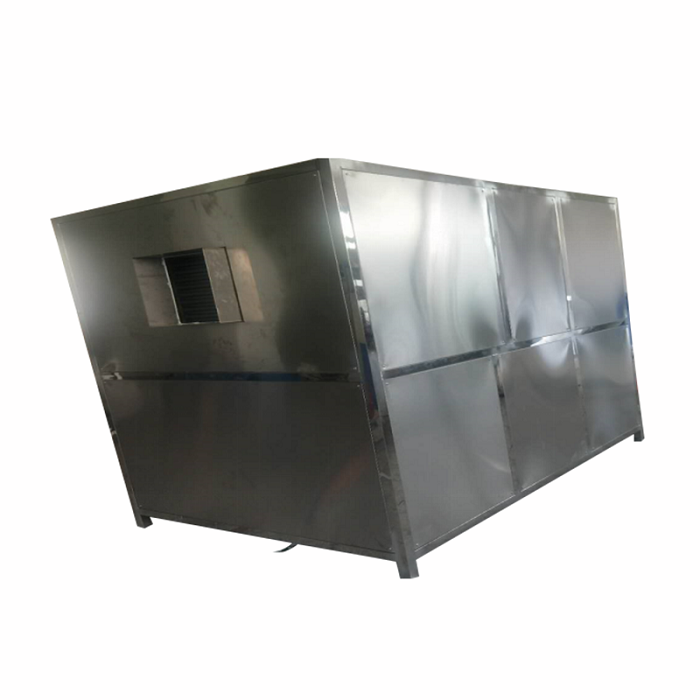

②  ขนาดของอุปกรณ์กู้คืนเครื่องจักรหลัก: L3000*W1800*H2500

③  พื้นที่: 10000*2000

④  ขนาดหอฟอกอากาศ:  Φ  1500*3200

⑤  เย็น : 36P.

⑥  น้ำหนักสุทธิของอุปกรณ์แต่ละชุด: 2T, น้ำหนักใช้งาน: 4T

⑦  ท่อลม ผลิตจากแผ่นเหล็กชุบสังกะสีและสแตนเลส (หรือสามารถเจรจากับลูกค้าได้)

⑧  ท่อน้ำหมุนเวียน: ท่อ PVC.

⑨  สวิตช์ลม Chint, หน้าสัมผัส AC, รีเลย์ความร้อน, รีเลย์ป้องกันลำดับเฟส และรีเลย์เวลา ใช้เป็นอุปกรณ์ไฟฟ้า

⑩  ออกแบบระบบควบคุมอัตโนมัติพร้อมสัญญาณเตือนแบบกระพริบ

⑪  เพื่อการกระจายความร้อนที่ดีขึ้น ระบบจึงใช้หอคอยระบายความร้อนอิสระเพื่อจ่ายน้ำหล่อเย็นหมุนเวียน
