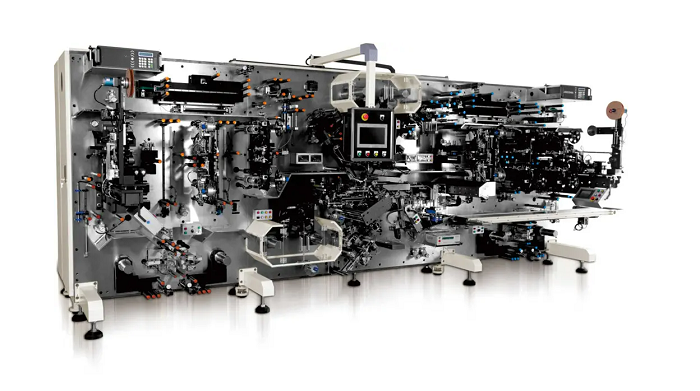

เครื่องพันขั้วไฟฟ้าอัตโนมัติแบบเซลล์ทรงกระบอก 18650 21700 26650 32700



อุปกรณ์  Iการแนะนำ

อุปกรณ์นี้ผสานรวมฟังก์ชันการผลิตและการพันของเซลล์แบตเตอรี่ลิเธียม แถบเชื่อม  ของ ชิ้นส่วนขั้วบวกและขั้วลบของแบตเตอรี่ที่จะทดสอบ   จะถูกตัดในกระบวนการผลิต (  สามารถปรับ  ความยาวของ แถบ  ตัดได้) จากนั้นเชื่อม แถบด้วยเครื่องเชื่อมอัลตราโซนิกและติดด้วยเทปป้องกัน หลังจากกระบวนการผลิตเสร็จสิ้น อุปกรณ์จะพัน  อิเล็กโทรดและ   ตัวคั่น โดยอัตโนมัติ และติดกาวปลายม้วน  ม้วนเจลลี่  จะถูกส่งผ่านกลไกการถ่ายโอน กระบวนการถ่ายโอนประกอบด้วยกลไกต่างๆ เช่น  รูร้อน ของเซลล์  การตรวจจับไฟฟ้าลัดวงจร และการคัดแยกผลิตภัณฑ์ที่มีข้อบกพร่อง เพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่มีข้อบกพร่องไหลเข้าสู่กระบวนการถัดไป

ข้อมูลจำเพาะของวัสดุสำหรับการดำเนินการ:

	จำนวน เพลาแขวน	ความกว้าง (มม.)	ความหนา (ม)	ความยาว (มม.)	วัสดุสูงสุด เส้นผ่านศูนย์กลางภายนอก	เส้นผ่านศูนย์กลางภายใน
อิเล็กโทรดแอโทด	2	55-63	8 0 ～300	60 0-1 7 00	φ500	φ76.2
อิเล็กโทรดขั้วบวก	2	57-6 4	8 0 ～250	60 0-1 7 00	φ500	φ76.2
ตัวคั่น	2	58-6 6	1 4 ～ 25	-	Φ 3 00	φ76.2
แท็บแคโทด	2	3- 5	80 ～ 150	5 0-70	Φ 3 00	Φ 80
แท็บแอโนด	2	3- 5	80 ～ 1 2 0	5 0-70	Φ 3 00	Φ 80
เทปแท็บแคโทด	4	10 ～ 20	20 ～ 8 0	55-65	Φ 20 0	φ76.2
เทปแท็บขั้วบวก	4	10 ～ 20	20 ～ 8 0	55-66	Φ 20 0	φ76.2
กาวเคลือบแคโทด	2	10 ～ 15	20 ～100	9-12	Φ 20 0	φ76.2
เทปพันปลายสายที	2	15 - 60	20 ～70	-	φ2 0 0	φ76.2



*พารามิเตอร์ทางเทคนิคข้างต้นสามารถเปลี่ยนแปลงได้ตามความต้องการของลูกค้า

ข้อมูลจำเพาะของ การเชื่อม จุดด้วยคลื่นอัลตราโซนิก  :

ยี่ห้อและจำนวนเครื่องเชื่อมอัลตราโซนิก

แคโทด : 2 ชุด

ขั้วบวก : 2 ชุด

2) ข้อกำหนดจุดเชื่อม (สามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า)

3 มม. สำหรับ  แถบ  แคโทด × 25 มม.; ขั้วบวก 3 มม. × รูปร่างจุด 4 มม. 4 จุดที่มีความยาวรวม 25 มม.

3) อายุการใช้งานของหัวเชื่อม

หัวเชื่อม แคโทด  ≥ 1 ล้านครั้ง (สองด้าน)

หัวเชื่อม ขั้วบวก  ≥ 200,000 ครั้ง (สองด้าน)

หัว  เชื่อม แคโทด  และ  แอโนด  มีพื้นผิวเชื่อมสองแบบตามลำดับ

ข้อกำหนดสำหรับจุดเชื่อม: เครื่องหมายเชื่อมต้องชัดเจน และแรงตึงในการเชื่อมตามทิศทางความยาวของ  แท็บ  ต้อง ≥ 20 N

ขั้วบวกอย่างน้อย 2/3 ยึดด้วยเนื้อฟอยล์ และขั้วลบอย่างน้อย 3 จุดยึดด้วยเนื้อฟอยล์

4)  จำนวน  แท็บ

แคโทด  1-2 แท็บ , แอโนด  1-2 แท็บ ;

2.   กระบวนการติดกาวป้องกันด้วยอิเล็กโทรด

(สามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า)

1) วางขั้วไฟฟ้าบวก 2 กลุ่ม

2) ขั้วลบ 2 กลุ่มกาว

4.  ข้อมูลจำเพาะของเข็ม

เส้นผ่านศูนย์กลางเข็มพัน: 3.5มม.

การยอมรับนั้นใช้  แบตเตอรี่ 21700  (ปลาย  ตัวแยก)

สามารถแทนที่ข้อกำหนดอื่นๆ เช่น 4.0 ได้ และควรแทนที่ข้อกำหนดที่สอดคล้องกัน

ความจุอุปกรณ์:

ความเร็วในการผลิตแบบเอาท์ซอร์ส  ตัวแยก≥  22 ppm

ชิ้นอิเล็กโทรด  ยาว 1,500 มม.  ( ขั้วลบ2  แท็บกาวตรงข้าม 2 กลุ่ม;  ขั้วบวก1 หรือ 2  แท็บกาวตรงข้าม 1 หรือ 2 กลุ่ม วิธีการเชื่อมแบบไดอะแฟรม พร้อม  แท็บ ไบโพลาร์ขั้วบวก )

หมายเหตุ: "วัสดุขาเข้าของขั้วและไดอะแฟรมต้องเป็นไปตามข้อกำหนดของวัตถุดิบสำหรับการทำงานของเครื่องจักร"

ความเร็วในการผลิตแบบเอาท์ซอร์สแผ่นทองแดง  ≥  20 ppm

ชิ้นอิเล็กโทรดยาว 1,500 มม.  ( ขั้วแคโทด2 แท็บกาว 2 กลุ่ม; ขั้วแอโนด1 หรือ 2  แท็บกาว 1 กลุ่มหรือ 2 กลุ่ม วิธีการเชื่อมแบบฟอยล์ทองแดง พร้อม  การเชื่อมแบบ แท็บ  ขั้วบวกสองขั้ว )

หมายเหตุ: "วัตถุดิบขาเข้าของขั้วและ  ตัวแยกต้องเป็นไปตามข้อกำหนดของวัตถุดิบสำหรับการทำงานของเครื่องจักร"

2. อัตราการปลูก  ≥  96%

อัตราการผลิต = ปริมาณการผลิตจริง / (ความเร็วในการผลิตอุปกรณ์ * เวลาการทำงานจริง)

3. ผลผลิต  ≥  99%

ผลผลิต = ปริมาณผลิตภัณฑ์ที่ดี / ปริมาณการผลิตจริง (ยกเว้นข้อบกพร่องด้านวัสดุ แผ่นบวกและลบจะต้องถูกถอดออกพร้อมกับม้วนไดอะแฟรมหนึ่งม้วนในระหว่างการผลิตอุปกรณ์ และจะต้องไม่ถูกบันทึกเป็นผลิตภัณฑ์ที่มีข้อบกพร่อง)
