เครื่องซ้อนถุงอัตโนมัติแบบเซลล์ความแม่นยำสูงแบบสถานีงานเดียว

1.1 ภาพรวมอุปกรณ์

TMAX-YS-BZP200 เป็นเครื่องเรียงซ้อนอัตโนมัติความแม่นยำสูงพร้อมคุณสมบัติขั้นสูงมากมาย เพื่อให้มั่นใจว่าการเรียงซ้อนอิเล็กโทรดจะมีเสถียรภาพ ทำซ้ำได้ และแม่นยำ ด้วยวิธีการเรียงซ้อนแบบ "Z" อิเล็กโทรดแอโนดและแคโทดจะถูกเรียงซ้อนสลับกันโดยมีฟิล์มคั่นอยู่ตรงกลาง

วิดีโอการทำงาน: https://www.youtube.com/watch?v=VJtov4vkZFs

1.2 เวิร์กโฟลว์

เครื่องแยกจะทำหน้าที่คลายออกและนำไปยังโต๊ะวางซ้อนผ่านกลไกความตึง โต๊ะวางซ้อนจะขับเคลื่อนเครื่องแยกให้เคลื่อนไปมาเพื่อวางอิเล็กโทรด อิเล็กโทรดบวกและลบจะถูกนำออกจากกล่องวัสดุสองกล่องด้านซ้ายโดยใช้ถ้วยดูดสองชุดของแมนิพิวเลเตอร์ตามลำดับ จากนั้นจึงวางซ้อนบนโต๊ะวางซ้อนหลังจากวางตำแหน่งอย่างแม่นยำแล้ว หลังจากการซ้อน แกนแบตเตอรี่จะถูกถ่ายโอนไปยังสถานีติดกาวลูกกลิ้งท้ายโดยแมนิพิวเลเตอร์ และลูกกลิ้งท้ายจะทำงานอัตโนมัติ เครื่องแยกจะถูกตัดและแตะโดยอัตโนมัติ

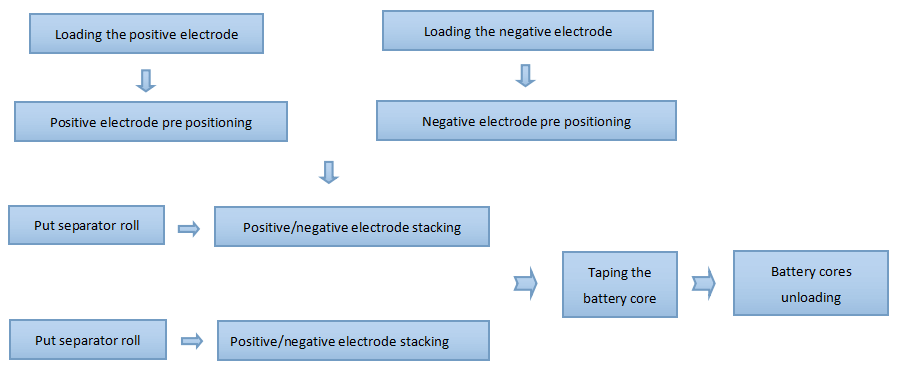

ผังกระบวนการมีดังนี้:

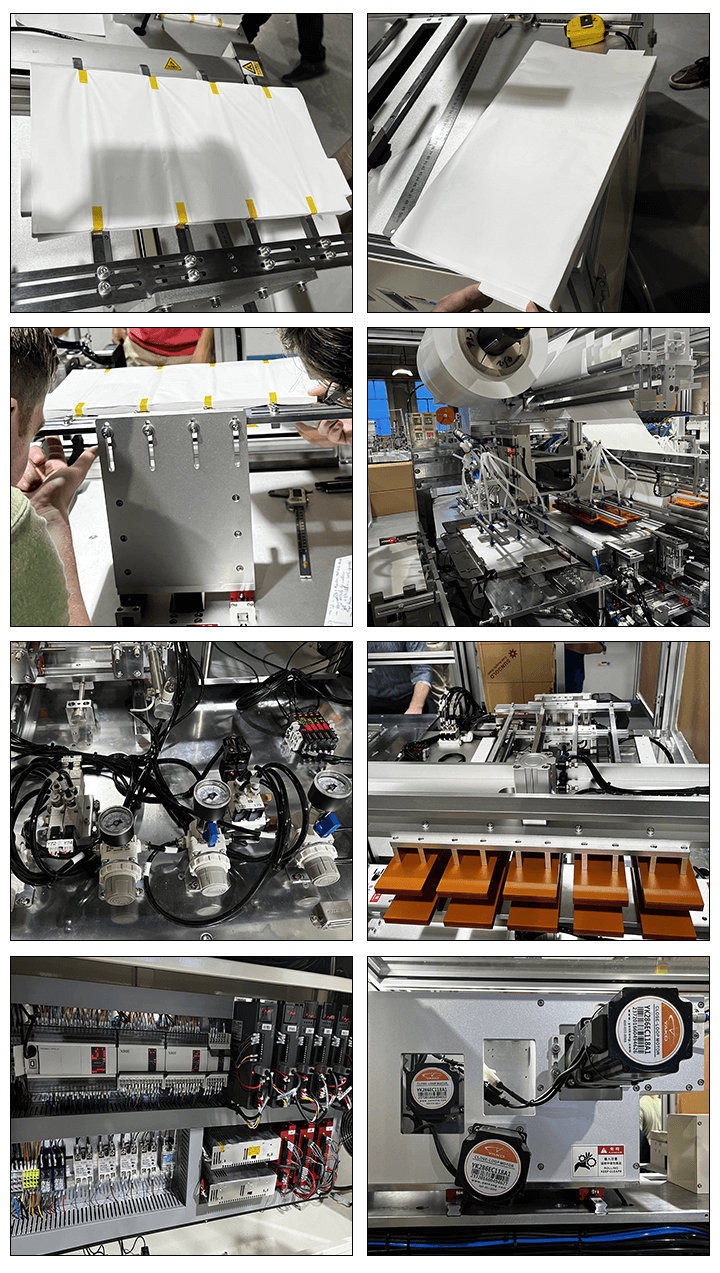

1.3 คุณสมบัติอุปกรณ์

1.3.1 ตัวแยก: การคลายออกที่ใช้งานอยู่; การควบคุมความตึง; การแก้ไขความเบี่ยงเบนของตัวแยก; การกำจัดไฟฟ้าสถิตของตัวแยก; ความแม่นยำในการจัดตำแหน่งของตัวแยก±0.5 มม.

1.3.2 ความแม่นยำสูง: ผ่านการวางตำแหน่งที่แม่นยำของอิเล็กโทรด ความแม่นยำโดยรวมของอิเล็กโทรดในการซ้อนจึงรับประกันได้ที่ ±0.3 มม.

1.3.3 ประสิทธิภาพสูง: ความเร็วในการซ้อนสามารถเข้าถึง 0.6s~1s/pcs

1.3.4 การป้องกันฝุ่น: กล่องวัสดุและตำแหน่งล่วงหน้ามีกลไกป้องกันฝุ่นที่มีประสิทธิภาพ

1.3.5 ความน่าเชื่อถือ: โมดูลที่มีความแม่นยำสูงและการเคลื่อนที่อย่างต่อเนื่องของอุปกรณ์ได้รับการแก้ไขด้วยหมุดระบุตำแหน่ง

1.3.6 จำนวนการซ้อนอิเล็กโทรดที่แม่นยำ: การป้องกันการตรวจจับอิเล็กโทรดที่หายไป กลไกป้องกันชิ้นอิเล็กโทรดพิเศษ กลไกการตรวจจับอิเล็กโทรดพิเศษ ป้องกันไม่ให้อิเล็กโทรดพิเศษซ้อนกันในแกนแบตเตอรี่ได้อย่างมีประสิทธิภาพ

1.3.7 การตรวจจับแท็บอิเล็กโทรด: ตรวจจับอิเล็กโทรดที่มีแท็บเสียหายและป้องกันไม่ให้ซ้อนกันในแกนแบตเตอรี่โดยไม่ได้ตั้งใจ

1.3.8 สามารถยืนยันได้ตามความต้องการของลูกค้า ทำการสลับกล่องวัสดุโดยการจัดการเครื่องจักร และทำงานร่วมกับสายการผลิตอัตโนมัติเพื่อโหลดและขนถ่ายกล่องวัสดุโดยอัตโนมัติ

1.3.9 สามารถยืนยันได้ตามความต้องการของลูกค้า และแกนแบตเตอรี่ที่ซ้อนกันสามารถขนถ่ายไปยังสายการประกอบถัดไปได้โดยอัตโนมัติ

2.องค์ประกอบมาตรฐาน

เลขที่	ชื่อส่วนประกอบ	จำนวน/ ชุด	หมายเหตุ
1	กลไกการป้อนวัสดุกล่องอัตโนมัติ	2	กล่องวัสดุพิเศษชนิดปลั๊กอิน สองชุดสำหรับขั้วบวกและขั้วลบ ปรับขนาดได้
2	กลไกเสริมการโหลดอิเล็กโทรด	2	กลไกแปรงและเขย่า อุปกรณ์เป่าลมและดูดฝุ่น ป้องกันปัญหาอิเล็กโทรดส่วนเกิน
3	กลไกการโหลดและการยกอิเล็กโทรด	2	รับประกันว่าแมนิพิวเลเตอร์จะดูดซับอิเล็กโทรดได้อย่างน่าเชื่อถือ มีระบบเตือนการปิดเครื่องอัตโนมัติในกรณีที่วัสดุขาดแคลน
4	กลไกควบคุมความตึงของตัวแยก	1	ตัวแยกคลายออกอย่างแอคทีฟ แรงตึงคงที่
4.1	ระบบแก้ไขตัวแยก	1	การคลายและแก้ไขความเบี่ยงเบน;
5	โมดูลการวางตำแหน่งล่วงหน้าทางกล	2	การวางตำแหน่งที่แม่นยำทางกลไก อุปกรณ์เก็บฝุ่น และติดตั้งกลไกเก็บฝุ่น
5.1	การตรวจจับชิ้นส่วนหลายชิ้น	2	การตรวจจับความหนาของอัลตราโซนิกเพื่อป้องกันไม่ให้ชิ้นส่วนพิเศษเข้าไปในแกนแบตเตอรี่
6	แมนิพิวเลเตอร์การซ้อน	2	ไดรฟ์เซอร์โวช่วยให้แมนิพิวเลเตอร์สามารถจับและวางอิเล็กโทรดได้อย่างน่าเชื่อถือ
7	กลไกการดูดแบบโหลด	4	หัวดูดสูญญากาศ 2 ชุด และแผ่นดูด 2 ชุด
8	โต๊ะซ้อน	1	การเคลื่อนที่และการยกโต๊ะซ้อนด้วยเซอร์โวไดรฟ์: บอลสกรูที่แม่นยำเพื่อให้เกิดการเคลื่อนที่แบบลูกสูบของโต๊ะซ้อน
9	โมดูลการหนีบแมนิพิวเลเตอร์	1	แมนิพิวเลเตอร์จะทำการถ่ายเทแกนแบตเตอรี่โดยอัตโนมัติ
10	กลไกการตัดแยก	1	กลไกมีดร้อนชุดหนึ่ง ตัดออกหลังจากกำหนดความยาวคอยล์หางแล้ว
11	กลไกการติดเทปกาวด้านข้าง	1	สามารถกำหนดตำแหน่งและปริมาณกาวที่ด้านข้างโดยรอบ (รวมถึงตรงกลางแถบ) ได้
12	กลไกการขนถ่ายอัตโนมัติ	1	การซ้อนและขนถ่ายแกนแบตเตอรี่อัตโนมัติ การกำจัดแบบเป็นชุด ลดความต้องการด้วยมือ
13	ระบบปฏิบัติการไฟฟ้า	1	การทำงานแบบหน้าจอสัมผัส พร้อมปุ่มหยุดฉุกเฉิน สวิตช์เปิดปิด และปุ่มอื่นๆ
14	ระบบควบคุม	1	ติดตั้งอุปกรณ์ไฟฟ้าและวงจรแก๊สภายในเครื่อง ประหยัดพื้นที่และบำรุงรักษาง่าย
15	วัสดุรองรับชั้นวาง	2	สี: สีเทาคอมพิวเตอร์
16	ผ้าคลุมกันฝุ่น	1	ฝาครอบกระจกอะลูมินัมอัลลอย 1 ชุด พร้อมสวิตช์อินเตอร์ล็อคและสวิตช์ฉุกเฉิน
17	กลไกการดูดฝุ่น	1	การเก็บฝุ่นของเครื่องเป่าลม การจัดตำแหน่งล่วงหน้า กล่องวัสดุ

3.ขนาดแบตเตอรี่ที่เหมาะสม (สามารถปรับแต่งได้)

รายการ	ข้อมูลจำเพาะ (มม.)
ความยาวแกนแบตเตอรี่  L	135-190
ความกว้างแกนแบตเตอรี่  W	80-150
ความหนาของแบตเตอรี่  T	3.5-20
ความยาวของแท็บ	6-20

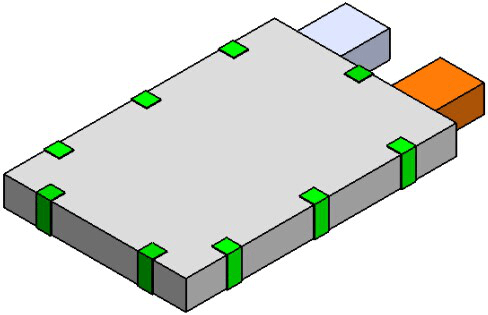

ร่างแกนแบตเตอรี่

4. พารามิเตอร์ทางเทคนิค

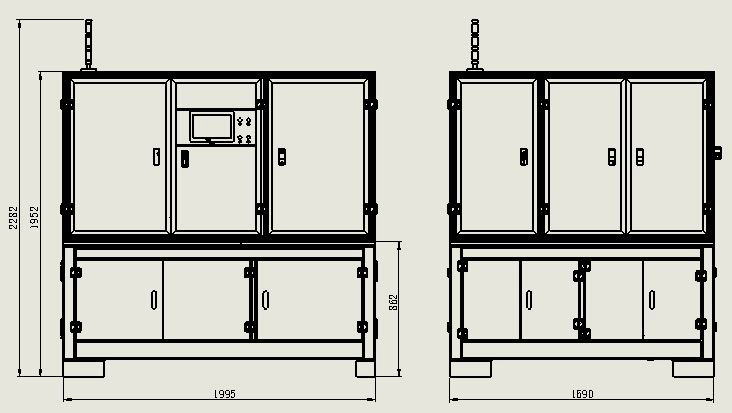

ภาพรวมและแผนผังของเครื่องจักรทั้งหมด

รายการ	ข้อมูลจำเพาะ
ขนาดเครื่องจักร	1700มม. ( ยาว) ×2350มม. ( ลึก) ×1877มม. ( สูง)  (ขนาดขึ้นอยู่กับการออกแบบขั้นสุดท้าย)
น้ำหนักเครื่อง/ แบริ่ง	ประมาณ  1 0 00 กก. ；>  450 กก. / ตร.ม.
แหล่งจ่ายไฟ	AC220V±10 ％；เฟสเดียว； กำลังไฟ：3KVA ；ความถี่：50Hz
อากาศอัด	0.5~0.7MPa(5kgf~7kgf/cm2 ) การบริโภค : 200L /นาทีอากาศแห้ง
อุณหภูมิ/ ความชื้น	5~35℃ ；5~55%
อากาศ/ ฝุ่นละออง	ไม่มีก๊าซเกลือ ก๊าซพิษและกัดกร่อน ไม่มีฝุ่นนำไฟฟ้า
สนามแม่เหล็ก และการสั่นสะเทือน	จะต้องไม่มีขอบเขตแม่เหล็กที่กระทบกับอุปกรณ์ จะต้องไม่มีแรงกระแทกและการสั่นสะเทือนที่ชัดเจน

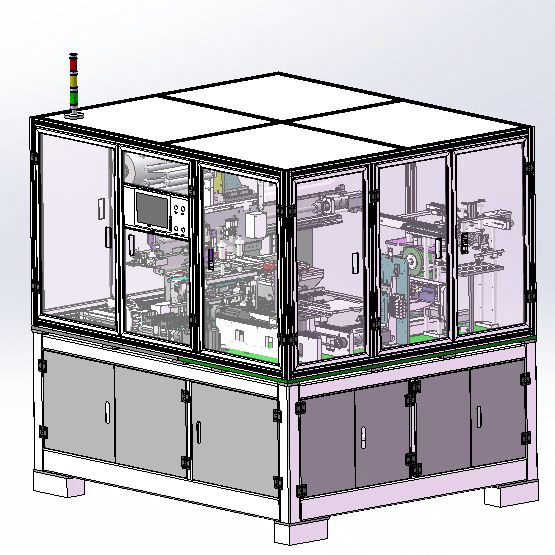

แผนภาพแบบจำลองทั่วไป
