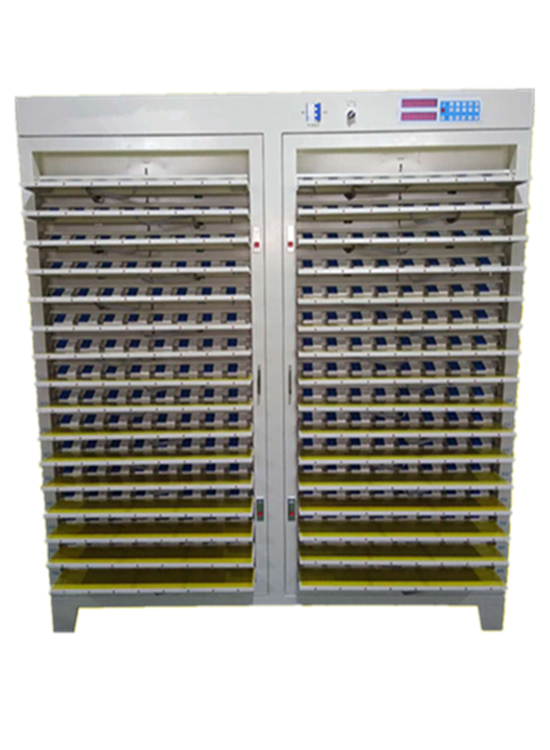

เครื่องทดสอบแบตเตอรี่ 512 ช่องสำหรับการชาร์จและการคายประจุแบตเตอรี่

อุปกรณ์นี้ประกอบด้วยระบบคอมพิวเตอร์และซอฟต์แวร์ควบคุม อินเทอร์เฟซการสื่อสาร และตู้ตรวจจับแบตเตอรี่เป็นหลัก ตู้ตรวจจับแบตเตอรี่ประกอบด้วยอุปกรณ์ยึดและแผ่นเพลทที่ติดตั้งไว้ การชาร์จ แหล่งจ่ายกระแสคงที่และแรงดันคง  ที่ วงจรควบคุมการกักเก็บ วงจรสุ่มตัวอย่างกระแส วงจรสุ่มตัวอย่างแรงดัน ซีพียูควบคุมหลัก หน่วยความจำข้อมูล การเขียนโปรแกรมไมโครคอนโทรลเลอร์ และแผงควบคุม



คุณสมบัติ

1. ใช้ โดยเฉพาะสำหรับการแยกสารเคมีและความจุของแบตเตอรี่ลิเธียมไอออนโพลีเมอร์

2. ต่ออุปกรณ์ประกอบด้วยระบบควบคุม MCU อิสระชุดหนึ่งซึ่งใช้โครงสร้างสองด้านเพื่อให้ลูกค้าของเราประหยัดพื้นที่โรงงาน อุปกรณ์ทั้งหมดสามารถทดสอบการชาร์จกระแสคงที่และแรงดันคงที่ของแบตเตอรี่ลิเธียมไอออนโมโนเมอร์ 512

3. เครื่องทดสอบ ใช้กระแสไฟฟ้าคงที่แรงดันคงที่เฉพาะตัว สวิตช์กระแสคงที่เป็นแรงดันคงที่โดยไม่มีแรงกระแทก เหมาะอย่างยิ่งสำหรับการชาร์จและการปล่อยประจุแบตเตอรี่ลิเธียมไอออน

4. อุปกรณ์สามารถควบคุมศูนย์ได้โดยใช้คอมพิวเตอร์ชิปเดี่ยว P89C668 อุปกรณ์สามารถควบคุมด้วยคอมพิวเตอร์ระดับสูงหรือแยกออกด้วยวงจรสุ่มตัวอย่างภายนอกเพื่อทำการชาร์จแรงดันคงที่แบบกระแสคงที่ การทดสอบการคายประจุกระแสคงที่ และการจัดเรียงความจุให้เสร็จสมบูรณ์

5.สถานีทดสอบแบตเตอรี่แต่ละสถานีมีกระแสไฟฟ้าคงที่และแรงดันไฟฟ้าคงที่แบบอิสระ

ข้อมูลจำเพาะ

จำนวนช่องอุปกรณ์	รวมทั้งหมด 512 ช่อง
ขนาดภายนอก	ความกว้าง 1660มม.  ×  ความลึก 550มม.  ×  ความสูง 1840มม.
สีตู้	สีขาวออฟไวท์มาตรฐาน (ปรับแต่งได้)
แบบฟอร์มการติดตั้ง	อุปกรณ์ยึดแบบสแนปออนโพลีเมอร์กว้าง 65 นิ้ว
ระยะห่างของการติดตั้ง	85 มม.
รองรับข้อมูลจำเพาะของแบตเตอรี่	โพลิเมอร์ แบตเตอรี่อ่อน
แหล่งจ่ายไฟทำงาน	ระบบสามเฟสห้าสาย AC380V  ±  10%, 50HZ
การใช้พลังงานในการทำงาน	≤ 27 กิโลวัตต์
สภาพแวดล้อมการทำงาน	อุณหภูมิ 0  ～  40  ℃ ความชื้นสัมพัทธ์≤ 80%
โหมดระบายความร้อน	อากาศธรรมชาติเข้า ออกด้านบน
ช่วงการวัดแรงดันไฟฟ้า	0-5V, ความละเอียด 1mV
ช่วงแรงดันไฟแบตเตอรี่	การชาร์จ 0-4.5V; การปล่อยประจุ 4.5-2V
ช่วงแรงดันไฟฟ้าคงที่	2.5-4.5 โวลต์
ความแม่นยำของแรงดันไฟฟ้า	±  (ค่าที่อ่านได้ 0.05% + 0.1  %  ของสเกลเต็ม)
ช่วงกระแสไฟฟ้า	ชาร์จ 60mA -6A; ปล่อย 60mA -6A ความละเอียด 1mA
ความแม่นยำในปัจจุบัน	±  (ค่าที่อ่านได้ 0.1  %  + 0.1  %  ของสเกลเต็ม)
โหมดควบคุม	ซอฟต์แวร์ติดตั้งอุปกรณ์เชื่อมต่อคอมพิวเตอร์เพื่อทำงาน ควบคุมตู้ทั้งหมด
โหมดการสื่อสาร	RS485, อัตราบอด 57600
การตั้งค่ากระบวนการ	สามารถตั้งค่าขั้นตอนการทำงานได้สูงสุด 32 ขั้นตอนและรอบการทำงาน 256 รอบ
โหมดการชาร์จ	กระแสคงที่ แรงดันคงที่
เงื่อนไขการตัดการชาร์จ	แรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ
โหมดการระบายประจุ	กระแสคงที่
เงื่อนไขการตัดการระบาย	แรงดันไฟฟ้า, เวลา, ความจุ
ฟังก์ชั่นการป้องกัน	การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำ การป้องกันความจุเกิน การป้องกันไฟฟ้าดับ การกู้คืนจุดตัดข้อมูล
กรอบเวลา	ตั้งค่าได้ตามต้องการภายใน 0-30000 นาที หน่วยเวลาเป็นนาที
ความแม่นยำของเวลา	≤ ±  0.1 %
วงจรการตรวจสอบการสุ่มตัวอย่าง	≤ 8 วินาที
ความถี่ในการบันทึกข้อมูลขั้นต่ำ	≤ 8 วินาที
การจัดเรียงแบตเตอรี่	จัดเรียงตาม (ความจุ, เวลา, แรงดันไฟฟ้าวงจรเปิด, แพลตฟอร์มการคายประจุ ฯลฯ)
การประมวลผลข้อมูล	สามารถบันทึกแรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ และข้อมูลอื่น ๆ คำนวณอัตราการชาร์จกระแสคงที่ การสูญเสียความจุ ประสิทธิภาพการคายประจุ แรงดันไฟฟ้าเฉลี่ย แรงดันไฟฟ้ามัธยฐาน และข้อมูลอื่น ๆ โดยอัตโนมัติ ให้กราฟเส้นโค้งข้อมูลและกราฟวงจร สามารถสร้างข้อความที่สร้างขึ้น ไฟล์รูปแบบฐานข้อมูล EXCEL, WORD หรือ MDB
