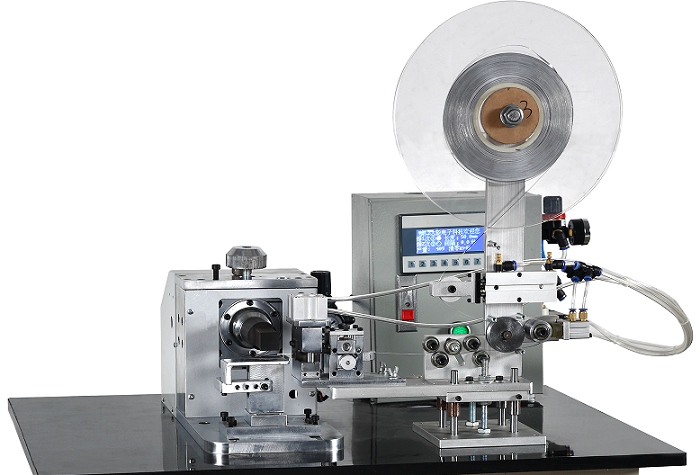

เครื่องเชื่อมแท็บอัตโนมัติ
TMAX-GA-LS130 ได้รับการควบคุมโดยอัตโนมัติโดย PLC เพื่อให้สามารถใช้งานฟังก์ชั่นต่างๆ เช่น การป้อนสายพานความยาวคงที่ การตัดสายพาน การวางกาว การป้อนแผ่นปิด คำแนะนำในการเชื่อม และอื่นๆ ได้ ถือเป็นตัวเลือกที่ดีที่สุดสำหรับคุณในการปรับปรุงประสิทธิภาพการทำงานและคุณภาพของผลิตภัณฑ์ด้วยการใช้งานที่สะดวก การบำรุงรักษาที่ง่ายดาย และประสิทธิภาพที่เสถียร
ขอบคุณอีกครั้งที่ใช้บริการ หน้าที่และพันธกิจของเราคือการให้บริการคุณอย่างจริงใจ
พารามิเตอร์ทาง เทคนิค
โครงการ | พารามิเตอร์ |
ข้อมูลจำเพาะของ แผ่น อะลูมิเนียม / นิกเกิล |
ความหนา | 0.1-0.2 มม. |
ความกว้าง | 3-4 มม. (รายละเอียดอื่นๆ จำเป็นต้องปรับแต่ง) |
|
การให้อาหาร |
ความยาว | 1-60 มม. (สามารถปรับเปลี่ยนส่วนขยายได้) |
ความยาว ผิดพลาด | ±0.5 มม. |
ประสิทธิภาพ | 25-40 ชิ้น / นาที (เกี่ยวข้องกับความเร็วของการป้อนเสาด้วยมือ) |
|
พารามิเตอร์ไฟฟ้า |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 1P 220V |
กำลังไฟฟ้าเข้า | 70 วัตต์ |
แรงดันอากาศขาเข้า | อัตราการไหล 0.4-0.7Mpa 20L/นาที อัตราการใช้งาน 50% |
|
ผลิตภัณฑ์ U se E nvironment |
อุณหภูมิโดยรอบ | -5 ～35℃ |
ความชื้นสัมพัทธ์ | 5-75% ของอัตราการเต้นของหัวใจ |
แหล่งจ่ายไฟ | ไฟ AC220V 1P ความผันผวนของแรงดันไฟฟ้าน้อยกว่า± 10% กำลังไฟจ่าย > 1KVA |
|
การซ่อมบำรุง |
อัตราความล้มเหลว | 1-3% |
อายุการใช้งานการออกแบบ | 5 ปี |
|
องค์ประกอบ
เครื่องจักรประกอบด้วยระบบการคลายม้วน การบัฟเฟอร์ การขึ้นรูป การพันกาว การป้อนสายพาน การตัดสายพาน ระบบควบคุมไฟฟ้า และกลไกอื่นๆ รายการอุปกรณ์เสริมของแต่ละกลไกมีดังนี้:
เลขที่. | กลไกกลไก ชื่อ | ชื่อชิ้นส่วน | แบบอย่าง | ผู้ผลิต | ปริมาณ | ระยะเวลาการรับประกัน |
1 | แผงควบคุม ไฟฟ้า | พีแอลซี | DVP16ES2 | เดลต้า | 1 ชุด | 1 ปี |
2 | ข้อความ Dแสดง | MD306 | ผู้เชี่ยวชาญ | 1 | 1 ปี |
3 | แหล่งจ่ายไฟแบบสวิตชิ่งโหมด | เอส-50-24 | เดลต้า | 1 | 1 ปี |
4 | รีเลย์ | MY4NJ | ออมรอน | 2 | 1 ปี |
5 | สเต็ปปิ้ง ดีริเวอร์ | 2H45B | เรเยส | 1 ชุด | 1 ปี |
6 | ระบบการให้อาหาร | ยาง เคลือบD ie | ไม่ใช่ มาตรฐาน | เดอ รุ่ยเฉิง | 1 ชุด | 1 ปี |
7 | ระบบ การ ให้อาหาร ด้วยกาว | ไม่ใช่ มาตรฐาน | เดอ รุ่ยเฉิง | 1 ชุด | 1 ปี |
8 | เครื่องตัด | เสื้อยืดสีขาว | เดอ รุ่ยเฉิง | 1 คู่ | 1 ปี |
9 | แนะนำ | 12 | ซางหยิน | 7 ชุด | 1 ปี |
10 | ระบบนิวแมติก ส์ | กระบอกสูบ | SDA32-05 | ดาว | 1 | 1 ปี |
11 | กระบอกสูบ | เอสดีเอ25-10 | ดาว | 1 | 1 ปี |
12 | กระบอกสูบ | TDA10-10 | ดาว | 1 | 1 ปี |
13 | กระบอกสูบ | ซีดีเจ2บี16-60 | ดาว | 2 | 1 ปี |
14 | กระบอกสูบ | ซีดีเจ2บี10-15 | ดาว | 3 | 1 ปี |
15 | กระบอกสูบ | TDA10-20 | ดาว | 1 | 1 ปี |
16 | วาล์วระบายแรง ดัน | เออาร์-2000 | ดาว | 1 | 1 ปี |
17 | โซลินอย ด์วาล์ว | 4V110-06 | ดาว | 6 | 1 ปี |
18 | ระบบเครื่องกล | เอฟราเม | ไม่ใช่ มาตรฐาน | เดอ รุ่ยเฉิง | 1 ชุด | 1 ปี |
