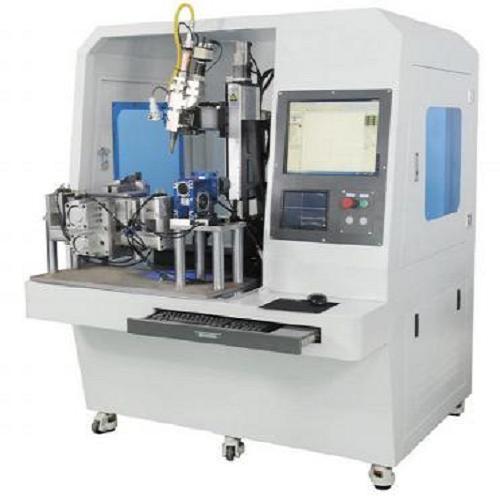

เครื่องเชื่อมเลเซอร์ 1,000 วัตต์ สำหรับการเชื่อมแบตเตอรี่ลิเธียมไอออน

1.  การแนะนำอุปกรณ์

เป็นรุ่นพิเศษที่ออกแบบและพัฒนามาเพื่อการเชื่อมแบตเตอรี่ลิเธียมไอออน (แบตเตอรี่พลังงานสื่อสาร แบตเตอรี่สำรอง ฯลฯ) หลังจากติดตั้งอุปกรณ์ติดตั้งที่เหมาะสมแล้ว ระบบซีรีส์นี้สามารถเชื่อมฝาครอบแบตเตอรี่สี่เหลี่ยมด้วยเลเซอร์ได้สำเร็จ (มีขอบตรง 4 ด้าน และมุมโค้ง 4 ด้านที่รอยต่อระหว่างฝาครอบและแผ่นปิด)

2. เวิร์กโฟลว์

การ ป้อน ด้วยมือ  →  การ  กดกระบอกสูบ →  กดปุ่มเริ่มต้น  และ  รอ  จนกระทั่งการ  เชื่อม →  กระบอกสูบคลายตัวหลังจาก  การ  เชื่อม  →การ  ป้อนด้วย  มือและ  การทำงานแบบ  วงกลม

3. พารามิเตอร์ทางเทคนิค

เลขที่.	โครงการ	พารามิเตอร์
1	ความยาวคลื่นตอนกลาง	1077~1085 นาโนเมตร
2	ความ กว้าง  เต็ม  Hแปด  ความ กว้าง ครึ่งหนึ่ง  ความกว้างของเพกต  รัล	<3 นาโนเมตร
3	กำลังไฟฟ้าขาออก  สูงสุดที่  กำหนด  O	1000 วัตต์
4	การควบคุม  กำลัง  ไฟฟ้าR ange	10~100%
5	ความคงตัว ของพลังงาน  (> 24 ชั่วโมง)	<0.4%
6	คุณภาพของลำแสง	<1.2
7	ฉันป้อนแรง ดันไฟฟ้า	220VAC
8	การใช้พลังงานสูงสุด	3.5 กิโลวัตต์
9	ความถี่สูงสุด  ของ การมอดู  เลต F	50กิโลเฮิรตซ์
10	Waveform  Rise /  F all  Time	5us
11	โหมดทำความเย็น	การระบายความร้อนด้วยน้ำ
12	ความยาวของ  เอาต์พุต  O ออปติก  Cที่สามารถ	15 เมตร
13	หัวเลเซอร์  เอาท์พุต  O	ควอเตอร์แบ็ค
14	การทำงาน  ที่อุณหภูมิแวดล้อม	5~40℃
15	อุณหภูมิของน้ำหล่อ  เย็น	18~28℃
16	อุณหภูมิในการจัดเก็บ	-20~60℃

4.  ประสิทธิภาพของ กระบวนการ

1. การประมวลผลแบบเรียลไทม์ของประสิทธิภาพการควบคุมข้อเสนอแนะและฟังก์ชันการควบคุมรูปคลื่นเพื่อให้ได้เงื่อนไขการเชื่อมที่เหมาะสมที่สุด

2. การออกแบบแบบผสมผสานของหัวสแกนกัลวาโนมิเตอร์สามารถทำการเชื่อมจุดและการเชื่อมตะเข็บได้ภายในช่วงการประมวลผล

3. ฟังก์ชันการค่อยๆ เข้าและค่อยๆ ออก และส่วนที่ทับซ้อนกันในตอนต้นและตอนท้ายของการเชื่อมตะเข็บเสร็จสมบูรณ์แล้ว

4. การตั้งค่าขั้วต่ออินพุตและเอาต์พุต (สัญญาณ) ช่วยให้การทำงานอัตโนมัติง่ายขึ้น

5. การออกแบบโต๊ะทำงานมาตรฐาน การแก้ไขข้อบกพร่องของอุปกรณ์เชื่อมที่เรียบง่ายและยืดหยุ่น

6. รุ่นแบตเตอรี่มีความเข้ากันได้ดีและมีอุปกรณ์เชื่อมสากล

7. การควบคุมด้วยพีซีใช้งานง่าย มีฟังก์ชั่นการสอนแบบติดตามและใช้งานง่าย

8. มีแกนสามแกนเป็นมาตรฐาน ซึ่งสามารถขยายได้เป็นการเชื่อมโยงสี่แกนเพื่อการเชื่อมสามมิติตามต้องการในอวกาศ

9. อินเทอร์เฟซการสนทนาแบบหน้าจอสัมผัสระหว่างคนกับเครื่องจักร การทำงานแบบมนุษยธรรม เรียบง่ายและใช้งานง่าย

5.ยี่ห้อของส่วนประกอบหลัก

เลขที่.	ชื่อ	ยี่ห้อ	หน้าที่หลัก	ปริมาณ
1	แหล่งกำเนิดเลเซอร์	โฮสต์เลเซอร์ใยแก้วนำแสงเชื่อมต่อ Chuangxin 1000W	แกนแปลงพลังงานอิเล็กโทรออปติก	1 ชุด
2	ระบบส่งพลังงาน	ไฟเบอร์ออฟติกมิตซูบิชิ 5 เมตร	การส่งพลังงาน	1 ชุด
3	หัวงานเชื่อม	ข้อต่อเชื่อม QBH เจียเฉียง	การปลดปล่อยพลังงานและการควบคุมขนาดจุดเชื่อม	1 ชุด
4	ระบบแสดงไฟสีแดง	การผลิตด้วยตนเอง	การเขียนโปรแกรมคำสั่ง	1 ชุด
5	ระบบตรวจสอบการเชื่อม	การผลิตด้วยตนเอง	การตรวจจับเอฟเฟกต์การเชื่อมแบบเรียลไทม์ด้วย CCD	1 ชุด
6	ระบบตรวจจับพลังงาน	การผลิตด้วยตนเอง	ตรวจจับความผันผวนของพลังงาน	1 ชุด
7	ระบบระบายความร้อน	เครื่องทำความเย็น Boding 3P อุณหภูมิคู่และควบคุมคู่	วัฏจักรการทำความเย็น	1 ชุด
8	โต๊ะทำงาน	โต๊ะสี่แกนมาตรฐาน	การควบคุมการเคลื่อนไหว	1 ชุด

6.ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1. แหล่งจ่ายไฟที่กำหนดค่า: AC380V, 50Hz,

ช่วงความผันผวนของแรงดันไฟฟ้า: + 10%  ～  - 10%;

2. อากาศอัด: 0.2 ~ 0.8MPa, ความผันผวนของแรงดัน  ±  1%

(อากาศสะอาดหลังการกำจัดน้ำ ปราศจากน้ำมัน การกรองและการรักษาเสถียรภาพแรงดัน)

3. ข้อมูลจำเพาะอุปกรณ์:

1) น้ำหนักอุปกรณ์: ประมาณ 1,000 กก.

2) ขนาดโดยรวม: ประมาณ ยาว (1.5 มม.) * กว้าง (1.2 มม.) * สูง (1.6 มม.);

3) สีที่ปรากฏ: สีเทาอ่อน.

4. ข้อกำหนดด้านสิ่งแวดล้อม:

1) อุณหภูมิโดยรอบ: 25  ±  5  ℃ ;

2) ความชื้นสัมพัทธ์: 30% ~ 75% RCH ให้แน่ใจว่าอากาศในสถานที่แห้งและไม่ถูกปิดกั้นโดยไม่มีการกัดกร่อนจากกรด-เบส

3) สายดิน: สายดินป้องกัน;

4) ปัญหาที่เกิดจากภัยพิบัติ สงคราม สภาพอากาศที่ผิดปกติ หรือเหตุสุดวิสัยอื่นๆ
