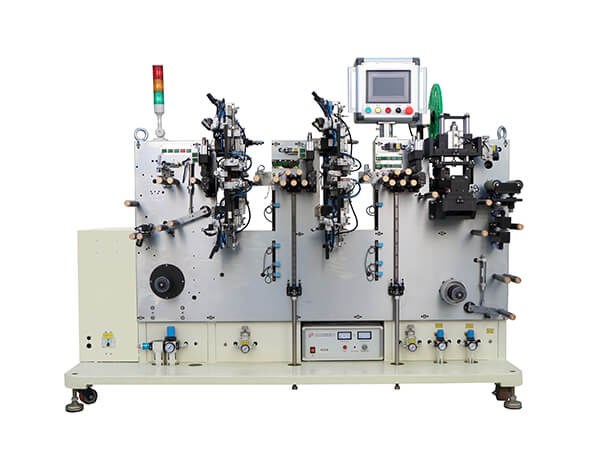

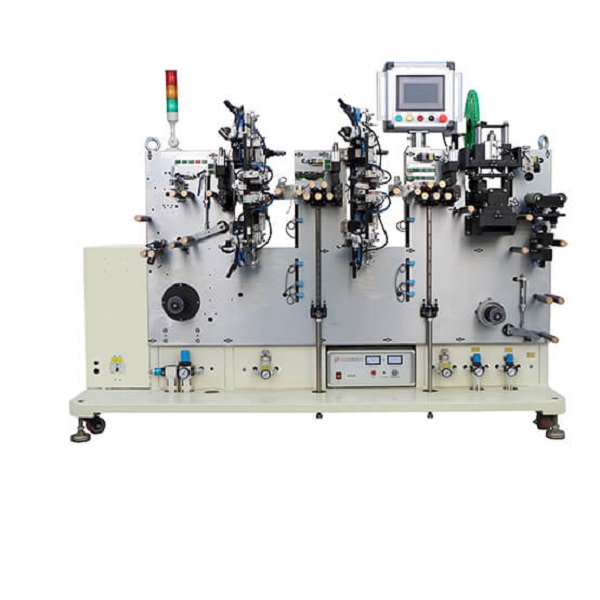

เครื่องเชื่อมแท็บอัตโนมัติสำหรับการผลิตเซลล์ทรงกระบอก

1.  คำอธิบายอุปกรณ์:

ฟัง ก์ชั่นของเครื่องเชื่อมแท็บอัตโนมัตินี้ ได้แก่: ตัวป้อนอิเล็กโทรด อิเล็กโทรดเชื่อม เทปกาวสำหรับอิเล็กโทรด เทปกาวสำหรับรอยเชื่อมเคลือบเปล่า การตัดอิเล็กโทรด การรีดอิเล็กโทรด ฯลฯ

2.  ส่วนประกอบ หลักของเครื่องจักร

2. 1. กลไกชั้นวาง:

ประกอบด้วยตัวหลักของแร็ค บอร์ดขนาดใหญ่ (บอร์ดติดตั้ง) และส่วนประกอบอินเทอร์เฟซระหว่างคนกับเครื่องจักร

(ก) ตัวหลักของชั้นวางรองรับและยึดอุปกรณ์ทั้งหมด

(b) แผ่นขนาดใหญ่ (แผ่นติดตั้ง) ทำหน้าที่เป็นระนาบการติดตั้งแบบรวมและการอ้างอิงสำหรับระบบอื่นๆ

(c) ส่วนประกอบอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรควบคุมการทำงานของอุปกรณ์

2. 2.  กลไกการคลายและแก้ไขอิ เล็กโทรด :

(ก)  ขดลวด อิเล็กโทรด ถูกยึดด้วยเพลาลมขนาด 3 นิ้ว ซึ่งขับเคลื่อนด้วยมอเตอร์เซอร์โวเพื่อคลายเกลียวอย่างแข็งขัน ความตึงของกระบอกสูบถูกควบคุมโดยวาล์วควบคุมความดันที่แม่นยำ และ  ความตึง ของอิเล็กโทรด จะคงที่

(b) มอเตอร์เซอร์โวปรับค่าเบี่ยงเบนจะขับเคลื่อนแกนสกรูคู่เพื่อปรับตำแหน่งคอยล์โดยอัตโนมัติ เพื่อให้ตำแหน่งของขอบด้านนอกของ  อิเล็กโทรด มีเสถียรภาพ  การลำเลียงและการวางตำแหน่งอิเล็ก โทรด เสร็จสมบูรณ์ด้วย  อุปกรณ์ลูกกลิ้งลำเลียงอิเล็ก โทรด และกลไกตรวจจับและกำหนดตำแหน่งของเส้นใยแก้วนำแสง โดยแต่ละระยะการลำเลียงจะถูกควบคุมโดยมอเตอร์เซอร์โวและระบบตรวจจับเส้นใยแก้วนำแสง

2. 3.   กลไกการจ่ายและตัดอิเล็กโทรด :

อุปกรณ์คลายและยืด อิเล็กโทรด และลำเลียง:  อิเล็กโทรด ทำงานในโหมดป้อนขดลวด แรงตึงในการคลายจะถูกควบคุมโดยกลไกคลายแบบแอคทีฟ อิ  เล็ก โทรด จะถูกปรับระดับด้วยกลไกปรับระดับหลังจากคลายออก การลำเลียง  อิเล็กโทรด ใช้ระบบขับเคลื่อนด้วยบอลสกรูของมอเตอร์เซอร์โว การตัดความยาวคงที่เพื่อความแม่นยำของ   ความยาวในการลำเลียง  อิเล็กโทร ด  อุปกรณ์ลำเลียง  อิเล็กโทรด ใช้การออกแบบโมดูลผ่านรางเลื่อนและอุปกรณ์ล็อค รูปแบบการปรับที่สะดวกและรวดเร็ว ความแม่นยำมีเสถียรภาพ ความยาวของ อิเล็กโทรด ที่โผล่ออกมา  จะมั่นใจได้ และการกระจายความคลาดเคลื่อนของพิทช์ของ  อิเล็กโทรด ภายใน  อิเล็กโทรดก่อนการเชื่อม ควรจัดตำแหน่งโลหะอิเล็กโทรดทั้งสองด้านให้ตรงกันเพื่อความแม่นยำของตำแหน่งและความแม่นยำในการเชื่อมของอิเล็กโทรดลบ

2. 4 .  กลไกการเชื่อมอิเล็กโทรด:

(ก) ใช้ Kepu/Gold และเครื่องเชื่อมอัลตราโซนิก เชื่อมอัตโนมัติตามตำแหน่งการเคลือบ เวลาในการเชื่อม แรงดัน ระยะชัก และความเร็ว สามารถปรับได้ตามต้องการ

(b) มีการจัดเตรียมอุปกรณ์โหมดการจ่าย และมี  ฟังก์ชันตรวจ จับอิเล็กโทรด เคลือบที่ไม่ดี  และ  อิเล็กโทรด ไม่ได้รับการเชื่อม

2. 5 .  กลไกการดึงอิ เล็กโทรด

มอเตอร์เซอร์โวขับเคลื่อนเฟืองเพื่อดึง  อิเล็กโทรดออกแบบมุมช่วงกว้าง และ   มีลูกกลิ้งแรงดันอิเล็กโทรด

2.6.  กลไกการจัดเก็บอิเล็กโทรด:

ลูกกลิ้งเปลี่ยนผ่านถูกยึดเข้ากับรางตรงในแนวตั้ง แผ่นเหล็กถูกสำรองไว้ และแรงดึงคงที่ ลูกกลิ้งเปลี่ยนผ่านจะไปถึงตำแหน่งขีดจำกัด และกลับเข้าสู่การผลิตตามปกติโดยอัตโนมัติ

2. 7. กลไก เทปป้องกัน  :

เทปกาวติดอัตโนมัติ   ตามตำแหน่งการเคลือบ ใช้โหมดเจลาตินที่เป็นเอกลักษณ์ ความแม่นยำสูง ปรับความยาวได้ โครงสร้างที่มั่นคง ปรับแต่งได้สะดวก มาพร้อมกับเจลาตินเพื่อค้นหาสถาบันเชิงบวก มีฟังก์ชั่นแจ้งเตือนสุญญากาศเมื่อกลไกเจลาตินไม่ยึดติดกับฟิล์ม ด้วยกลไกการติดกาวสองชุด สามารถติดเทปได้ 4 เทป กลไกเจลาตินสามารถเปิดได้เฉพาะจุด

2.8.  อุปกรณ์กำจัดฝุ่นอิเล็กโทรด:

ฝุ่นที่อยู่บนพื้นผิวแผ่นจะถูกปัดออกด้วยแปรงเพื่อถอดอินเทอร์เฟซของท่อเก็บฝุ่นออก

2.9.  กลไกการรวบรวมอิเล็กโทรด:

หลังจากตัด  อิเล็กโทรด ที่เชื่อม และ  ติดเทปแล้ว ให้ใช้  โต๊ะรวบรวมอิเล็กโทรดอัตโนมัติ

หมายเหตุ: เมื่อ   เปลี่ยนชนิดของอิเล็กโทรด ชิ้น ส่วนเฉพาะก็จะเปลี่ยนตามไปด้วย
