เครื่องเรียงซ้อนเซลล์ถุงอัตโนมัติ เครื่องเรียงซ้อนแบตเตอรี่ลิเธียม

คุณสมบัติ

1. ความเร็วสูง: การป้อนมอเตอร์เชิงเส้น, มอเตอร์เชิงเส้นขับเคลื่อนการเคลื่อนไหวของโต๊ะซ้อน, บรรลุการซ้อนความเร็วสูงด้วยความเร็วสูงสุด 0.3 วินาที/ชิ้น

2. ไดอะแฟรมจะถูกคลายออกโดยเซอร์โว และแรงตึงจะถูกควบคุมโดยแรงบิดของเซอร์โว บัฟเฟอร์ไดอะแฟรมและแท่นซ้อนจะเคลื่อนที่พร้อมกันเพื่อจ่ายไดอะแฟรม ป้องกันไม่ให้ไดอะแฟรมยืดหรือเสียรูป

3. มาตรการสำหรับการรั่วไหลของชิ้นส่วนหลายชิ้น: การแกว่งกล่องวัสดุ แปรงแบบแบ่งส่วน การสั่นของเซอร์โวแขนหุ่นยนต์เพื่อแยกชิ้นส่วนที่มีขั้ว และเซ็นเซอร์อัลตราโซนิกเพื่อตรวจจับการรั่วไหลของชิ้นส่วนหลายชิ้น

4. การตรวจจับมุมของห่วงอิเล็กโทรด: ตรวจจับห่วงอิเล็กโทรดและห่วงอิเล็กโทรดได้ 4 มุม และห่วงอิเล็กโทรดที่ชำรุดจะถูกปล่อยประจุโดยอัตโนมัติ

5. พัดลม FFU ที่ด้านบนของอุปกรณ์ทำหน้าที่จ่ายอากาศ และระบบกำจัดฝุ่นในอุตสาหกรรมจะดูดฝุ่นในเวิร์กสเตชันต่างๆ เช่น กล่องวัสดุและตำแหน่งต่างๆ ช่วยให้อากาศภายในเครื่องหมุนเวียนและดูดผงที่ลอยอยู่ภายในออกไป

ข้อมูลจำเพาะ

โหมดระบุตำแหน่ง	การวางตำแหน่งเชิงกลหรือการวางตำแหน่ง CCD
ประสิทธิภาพการซ้อน	สถานีเดี่ยว 0.6 (เครื่องจักรครบชุด 0.3) วินาที/ชิ้น
เวลาเสริม	<10 วินาที
ความแม่นยำในการจัดตำแหน่งระหว่างอิเล็กโทรดและไดอะแฟรม	ความเบี่ยงเบนจากศูนย์กลาง ± 0.3 มม.
ความแม่นยำในการจัดตำแหน่งปลายไดอะแฟรม	±0.3 มม.
ความแม่นยำในการจัดตำแหน่งเสาที่อยู่ติดกัน	±0.2 มม.
ความแม่นยำในการจัดตำแหน่งโดยรวมของแผ่นขั้ว	±0.3 มม.
จำนวนแผ่นเคลือบ	สามารถตั้งค่าได้ภายในช่วงการปรับความหนา
ไดอะแฟรมด้านนอก	การหมุนหาง/ไม่หมุนหาง
อัตราการผ่าน	≥99.5%
อัตราการใช้งาน	≥98%
ขนาดโดยรวม	กว้าง 4000 มม. x ยาว 2000 มม. x สูง 2500 มม.
ความสามารถในการรับน้ำหนัก/รับน้ำหนัก	ประมาณ  5,000 กก. ; >650 กก./ตร.ม.
พลัง	แรงดันไฟฟ้า 220 โวลต์ เฟสเดียว; การรบกวนดินที่เกิดจากคลื่นแรงดันไฟฟ้า 10%; กำลังไฟ: 15 กิโลวัตต์; ความถี่: 50 เฮิรตซ์
อากาศอัด	0.5~0.7Mpa (5~7kgf/cm2  ）ปริมาณ 800L/นาที

ความหนา	5~20มม.
ความกว้าง	80~200มม.
ความยาว	120~300มม.
ความยาวเสา	10~30มม.
ทิศทางขั้วโลก	ฝั่งเดียวกัน/ฝั่งตรงข้าม

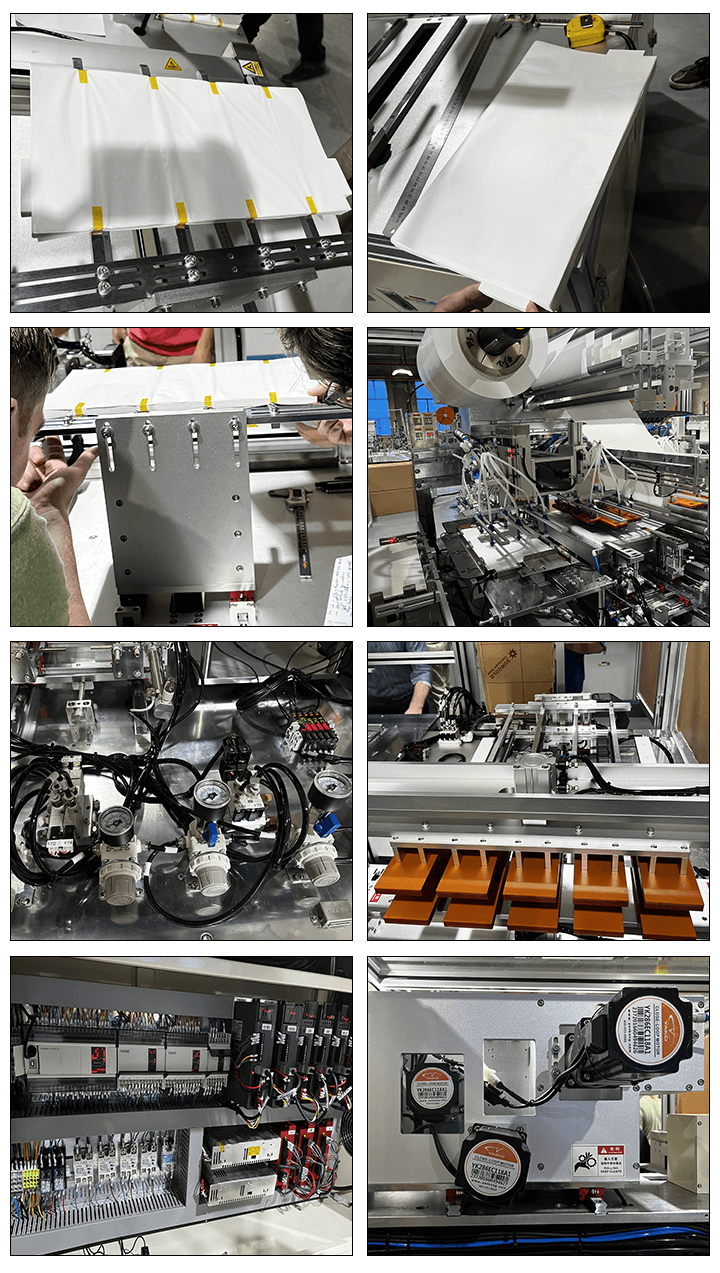

โรงงานประกอบการผลิต
