เครื่องเคลือบและตัดแบบอัตโนมัติเป็นระยะสำหรับการผลิตเซลล์ถุง

คุณสมบัติ

1. กลไกคลายม้วนคู่พร้อมการเปลี่ยนม้วนอย่างรวดเร็ว หนึ่งชุดสำหรับการใช้งานและอีกหนึ่งชุดสำหรับการสำรอง
2. ระบบจัดวางสามชุด: การจัดวางแบบคลายม้วน การจัดวางระหว่างกระบวนการ และการจัดวางแม่พิมพ์ มั่นใจได้ถึงความแม่นยำสูงสุดในการขึ้นรูปผลิตภัณฑ์
3. เครื่องเจียรพิกัดใบมีดเหล็กทังสเตนสำหรับการตัดเฉือนที่แม่นยำ ไกด์เสาหกเหลี่ยมจากญี่ปุ่นเพื่ออายุการใช้งานที่ยาวนานขึ้น
4. ระบบตรวจจับขอบสองด้าน มอเตอร์เซอร์โวปรับความยาวฟีดอัตโนมัติ ขจัดข้อผิดพลาดในการจัดวางที่ไม่ถูกต้องของการเคลือบ และรับประกันขนาดที่แม่นยำของแถบผลิตภัณฑ์
5. ระบบรับวัสดุสองทิศทางความเร็วสูงพร้อมแขนกลแบบเคลื่อนที่สองทิศทาง
6. ระบบกำจัดฝุ่นและเหล็กแบบไม่สัมผัส กำจัดฝุ่นทั้งสองด้านของแผ่นผลิตภัณฑ์
7. พัดลม FFU แบบติดตั้งด้านบนสำหรับจ่ายอากาศ ระบบดูดฝุ่นอุตสาหกรรมที่มีแรงดันลบที่สถานีงานต่างๆ เช่น การตัดแม่พิมพ์และการรับวัสดุ ส่งเสริมการหมุนเวียนอากาศภายในและกำจัดอนุภาคในอากาศ

 ข้อมูลจำเพาะ

โครงการ	พารามิเตอร์
ประสิทธิภาพการผลิตP	มากกว่า 180PPM
ขนาดของเสี้ยน	วาส12อัม ; วีบีเอส12อัม
ความแม่นยำในการแก้ไขค่าเบี่ยงเบน	≤±0.1 มม.
ความแม่นยำในการขึ้นรูปชิ้น	±0.2 มม.
ชีวิตแม่พิมพ์	1. หลังจากการซ่อมแซมแม่พิมพ์แต่ละครั้ง สามารถใช้งานได้ไม่น้อยกว่า 1.5 ล้านครั้ง 2. จำนวนครั้งที่สามารถซ่อมแซมแม่พิมพ์ได้ ≥ 10 ครั้ง
ความแม่นยำในการรับกล่องวัสดุ	±0.5 มม.
อัตราคุณสมบัติ	≥ 99.8% (ข้อบกพร่องที่เกิดจากเครื่องจักรเพียงอย่างเดียว)
อัตราการเจริญเติบโตของพืช	≥ 98% (ความผิดพลาดที่เกิดจากเครื่องจักรเพียงอย่างเดียว)
ขนาดโดยรวม	กว้าง1750มม. x ยาว7000มม. x สูง2350มม.
ความสามารถในการรับน้ำหนัก/รับน้ำหนัก	ประมาณ 3000 กก.; >650 กก./ตร.ม.
พลัง	AC380V สามเฟส; ความผันผวนของแรงดันไฟฟ้า ± 10%; กำลังไฟ: 30KW; ความถี่: 50Hz
อากาศอัด	0.5-0.7Mpa (5-7kgf/cm2) ปริมาณการใช้ 400L/นาที



โครงการ	พารามิเตอร์
วิธีการเจาะ	การเจาะแม่พิมพ์โลหะ
ระบบวัสดุ	การเคลือบวัสดุคอยล์แผ่นอิเล็กโทรดอย่างต่อเนื่องหลังจากการตัด โดยมีห่วงทางออกด้านหนึ่ง
เส้นผ่านศูนย์กลางม้วน	≤ 600 มม.
เส้นผ่านศูนย์กลางภายในของถัง	3"/6"
ข้อผิดพลาดในการพันเสา	3mm
ข้อผิดพลาดการดัดรูปงูของแผ่นขั้ว	±1มม./ม.
ความแตกต่างของความสูงขอบคลื่นขั้วโลก	<2 มม.
ความกว้างเสา W	60~200มม.
ความยาวเสา L	80~300มม.
ความยาวหูเสา H	10~30มม.
ระยะห่างขอบหูเสา Q	5-20มม.
ความกว้างหูเสา P	10~50มม.
วัสดุหูหิ้วแบบเสา X	0~2 มม.
รอบ RB	2~5มม.
มุมโค้งมน RA	มุมโค้งมนด้านใน	มุมโค้งมนด้านนอก

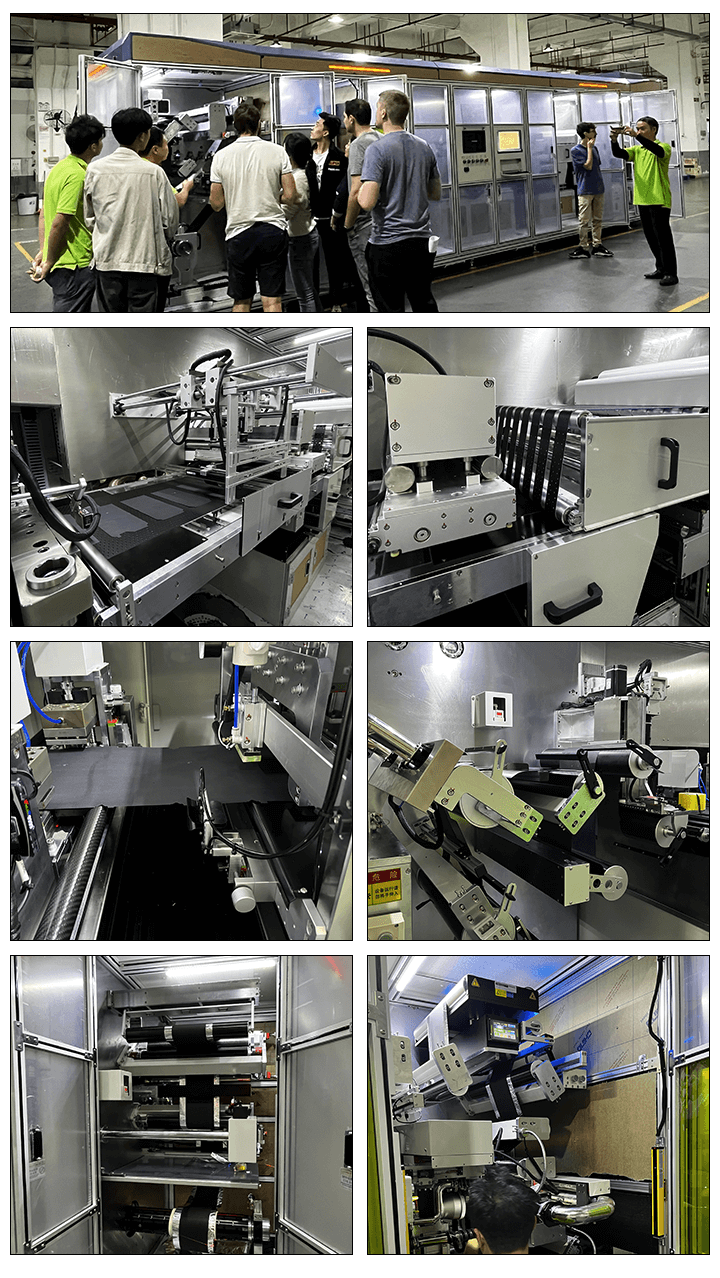

โรงงานประกอบการผลิต
