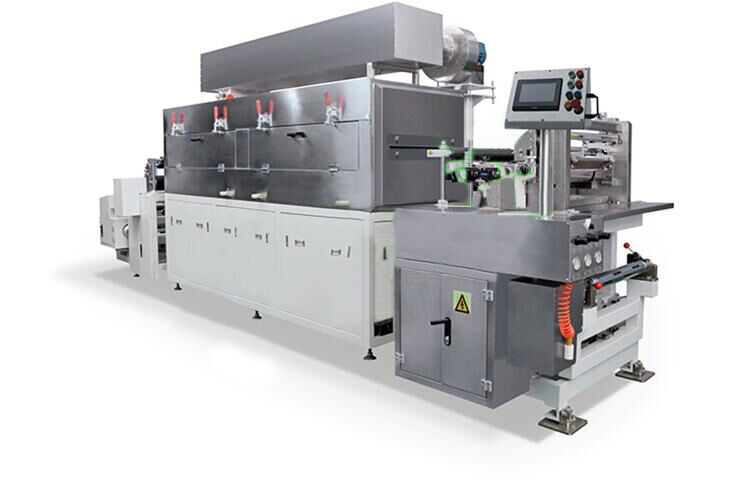

เครื่องเคลือบแบตเตอรี่ลิเธียมแบบต่อเนื่องอัตโนมัติสำหรับสายการผลิตระดับนำร่อง
เครื่องเคลือบนี้ ออกแบบมาเพื่อการเคลือบขั้วลบและขั้วบวกของแบตเตอรี่ลิเธียมไอออนด้วยความแม่นยำสูงประกอบด้วยชุดคลายเกลียว ชุดหัวเคลือบ ชุดเตาอบ ชุดดึง ชุดกรอ และชุดควบคุมไฟฟ้าระบบนี้ช่วยให้ การเคลือบอิเล็กโทร ดมีความแม่นยำสูงและมีความสม่ำเสมอสูง
เหมาะสำหรับกระบวนการเคลือบระบบสารละลาย เช่น ลิเธียมเหล็กฟอสเฟตแบบน้ำมันหรือแบบน้ำ ลิเธียมโคบอลต์ออกไซด์แบบน้ำมัน เทอร์นารี ลิเธียมแมงกานีสออกไซด์ นิกเกิล-โคบอลต์-แมงกานีสออกไซด์ คาร์บอนกราไฟต์ขั้วลบแบบน้ำมันหรือแบบน้ำ ลิเธียมไททาเนต และสารละลายอื่นๆ
คุณสมบัติหลัก
· การควบคุมความตึงคงที่: เครื่องจะปรับความเร็วในการทำงานตามตำแหน่งลูกกลิ้งเต้น เพื่อให้แน่ใจ ว่าการควบคุมความตึงมีเสถียรภาพ
· การควบคุมความตึงแบบแบ่งส่วน:ระบบความตึงแบบวงปิด ที่สร้างขึ้นจากลูกกลิ้งเต้น โพเทนชิออมิเตอร์ และมอเตอร์ ระหว่างลูกกลิ้งที่ทำงานอยู่สองตัว
การอัดรีด/ การเคลือบ แม่พิมพ์แบบสล็อต
1. ปั๊มสกรู จะส่งสารละลายไปยังวาล์ว ควบคุมการไหลอย่างต่อเนื่อง ซึ่งควบคุมการไหลของสารละลายไปยังหัวได
2. ริมฝีปากหัวได จะอัดสารละลายลงบนพื้นผิวอิเล็กโทรดโดยการทำให้แห้งด้วยอุณหภูมิสูง ในเตาอบ
3. จังหวะวาล์วแบบเป็นช่วงๆ เป็นตัว กำหนดความยาวของการเคลือบ ในช่วงที่ไม่มีการเคลือบ สารละลายจะหมุนเวียนกลับเข้าสู่ถังเก็บ
การเคลือบไมโครกราเวียร์
1. ห้องเคลือบปิดผนึก ประกอบด้วยถาด ใบมีดปาด ลูกกลิ้งไมโครเกรเวียร์ และแผ่นกั้น
2. ปั๊มแบบลูกกลิ้ง ส่งสารละลายไปยังห้อง และลูกกลิ้งไมโครเกรเวียร์ จะถ่ายโอนสารเคลือบไปยังพื้นผิวเพื่อการเคลือบอย่างต่อเนื่อง
3. ความกว้างและความหนาของการเคลือบ จะถูกควบคุมโดยจำนวนเส้นและความลึกในการแกะสลักของลูกกลิ้ง
· การอบแห้งวัสดุพิมพ์: วัสดุพิมพ์ที่เคลือบแล้วจะเข้าสู่เตาอบอบแห้ง
· การอบแห้งด้วยลมร้อน: เตาอบใช้ความร้อนไฟฟ้าพร้อมพัดลมและการหมุนเวียนลมร้อน เพื่อระเหยน้ำหรือตัวทำละลาย
· การควบคุมปริมาณลมแบบแปรผัน:ความเร็วพัดลมควบคุมด้วยความถี่ เพื่อปรับปริมาณลมตามประเภทของสารละลาย
· ระบบไอเสีย:ไอระเหยที่ถูกดูดออกมาจะถูกนำกลับมาใช้ใหม่หรือระบายออก ผ่านระบบไอเสีย
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ | ข้อมูลจำเพาะ |
อากาศอัด | 0.6 MPa (แห้ง ปราศจากน้ำมัน กรอง) พอร์ตเชื่อมต่อ 1 พอร์ต |
อัตราการไหลของอากาศ | 1 ลิตร/นาที (เฉลี่ย) |
กำลังไฟฟ้าที่ติดตั้ง | 137 กิโลวัตต์ (การใช้พลังงานจริง: 80-90% ของพลังงานที่ติดตั้ง) |
อุณหภูมิ | 23-30°C (กำหนดตามข้อกำหนดกระบวนการของผู้ซื้อ) |
ความชื้น | ≤60% (กำหนดตามความต้องการกระบวนการของผู้ซื้อ) |
ระยะเวลาในการอบแห้ง | 3ม./ส่วน × 4 ส่วน = 12ม. |
ความสามารถในการรับน้ำหนักของพื้น | 400กก./ตรม. |
พื้นที่ติดตั้ง | ประมาณ ยาว 18 × กว้าง 2.8 × สูง 3.0 ม. (ไม่รวมพื้นที่ปฏิบัติการและทางเข้าบำรุงรักษา) |
สีทาบ้าน | สีมาตรฐาน Heson หรือตามตัวอย่างสีที่ผู้ซื้อให้มา |
