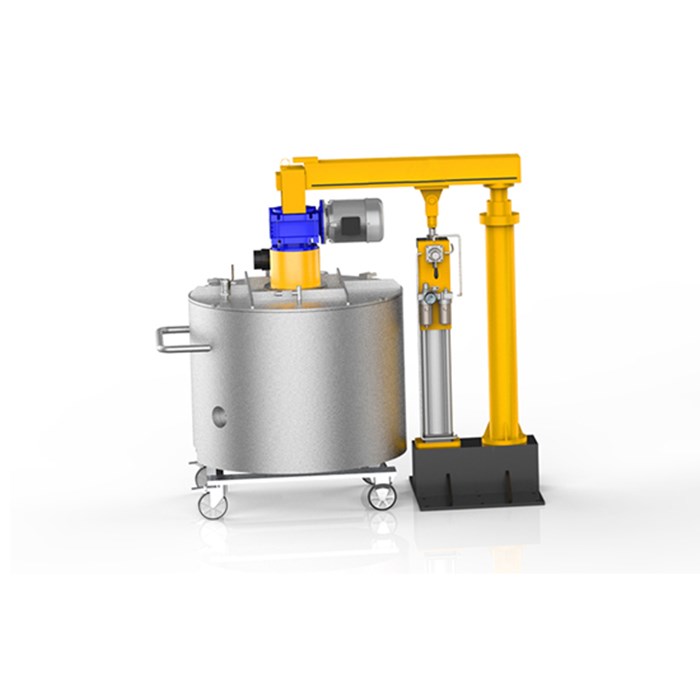

ระบบป้อนสารละลายถังหมุนสำหรับเครื่องเคลือบแบตเตอรี่ลิเธียมไอออน

I. การแนะนำอุปกรณ์

อุปกรณ์นี้ใช้สำหรับเครื่องเคลือบแบตเตอรี่ลิเธียมไอออนเพื่อป้อนอุปกรณ์พิเศษ โดยเริ่มจากถังหมุนเวียน + ตัวกรองกำจัดเหล็ก 2 ชิ้น

II. ตารางมาตรฐานอุปกรณ์และการกำหนดค่าคีย์

1.กระบอกแกว่งและส่วนยก

1. ถังใส่อาหาร( ใช้ร่วมกับเครื่องหลัก)
ปริมาตรการออกแบบ / ปริมาตร ที่มีประสิทธิภาพ		1 5 0 ลิตร/ 100 ลิตร	วัสดุที่สัมผัสกับซับในของถังผสม:  สแตนเลส 304
ข้อมูลจำเพาะถังผสมมม.		ประมาณФ650*  450
1),  วาล์วระบาย:  G 2" ( DN 50 ;  2)  ตัวถังมี ด้าม จับแบบดัน- ดึงฐาน  ถังมี ล้อเลื่อน 4  ล้อ        (2  ทิศทาง + 2  สากล) 3 )  ระบบ ระบายความร้อน/ ฉนวน:  มีปลอกระบายความร้อนภายนอกที่ผนังด้านล่าง/ ด้านข้าง ช่อง รับ / ระบาย  น้ำหล่อเย็นพร้อมขั้วต่อ ท่อน้ำที่มีกระแสไฟ
2. ฝาครอบด้านบน
ข้อมูลจำเพาะฝา      ครอบด้านบน  มม.	จับคู่กับดรัมผสมที่สอดคล้องกัน		วัสดุที่สัมผัสกับวัสดุ :  สแตน เลส30 4
1 )  มีหน้าต่างเล็ก 2  บาน ไฟ  สปอตไลท์ท่อ  เติมDN 25 (   พร้อมบอลวาล์ว304  )  อิน  เทอ ร์เฟซการปั๊ม/ ปล่อยสูญญากาศมาตร  วัดแรงดันสูญญากาศและตัวรับสำรองอื่นๆ             2)  ฝาบนได้รับการยึดและล็อคด้วยถังผสมโดยใช้คลิปล็อคด่วน



3. การผสมส่วนประกอบและพารามิเตอร์การกำหนดค่าพื้นฐาน
ตื่นเต้น เพลา/ กวน ความเร็วของพาย	ประมาณ2.5 รอบต่อ   นาที	แกนคน /  วัสดุใบพัดคน :    สแตน เล ส304
มอเตอร์กวน  พลัง	1.  1 กิโลวัตต์/4 เฟส	ตัวลด              ความเร็ว( จับคู่กับมอเตอร์)	nmrv - 090-60- fa - f 2- y 90 s - 1 . 1kw
พายคน  จาก	ใบ พายผสมชนิดเฟรมรวม
4. การผสม  หลักการ.	ใบพัดกวนแบบเฟรมรวมจะหมุนแบบแรง ดันลงเพื่อให้แน่ใจว่าวัสดุจะไม่ตกค้าง
5. ระบบรับประกันสูญญากาศ:ติดตั้งซีลน้ำมันโครงกระดูก 5 ตัว  เข้าด้วยกันและ  แหล่งสูญญากา ศนั้นจัดทำโดยผู้ใช้
1)  ระดับสูญญากาศถึง≤ -0 .098 Mpa ให้คง  ไว้ไม่ต่ำกว่า-0  .08 Mpa เป็นเวลา 2 4  ชั่วโมง
2 )  วิธีการปิดผนึก :  A ปิด  ผนึกแบบคงที่ โดยใช้ซีล " O "   ;  B ซีล  น้ำมันโครงกระดูก
6. กล่องจ่ายไฟ:สวิตช์ผสมสวิตช์ไฟสปอต  ไลท์สวิตช์หยุด  ฉุกเฉินและการทำงานอื่นๆในการใช้งานอุปกรณ์จะดำเนินการที่ตู้จ่ายไฟ
7. อุปกรณ์ยก:กระบอกสูบยกφ125 x 800   1 ตัว  พร้อมหมุดนิรภัย 1  ตัว



2.ส่วนการกำจัดเหล็กและการกรอง

เลขที่.	ชื่อ	วัสดุ	หมายเหตุ
1	ซีลเพลา	ยางฟลูออรีน	ทนทานต่อการเสียดสีและการกัดกร่อน
2	มีดโกน	พลาสติกโพลีเอสเตอร์	(นำเข้าจากอังกฤษ) ทนทานต่อการขีดข่วนและการกัดกร่อน
3	สปริงขูด	SUS304
4	แมวน้ำ	ซิลิโคน
5	ชุดเพลา	เอทิลีนโพรพิลีนเทอร์นารี +SUS304
6	ตลับหมึก	SUS316	ค่าเบี่ยงเบนความแม่นยำ: ± 0.03 มม. (สูงสุด ± 0.05 มม.)    ค่าเบี่ยงเบนของเส้นผ่านศูนย์กลาง: ± 0.3 มม. มีให้เลือกตั้งแต่ 80 ถึง 200 เมช  (มาตรฐาน 120 เมช)
7	ตัวเรือน/ฝาครอบด้านบนและด้านล่าง/ที่ยึดขูด	SUS304
8	มอเตอร์กระแสตรง		24V/60W
9	ปั๊มไดอะแฟรม	อะลูมิเนียมอัลลอย QBY-25

  3. ระบบตรวจจับระดับของเหลว

หลักการทำงาน:

เซ็นเซอร์ระดับของเหลวจะส่งสัญญาณไปยังวาล์วโซลินอยด์ตามการเปลี่ยนแปลงของตำแหน่งระดับวัสดุ และควบคุมปริมาณการป้อนของลม

ปั๊มไดอะแฟรมผ่านวาล์วโซลินอยด์เพื่อให้สามารถทำหน้าที่ป้อนอาหารอัตโนมัติ





เลขที่ .	ชื่ออุปกรณ์	รุ่นอุปกรณ์	ปริมาณ	หมายเหตุ
1	เซ็นเซอร์ระดับของเหลว	โฮมเมด	1
2	โซลินอยด์วาล์ว	ไทวะน	1
3	รีเลย์ระดับกลาง	จีน	1
4	ฐานรีเลย์กลาง	จีน	1
5	สวิตช์หมุน	จีน	1
