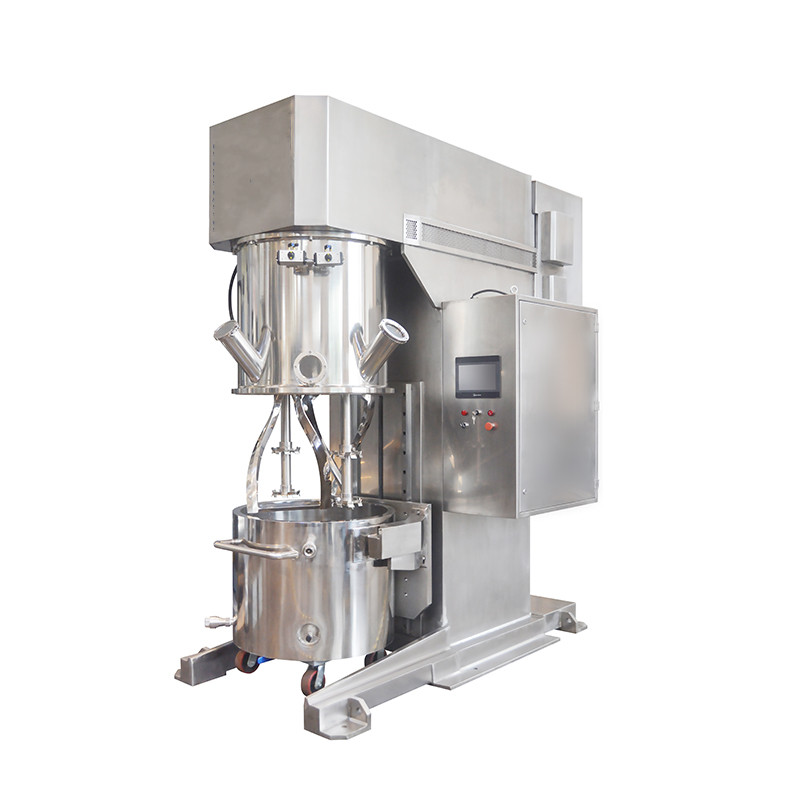

เครื่องผสมสูญญากาศแบบดาวเคราะห์แบตเตอรี่ 300 ลิตร



A 、  หลักการอุปกรณ์:

ระบบดาวเคราะห์คู่ (double planet system) เป็นระบบดาวเคราะห์คู่ ประกอบด้วยกล่องดาวเคราะห์หมุนที่มีจุดศูนย์กลางอยู่ที่เฟืองดวงอาทิตย์ และมีใบพัดกวนที่ติดตั้งอยู่บนกล่องดาวเคราะห์เพื่อหมุนรอบกล่องดาวเคราะห์และหมุนเอง เครื่องผสมดาวเคราะห์คู่นี้มีวัตถุประสงค์หลักเพื่อการนวด การผสม และการกระจายตัวระหว่างผงและของเหลว เพื่อให้ส่วนผสมสามารถเคลื่อนที่อย่างซับซ้อนในถัง กระจายตัวอย่างทั่วถึง อัดรีด และกวน จนได้สารละลายข้นที่สม่ำเสมอ และสามารถกำจัดฟองอากาศในสารละลายข้นได้ด้วยการดูดฝุ่น



B 、  สาขาการใช้งาน:

1. การผสมสารละลายแบตเตอรี่ลิเธียมไอออน: การผลิตสารละลายต่างๆ ที่มีความหนืดจลนศาสตร์ 10-1 ล้าน CP และการเตรียมวัสดุอื่นๆ

2. การผสมและคนผงอาหารและของเหลว

3. การผสมสารเคมี

4. การผสมผงของเหลวเกรดเภสัชกรรม

5. และโอกาสอื่น ๆ ที่ต้องมีการมิกซ์



C 、  โครงสร้างอุปกรณ์:

1. ขนาดโดยรวม:  3220L*1560W *3420Hmm

2. น้ำหนักรวม: ประมาณ 8.5T

D.  พารามิเตอร์ทางกล：

ปริมาตรถัง	1. ปริมาตรการออกแบบรวม: 369 ลิตร 2. ปริมาตรที่มีประสิทธิภาพ: 300 ลิตร 3. เส้นผ่านศูนย์กลางภายในภาชนะ: 850 มม. 4. ความลึกภายในภาชนะ: 650 มม. 5. วัสดุของภาชนะ: ส่วนสัมผัสวัสดุ 304 6. รูปแบบของปลอกควบคุมอุณหภูมิ: ปลอกชั้นเดียวบนผนังถัง ใช้สำหรับทำความเย็นหรือทำความร้อน; ปลอกชั้นเดียวที่ก้นถังสำหรับทำความเย็นหรือทำความร้อน 7. อินเทอร์เฟซแจ็คเก็ตควบคุมอุณหภูมิ: g1/2 ", ความต้านทานแรงดันของแจ็คเก็ต ≤ 0.4MPa 8. ระบบหมุนเวียนเสื้อควบคุมอุณหภูมิ: จัดทำโดยลูกค้า ขอแนะนำให้อุณหภูมิทางเข้าเสื้อ ≤ 8 ℃ และอัตราการไหลของน้ำหล่อเย็น  ≥  30 ลิตร/นาที 9. รูปแบบการระบาย: บอลวาล์วระบายสามชิ้น G2 "ที่ด้านล่างของถัง 10. อุณหภูมิแวดล้อมการออกแบบ: -10 ~ +120 ° C 11. โหมดการเคลื่อนที่: คาสเตอร์ โมบายล์
ส่วนผสม	1. ชุดใบพัดผสมแป้งทอด 2 ชุด ทำจาก SUS304 ได้รับการกลึงด้วยความแม่นยำ 2. โหมดการส่งกำลัง: การส่งกำลังแบบรองและการส่งกำลังแบบโซ่หลัก ระบบขับเคลื่อนด้วยเฟืองสองขั้นตอน 3.วัสดุพายผสม: 304 4. ความเร็วเชิงเส้นของใบพัดผสม: 0.1-1.0m/s 5. จำนวนไม้พายผสม : 2 6. ระยะห่างระหว่างพาย: 9 ± 2.5 มม. 7. ระยะห่างระหว่างพายและผนังถัง: 5 ± 2 มม. 8. ระยะห่างระหว่างพายและก้นถัง: 5 ± 2 มม.
ส่วนที่กระจัดกระจาย	1. ชุดเพลากระจาย 2 ชุด แต่ละเพลามีดิสก์กระจาย 2 แผ่น ทำจาก SUS304 2. รูปแบบดิสก์กระจาย: หยัก 3. วัสดุแผ่นกระจาย: 304 4. จำนวนแผ่นกระจาย: 4 ชิ้น 5. จำนวนเพลากระจาย: 2 ชิ้น
ส่วนบนของลำกล้อง	1.วัสดุส่วนบนของลำกล้อง: 304 2. พอร์ตการป้อนผง: อินเทอร์เฟซการเปิดอย่างรวดเร็ว dn133 หนึ่งอันมีกระจกมองระดับ 80 3. พอร์ตการป้อนของเหลว: ขั้วต่อด่วนมาตรฐาน ISO 1 นิ้ว 1 ตัว 4. พอร์ตสปอตไลท์: กระจกนิรภัย DN75 หนึ่งอัน 5. ช่องสูญญากาศ: G 1/2 "หนึ่ง 6. ช่องระบายอากาศ: g1/2 "หนึ่ง พอร์ตสำรอง: g1/2 "หนึ่ง
ส่วนประกอบของแร็ค	1. โครงเหล็ก A3 2.  พื้นผิวลักษณะสแตนเลสทั้งหมด



พารามิเตอร์ประสิทธิภาพ EP :

เลขที่	โครงการ	ข้อมูล	หน่วย	ปริมาณ	บันทึก
1	พลังงานรวม	ประมาณ  85 กิโลวัตต์
2	มอเตอร์ผสม + ตัวลด	30 กิโลวัตต์	ชุด	1	การค้าระหว่างประเทศหรือแบรนด์คุณภาพเดียวกัน
3	ตัวแปลงความถี่แบบผสม	30 กิโลวัตต์	ชุด	1	มิตซูบิชิ หรือยี่ห้อคุณภาพเดียวกัน
4	มอเตอร์แบบกระจาย	37 กิโลวัตต์	ชุด	1	Dongguan globegroup หรือแบรนด์คุณภาพเดียวกัน
5	ตัวแปลงความถี่แบบกระจาย	37 กิโลวัตต์	ชุด	1	มิตซูบิชิ หรือยี่ห้อคุณภาพเดียวกัน
6	ความเร็วของกรณีดาวเคราะห์ (การปฏิวัติ)	0-22 รอบต่อนาที	กลุ่ม	1	SUS304
7	ความเร็วของพายผสม (การหมุน)	0-37 รอบต่อนาที	กลุ่ม	2	SUS304
8	ความเร็วดิสก์กระจายความเร็วสูง	0-2218 รอบต่อนาที	กลุ่ม	2	SUS304
9	ข้อมูลจำเพาะของดิสก์กระจาย	Φ200มม.	ชิ้นส่วน	4	SUS304



F 、การป้องกันความโง่เขลา：

1. หากไม่มีถังผสมอยู่ ไม่สามารถลดหัวผสมลงได้

2. หัวผสมสามารถเริ่มทำงานได้หลังจากตัวกระป๋องด้านบนและด้านล่างปิดเข้าที่แล้วเท่านั้น

3. ไม่สามารถเปิดฝากระป๋องด้านบนและด้านล่างได้ในระหว่างการผสม

4. ถังไม่สามารถเปิดได้หากไม่มีการระบายสูญญากาศ

5. มีสวิตช์ป้องกันในกระบวนการยก และสามารถเลือกฟังก์ชั่น "การคืนวัสดุ" ได้ช้าๆ

6. ระบบป้องกันการหยุดอัตโนมัติในกรณีที่กระแสไฟฟ้าเกินของมอเตอร์

7. เมื่ออุณหภูมิเกินค่าที่ตั้งไว้ ระบบจะปิดเครื่องอัตโนมัติ

8. เครื่องผสมและกล่องควบคุมไฟฟ้าจะต้องต่อลงดิน

G 、การกำหนดค่าอุปกรณ์

หมายเลข S	ชื่อชิ้นส่วนมาตรฐาน	สเปคและรุ่น	ยี่ห้อ	ปริมาณ	สถานที่กำเนิด
1	ระบบไฮดรอลิก	ถังน้ำมัน 20 ลิตร	มะนาว	1	กว่างโจว
2	วาล์ว	1.5 นิ้ว	ไคซี่	1	เซี่ยงไฮ้
3	ล้อเลื่อน	4 นิ้ว		4	กว่างโจว
4	เครื่องวัดสุญญากาศแบบดิจิตอล	ซีรีย์ KP	คิตะ	1	การร่วมทุน
5	เซ็นเซอร์ควบคุมอุณหภูมิ	พีที100		1	ภายในประเทศ
6	ล้อซิงโครไนซ์	ซีรี่ส์14M		4	ตงกวน
7	สายพานไทม์มิ่ง	ซีรี่ส์14M	ซัมซุง หรือ เกตส์		การนำเข้า
8	สายพานวี	ประเภท B			การนำเข้า
9	ซีลเชิงกล	ซีรีส์ 105	เบิร์กแมน	3	เยอรมนี
10	แบริ่ง	3, 6 ซีรีส์	เอสเคเอฟ/เอฟเอจี/เอ็นเอสเค	11	การนำเข้า
11	ซีลน้ำมันโครงกระดูก	ยางฟลูออโร	เอสโอจี	4	ไต้หวัน
12	สวิตช์ปุ่ม		ชไนเดอร์ / ซีเมนส์	1	การนำเข้า
13	หน้าจอสัมผัส	7 นิ้ว	ไวนิลลอน / การควบคุมการบำรุงรักษา	1
14	พีแอลซี	ซีพี1เอช	หัวเหมา เอ้เต้	1	ภายในประเทศ
