1

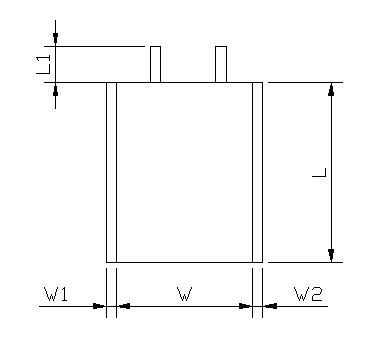

ความกว้างของแบตเตอรี่ (W)

30-150

2

ความยาวแบตเตอรี่ (L)

30-150/320

ยาว 320 ใส่แบตเตอรี่ได้แค่ 64 ก้อน

3

ความหนาของแบตเตอรี่ (T)

3.0-11

4

ความกว้างการพับ (W1/W2)

1.8-5.0

5

ความยาวที่ยื่นออกมาของแท็บ

5-15

หมายเลขช่อง

64+64

แรงดันไฟฟ้าขาเข้าของกริด

ระบบ 3 เฟส 5 สาย AC380V ±10% 50HZ

ความถี่กริด

50เฮิรตซ์ ±5%

การใช้พลังงานสูงสุด

2.6 กิโลวัตต์

อัตราคุณสมบัติผลิตภัณฑ์

≥99%

อัตราความล้มเหลวของอุปกรณ์

≤1%

วิธีการวัดช่องทาง

การวัดแบบมาตรฐานสี่สาย

โหมดการชาร์จแรงดันคงที่

ฮาร์ดแวร์วงจรปิดคู่แรงดันคงที่

หมายเหตุ: การแปลงกระแสคงที่และแรงดันคงที่นั้นราบรื่น ไม่มีผลกระทบ

การตอบรับพลังงาน

โหมดประหยัดพลังงาน

ปล่อยพลังงานกลับเข้าสู่กริด

ปัจจัยกำลัง

> 0.99

ประสิทธิภาพการชาร์จสูงสุด

>72% หมายเหตุ: ข้อมูลการทดสอบพอร์ต

ประสิทธิภาพการตอบรับของพอร์ตระบาย

>70% หมายเหตุ: ข้อมูลการทดสอบพอร์ต

โหมดขับเคลื่อนสองทิศทาง

การแก้ไขแบบซิงโครนัส

ปล่อยข้อเสนอแนะไปยังกริด

ความถี่และแอมพลิจูดเท่ากัน

ฮาร์มอนิกกระแสกริด

THD < 5%

แรงดันไฟฟ้าบัส DC

กระแสตรง14โวลต์

โหมดขับเคลื่อนสองทิศทาง

การแก้ไขแบบซิงโครนัส

ฟังก์ชันการป้องกันการเกาะของฟีดเดอร์

ใช่

ปัจจุบัน

ช่วงกระแสชาร์จและคายประจุ

0.01A - 3A

ความละเอียดปัจจุบัน

1มิลลิแอมแปร์

ความแม่นยำในการวัดกระแสไฟฟ้า

±(0.05% FS + 0.05% RD)

หมายเหตุ: อุณหภูมิโดยรอบเป็นไปตามเงื่อนไขการวัด

ค่าสัมประสิทธิ์อุณหภูมิ

(±0.01%rdg.±0.3dgt.)/℃

แรงดันไฟฟ้า

ช่วงการวัดแรงดันไฟฟ้า

0.01 - 5V

ความละเอียดแรงดันไฟฟ้า

1มิลลิโวลต์

ความแม่นยำในการวัดแรงดันไฟฟ้า

±0.06% เอฟเอส

หมายเหตุ: อุณหภูมิโดยรอบเป็นไปตามเงื่อนไขการวัด

ค่าสัมประสิทธิ์อุณหภูมิ

(±0.001%rdg.±0.3dgt.)/℃

ช่วงการตั้งค่าแรงดันไฟฟ้าคงที่ในการชาร์จ

1.0 - 4.5V

แรงดันไฟฟ้าคายประจุขั้นต่ำ

1.5V (แรงดันพอร์ต)

เวลา

ช่วงเวลา (นาที/ก้าว)

300 นาที

ความแม่นยำในการวัดเวลา

±0.1%

ความละเอียดของเวลา (วินาที)

1 วินาที

โหมดการทำงาน

การชาร์จกระแสคงที่: ตัดแรงดันไฟหรือตัดเวลาหรือตัดความจุ

การชาร์จกระแสคงที่และแรงดันคงที่: การตัดกระแสหรือการตัดเวลาหรือการตัดความจุ

เก็บเข้าชั้นวาง: เวลาหมดลงแล้ว

การคายประจุกระแสคงที่: การตัดแรงดันไฟฟ้าหรือการตัดเวลาหรือการตัดความจุ

ฟังก์ชั่นการป้องกันช่องสัญญาณ

1. การป้องกันแรงดันไฟเกินในการชาร์จ การป้องกันแรงดันไฟต่ำในการชาร์จ

2. การป้องกันแรงดันไฟเกินจากการคายประจุ การป้องกันแรงดันไฟต่ำจากการคายประจุ

3. การป้องกันแนวโน้มแรงดันไฟฟ้าในการชาร์จและการปล่อยประจุ

4. การป้องกันความผันผวนของแรงดันไฟฟ้า ช่วงการป้องกันแรงดันไฟฟ้าที่อนุญาตรองรับการกำหนดโดยผู้ใช้

5. การป้องกันความผันผวนของกระแสไฟฟ้า ช่วงการป้องกันกระแสไฟฟ้าที่อนุญาตรองรับการกำหนดโดยผู้ใช้

6. การป้องกันการเชื่อมต่อแบตเตอรี่แบบย้อนกลับ โหมดการป้องกันฮาร์ดแวร์

7. การป้องกันไฟฟ้าลัดวงจรของหลอดไฟ

8. การป้องกันการแจ้งเตือนความจุช่องสัญญาณ (การป้องกันการทำงานล่วงเวลา)

9. การป้องกันแรงดันตกจากการสุ่มตัวอย่าง

10. การป้องกันแรงดันไฟฟ้าผิดปกติ

11. การป้องกันค่าผิดปกติของความจุ

12. ก่อนเริ่มกระบวนการตรวจจับการติดต่อ หยุดช่องทางการติดต่อที่ไม่ดี

13. ก่อนเริ่มกระบวนการ ให้เปิดการตรวจจับแรงดัน และหยุดช่องที่เปิดแรงดันเกินขีดจำกัด

ฟังก์ชั่นการป้องกันเครื่องจักรทั้งหมด

1. ซอฟต์แวร์สามารถตั้งค่าแรงดันไฟฟ้าป้องกันขีดจำกัดบนและล่างทั่วโลกได้

2. อุปกรณ์มีฟังก์ชั่นการกู้คืนเมื่อไฟฟ้าดับ

3. หลังจากอุปกรณ์ส่งสัญญาณเตือนและหยุดทำงาน กระบวนการที่ยังไม่เสร็จสิ้นสามารถดำเนินการต่อจากตำแหน่งที่ขัดจังหวะ โดยไม่จำเป็นต้องเริ่มกระบวนการตั้งแต่ต้น

4. โหมดออฟไลน์: เมื่อการสื่อสารระหว่างอุปกรณ์และคอมพิวเตอร์ควบคุมถูกขัดจังหวะ กระบวนการทำงานสามารถดำเนินการต่อได้ คอมพิวเตอร์ส่วนล่างจะถูกกำหนดค่าให้บันทึกข้อมูล และข้อมูลที่ตรวจพบสามารถอัปโหลดได้หลังจากการสื่อสารได้รับการคืนค่าแล้ว

ฟังก์ชั่นซอฟต์แวร์

1. ภาษา: จีนตัวย่อ

2. บันทึกเอกสาร

3. รายการที่บันทึกได้: เวลา แรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ กำลังไฟฟ้า และมีเส้นโค้งที่สอดคล้องกัน ซึ่งสามารถส่งออกไปยังไฟล์ EXCEL หรือไฟล์ข้อความได้

4. สามารถเชื่อมต่อได้หลังจากปิดเครื่อง

5. ตั้งค่ากระบวนการทดสอบการชาร์จและการคายประจุ รองรับฟังก์ชันการแก้ไข เช่น การแทรกขั้นตอน การลบขั้นตอน ฯลฯ

6. แต่ละกระบวนการสามารถแก้ไขขั้นตอนการทดสอบได้ 64 ขั้นตอน และจำนวนรอบสูงสุดต่อรอบคือ 999 ครั้ง

7. ควบคุมเงื่อนไขสุดท้ายของแต่ละกระบวนการอย่างแม่นยำผ่านขีดจำกัดเวลา ขีดจำกัดแรงดันไฟฟ้า ขีดจำกัดกระแสไฟฟ้า และขีดจำกัดความจุ และคำนวณค่าพารามิเตอร์ความจุในการชาร์จและการปล่อยประจุแบตเตอรี่และพลังงาน

8. สามารถวาดกราฟไดนามิกของกระบวนการทดสอบแบตเตอรี่แต่ละแบบแบบเรียลไทม์ได้ เช่น กราฟแรงดัน/เวลา กราฟอัตราการไหล/เวลา กราฟความจุ/เวลา ฯลฯ สามารถแสดงกราฟหลายเส้นพร้อมกันได้ สามารถซูมเข้าหรือซูมออกกราฟทั้งหมดได้ตามต้องการ เพื่อตรวจสอบกระแสหรือเสถียรภาพของแรงดันไฟฟ้าในระยะเวลาอันสั้น

9. ไม่ว่าในกรณีใด ข้อมูลสถิติขั้นสุดท้ายและข้อมูลรายละเอียดหลังจากการชาร์จและการคายประจุเสร็จสิ้นจะสะท้อนถึงสถานะของแต่ละขั้นตอนกระบวนการของแบตเตอรี่ได้อย่างแท้จริง และข้อมูลสถิติจะสอดคล้องกับข้อมูลรายละเอียด

10. สามารถดึงข้อมูลทดสอบจากช่องทดสอบหลายช่องบนกราฟเดียว หรือแก้ไขกราฟหลาย ๆ อันบนกราฟเดียวได้

11. ให้บริการอัพเกรดซอฟต์แวร์ตลอดอายุการใช้งาน

ความถี่ในการรวบรวมข้อมูล

1HZ หมายเหตุ: ความถี่สูงสุด

วิธีการสื่อสาร

ทีซีพี/ไอพี

อินเทอร์เฟซการสื่อสาร

พอร์ตเครือข่าย

วิธีการทำความเย็น

ระบบระบายความร้อนด้วยอากาศอัด

รอบการแก้ไขความแม่นยำ: 180 วัน

180 วัน

วิธีการสอบเทียบ

ซอฟต์แวร์ปรับเทียบอัตโนมัติ (ต้องซื้อเครื่องมือปรับเทียบอัตโนมัติแยกต่างหาก)

สภาพแวดล้อมการวัดความแม่นยำ

อุณหภูมิและความชื้น: 23ºC±2ºC ต่ำกว่า 80%RH (ไม่มีการควบแน่น)

คอมพิวเตอร์ตรวจสอบท้องถิ่น

ข้อกำหนดการกำหนดค่า: (อุปกรณ์ 10 เครื่องต่อคอมพิวเตอร์ 1 เครื่อง และผู้ใช้ต้องจัดเตรียมด้วยตนเอง)

1. ระบบปฏิบัติการ: Windows7 เวอร์ชันภาษาจีน ภาษา: จีนตัวย่อ

2. หน่วยประมวลผลกลาง: i5 รุ่นที่ 9 ขึ้นไป

3. หน่วยความจำ: 8GB ขึ้นไป

4. ฮาร์ดดิสก์: มากกว่า 500G

5. ไดรฟ์ออปติคอล: ความเร็วสูงกว่า 24 เท่า

6. จอแสดงผล: จอ LCD ขนาดใหญ่กว่า 21 นิ้ว

7. การ์ดเครือข่ายแบบมีสายคู่

สภาวะการทำงานของอุปกรณ์

อุณหภูมิโดยรอบ: 10-35℃;

ความชื้นสัมพัทธ์: ≤80%;

ความดันบรรยากาศ: 700±50mmHg;

ไม่มีการรบกวนจากสนามแม่เหล็กไฟฟ้าที่รุนแรงและการกัดกร่อนของก๊าซกัดกร่อน

ควรติดตั้งสายดินเพื่อความปลอดภัยที่ดี
